Bloc jumelle type D

(D)

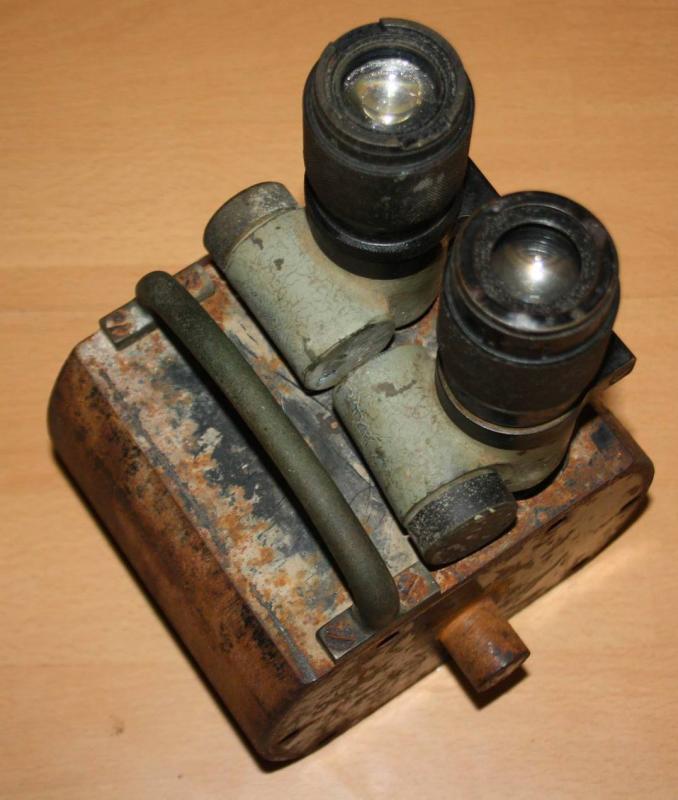

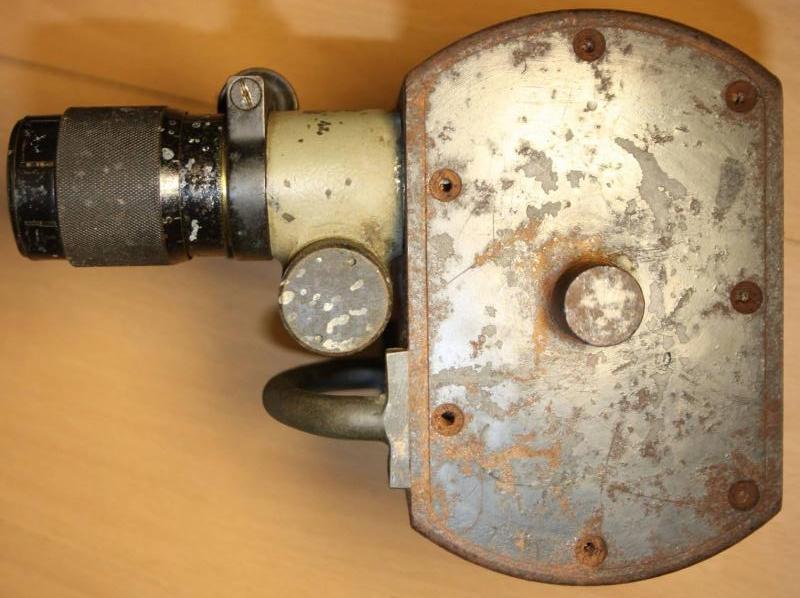

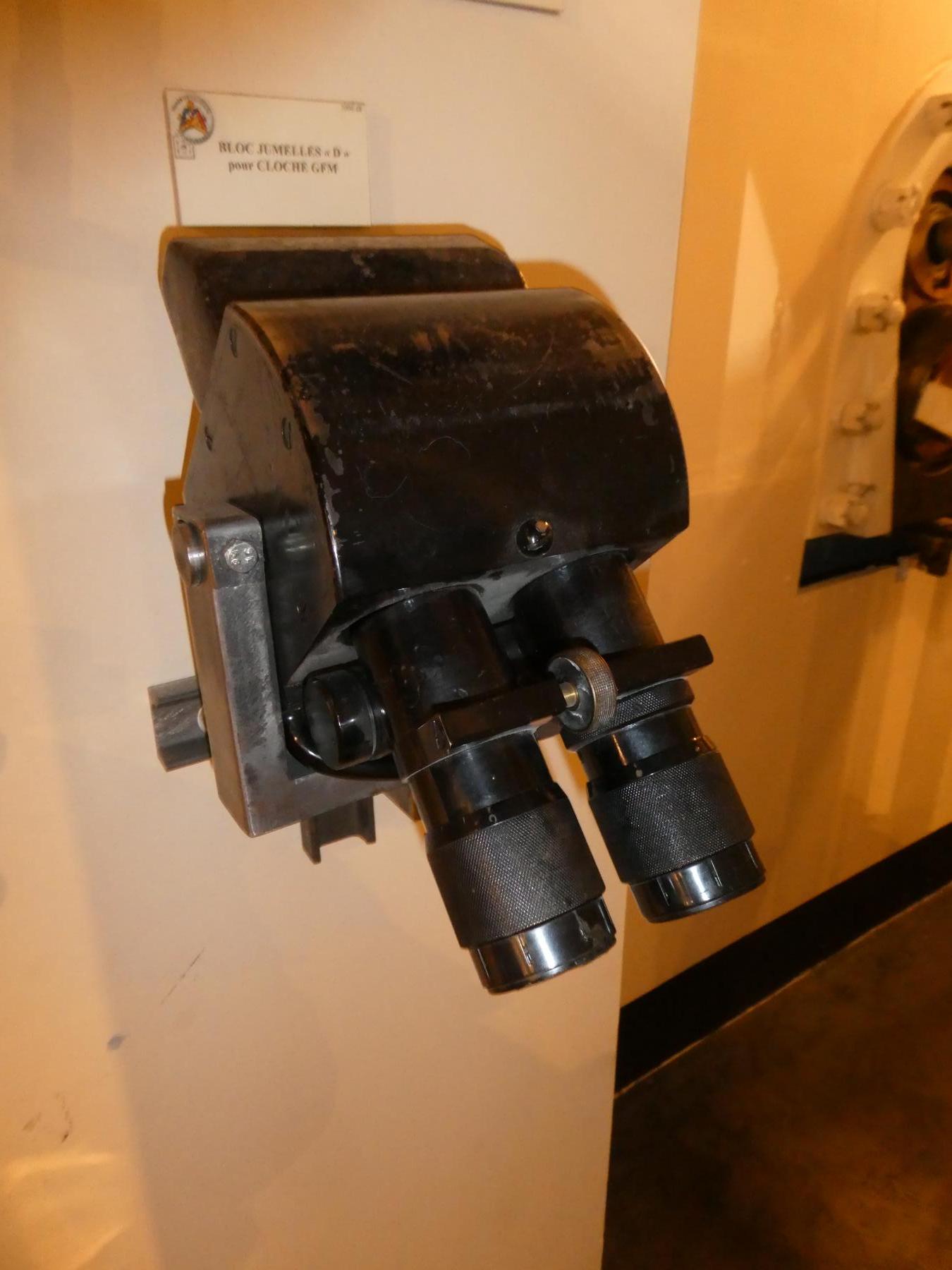

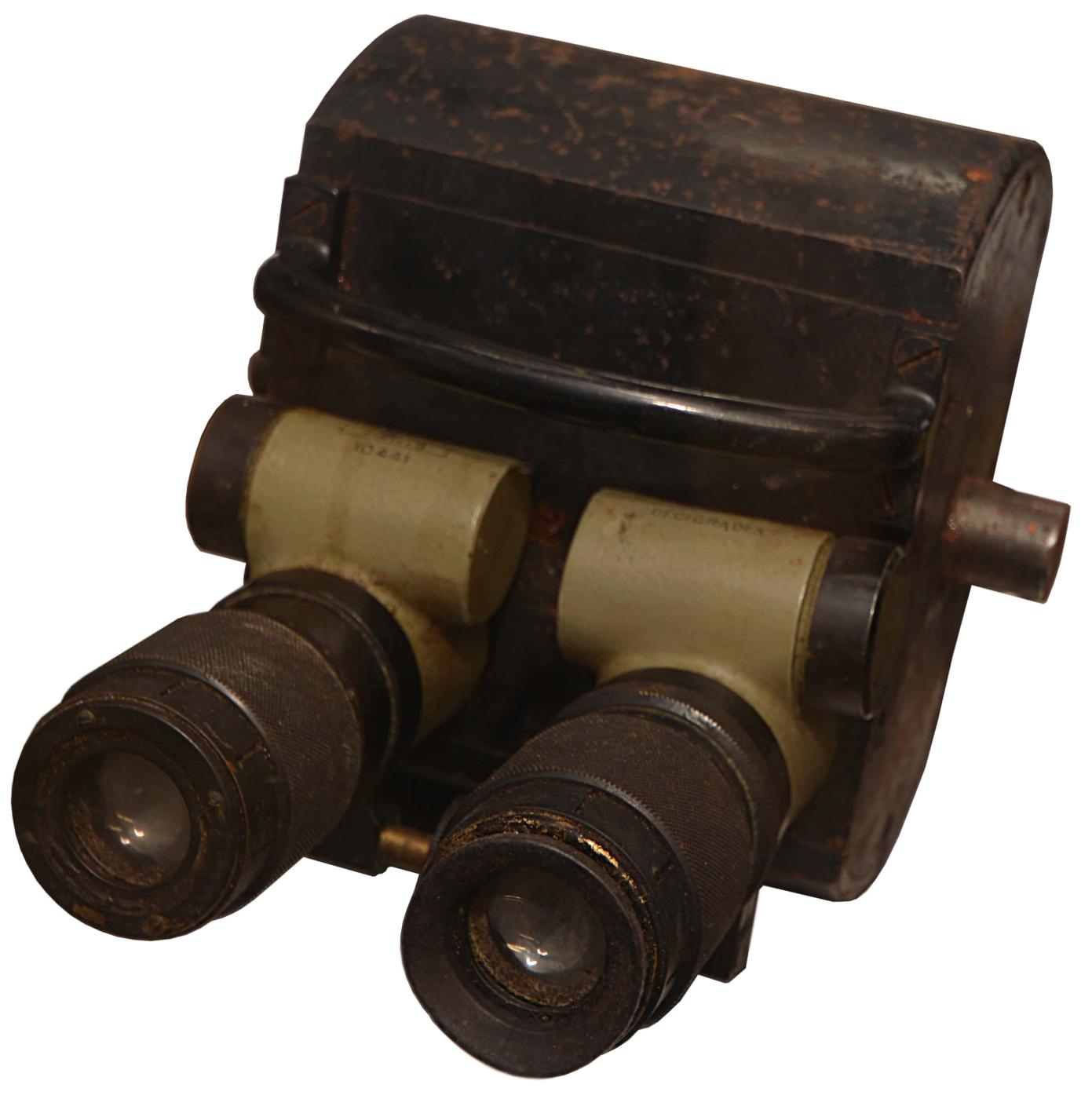

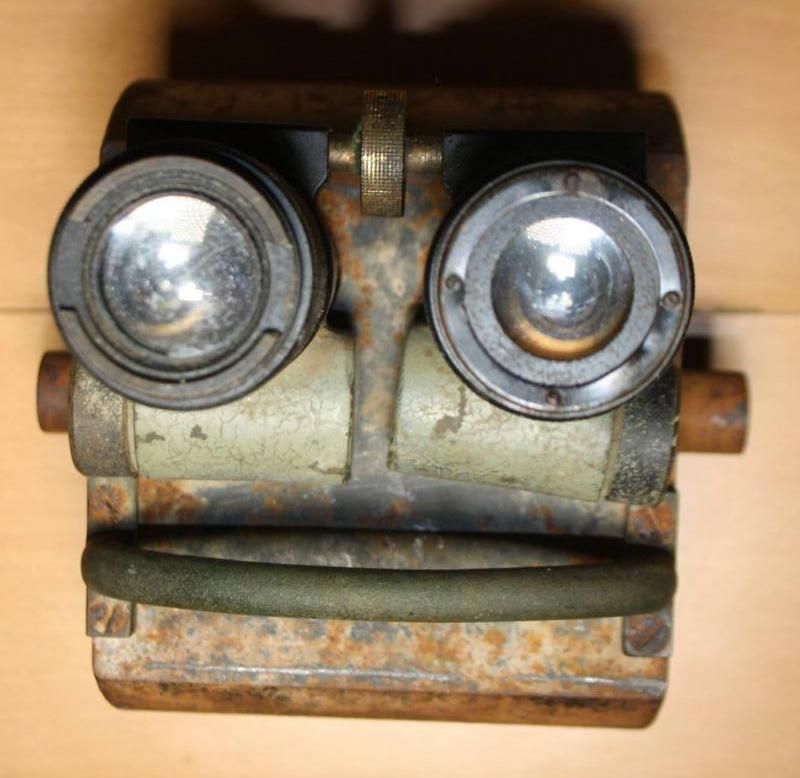

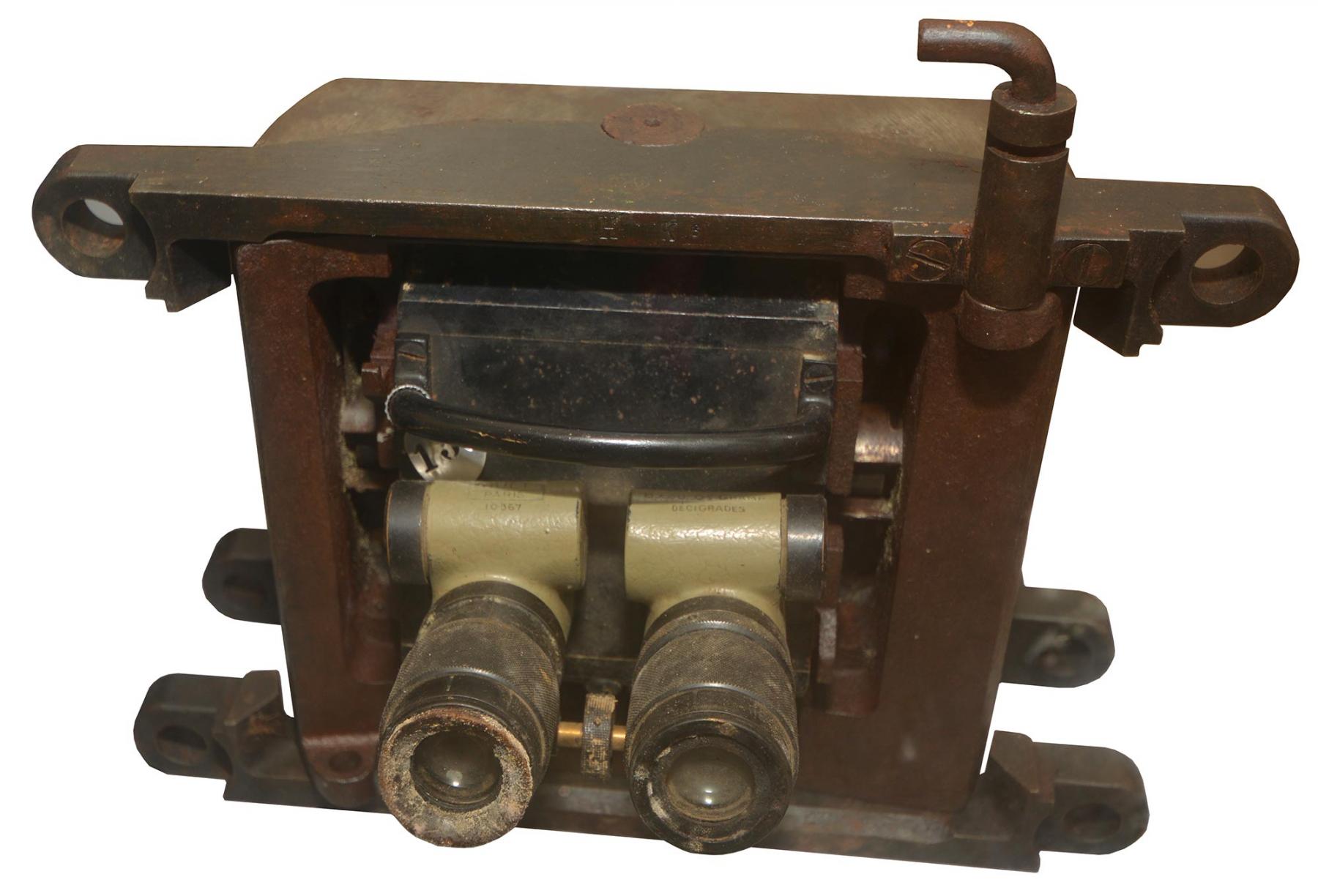

Le bloc jumelles type D est destinè à l'observation lointaine dans les cloches Guet Fusil Mitrailleur de type A. Il s’insère dans les créneaux de la cloche à la place de l'épiscope ou de l'armement.

Le bloc jumelle offre un grossissement de 8x et était normalement utilisé en complément du périscope J2 dans les cloches dédiées à l'observation d'artillerie ou les cloches conjuguées.
br> Un filtre jaune était prévu pour l'observation d'objectifs très lumineux.

- Grossissement : 8X
- Champ : 90° Décigrades
- Diam objectif : 30 mm
- Diam anneau oculaire : 3,75 mm
- Pointage en site : +22 -47°
- Poids du bloc seul : 12 Kgs
- Poids de la caisse étanche avec accessoires : 14 Kgs


Fabrication : Huet Paris
