C24 - VIVIER NUTHIAU Est
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFMA - SF Maubeuge
Sous Secteur
Hainaut
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
LOCQUIGNOL (59530)
Lieu-dit / Parcelle
Coordonnées
50.243312 - 3.799713
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
La casemate comportait:
- 1 créneau pour canon antichar de 47mm et jumelage de mitrailleuse Reibel.
- 1 créneau pour jumelage de mitrailleuse Reibel, tous deux orientés à droite (Est)
- 1 cloche GFM A
- 2 créneaux FM de défense de porte et de façade.
- 1 créneau pour canon antichar de 47mm et jumelage de mitrailleuse Reibel.
- 1 créneau pour jumelage de mitrailleuse Reibel, tous deux orientés à droite (Est)
- 1 cloche GFM A
- 2 créneaux FM de défense de porte et de façade.
CONSTRUCTION, Description
Casemate CORF simple Mle 1931 à deux étages, flanquant à droite.
CONSTRUCTION, Mission, ou Fonction de l'objet
Cette casemate fait partie de la ligne construite dans la forêt de Mormal entre 1931 et 1933. Elle assure la flanquement vers l'est de cette ligne.
EFFECTIF, Commandement et/ou unité
Les casemates de la forêt de Mormal sont occupées par les 6e et 7e compagnies du 87e RIF.
GENERALITES, Spécificités
En conformité avec le plan type des casemates Nord, les deux créneaux de la chambre de tir principale sont en échelon refusé, ce qui permet un meilleur défilement.
ETAT ACTUEL , Etat - utilisation actuelle

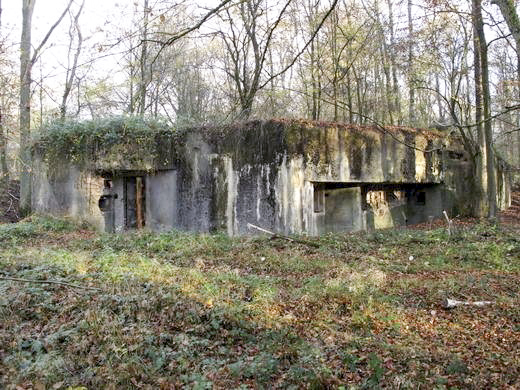

La casemate VIVIER NUTHIAU Est est abandonnée en pleine forêt.
Fils de discussion
Tuyaux émergeant à proximité des cloches GFM 12 messages, le dernier est de SCHOEN le 02/01/2017
Page n° 10520 mise à jour le 15/11/2021 -
© wikimaginot.eu 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
IGN
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Auteur : IGN
CC-O - Oeuvre personelle libre de droits Photo n° 29670 - Taille écran 588 x 700 pixels
Prise en 1940 - Déposée le 15/11/2021
Prise en 1940 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
AALMA - www.lignemaginot.com
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 29668 - Taille écran 520 x 390 pixels
Prise le 25 mars 2015 - Déposée le 15/11/2021
Prise le 25 mars 2015 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Eric BEUGNIES
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Auteur : Eric BEUGNIES
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 50311 - Taille écran 1066 x 800 pixels
Prise le 31 juil. 2016 - Déposée le 15/11/2021
Prise le 31 juil. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

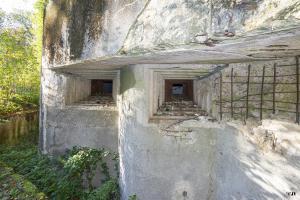

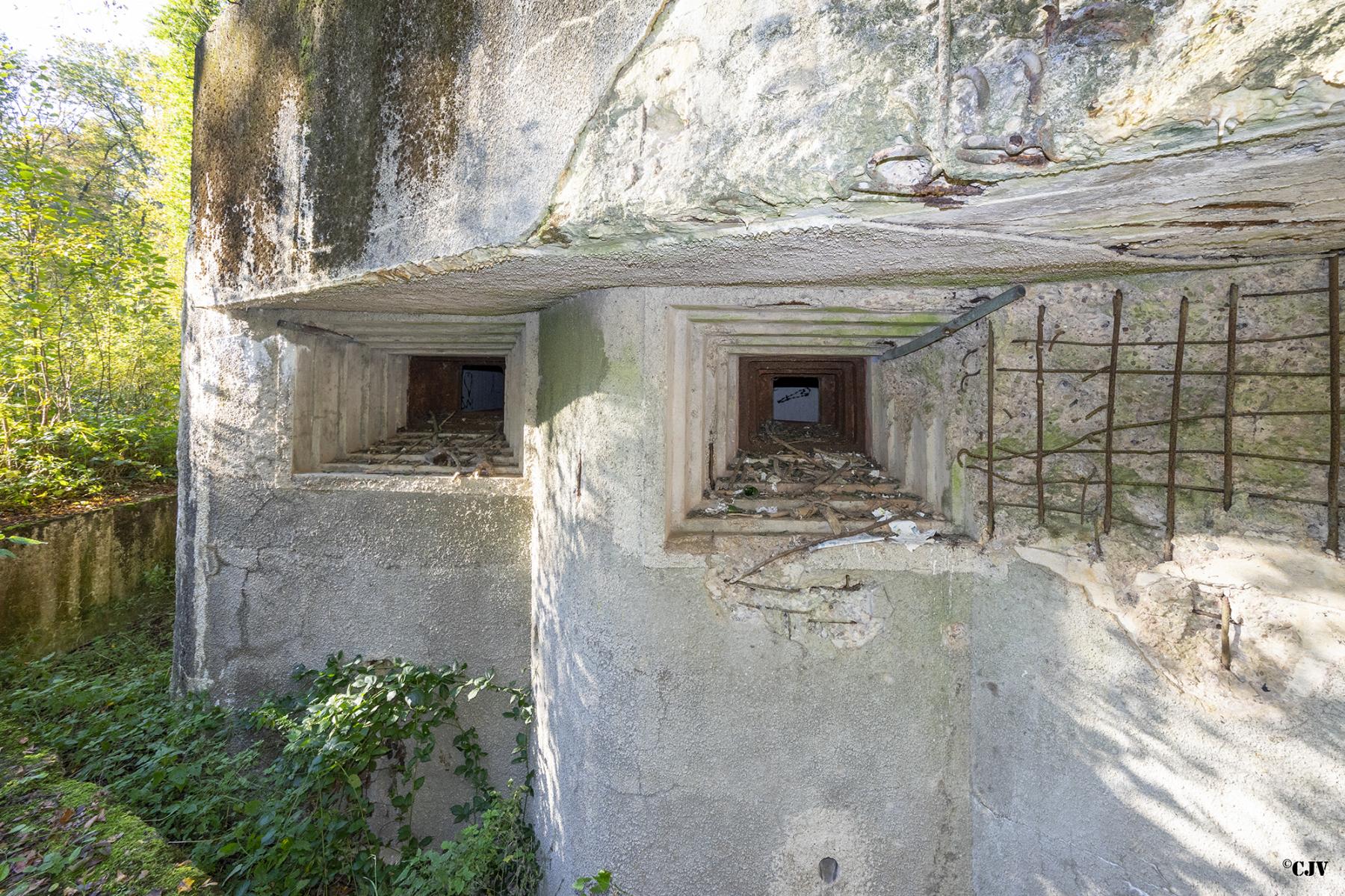

Les créneaux
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103342 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Dégats
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103343 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

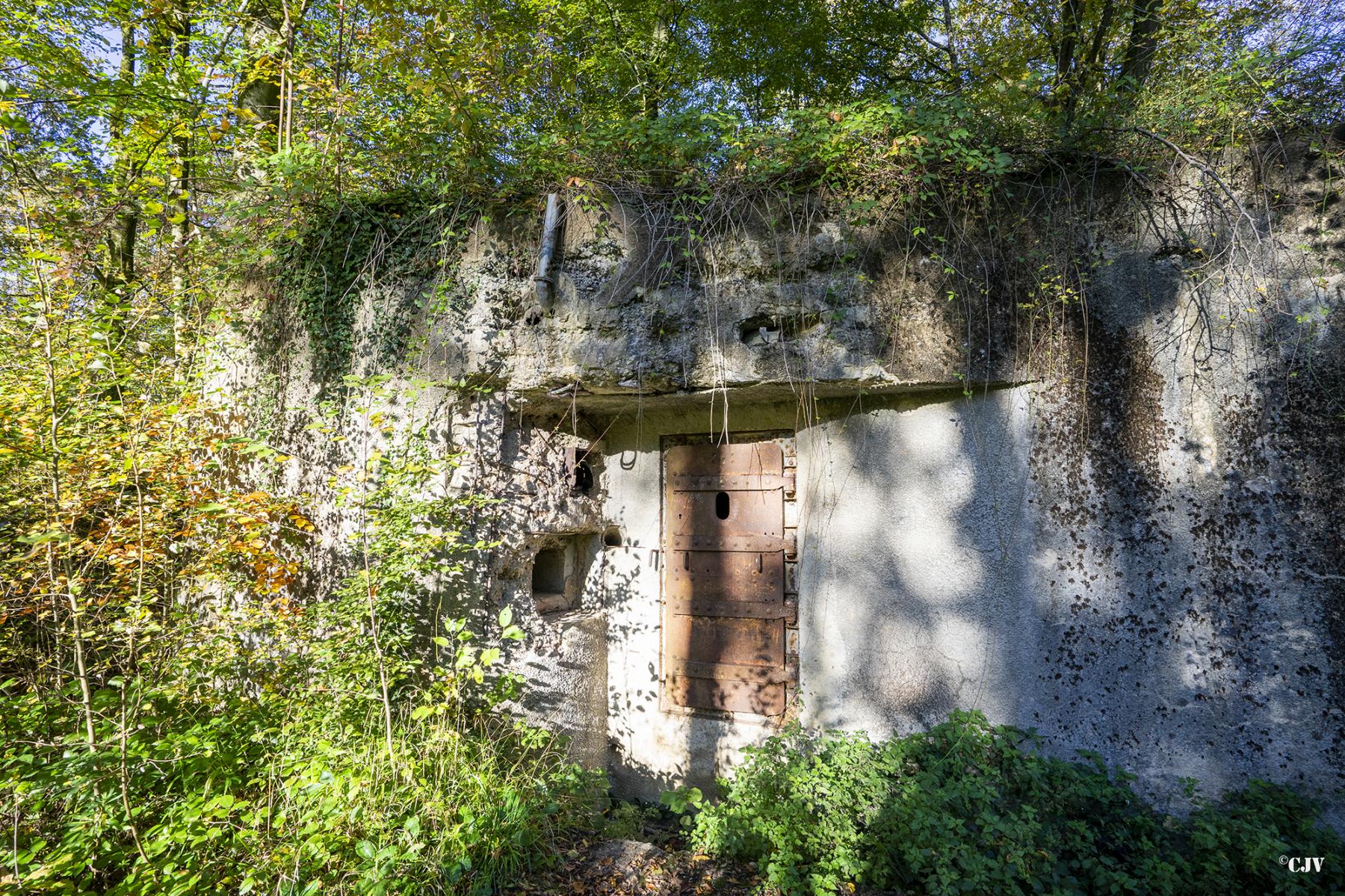

La porte d'entrée
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103341 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Decayeux Jérôme
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Porte d'entrée
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 55048 - Taille écran 522 x 778 pixels
Prise le 29 déc. 2016 - Déposée le 15/11/2021
Prise le 29 déc. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Decayeux Jérôme
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
La face sud dé-rocaillée
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 55050 - Taille écran 1024 x 768 pixels
Prise le 29 déc. 2016 - Déposée le 15/11/2021
Prise le 29 déc. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Eric BEUGNIES
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
La cloche.
Auteur : Eric BEUGNIES
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Eric BEUGNIES
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 50314 - Taille écran 1066 x 800 pixels
Prise le 31 juil. 2016 - Déposée le 15/11/2021
Prise le 31 juil. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
AALMA - www.lignemaginot.com
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

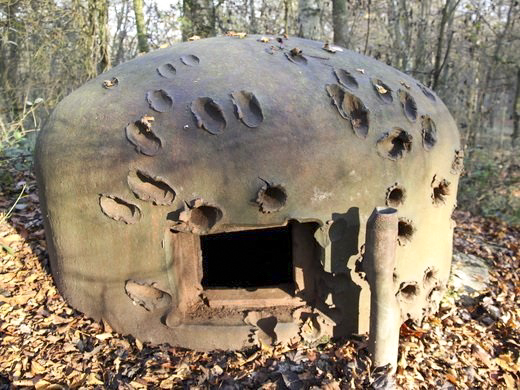

La cloche GFM a subi des dégats visibles du fait du tir ennemi, probablement au 3,7cm PAK 36
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : AALMA - www.lignemaginot.com
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 29669 - Taille écran 520 x 390 pixels
Prise le 25 mars 2015 - Déposée le 15/11/2021
Prise le 25 mars 2015 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Eric BEUGNIES
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Auteur : Eric BEUGNIES
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 50312 - Taille écran 1066 x 800 pixels
Prise le 31 juil. 2016 - Déposée le 15/11/2021
Prise le 31 juil. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Decayeux Jérôme
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Numéro de la cloche
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 55049 - Taille écran 1024 x 768 pixels
Prise le 29 déc. 2016 - Déposée le 15/11/2021
Prise le 29 déc. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Le couloir d'entrée
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103344 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Créneau de défense d'entrée
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103345 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

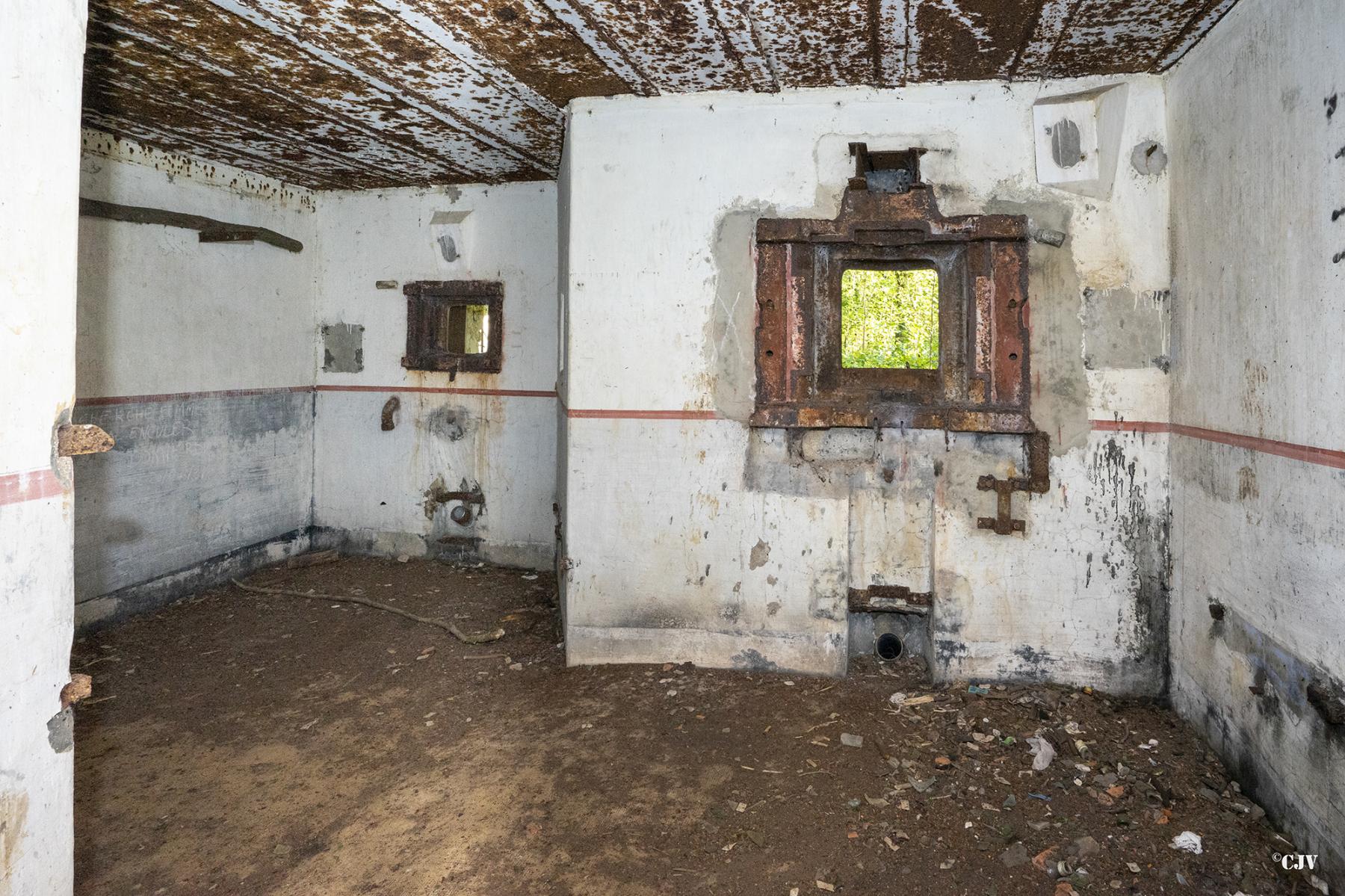

La chambre de tir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103346 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
La chambre de tir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103347 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
La chambre de tir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103348 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
L'intérieur de la cloche
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103349 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

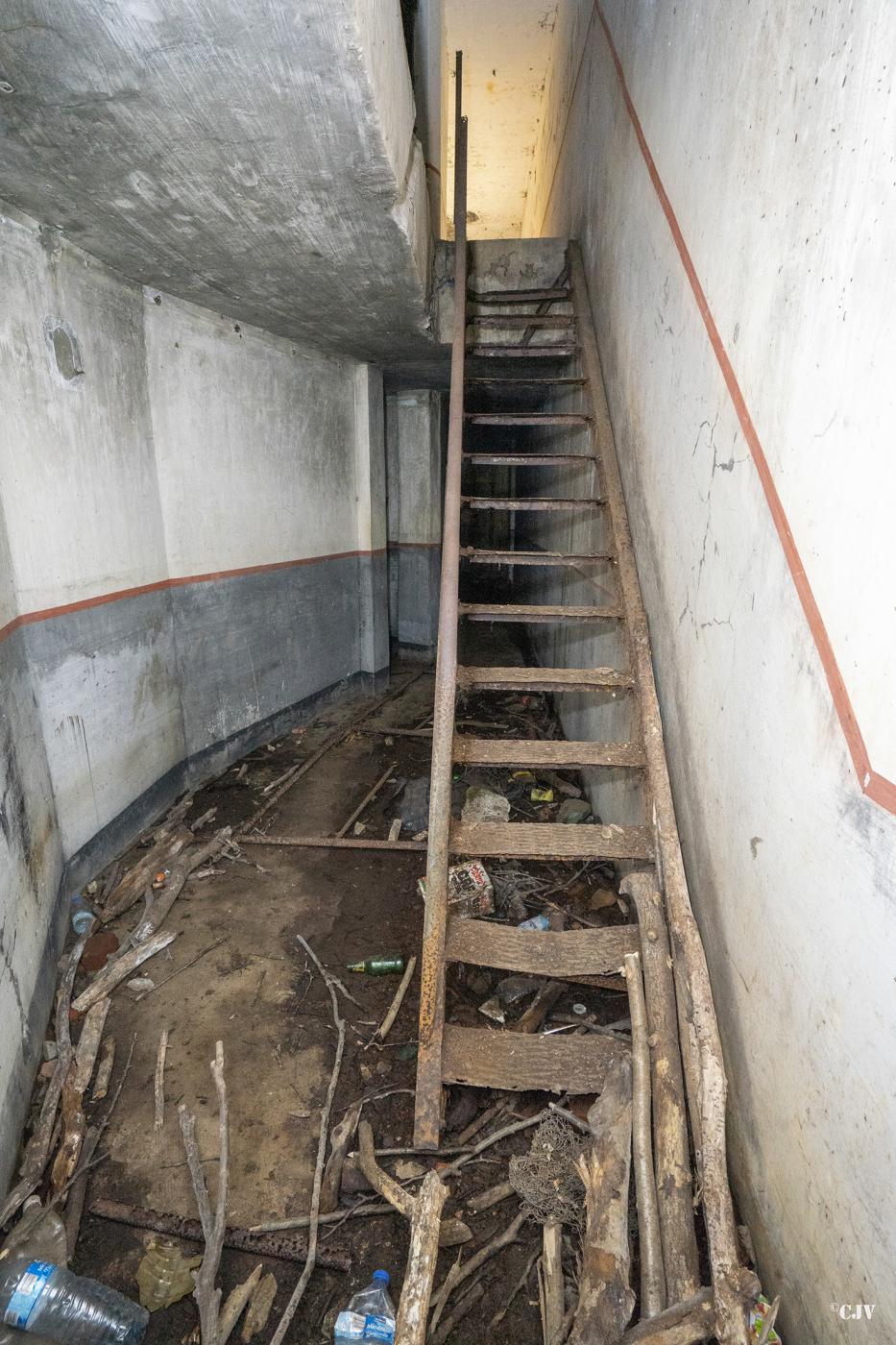

La casemate est en deux étages
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103350 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Le sous-sol
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103351 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

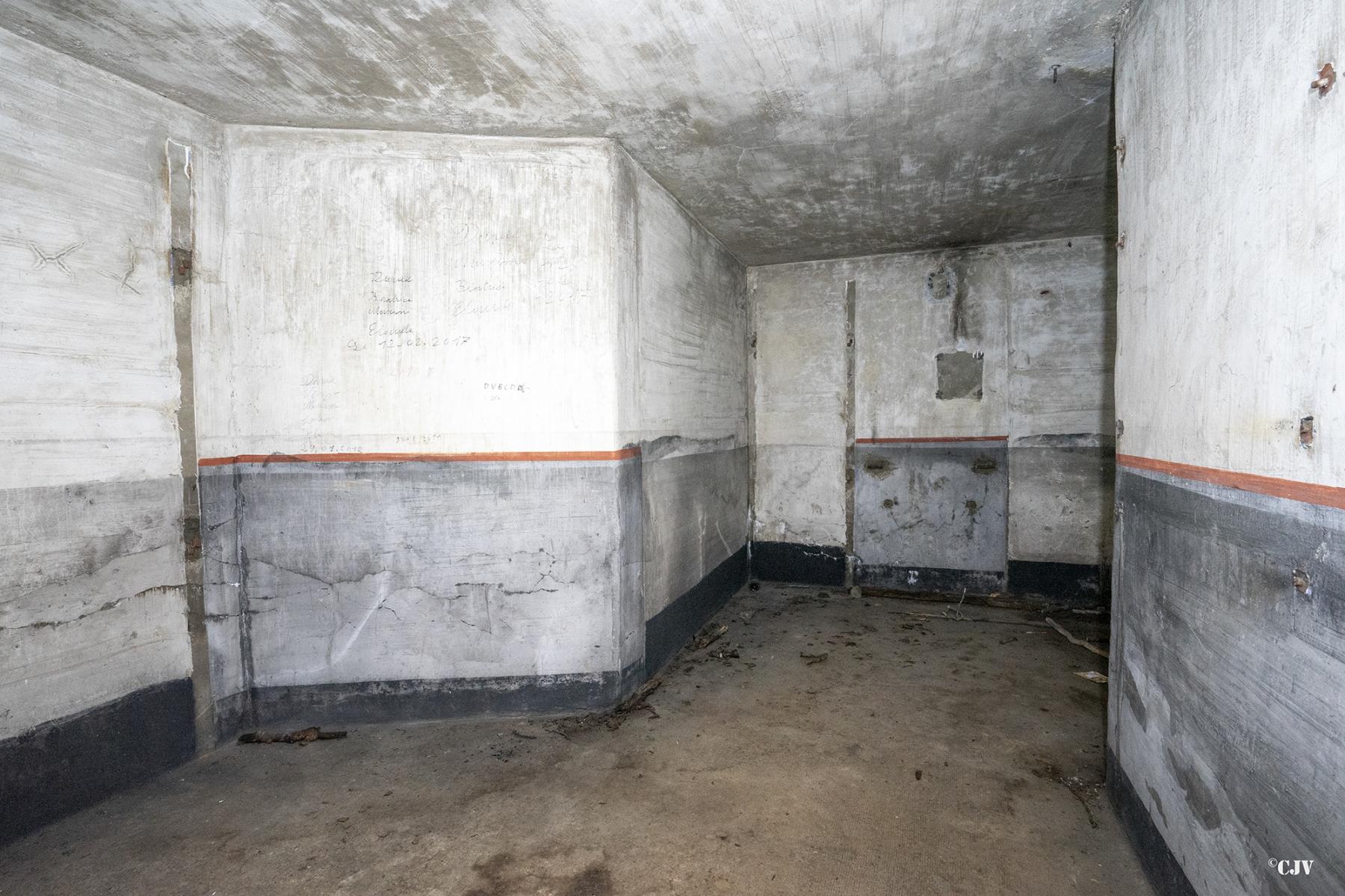

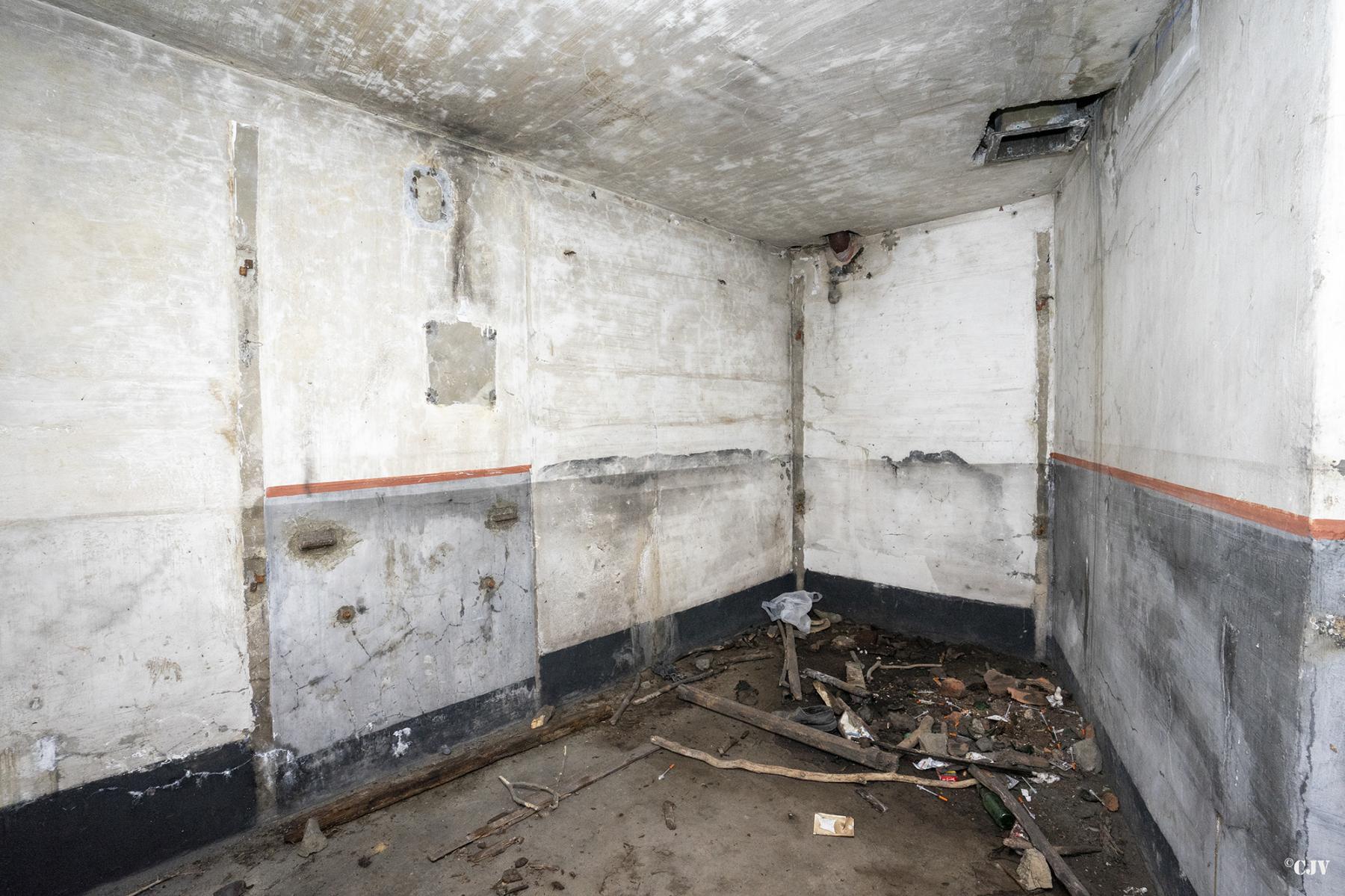

Dortoir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103352 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Dortoir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103353 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Toilette
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103354 - Taille écran 889 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)

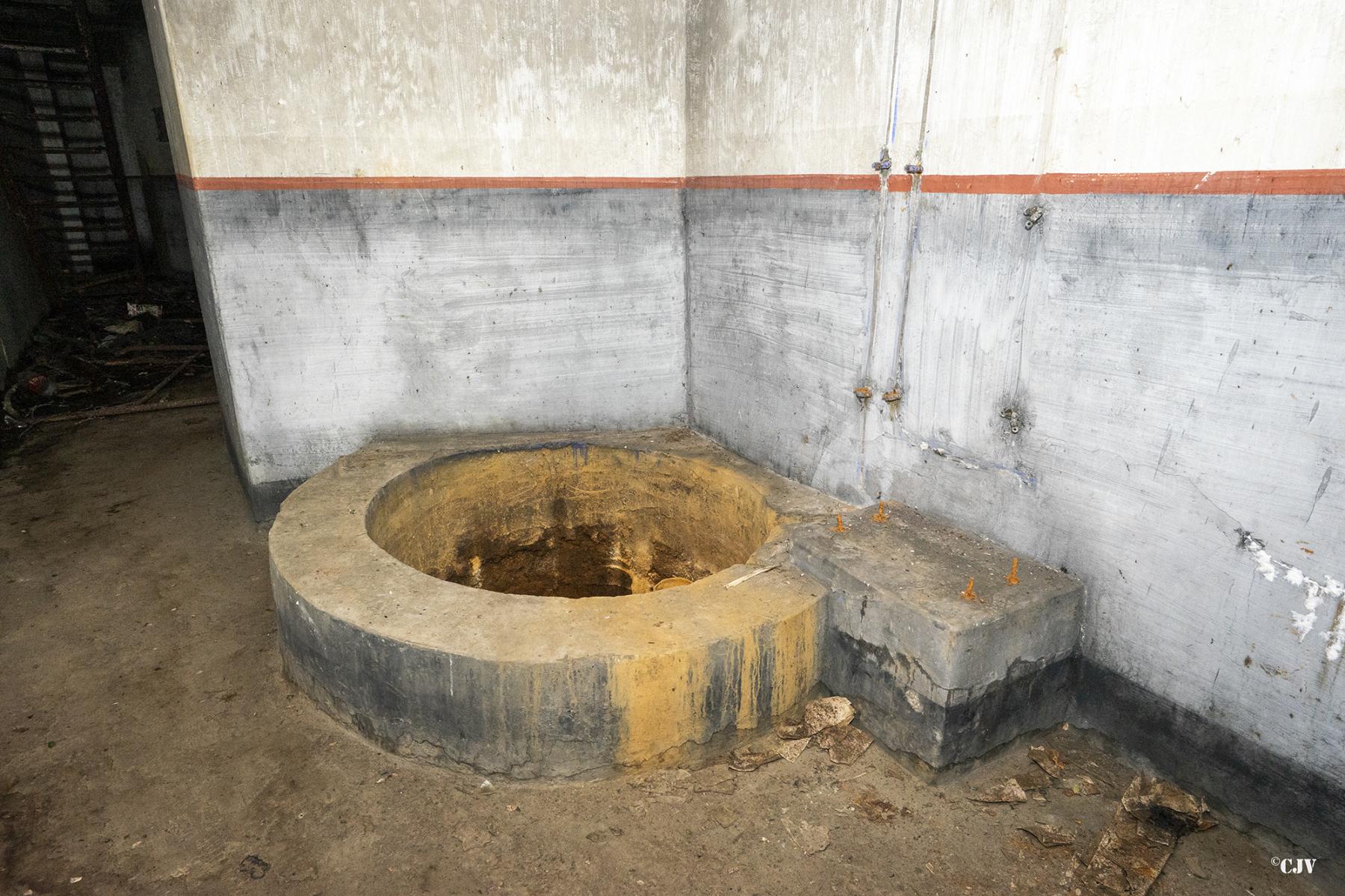

Le puits
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103355 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
Decayeux Jérôme
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
Le puits
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Decayeux Jérôme
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 55047 - Taille écran 1024 x 768 pixels
Prise le 29 déc. 2016 - Déposée le 15/11/2021
Prise le 29 déc. 2016 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
L'usine
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103356 - Taille écran 933 x 1400 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
C24 - VIVIER NUTHIAU EST - (Casemate d'infanterie)
L'usine
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 103357 - Taille écran 1800 x 1199 pixels
Prise le 25 oct. 2021 - Déposée le 15/11/2021
Prise le 25 oct. 2021 - Déposée le 15/11/2021
wikislides - © wikimaginot.eu
