WINECKERTHAL Ouest



WINECKERTHAL Est

( Casemate d'infanterie )









Secteur Fortifié
SFV - SF Vosges

Sous Secteur
Philippsbourg

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1932

Commune
DAMBACH (67110)

Lieu-dit / Parcelle

Coordonnées
48.993090 - 7.658424

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Complet





Notes et informations



ARMEMENT, Infanterie


L'armement de la casemate était le suivant :

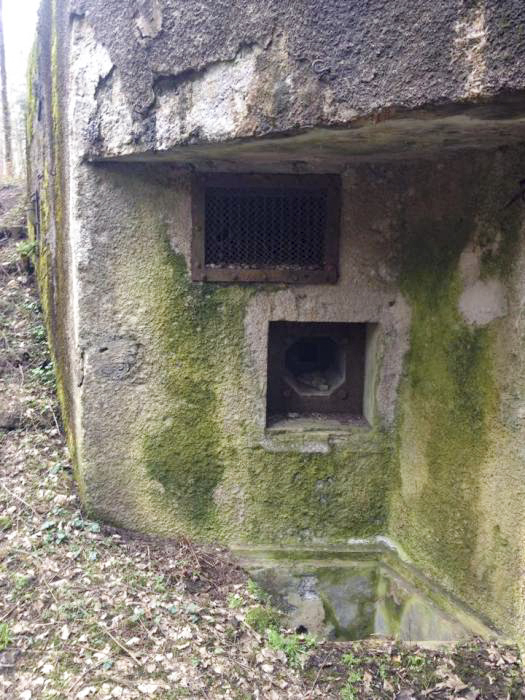

- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31

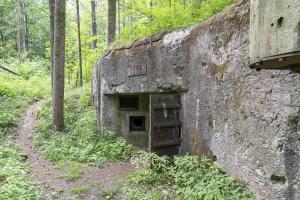

- 3 créneaux pour fusil mitrailleur 24-29 dont un de porte

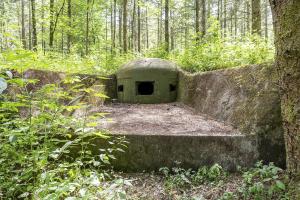

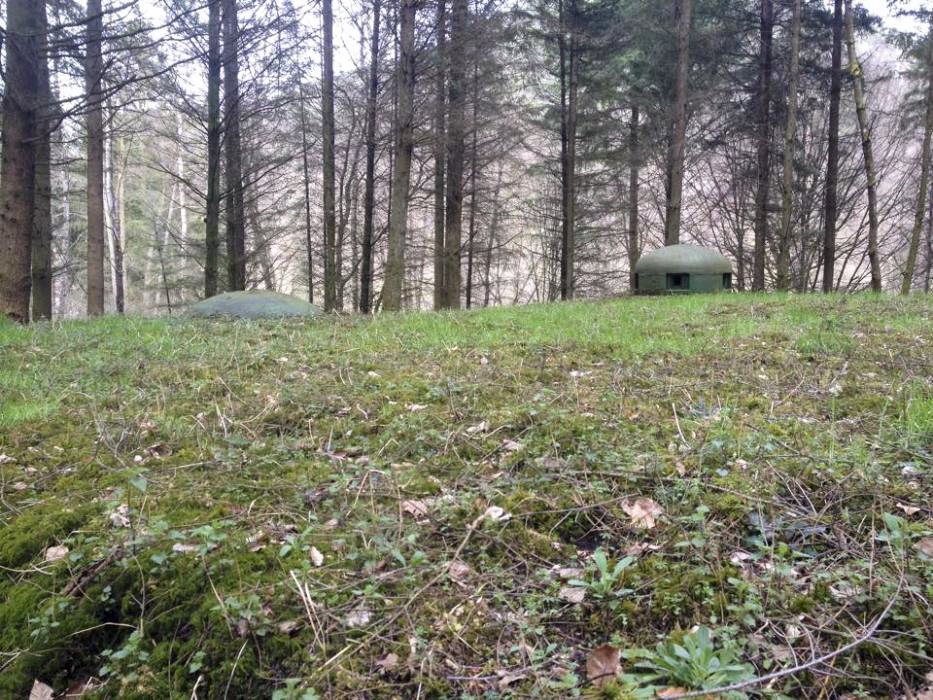

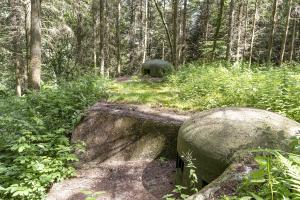

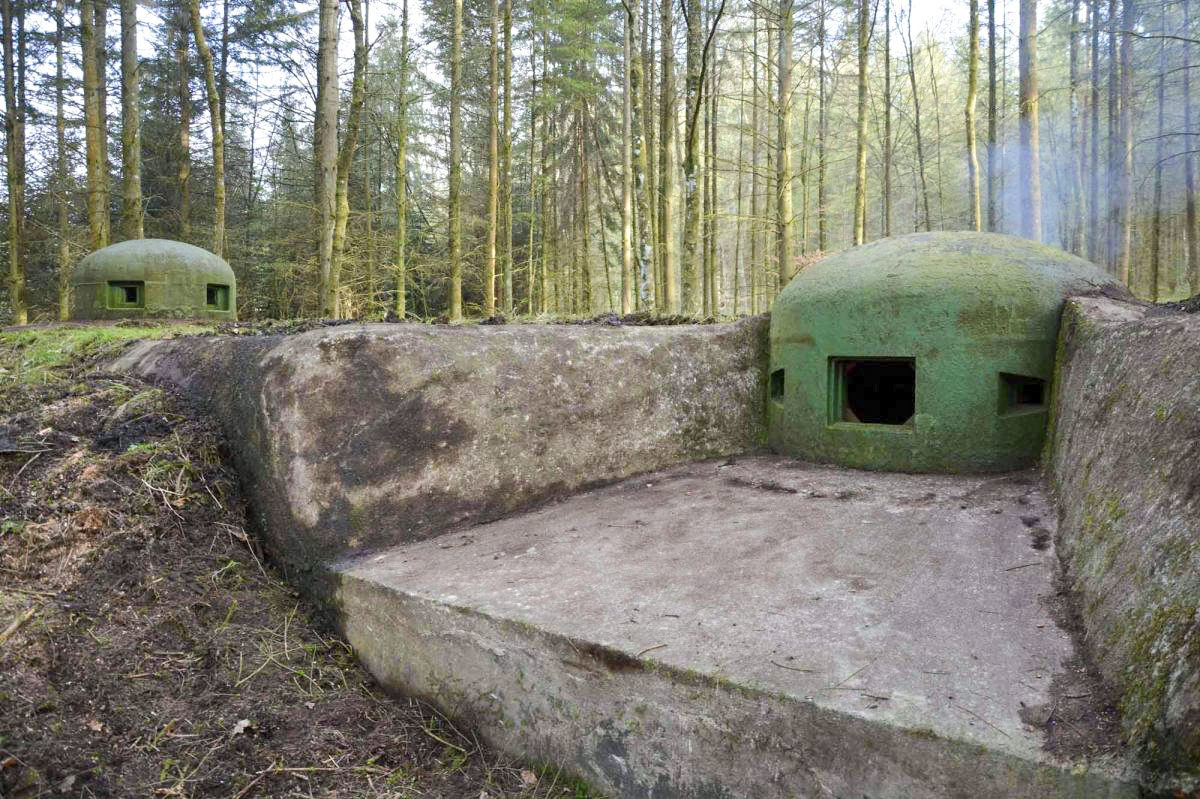

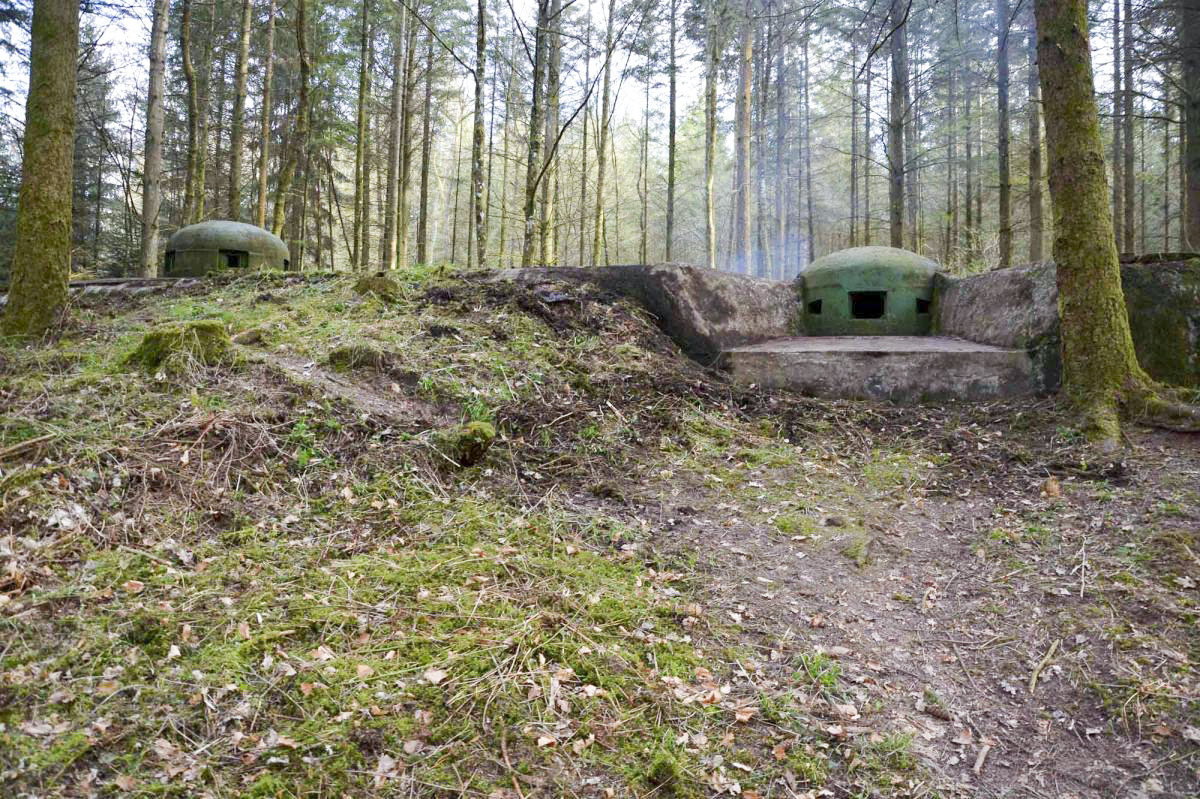

- 1 cloche pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche GFM type A


ARMEMENT, Spécificités


La cloche de mitrailleuses de la casemate est équipée d'un créneau atypique ne correspondant pas au créneau standard équipant les cloches de ce type. cet exemplaire unique pourrait être un prototype réutilisé.


CONSTRUCTION, Description

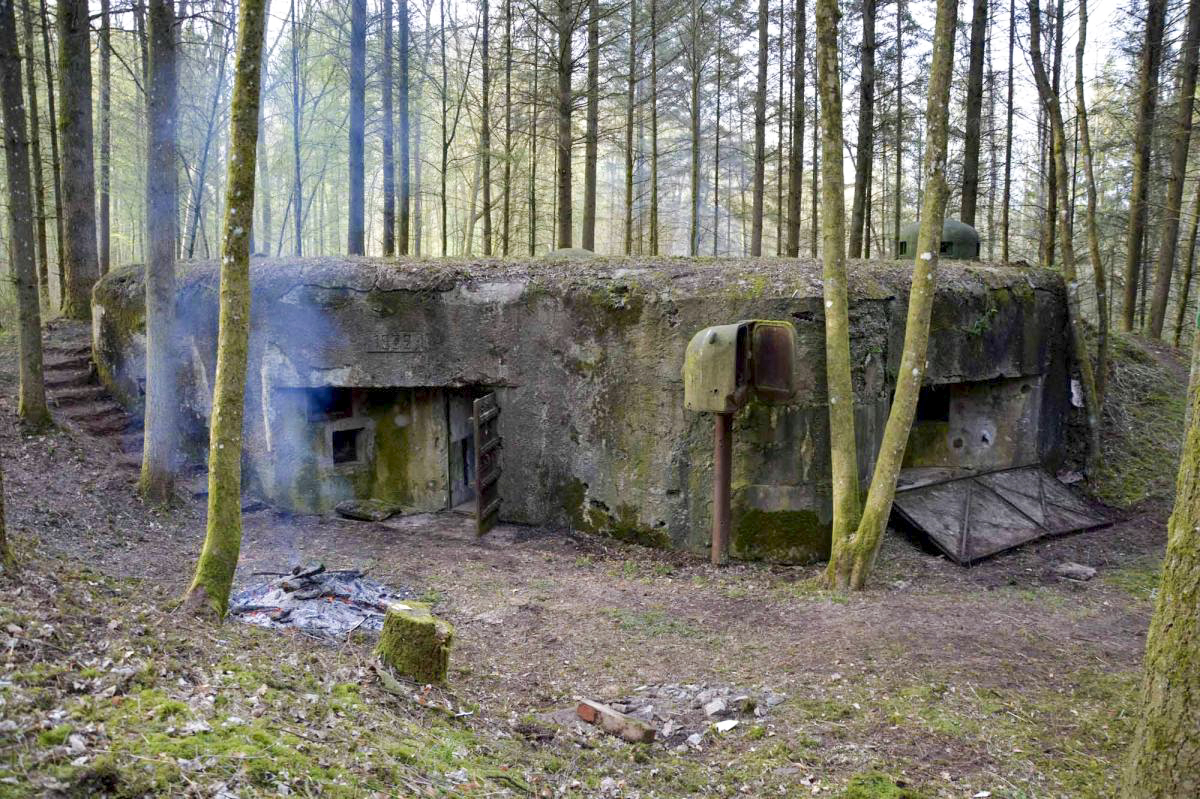

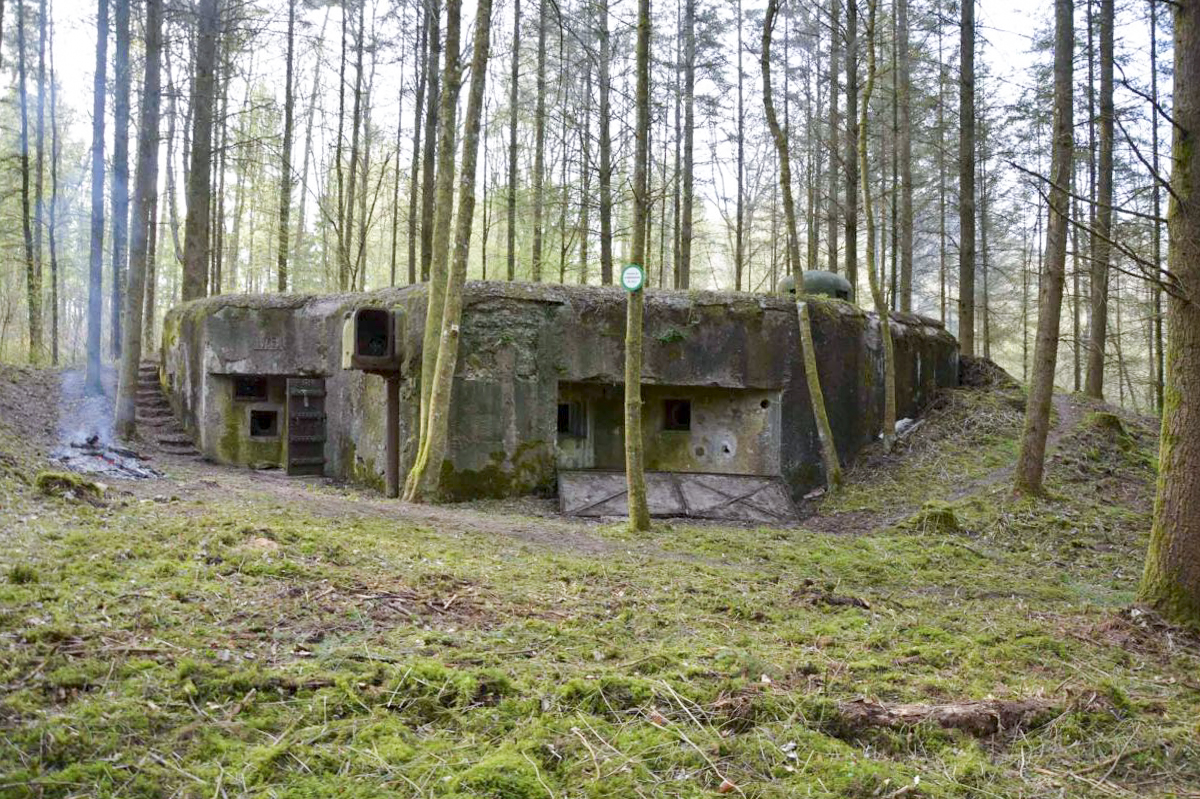

La casemate de Wineckerthal Est est une casemate d'infanterie CORF simple à un étage flanquant à droite.


CONSTRUCTION, Mission, ou Fonction de l'objet


- la cloche GFM à pour mission l'interdiction de la digue de la retenue d'eau et du dispositif de manoeuvre du barrage.
- la cloche JM interdit la route en provenance de Langthal et protège le DMP 3Q2bis.


DENOMINATION, Indicatifs et n° d'abonné


Le numéro d'abonné de la casemate de Wineckerthal Est au réseau téléphonique de la fortification Maginot était Ca 503


EFFECTIF, Commandement et/ou unité


L'équipage de la casemate était issu de la 4° UEC du 154° RIF.


EQUIPEMENT, Mobilier et second œuvre

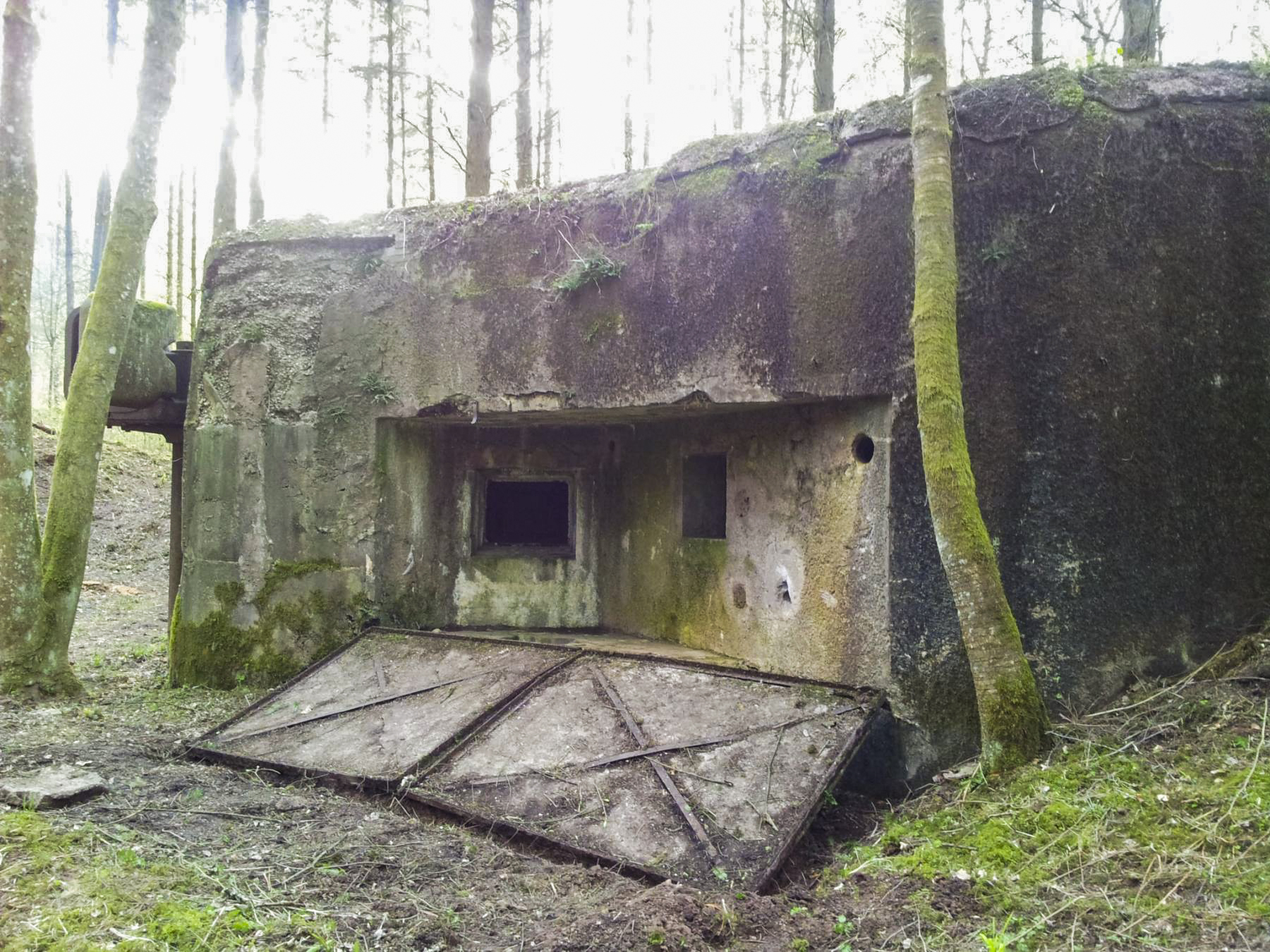

Les volets protégeant les créneaux étaient encore en place en 1980


EQUIPEMENT, Transmissions


La casemate était reliée au réseau téléphonique par une liaison souterraine depuis la chambre de coupure D5


EQUIPEMENT, Ventilation


Un ventilateur à bras type A et deux filtres.

Source(s) : SHD 2V244


ETAT ACTUEL , Etat - utilisation actuelle


2014 - La casemate est vide de tout équipement


HISTORIQUE, Construction


Les deux casemates de WINECKERTHAL sont les toutes premières à être conçues sur la zone de destruction des Basses-Vosges lors de la vague d'approbation de 1932, du fait de leur position face à une pénétrante importante hors d'action de l'artillerie du secteur.

Le projet de plan d'implantation détaillé est diffusé le 3 Février 1932 (dossiers 234/S et 236/S envoyés respectivement au président du Comité Technique du Génie et au président de la CORF... qui sont une et une seule personne, le général BELHAGUE...).

Le dossier n'entraine pas de commentaires majeurs, d'autant qu'il faut aller vite car l'entrepreneur est prêt à commencer les fouilles dés le dégel du printemps 1932. On se contente donc de diminuer le nombre de ventilateurs et filtres (un seul ventilateur à bras type A et deux filtres) et de renforcer le supportage des cloches de la casemate Ouest. L'ensemble est approuvé par DM 1191 2/4-S le 10 Mars 1932, et les travaux débutent le 1er Avril.

Source(s) : SHD 2V244
