Blockhaus STG et canon de 47mm



Fil ouvert par MaxiB ( 2 ) - Posté le 17/04/2020

Bonjour,

j'ai lu ici que les blockhaus STG abritait des canons mobiles de 47mm ou de 25mm mis en position sur les éléments en béton.

je n'ai trouvé aucune photo de l’intérieur d'un blockhaus avec de type d'équipement en position de combat.

est ce que l'un des contributeurs/Lecteurs disposeraient d'un tel cliché ?

Merci


Réponse de jolasjm ( 6897 ) - Posté le 17/04/2020

Bonjour

Les blockhaus STG d'origine (Mle 1937) et certains Mle 1939 utilisaient essentiellement des 47mm de Marine en poste fixe sur affut. Voir des photos de cela sur la page du blockhaus d'Aschenbach. Le 47 ou le 25 biflèche n'ont été utilisés que tardivement dans les Mle 1939 de série. Autant dire que c'était pendant le conflit et qu'il avaient sans doute autre chose à faire que de se prendre en photo. D'où la rareté de ce genre de chose.

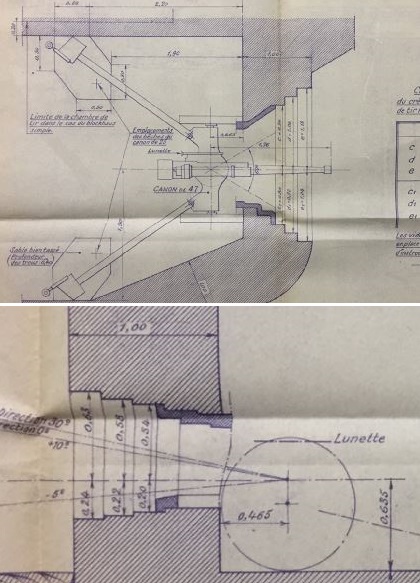

Par contre, la notice STG de conception de ces blockhaus lourds Mle 39 présente des schémas annexés avec le canon de 47mm en position.

Cordialement
Jean-Michel




Réponse de bunkerhill ( 91 ) - Posté le 19/04/2020

Bonjour, voici une photo de l'ECPAD prise dans le secteur de la 2ème Armée lors de la Drôle de guerre avec un canon de 25mm AC 34. Photo ECPAD, reproduction interdite.




Réponse de MDL/CHEF HARMAND ( 483 ) - Posté le 22/04/2020

Bonsoir à tous .

C'est drôle mais le 25 mm est un canon d'infanterie et le type de droite porte un casque d'artilleur

une photo de montage ,vous croyez ?

Cordialement

David H


Réponse de MaxiB ( 2 ) - Posté le 05/05/2020

Bonsoir,

merci pour vos réponses.

je suis effectivement parti des plans vu sur ce site pour imaginer un canon fleche de 47mm dans un abri.

je réalise actuellement une maquette de ce que pouvait etre ce type d'installation.

sur le plan de jolasjm il me semble que le canon n'a plus sa plaque de protection frontale. est-ce possible?

est ce que dans ce type de blockhaus il y a réellement eu des lits rabattables installés comme c'est ecrit sur certain plan?

bonne soirée.


Réponse de jolasjm ( 6897 ) - Posté le 05/05/2020
Dernière modification par jolasjm le 05/05/2020.
Bonsoir

Oui, il y avait des lits rabattables dans les plus anciens de ces blocs (Mle 37 et premiers modèles 39 construits). Ensuite, la construction n'était pas suffisamment avancée pour que les lits aient eu le temps d'être installés.

Concernant le bouclier, il est probable que les utilisateurs réels ne les auraient pas retiré. Les cuirassements de créneaux n'étant pas encore finalisés en 1940, il était préférable de garder cette protection des servants. La configuration du plan de la STG correspond à un scénario où une forme de protection d'embrasure existait.

Cordialement
Jean-Michel
