Cloche Issue de Secours
Dernière modification par BlackMamba73 le 10/02/2021.
Bonjour, après de nombreuses demandes sur plusieurs sites qui se sont avérées infructueuses, je pose ma question sur Wikimaginot.
La Voici :
Je me demande depuis un moment comment fonctionne une cloche issue de secours ? Je sais qu'il y a des issues de secours dans les fossés diamant et comment ils fonctionnent mais les cloches I de Secours m'interpellent.
Merci aux contributions.
Bonne soirée.

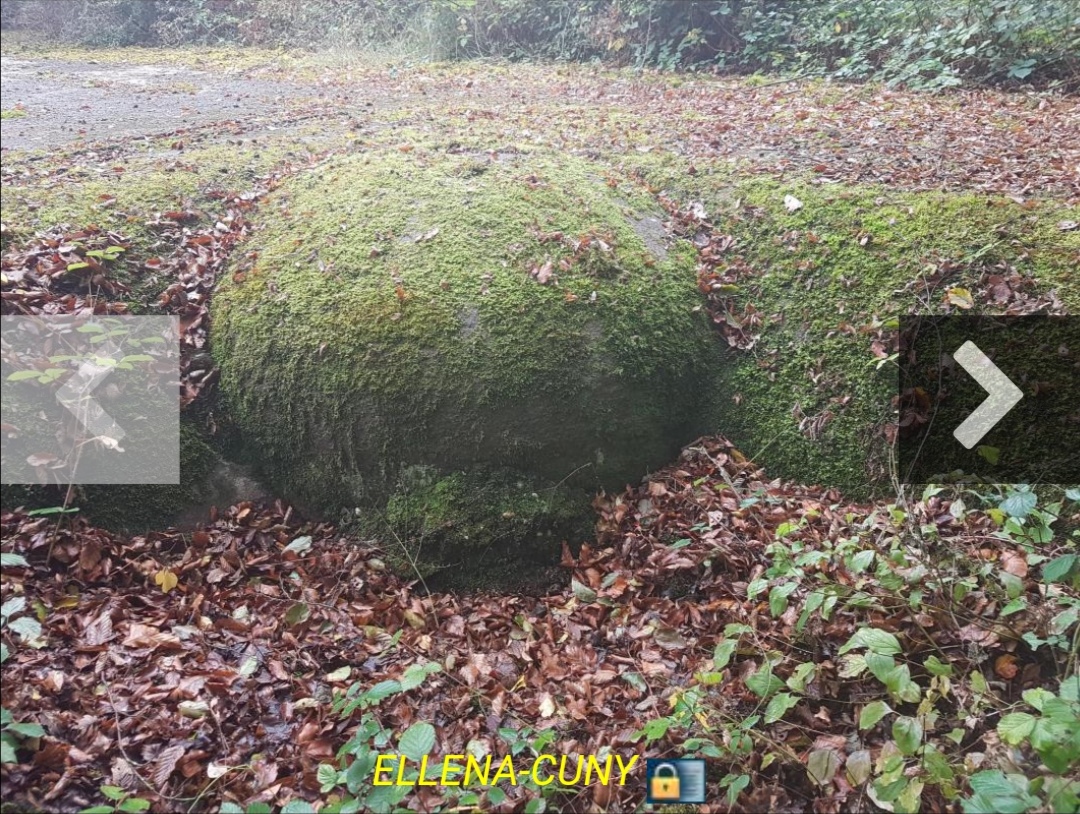

(Les photos viennent de l'ouvrage du Michelsberg..)
Source des Photos:
Wikimaginot.eu
Bonjour, après de nombreuses demandes sur plusieurs sites qui se sont avérées infructueuses, je pose ma question sur Wikimaginot.
La Voici :
Je me demande depuis un moment comment fonctionne une cloche issue de secours ? Je sais qu'il y a des issues de secours dans les fossés diamant et comment ils fonctionnent mais les cloches I de Secours m'interpellent.
Merci aux contributions.
Bonne soirée.
(Les photos viennent de l'ouvrage du Michelsberg..)
Source des Photos:
Wikimaginot.eu
Dernière modification par jolasjm le 11/02/2021.
Bonjour
Il n'existe en réalité qu'un et un seul exemple de cloche issue de secours sur toute la ligne Maginot. Elle est installée sur le bloc 6 du Michelsberg (bloc tourelle de 135mm).
Le fonctionnement est très simple :
On accède à cette cloche à partir d'un des derniers paliers intermédiaires de l'escalier du puits d'accès au bloc. Ce palier donne sur un couloir avec deux portes étanches faisant sas. On monte ensuite à la cloche par une simple échelle fixe murale.

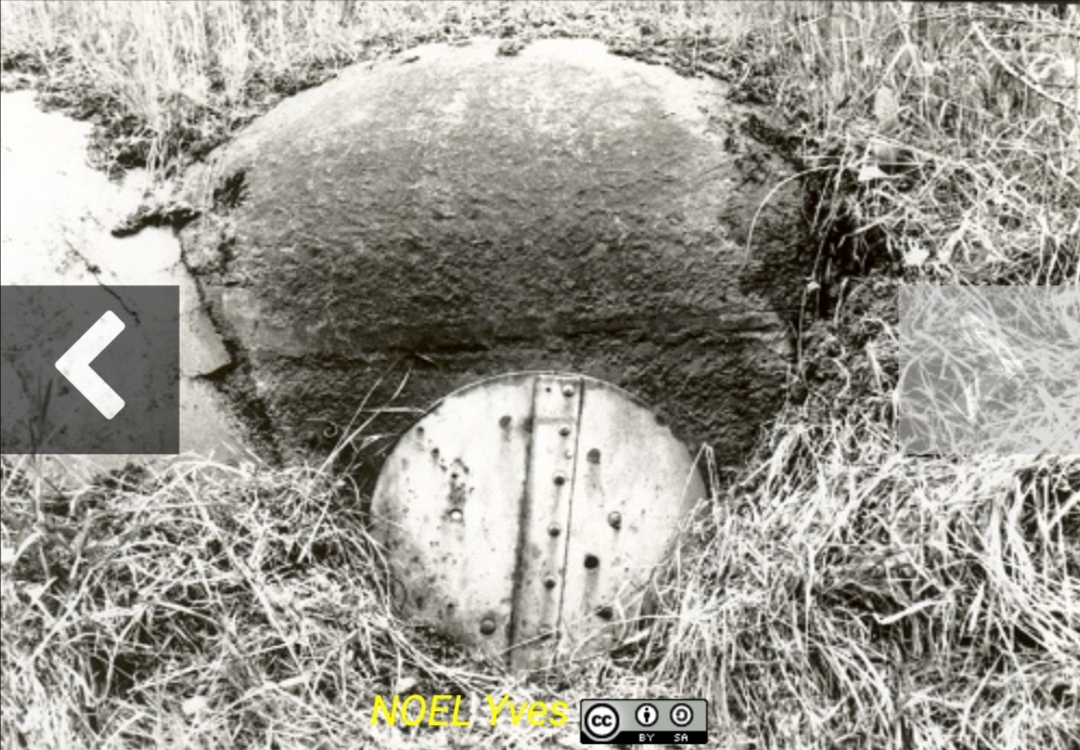

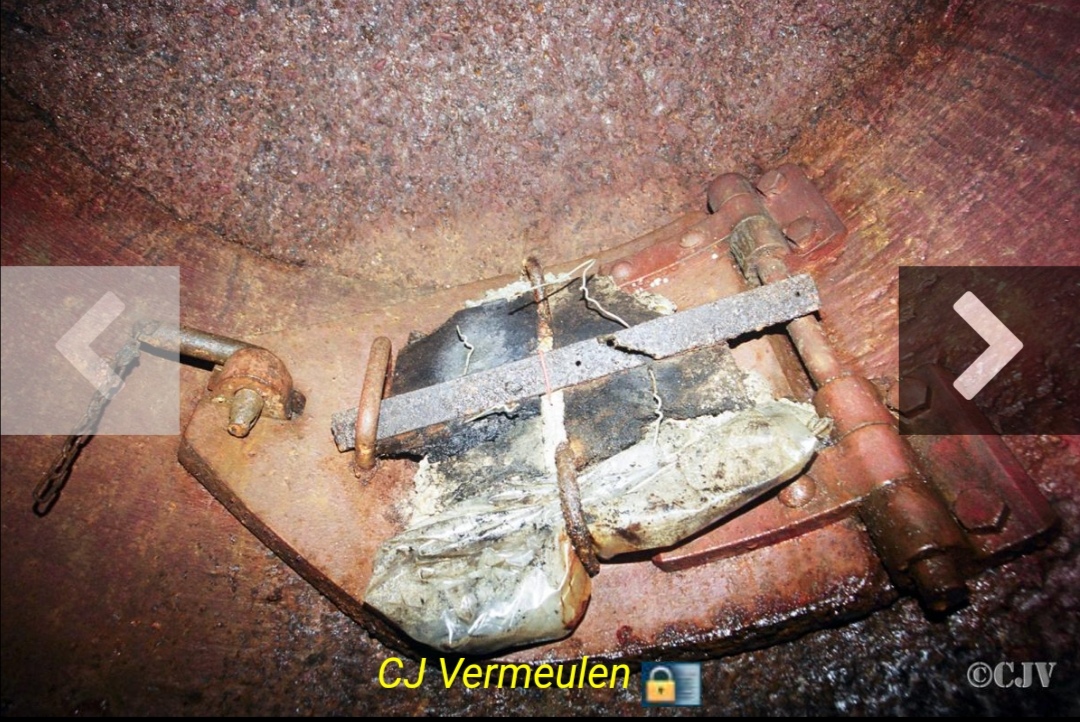

La cloche en question est dérivée de la cloche pour jumelage grand modèle. L'arme et son créneau sont remplacés par un grand trou d'homme permettant d'entrer-sortir. Ce trou est fermé en temps normal par un volet blindé pivotant vers l'intérieur et qui est d'épaisseur identique à la cloche. On en voit d'ailleurs l'axe vertical à droite sur la première photo que vous reproduisez. Le premier homme à vouloir sortir se tenait sur le palier haut de l'échelle de la cloche, déverrouillait le volet (verrou côté gauche) et rabattait par pivotement l'obturateur blindé sur la droite. Le verrou était similaire dans le principe aux verrous d'obturateurs de créneaux.
Initialement, le bloc 6 avait été prévu en Mai 1930 avec une sortie de défense des dessus sous la forme d'une poterne dans la face de béton latérale du bloc, pouvant aussi servir d'issue de secours compte tenu de la proximité du bloc 6 d'avec le casernement souterrain. Cette solution fut refusée et simplement remplacée par l'ajout de cette cloche spéciale sur la toiture du bloc.
Elle est de nos jours totalement sécurisée.
Cordialement
Jean-Michel
PS : à noter qu'une cloche GFM du Bréhain a été modifiée après guerre sur un principe similaire pour permettre d'entrer-sortir du bloc dans le cadre d'essais. Ce n'est pas d'origine et relève du bricolage ad-hoc, et ne peut pas être qualifié d' "issue de secours"
Bonjour
Il n'existe en réalité qu'un et un seul exemple de cloche issue de secours sur toute la ligne Maginot. Elle est installée sur le bloc 6 du Michelsberg (bloc tourelle de 135mm).
Le fonctionnement est très simple :
On accède à cette cloche à partir d'un des derniers paliers intermédiaires de l'escalier du puits d'accès au bloc. Ce palier donne sur un couloir avec deux portes étanches faisant sas. On monte ensuite à la cloche par une simple échelle fixe murale.
La cloche en question est dérivée de la cloche pour jumelage grand modèle. L'arme et son créneau sont remplacés par un grand trou d'homme permettant d'entrer-sortir. Ce trou est fermé en temps normal par un volet blindé pivotant vers l'intérieur et qui est d'épaisseur identique à la cloche. On en voit d'ailleurs l'axe vertical à droite sur la première photo que vous reproduisez. Le premier homme à vouloir sortir se tenait sur le palier haut de l'échelle de la cloche, déverrouillait le volet (verrou côté gauche) et rabattait par pivotement l'obturateur blindé sur la droite. Le verrou était similaire dans le principe aux verrous d'obturateurs de créneaux.
Initialement, le bloc 6 avait été prévu en Mai 1930 avec une sortie de défense des dessus sous la forme d'une poterne dans la face de béton latérale du bloc, pouvant aussi servir d'issue de secours compte tenu de la proximité du bloc 6 d'avec le casernement souterrain. Cette solution fut refusée et simplement remplacée par l'ajout de cette cloche spéciale sur la toiture du bloc.
Elle est de nos jours totalement sécurisée.
Cordialement
Jean-Michel
PS : à noter qu'une cloche GFM du Bréhain a été modifiée après guerre sur un principe similaire pour permettre d'entrer-sortir du bloc dans le cadre d'essais. Ce n'est pas d'origine et relève du bricolage ad-hoc, et ne peut pas être qualifié d' "issue de secours"
