Identification support CLM
Dernière modification par arno576901 le 16/02/2022.
Bonsoir,

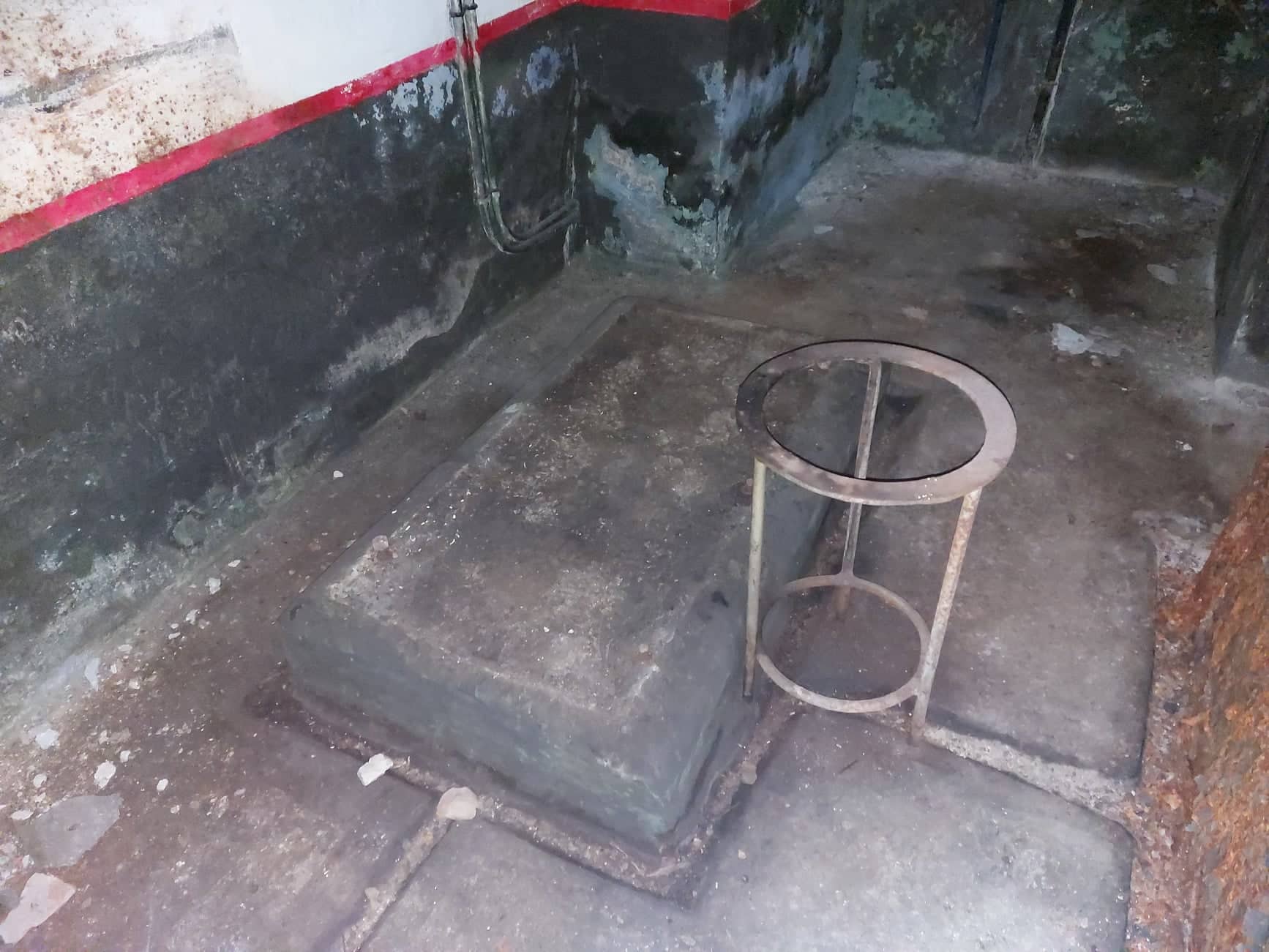

Ce devrait effectivement être un socle pour moteur CLM, dont tout a disparu. Pour en être certain, il faudrait mesurer l'espacement des boulons de fixation au socle, 600 mmx400mm ou 400mmx400mm, les plans dont je dispose ne semblent pas très clairs à ce sujet, sauf pour les 400 mm en largeur. A l'occasion d'une prochaine visite au Galgenberg, je relèverai les cotes, sachant que c'est un deux cylindres sans doute remplacé après-guerre au Galgenberg. Mais il semble que la fixation était identique pour les mono-cylindres et les versions à deux cylindres.
Dites-moi si vous pouvez relever les espacements des tiges filetées.
Amicalement.
Jules
Dernière modification par Ouvrage_39_45 le 27/11/2022.
Bonjour
Cela semble bien être un support pour CLM 1 PJ 65.
Il existe une présentation similaire à la casemate de Bambiderstroff Sud.
Le point qui m’interpelle est la présence de cet arceau proche du support.

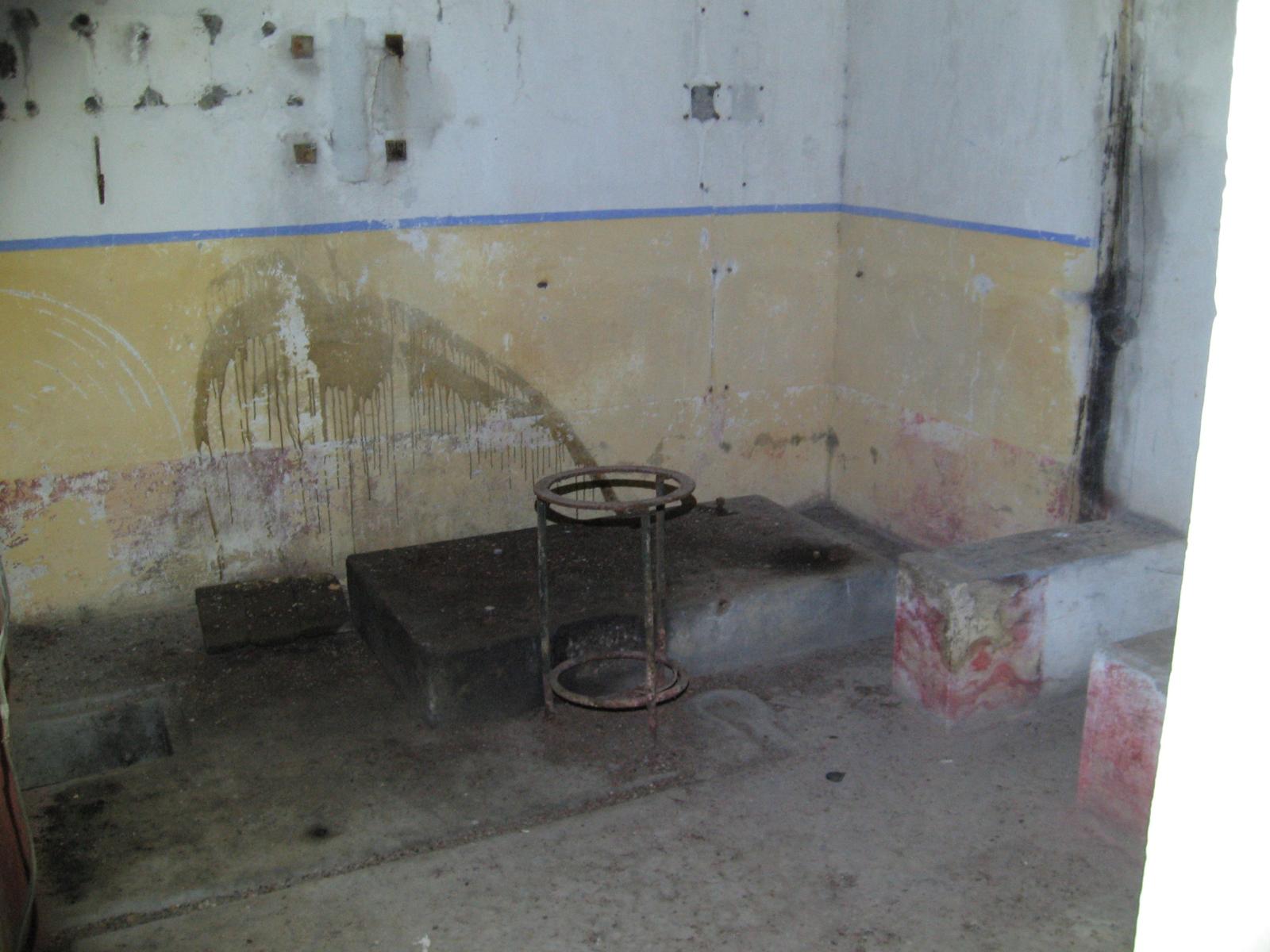

Sur la photo jointe, le support présente même, un dégagement sur
la partie bétonnée.
Le rôle de ce cadre cylindrique m’interpelle et je n’en connais pas la fonction.
Cordialement
Denis
Bonjour
Cela semble bien être un support pour CLM 1 PJ 65.
Il existe une présentation similaire à la casemate de Bambiderstroff Sud.
Le point qui m’interpelle est la présence de cet arceau proche du support.
Sur la photo jointe, le support présente même, un dégagement sur
la partie bétonnée.
Le rôle de ce cadre cylindrique m’interpelle et je n’en connais pas la fonction.
Cordialement
Denis
Bonsoir,
Merci pour vos retours, mon interrogation de base concernait également ce fameux support accolé à la dalle mais c'était sans compter sur ce formidable site. En effet j'ai pu trouver à d'autres endroits des photos de ce même support avec une légende fort heureusement. Et donc ce réceptacle contenait :
"Un système de filtrage des gaz d'échappement du moteur CLM permettait de réduire notablement les émissions de fumées à l'extérieur, rendant plus difficilement détectable la position de l'observatoire.
Les gaz d'échappement passent au travers d'un réservoir d'eau qui retient la plupart des particules en suspension dans les fumées."
Auteur : Pascal LAMBERT
Vous pourrez trouver des images du dispositif dans les onglets photos des pages :
"Groupe électrogène à moteur CLM 1 PJ 65" https://wikimaginot.eu/V70_glossaire_detail.php?id=1000026
"LANGHEP Nord" https://wikimaginot.eu/V70_construction_detail.php?id=10735
Bien à vous
Arnaud.K
