Configuration particulière CLM auxiliaire
Bonjour à tous
Lors d’un récent passage à la Salmagne, j’ai été interpellé par
la reconstitution de leurs CLM, groupe auxiliaire.
La Salmagne est un Ouvrage qui a été totalement vidé par
l’occupant; tout comme les autres du secteur.
L’ensemble des équipements actuellement visibles provient
de multiples récupérations et du travail de l’association.

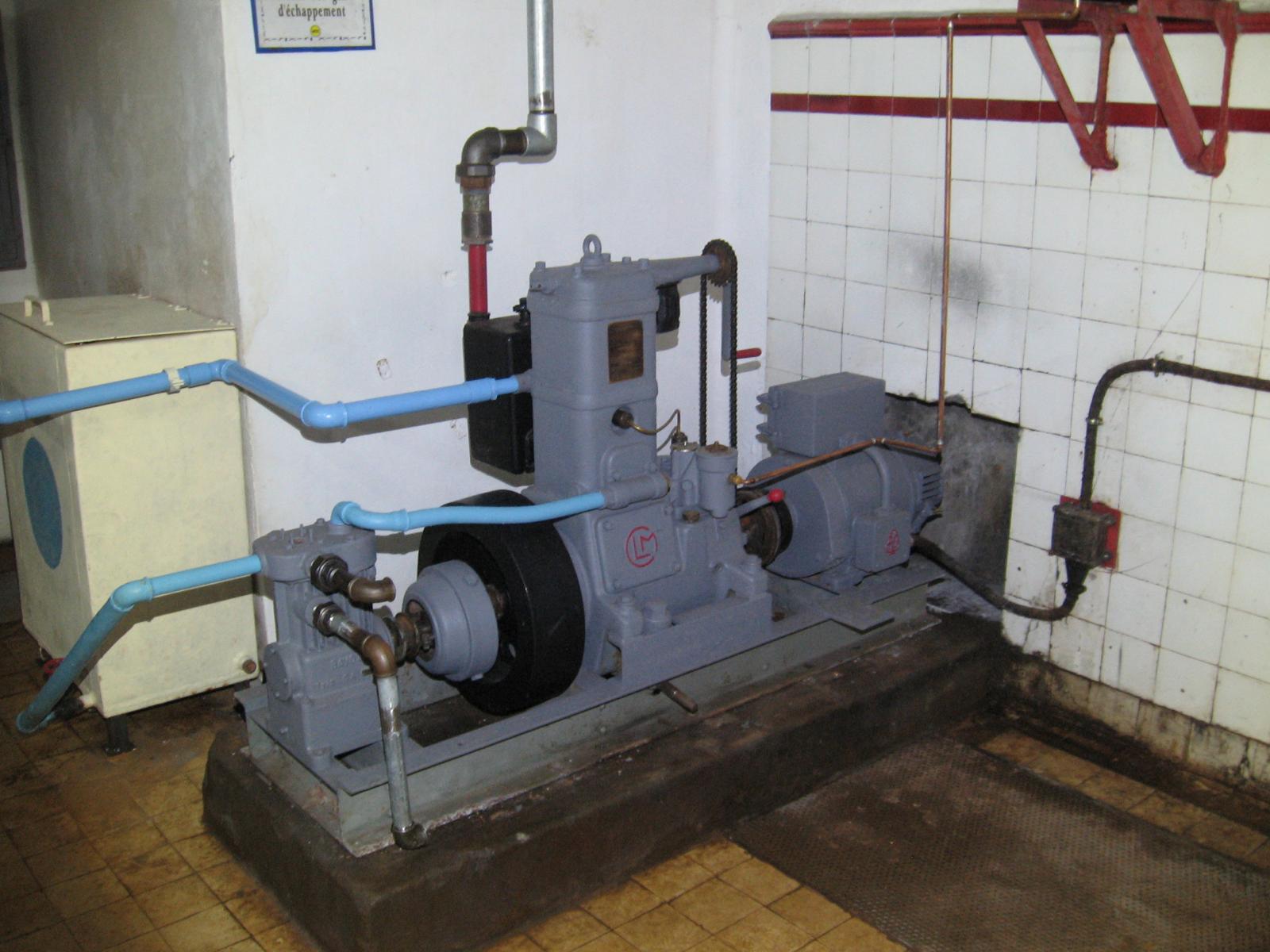

Leur groupe auxiliaire serait la fusion de 3 récupérations.
Le CLM lui-même, possède un anneau de transport ;
typique de casemate.
La partie électrique est une dynamo.
Pas de compresseur en bout d’arbre mais, une pompe pour le
refroidissement du CLM, circuit fermé sur bâche.
Ce montage ne me semble pas avoir d’équivalent en Ouvrage
mais un assemblage avec les moyens disponibles.
Pourrait’ il s’agir d’éléments d’une station de pompage ?
Notamment, la pompe en bout d’arbre.
Cordialement
Denis
Dernière modification par jolasjm le 05/07/2022.
Bonjour Denis
C'est clairement fait pour "ressembler" à un montage standard de groupe auxiliaire de centrale. Ce que tu vois comme une pompe est en fait un compresseur BAVOX avec son circuit de refroidissement. Les deux tuyaux qui sortent dans le vide sont ceux d'air comprimé du compresseur.
L'état général initial de la Salmagne - comme tu le signales - a nécessité de l'association assurant la valorisation de l'ouvrage de faire des choix au mieux pour arriver au résultat remarquable actuel comparé à l'état initial. Si l'équipement en place a disparu il y a belle lurette, le montage actuel n'est pas totalement incongru.
Cordialement
Jean-Michel
Bonjour Denis
C'est clairement fait pour "ressembler" à un montage standard de groupe auxiliaire de centrale. Ce que tu vois comme une pompe est en fait un compresseur BAVOX avec son circuit de refroidissement. Les deux tuyaux qui sortent dans le vide sont ceux d'air comprimé du compresseur.
L'état général initial de la Salmagne - comme tu le signales - a nécessité de l'association assurant la valorisation de l'ouvrage de faire des choix au mieux pour arriver au résultat remarquable actuel comparé à l'état initial. Si l'équipement en place a disparu il y a belle lurette, le montage actuel n'est pas totalement incongru.
Cordialement
Jean-Michel
Bonjour Jean-Michel
Merci pour ces précisions.
J’étais fermé sur l’unique aspect hydraulique du montage
sans pousser l’observation sur les éléments pneumatique.
Je vous transmettrais, sous peu, la fiche générique ajournée sur les
CLM ; en version HTLM.
Je n’ai actuellement pas trouvé d’éléments pour l’étoffer avec des
informations d’emplois en station de pompage.
Je pensais, éventuellement, détenir un élément, à ce sujet, à la Salmagne.
C’est loupé.
Cordialement
Denis
