Fixation des gaines en plafond

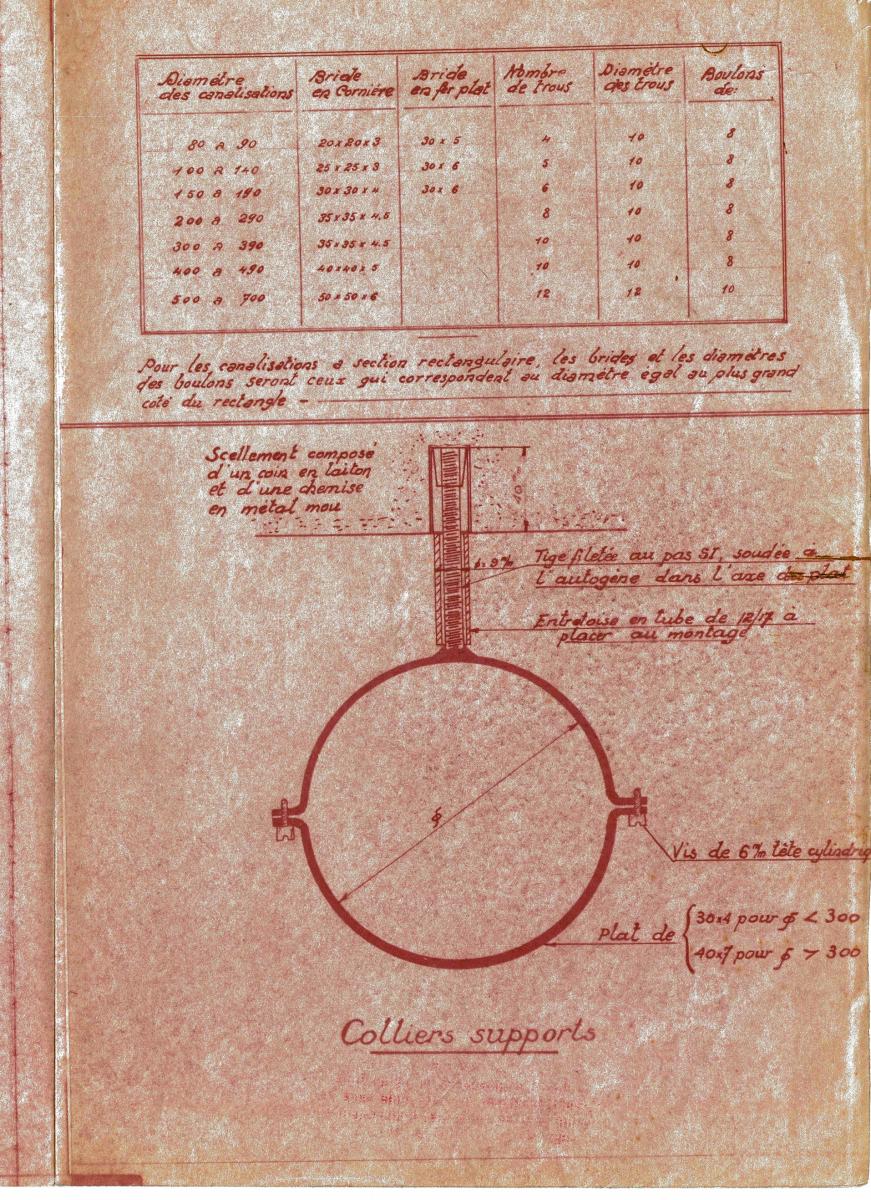

Les colliers de support des gaines et conduites en plafond des galeries et des locaux étaient fixées par chevillage dans la maçonnerie. A l'époque, on utilisait surtout des fers plats avec bouts pliés ou des tiges filetées (pièces ancrées au préalable de préférence) dans les joints entre les pierres. Cette pratique aurait exigé de connaître la disposition des gaines lors de la maçonnerie des voûtes, ce qui n'était pas le cas. Le document joint, extrait d'un plan de ventilation et de chauffage de l'ouvrage de Soetrich,montre une cheville qui me semble avant-gardiste pour l'époque. Le métal mou en question serait du plomb. En même temps, la chute d'une conduite de ventilation d'environ 100 mm au Galgenberg semble indiquer qu'il n'y avait pas de cheville de ce type, mais des creux (trapézoïdaux, en principe) taillés dans les pierres avec des tiges filetées simplement scellées au mortier.
Selon certains dires non vérifiés, des tâcherons étaient payés au trou. Merci d'avance si quelqu'un auraient plus de détails.
Cordialement.
Jules
