Moteur Baudouin type DB4

(DB4)

Le moteur BAUDOUIN type DB4 a été utilisé pour la traction dans des stations de téléphériques desservant la fortification Maginot.

TéLéPHéRIQUE DE ROCHE LA CROIX (RECETTE BASSE) - (Recette de téléphérique)

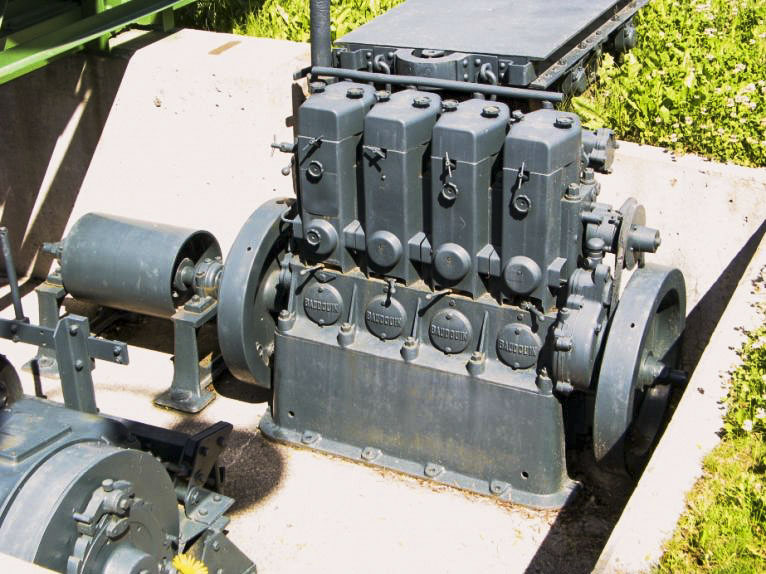

Téléphérique militaire de Roche La Croix
Station Basse
Moteur BAUDOUIN DB4

Il s'agit d'un moteur diesel quatre temps constitué par l'assemblage de quatre ensembles culasse-piston de la série DB, les moteurs de cette série étant modulaires, seuls les bâtis support changent en s'adaptant au nombre de culasses.

Le démarrage de ces moteurs se faisait à l'air comprimé ou à la manivelle, et l'utilisation de mèches était nécessaire.

Caractéristiques

Injection : directe, pompes Lavalette
Vitesse de rotation: 750 tr/min
Puissance à l'arbre 50 CV à 750 tours/minute, 60 CV à 850 tours/minute
Capacité en huile : 24 litres
Vidange : toutes les 150 heures de fonctionnement.
Volume bache refroidissement : 4 000 litres

Déploiement

Cette liste n'est pas exhaustive, aidez nous à la compléter

Téléphérique militaire de Roche La Croix

Moteur Baudouin ty...
