Moteurs SMIM type SR14
(SR14)
Les moteurs type produits par la Société des Moteurs à Gaz et d'industrie Mécanique utilisés dans la ligne Maginot pour les groupes électrogènes des centrales électriques des ouvrages étaient des moteurs diesel 4 temps dotés d'une injection mécanique fabriquée selon le procédé allemand Koerting.
Ils ont été livrés en plusieurs versions adaptées aux puissances à fournir, versions différant par le type ou nombre de cylindres utilisés.
Les cylindres sont des cylindres simple effet dotés d'une chambre de précombustion. Le refroidissement est assuré par circulation d'eau.
Les moteurs SMIM type SR 14 sont composé d'un bâti d'un ou plusieurs cylindres. Leur référence était constituée par le nombre de cylindres suivi du type de cylindre, les moteurs 1SR14 et 2SR14 ont été utilisés dans la Ligne Maginot.
Leurs caractéristiques sont données ci-aprés.
Caractéristiques des moteurs à cylindres SR 14
- Alésage des cylindres : 140 mm,
- Course des pistons : 180 mm,
- Cylindrée : environ 2,7 litres par cylindre.
- Puissance par cylindre : 12 CV Ã 750 tr/min
Ce type de cylindre a été utilisé pour produire des moteurs mono-cylindre type 1 SR 14 délivrant 12 CV ou bi-cylindres type 2 SR 14 développant 24 CV.
La consommation typique était de 50 litres par jour pour un moteur 2 SR 14.
Déploiement
Les ouvrages suivants ont été dotés de groupes électrogènes construits à partir de moteurs SMIM du type SR14 :
1 SR 14 (12CV) - Petits ouvrages du du Nord-Ouest de Fontvive et de l'Ancien Camp
1 SR 14 (12CV) - Station de pompage de l'ouvrage de Flaut
2 SR 14 (24CV) - Petits ouvrages du Bas de Saint-Ours, de Frassinéa et de Valdeblore
Moteur SMIM type 1 SR 14
Usine de l'ouvrage de l'Ancien Camp
Moteur SMIM type 2 SR 14

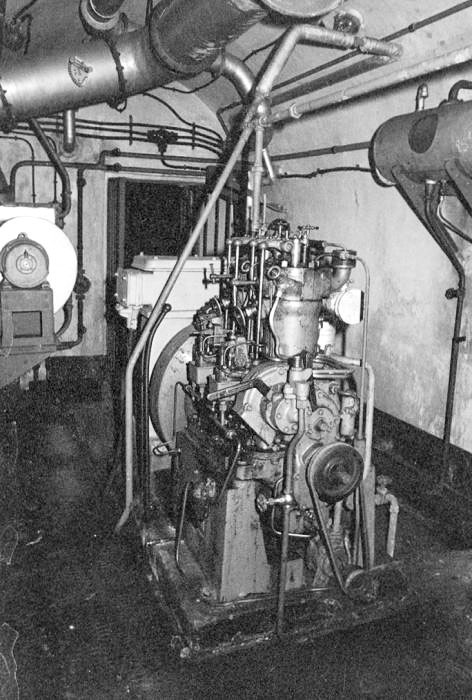

Usine de l'ouvrage de Frassinéa
Usine de l'ouvrage Bas de Saint-Ours
Moteur SMIM 2 SR 14
Rédaction initiale Pascal Lambert 2018
Page n° 1000702 mise à jour le 22/11/2020 -
© wikimaginot.eu 2019 / 2024
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Michal Prasil
ANCIEN CAMP - (Abri)
Usine

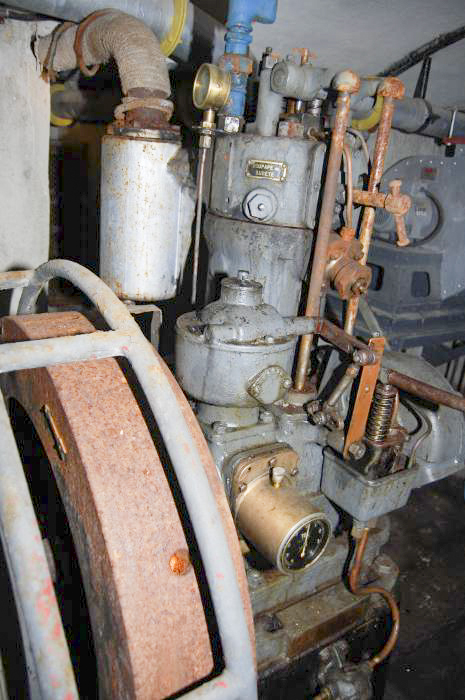

Moteur SMIM type 1SR14 délivrant 12 CV
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Moteur SMIM type 1SR14 délivrant 12 CV
Auteur : Michal Prasil
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 32851 - Taille écran 465 x 700 pixels
Prise le 08 août 2012 - Déposée le 28/05/2020
Prise le 08 août 2012 - Déposée le 28/05/2020
wikislides - © wikimaginot.eu
LOVINY Alain
FRESSINEA (FA) - (Ouvrage d'infanterie)
Photo des années 1980, avant l'ouverture au public
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique
Auteur : LOVINY Alain
CC BY-SA -Paternité - Partage à l'identique Photo n° 21442 - Taille écran 472 x 700 pixels
Prise en 1980 - Déposée le 02/03/2014
Prise en 1980 - Déposée le 02/03/2014
wikislides - © wikimaginot.eu
ROUCAUTE Gérard - Inventaire PACA - IVR93_19910400138X
SAINT OURS BAS (SOB) - (Ouvrage d'infanterie)

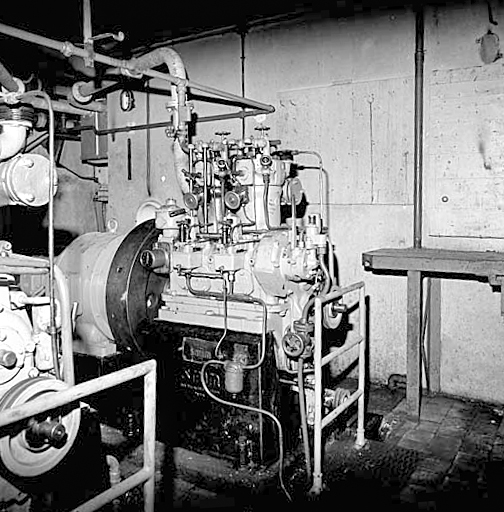

Groupe électrogènes à moteur SMIM 2 SR 14
