BICHEL Sud - X19
( Abri )
L'ouvrage est ouvert au public
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Elzange
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
KOENIGSMACKER (57110)
Lieu-dit / Parcelle
Bois de Koenigsmacker
Coordonnées
49.371586 - 6.311362
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Complet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
Organes de défense de l'abri :
- 2 cloches GFM de Type A à 5 créneaux
- 5 créneaux de flanquement pour FM
- 1 goulotte à grenades
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
- 2 cloches GFM de Type A à 5 créneaux
- 5 créneaux de flanquement pour FM
- 1 goulotte à grenades
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
CONSTRUCTION, Cout
3 968 000 Frs dont 3 413 000 Frs pour le gros-œuvre
Le cout total de construction et d’équipement de l'abri s'élève à 3 685 000 Frs au 01 juillet 36
Cf. document joint
Source(s) :
SHD - 9 NN 4423
Cf. document joint
Source(s) :
SHD - 9 NN 4423
CONSTRUCTION, Description
L'abri du Bichel Sud est un "abri pour réserve locale" de construction CORF. Il est construit sur deux niveaux et protégé par une dalle supérieure de 2,2m d'épaisseur.
DENOMINATION, Dénominations alternatives
Appelation X 19
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de l'abri du Bichel Sud au réseau téléphonique de la fortification Maginot était 588
Source(s) :
Ordre pour les transmissions du 27 mai 1940
Source(s) :
Ordre pour les transmissions du 27 mai 1940
EFFECTIF, Commandement et/ou unité
Utilisé par le 167° RIF.
Nombre de places :
- 4 officiers
- 44 sous-officiers et hommes de troupe
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
Nombre de places :
- 4 officiers
- 44 sous-officiers et hommes de troupe
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
EQUIPEMENT, Electrique

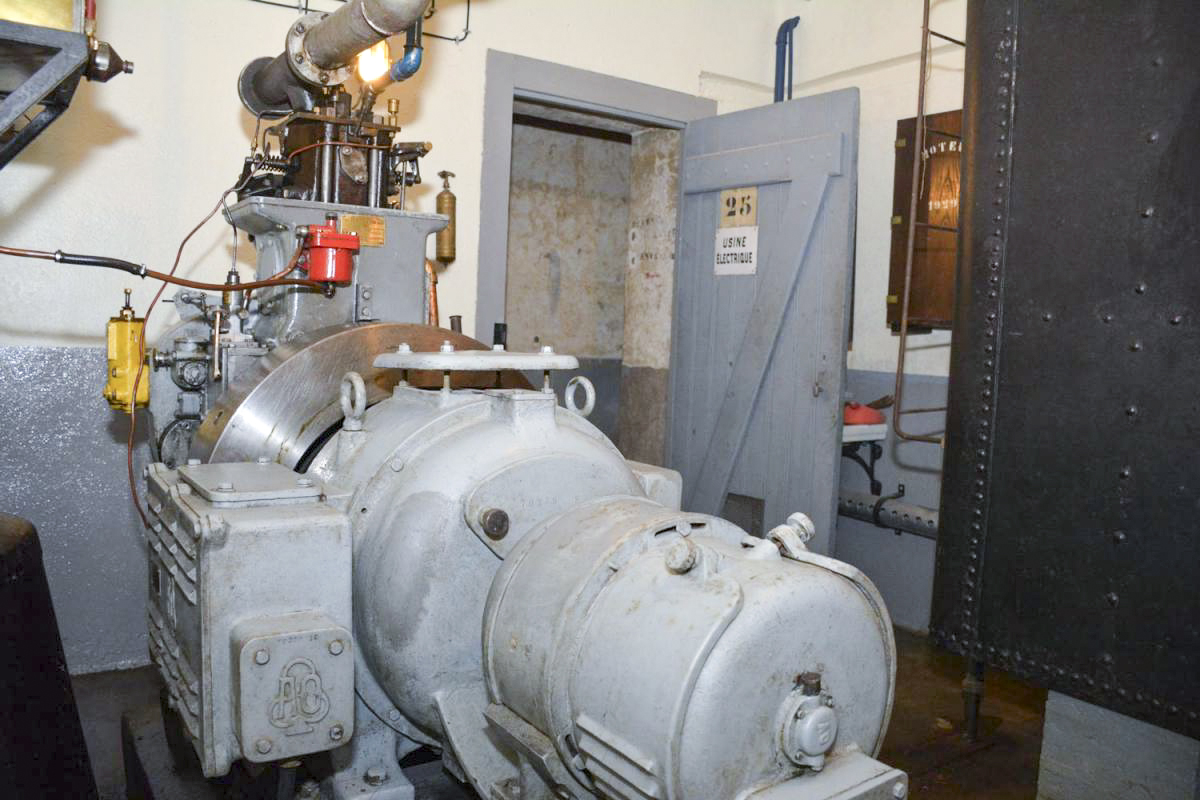

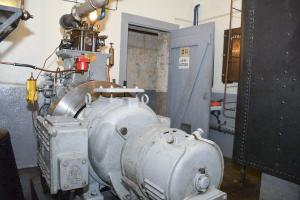

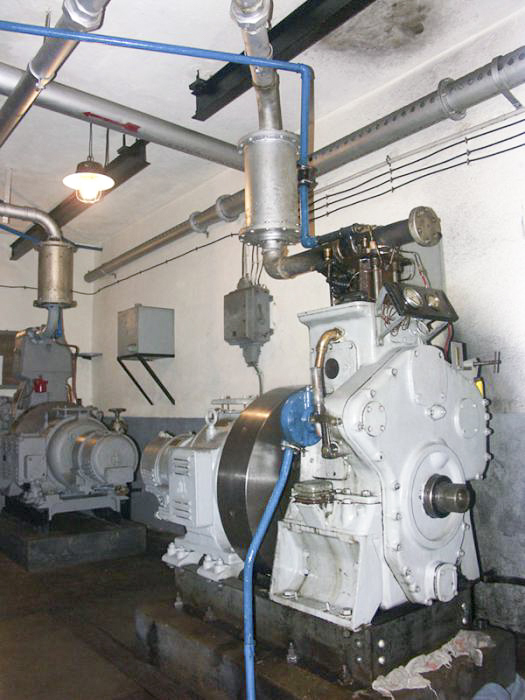

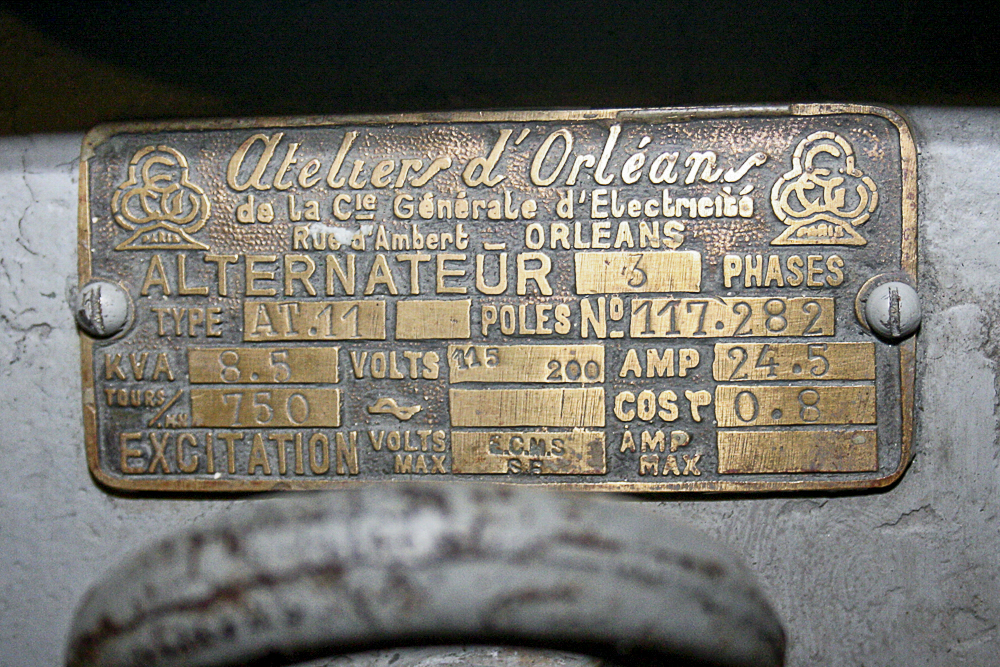

La production electrique est assurée par deux groupes électrogènes à moteur SUPDI type SAH 85 tournant à 750 t/mn et délivrant 13 cv (8,5kVA).
HISTORIQUE, Construction
Le plan d'implantation général de l'abri est approuvé par la CORF le 23 Décembre 1929 (approbation 349/CORF de l'ensemble des abris Moselle-Nied)
Le marché de construction du gros-œuvre a été attribué par adjudication, comme pour l'ensemble de la tranche Hummersberg-Metrich, à la société "la Construction Générale" de Metz le 13 Mars 1930, pour un montant de 1,9 MF.
Fin septembre 1931, les terrassements de l'abri sont avancés à 90%.
Source(s) :
SHD - 6V11100
Le marché de construction du gros-œuvre a été attribué par adjudication, comme pour l'ensemble de la tranche Hummersberg-Metrich, à la société "la Construction Générale" de Metz le 13 Mars 1930, pour un montant de 1,9 MF.
Fin septembre 1931, les terrassements de l'abri sont avancés à 90%.
Source(s) :
SHD - 6V11100
Contact et infos touristiques :
Organisation ou association en charge de ce site
Informations pour la visite
L'Abri du Bichel-Sud est ouvert à la visite toute l'année sur rendez-vous.
Informations touristiques mises à jour le 28/04/2021
Page n° 10482 mise à jour le 04/01/2023 -
© wikimaginot.eu 2018 / 2023
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Arnault JL Photo
BICHEL SUD - X19 - (Abri)

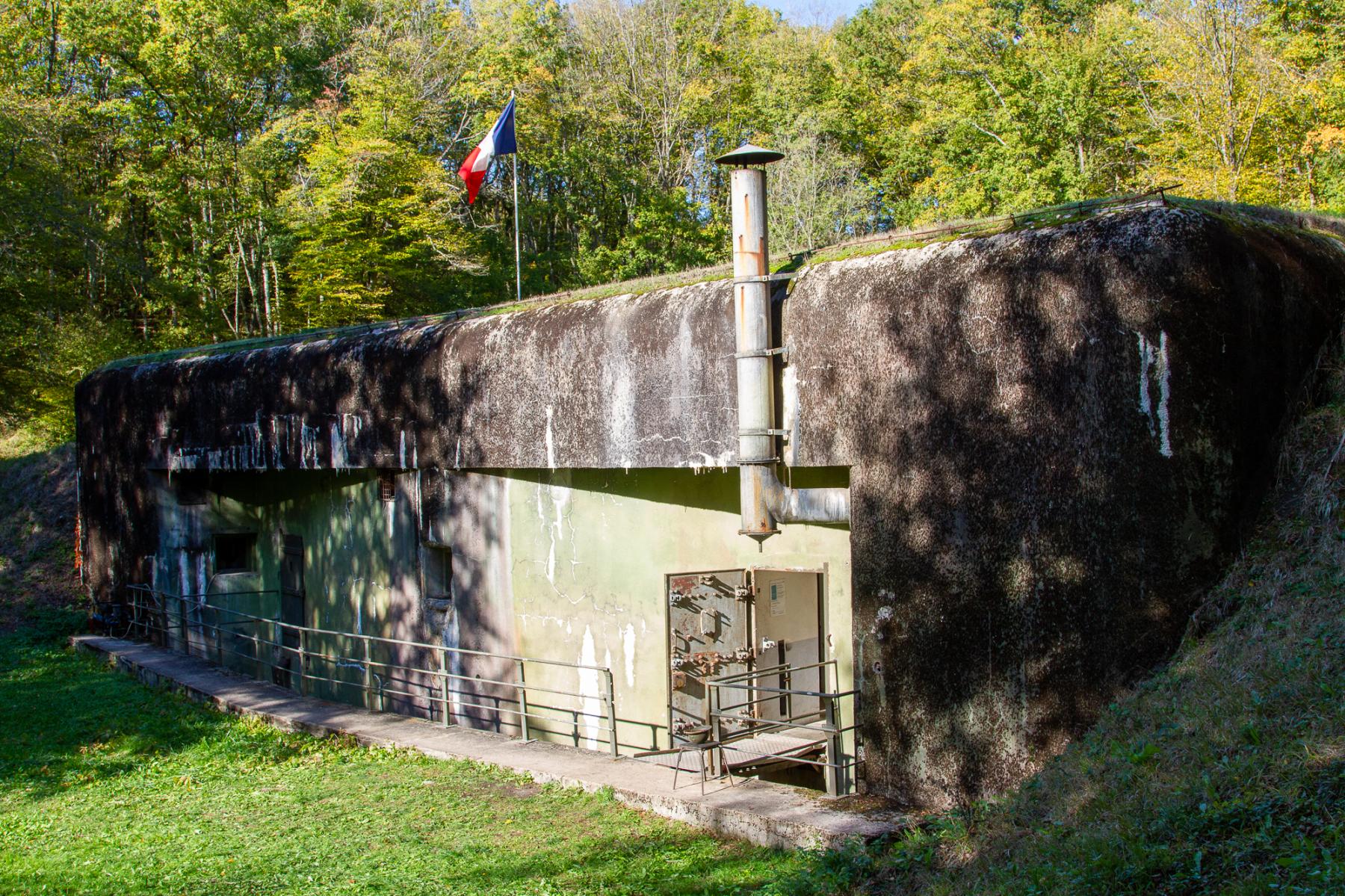

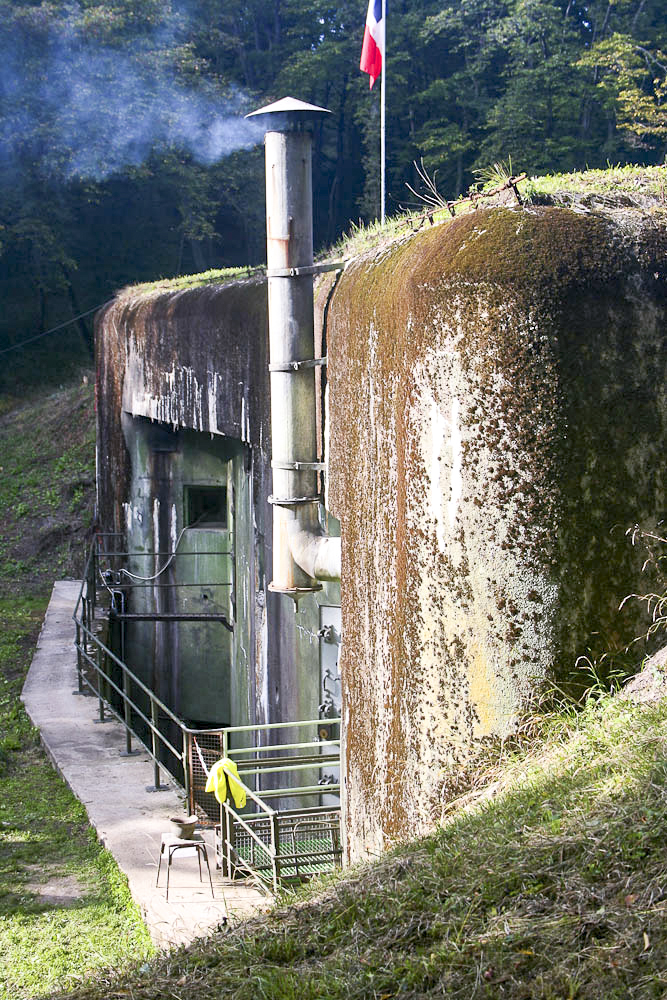

L'abri, vue exterieure
Auteur : Arnault JL Photo
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Arnault JL Photo
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 10801 - Taille écran 800 x 533 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10533 - Taille écran 800 x 600 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 111737 - Taille écran 1800 x 1199 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Vue latérale de l'abri
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92338 - Taille écran 667 x 1000 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 111740 - Taille écran 933 x 1400 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Schnoupf
BICHEL SUD - X19 - (Abri)
Le fossé diamant
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 16495 - Taille écran 524 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)

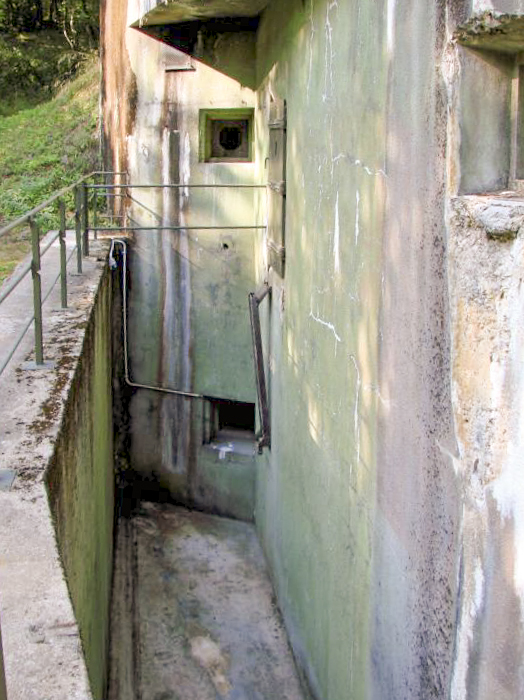

Vue latérale du fossé diamant. Noter le créneau de défense du fossé
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92337 - Taille écran 667 x 1000 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Schnoupf
BICHEL SUD - X19 - (Abri)
Le fossé diamant
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 16496 - Taille écran 524 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Créneau FM central de façade
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92336 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Schnoupf
BICHEL SUD - X19 - (Abri)
Créneau FM de la façade
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 16497 - Taille écran 933 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Schnoupf
BICHEL SUD - X19 - (Abri)
Les cloches GFM type A
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Schnoupf
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 16498 - Taille écran 933 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)

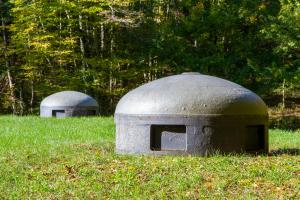

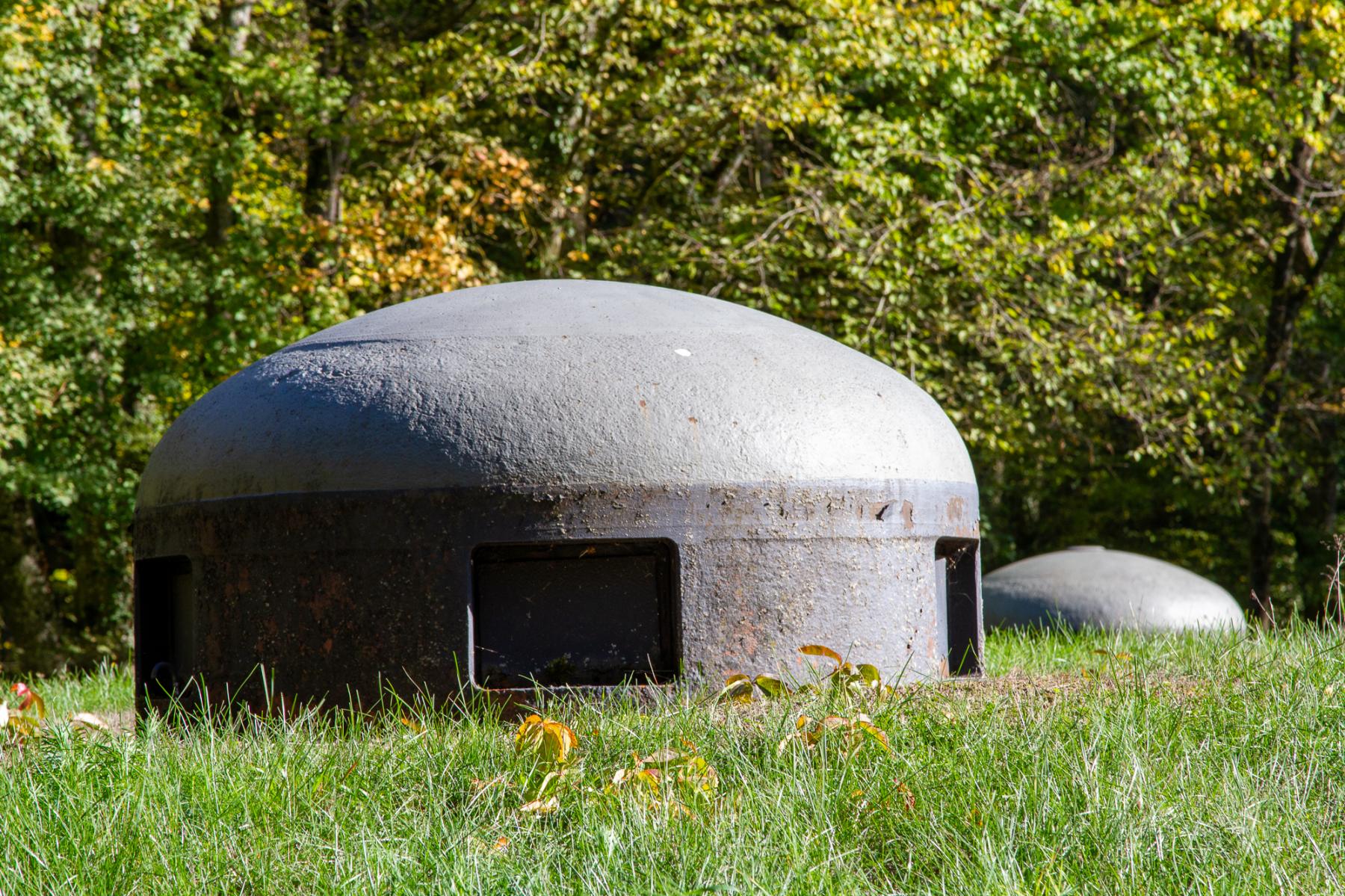

Vue des deux cloches GFM
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 111735 - Taille écran 1800 x 1199 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Vue des deux cloches GFM
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 92339 - Taille écran 1800 x 1199 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)

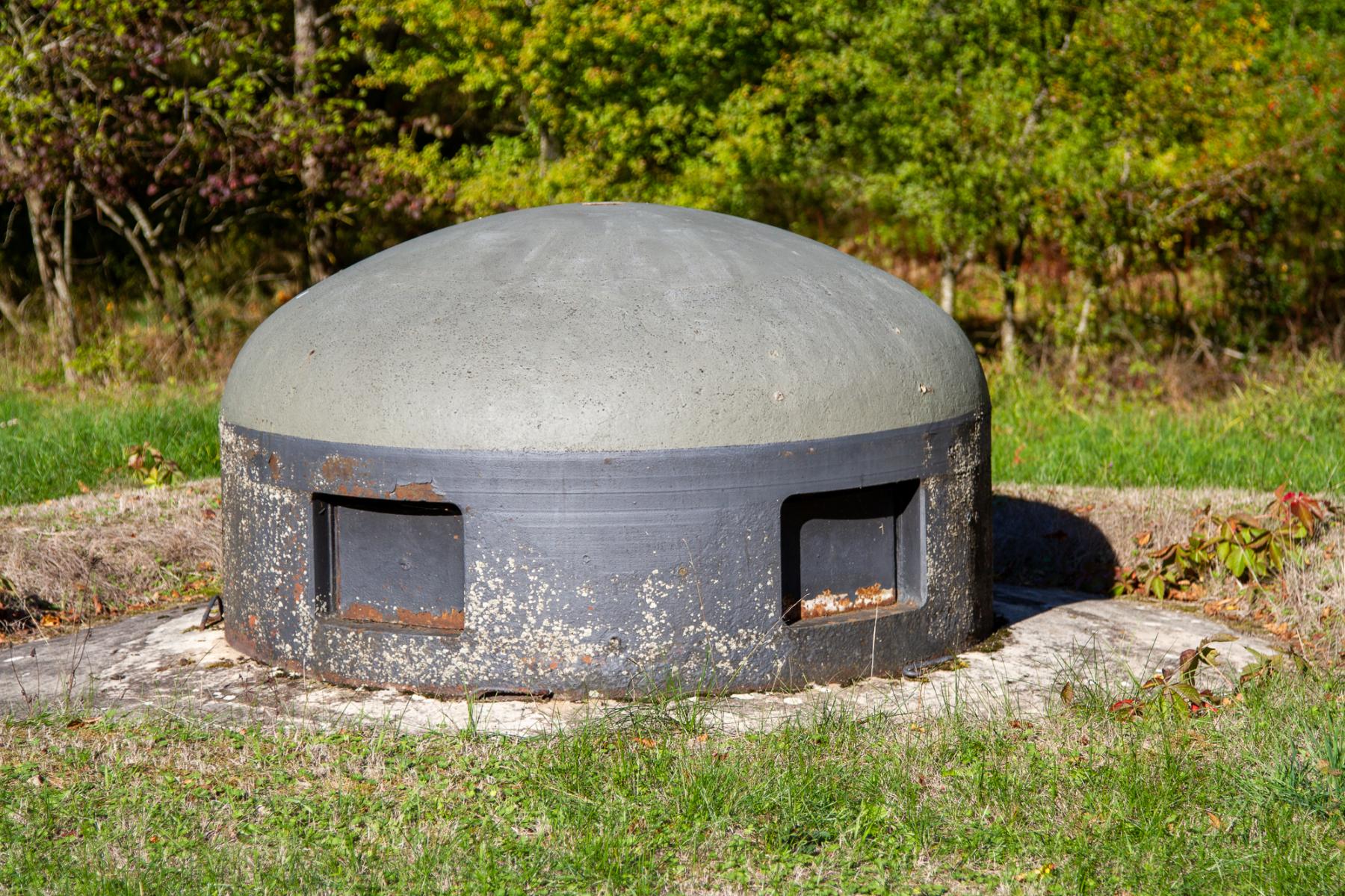

Cloche GFM
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 111736 - Taille écran 1800 x 1199 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)

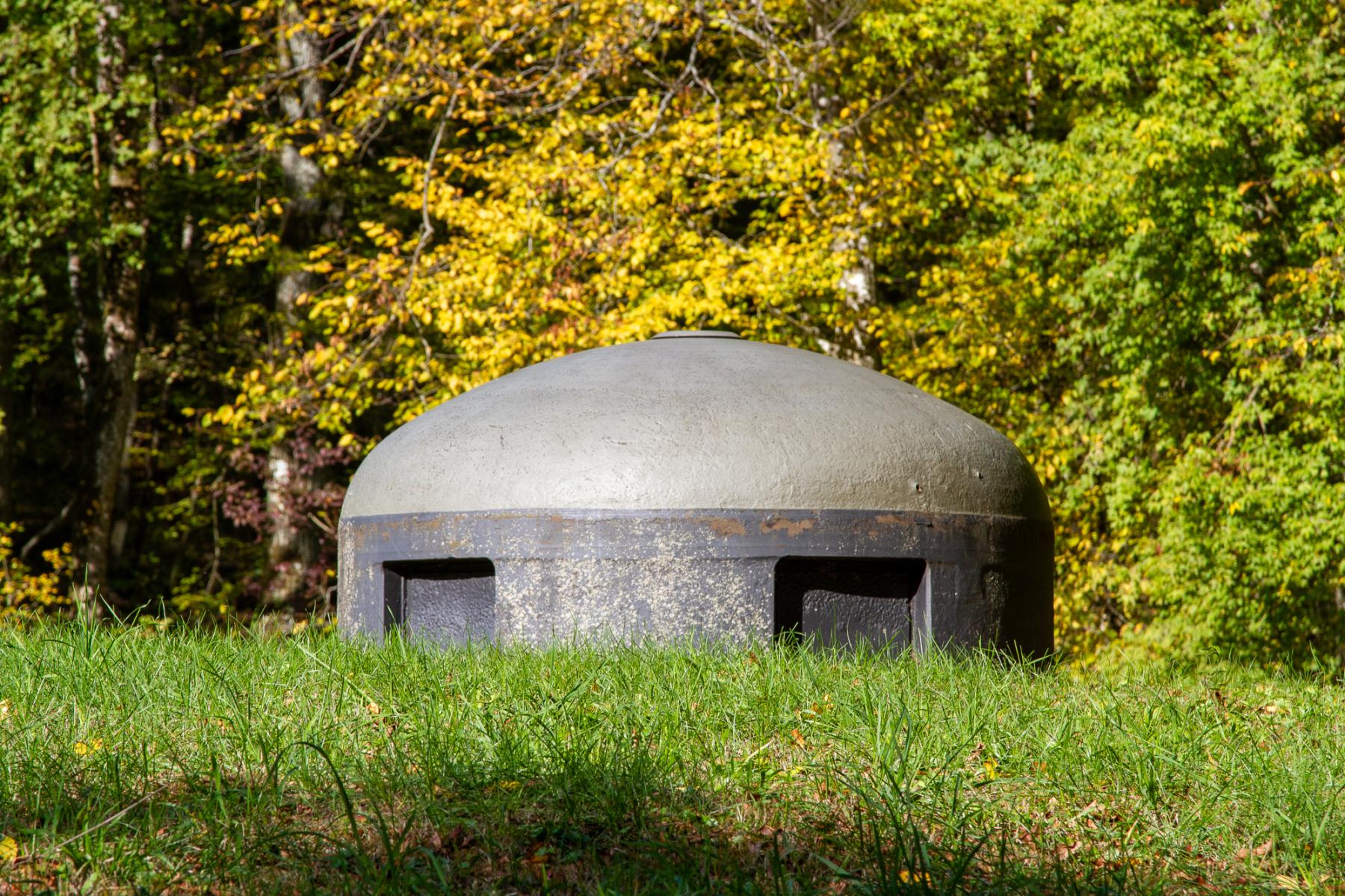

Cloche GFM
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 111734 - Taille écran 1800 x 1199 pixels
Prise le 09 oct. 2022 - Déposée le 14/10/2022
Prise le 09 oct. 2022 - Déposée le 14/10/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)

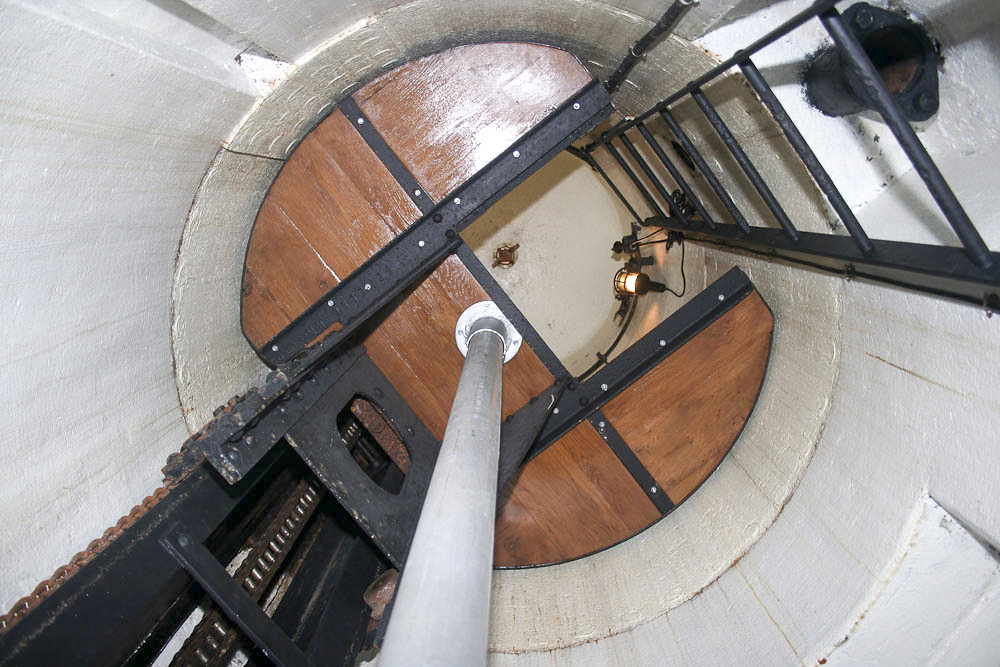

Puits de l'une des deux cloches GFM
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92342 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BICHEL SUD - X19 - (Abri)

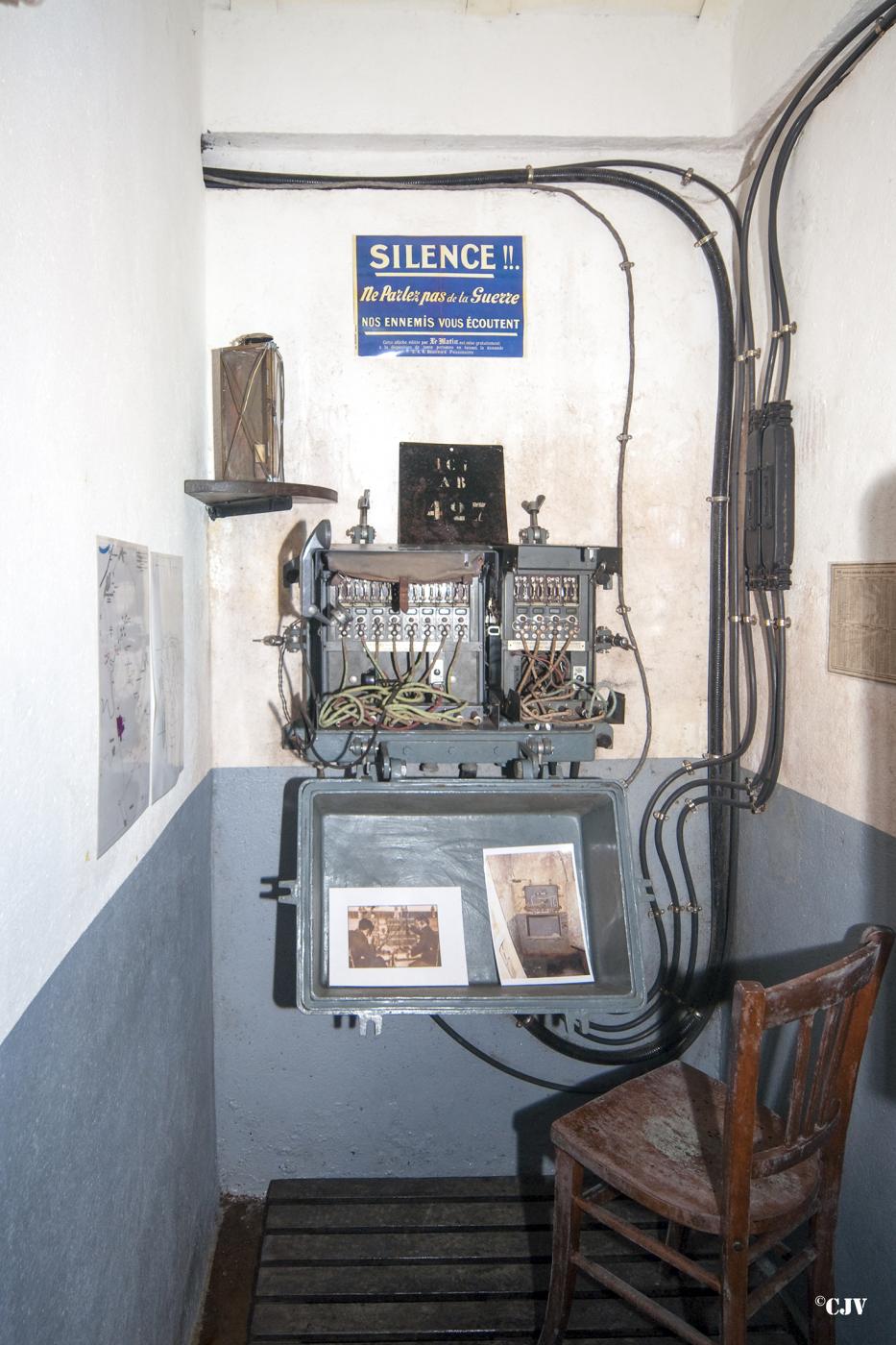

Le central téléphonique de l'abri
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39236 - Taille écran 933 x 1400 pixels
Prise le 20 juin 2010 - Déposée le 26/02/2022
Prise le 20 juin 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)

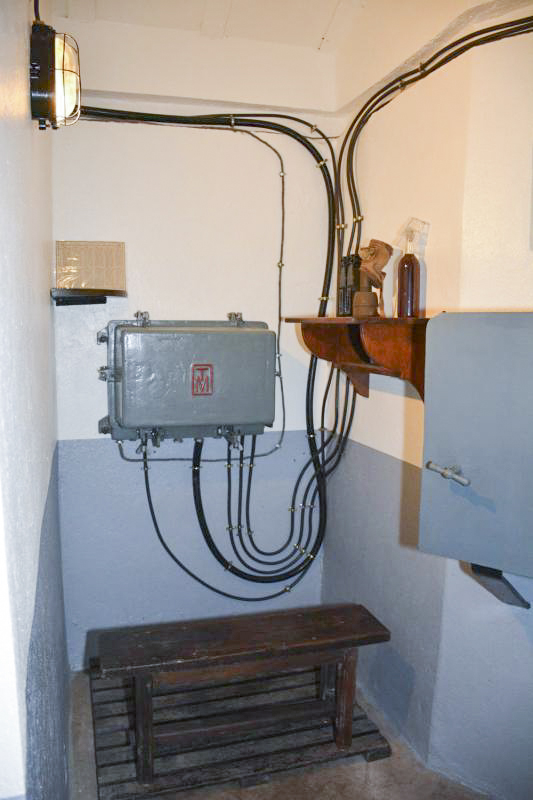

Le central téléphonique, carters fermés
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44491 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
Les latrines à l'étage supérieur
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44496 - Taille écran 533 x 789 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Créneau FM de façade
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92341 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
BICHEL SUD - X19 - (Abri)

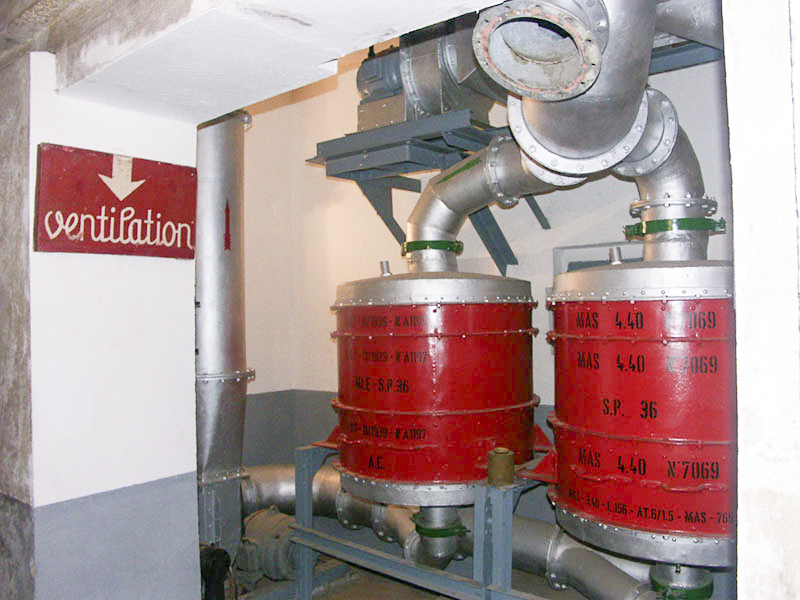

Les filtres à air modèle SP 36
Auteur : Pascal LAMBERT
CC BY - Paternité
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10538 - Taille écran 800 x 600 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Sylvie Laure LAMBERT
CC-O - Oeuvre personelle libre de droits Photo n° 106337 - Taille écran 1800 x 1350 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
BICHEL SUD - X19 - (Abri)

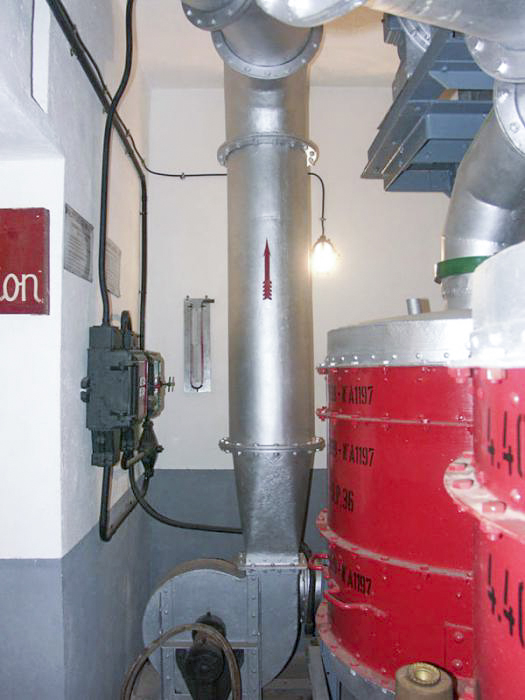

Détail de la batterie de filtre et du système de ventilation
Auteur : Pascal LAMBERT
CC BY - Paternité
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10539 - Taille écran 525 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
Vue 'éclatée' du'n filtre à gaz modèle SP 36.
Noter les différents étages de filtration, l'air passant de haut en bas
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Noter les différents étages de filtration, l'air passant de haut en bas
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 43918 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri du BICHEL Sud
Plaque de la Maison Frédéric Fouché ayant fourni les matériels de ventilation composant l'installation de l'abri
Auteur : LAMBERT Pascal
CC BY-ND - Paternité - Pas de modification
Auteur : LAMBERT Pascal
CC BY-ND - Paternité - Pas de modification Photo n° 44326 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Usine électrique
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 101803 - Taille écran 667 x 1000 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
Abri du BICHEL Sud
L'usine électrique de l'abri
Moteurs Supdi type 1SAE de 13 cv
Auteur : Pascal LAMBERT
CC BY - Paternité
Moteurs Supdi type 1SAE de 13 cv
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10540 - Taille écran 525 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri du BICHEL Sud
L'usine électrique
Groupe électrogène à moteur SUPDI type 1SAE de 13 CV
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Groupe électrogène à moteur SUPDI type 1SAE de 13 CV
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44500 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri du BICHEL Sud
L'usine électrique
Groupe électrogène à moteur SUPDI type 1SAE de 13 CV
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Groupe électrogène à moteur SUPDI type 1SAE de 13 CV
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44501 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Plaque constructeur Ateliers d'Orléans du moteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 92340 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 02/03/2021
Prise le 18 sept. 2010 - Déposée le 02/03/2021
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Plaque constructeur Ateliers d'Orléans d'alternateur type AT.11
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 101801 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 26/02/2022
Prise le 18 sept. 2010 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Détails panneau d'entretien des moteurs
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 81506 - Taille écran 1200 x 792 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Sylvie Laure LAMBERT
CC-O - Oeuvre personelle libre de droits Photo n° 106340 - Taille écran 1800 x 1350 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Détails usine
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 76948 - Taille écran 900 x 722 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
L'atelier des électromécaniciens de l'abri
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44499 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Sylvie Laure LAMBERT
CC-O - Oeuvre personelle libre de droits Photo n° 106339 - Taille écran 1800 x 1350 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10535 - Taille écran 525 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Couloir étage supérieur.
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 81508 - Taille écran 600 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BICHEL SUD - X19 - (Abri)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39235 - Taille écran 1800 x 1197 pixels
Prise le 17 sept. 2006 - Déposée le 26/02/2022
Prise le 17 sept. 2006 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
Le système de treuil pour acheminer des matériels au sous-sol
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44490 - Taille écran 516 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Michel Teiten
BICHEL SUD - X19 - (Abri)
Escalier d'accès à l'étage inférieur avec un filtre de rechange accroché au palan
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 101802 - Taille écran 1000 x 667 pixels
Prise le 18 sept. 2010 - Déposée le 19/10/2021
Prise le 18 sept. 2010 - Déposée le 19/10/2021
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
Bas de l'escalier
Filtres type SP 36 de rechange
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Filtres type SP 36 de rechange
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44497 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Couloir étage inférieur
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité
Auteur : Sylvie Laure LAMBERT
CC BY - Paternité Photo n° 81507 - Taille écran 600 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BICHEL SUD - X19 - (Abri)
La cuisinière avant restauration
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39231 - Taille écran 1800 x 1274 pixels
Prise en mai 1998 - Déposée le 26/02/2022
Prise en mai 1998 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
La cuisine
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44492 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri du BICHEL Sud
La cuisinière François Vaillant type 0bis
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44494 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri d'intervalle du Bichel Sud
Plaque d'identification de la cuisinière type 0bis pour 100 rationnaires
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 47539 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri d'intervalle du Bichel Sud
Plaque d'identification de la cuisinière type 0bis pour 100 rationnaires
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 47537 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
La cuisine
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44493 - Taille écran 1200 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
Abri du BICHEL Sud
La cuisine
La chaudière à vapeur de marque IDEAL ASTRA assurant le chauffage de l'abri
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
La chaudière à vapeur de marque IDEAL ASTRA assurant le chauffage de l'abri
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44495 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Pascal LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Pascal LAMBERT
CC BY - Paternité Photo n° 10534 - Taille écran 525 x 700 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BICHEL SUD - X19 - (Abri)
Chambrée d'officiers
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39233 - Taille écran 1800 x 1197 pixels
Prise le 17 sept. 2006 - Déposée le 26/02/2022
Prise le 17 sept. 2006 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
Sylvie Laure LAMBERT
BICHEL SUD - X19 - (Abri)
Auteur : Sylvie Laure LAMBERT
CC-O - Oeuvre personelle libre de droits Photo n° 106338 - Taille écran 1253 x 1400 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
BICHEL SUD - X19 - (Abri)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 39234 - Taille écran 1800 x 1197 pixels
Prise le 17 sept. 2006 - Déposée le 26/02/2022
Prise le 17 sept. 2006 - Déposée le 26/02/2022
wikislides - © wikimaginot.eu
LAMBERT Pascal
BICHEL SUD - X19 - (Abri)
L'infirmerie
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-SA -Paternité - Partage à l'identique Photo n° 44498 - Taille écran 533 x 800 pixels
Déposée le 26/02/2022
Déposée le 26/02/2022
wikislides - © wikimaginot.eu
