BOIS de CATTENOM - X14

( Abri )


L'ouvrage est ouvert au public









Secteur Fortifié
SFT - SF Thionville

Sous Secteur
Hettange-Grande

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
CATTENOM (57570)

Lieu-dit / Parcelle
Hutweiler

Coordonnées
49.433003 - 6.234282

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Complet





Plan type


Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.


Ligne Maginot - Abri de Surface CORF pour deux sections - selon Notice relative à l

Généralités


Alternative imaginée par la CORF aux abris caverne pour réserves locales, les abris de surface sont des monolithes de béton destinés à abriter jusqu'à l'équivalent d'une compagnie. Ils font l'objet d'un chapitre spécifique dans la Notice du 27 Décembre 1929 relative à l’organisation d'abris pour les r..........
Plus d'informations ...



Notes et informations



ARMEMENT, Infanterie

Organes de défense de l'abri :

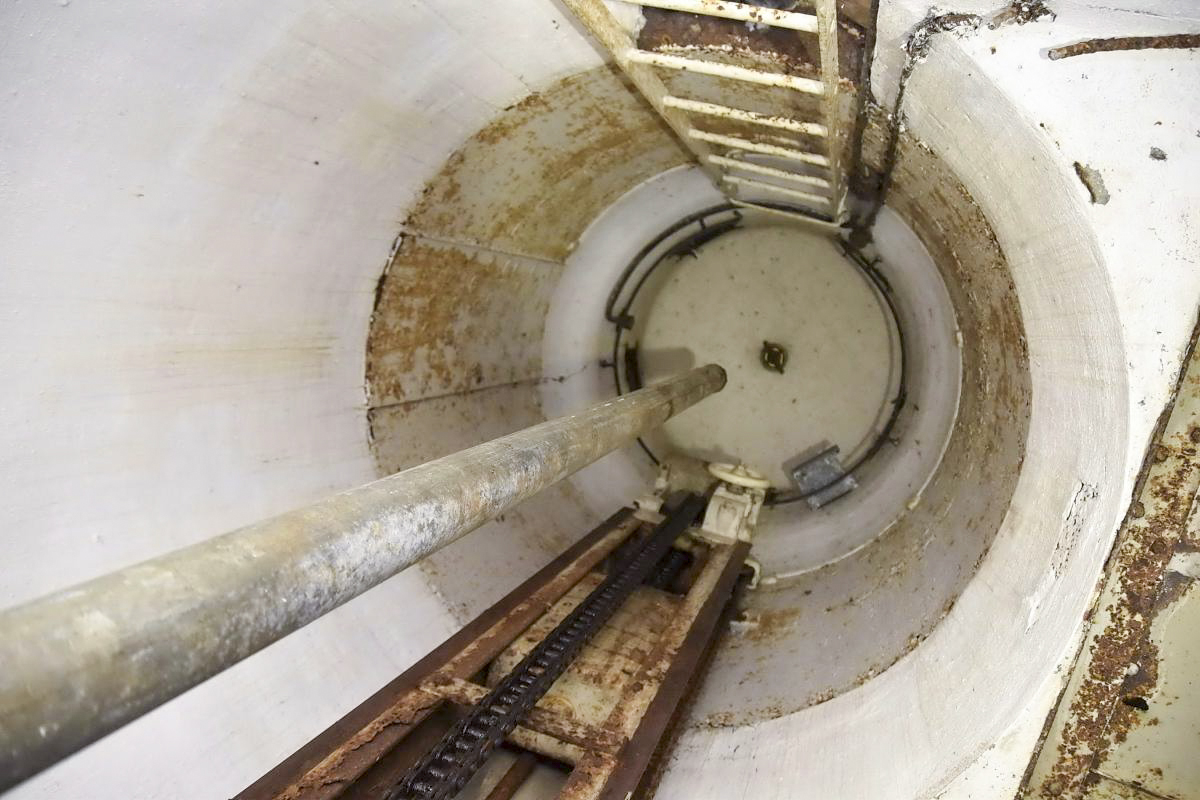

- 2 cloches GFM de Type A à 5 créneaux
- 5 créneaux de flanquement pour FM
- 2 créneaux pour FM de défense d'entrée
Source(s) :
Répertoire Fortifications SF Thionville (33N19)



CONSTRUCTION, Cout

Le cout total de construction et d’équipement de l'abri s'élève à 4 147 000 Frs au 01 juillet 36
Cf. document joint
Source(s) :
SHD - 9 NN 4423



CONSTRUCTION, Description

Abri d'intervalle CORF pour une section construit sur deux niveaux


CONSTRUCTION, Plan type

L'abri est à la taille près relativement conforme au plan-type, aux différences suivantes :

- les cloches GFM sont côté arrière sur les caponnières et non côté avant.
- la distribution des locaux est un peu différente : usine au sous-sol par exemple.


DENOMINATION, Dénominations alternatives

Appellation X 14

Lors de sa construction, l'abri était dénommé Utweiller, du nom du lieu-dit. Certaines gaines de ventilation portent encore un marquage avec cette dénomination


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de l'abri du Bois de Cattenom au réseau téléphonique de la fortification Maginot était 515
Source(s) :
Ordre pour les transmissions du 27 mai 1940



EFFECTIF, Commandement et/ou unité

Un document de la IIIe Armée de septembre 1937, indique que l'abri servirait de lieu de stockage de matériel et point de convocation pour les réservistes B1 de la 2e CM du I/168e RIF (Temps de guerre).
Source(s) :
SHD - 29N116

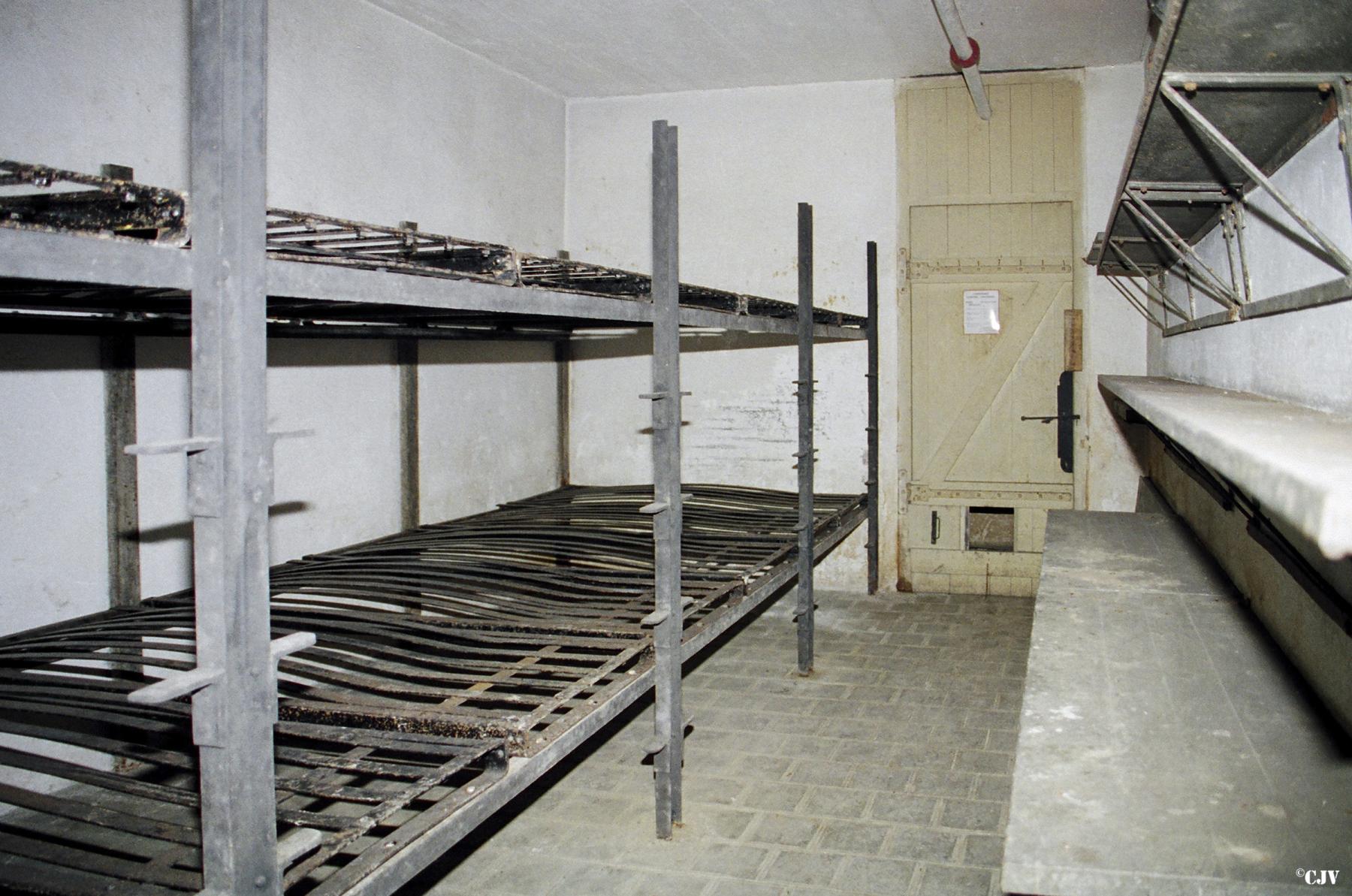

Nombre de places :
- 2 officiers
- 48 sous-officiers et hommes de troupe
Source(s) :
Répertoire Fortifications SF Thionville (33N19)



EQUIPEMENT, Electrique

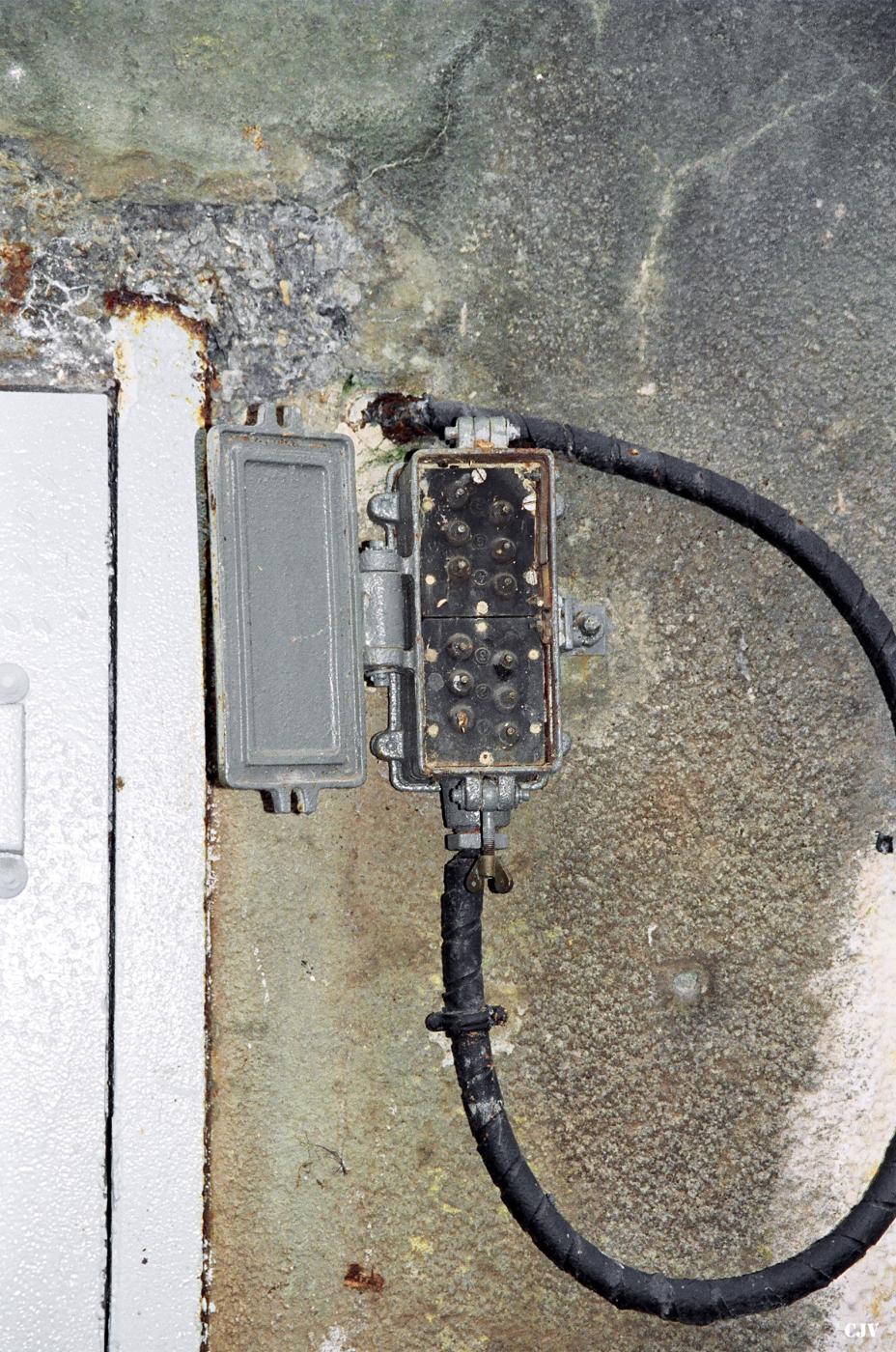

Comme tous les abris, casemates et petits ouvrages de la ligne maginot, la distribution électrique de l'abri du Bois de Cattenom est assurée en 220 V triphasé (ventilation, chauffage électrique, pompage de l'eau) et en 11O V monophasé (éclairage et prises électriques).

L'alimentation électrique de l'abri est assurée par une source extérieure (alimentation depuis l'ouvrage voisin du Kobenbusch) en 400V triphasé. Un transformateur permet de ramener la tension à celle de la distribution de l'abri.
En cas de coupure de cette alimentation, une usine électrique dotée de deux groupes électrogènes à moteur SUPDI assurait la fourniture de l'énergie électrique de l'abri.


EQUIPEMENT, Transmissions

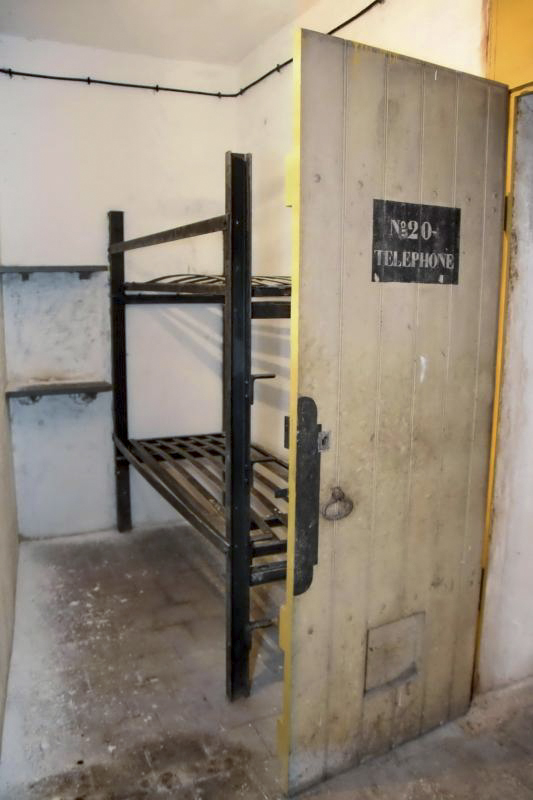

L'abri est doté d'un central téléphonique composé d'un carter étanche pour standard à 8 directions TM32.
Il est raccordé au réseau téléphonique par un cable souterrain à 3 paires depuis la chambre de coupure 26 T

Il est dépourvu d'équipement de radiotélégraphie


ETAT ACTUEL , Etat - utilisation actuelle

2004 - L'abri est la propriété de la Commune de Cattenom qui l'a confié à l'association LMCE qui en assure la conservation.

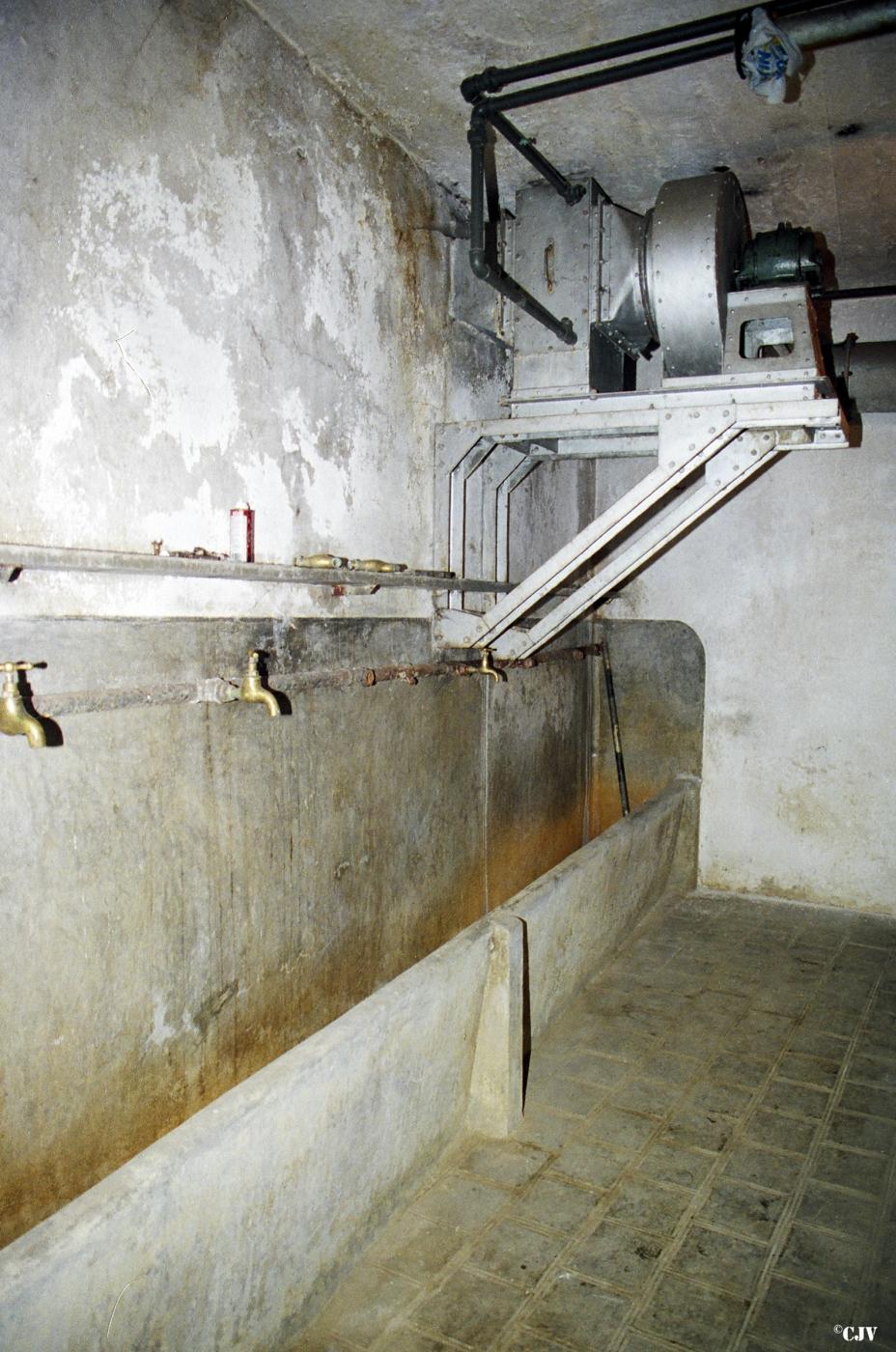

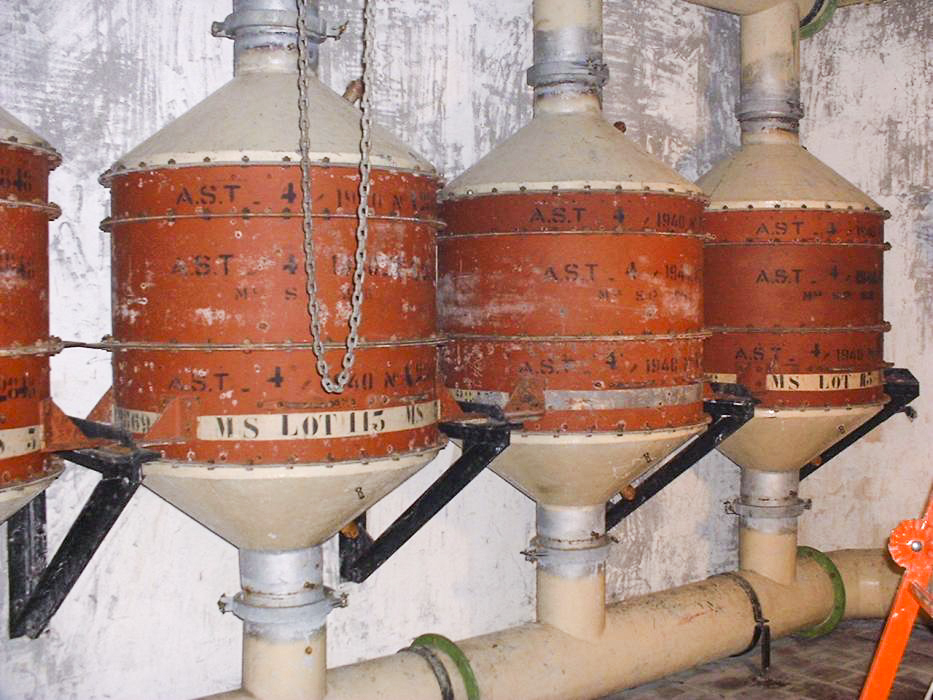

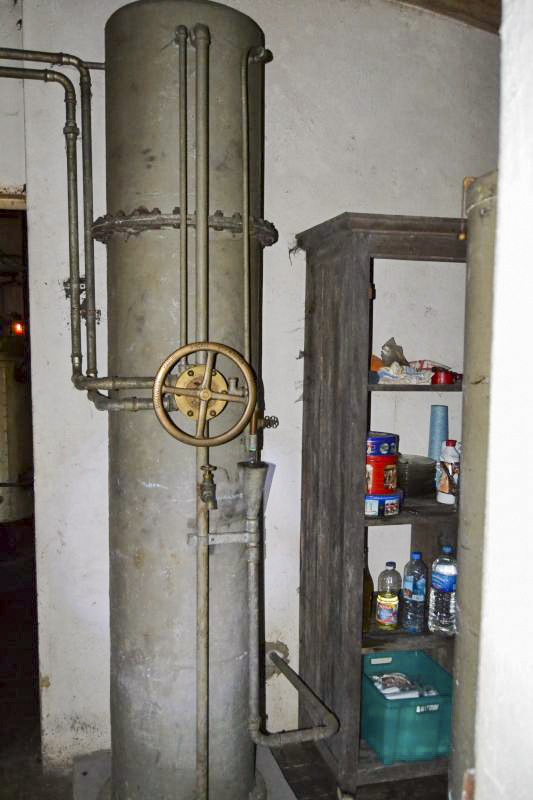

Il est doté de la totalité de ses équipements et ceux ci sont en grande partie fonctionnels (usine, cuisine, puit, ventilation)


HISTORIQUE, Construction

Le marché de construction du gros-œuvre - comme sous-élément de la tranche de chantier n°8 - est adjugé le 20 Décembre 1929 à l'entreprise VERDUN FORTIFICATIONS de Belleville (Meuse) pour un montant total de 2,6 MF. Rappel : la tranche n°8 des travaux de 1929 va de SENTZICH à BASSE-PARTHE.

Le plan de masse et d'implantation de l'abri est seulement approuvé le 27 Mai 1930 (Note 177/S de la DTF Metz-Ouest).

Les terrassements sont achevés en Octobre 1931, représentant 17.000 m3.

Le représentant de l'entreprise est Mr Demenois, le chef de chantier du Génie est le Cne Nicot
Source(s) :
SHD - 6V11100



Contact et infos touristiques :


Organisation ou association en charge de ce site



Informations pour la visite

L'ouvrage est ouvert au public toute l'année sur rendez-vous.
Les rendez vous peuvent se prendre sur le site internet de l'association
Informations touristiques mises à jour le 03/01/2022

Source(s) :
Association LMCE
