EDLING Sud - C61

( Casemate d'infanterie )


L'ouvrage est ouvert au public









Secteur Fortifié
SFB - SF Boulay

Sous Secteur
Burtoncourt

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
HESTROFF (57320)

Lieu-dit / Parcelle
Grün

Coordonnées
49.274991 - 6.436671

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Complet





Notes et informations



ARMEMENT, Infanterie


L'armement de la casemate d'Edling Sud était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 créneau pour fusil mitrailleur 24-29

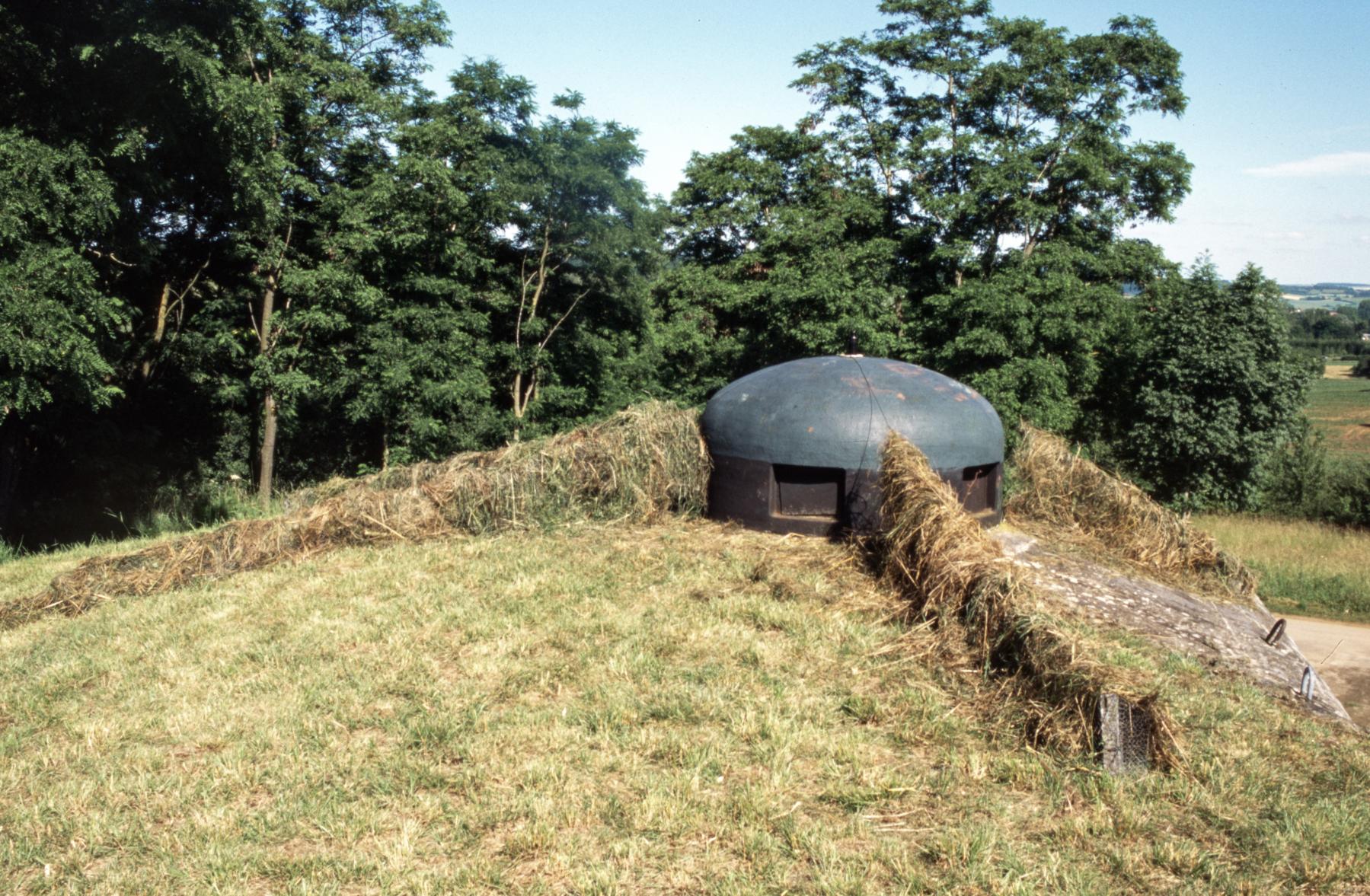

- 1 Cloche GFM type A (FM et mortier de 50 mm)
- 2 créneaux pour fusil mitrailleur 24-29 pour la défense rapprochée de l'entrée dont un de porte
- 2 goulottes lance grenade pour La Défense du fossé

Un jumelage de FM 24-29 était stocké dans la casemate pouvant être utilisé en remplacement d'un jumelage de mitrailleuses Reibel MAC 31
Source(s) :
Génie - Récapitulatif de l'armement des casemates.



La dotation en munitions est la suivante :

- 80000 cartouches de 7,5mm - pour jumelages de la chambre de tir
- 2000 cartouches de 7,5mm - Pour créneaux de Façade
- 10000 cartouches de 7,5mm - Pour cloche de guetteur
- 600 cartouches de 47mm
- 1000 Grenades de 50mm - Cloche de guetteur
- 240 Grenades pour goulottes


ARMEMENT, Spécificités


Le creneau destiné a recevoir indifferemment un canon anti-char ou un jumelage de mitrailleuses aurait été provisoirement armé d'un jumelage de F.M


DENOMINATION, Dénomination officielle


Anciennement Casemate de Edling Ouest.
Aussi appelée Sud d'Edling


DENOMINATION, Indicatifs et n° d'abonné


Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était 669
Source(s) :
SHD - Carton 33N14



EFFECTIF, Commandement et/ou unité


L'effectif normal était de 15 hommes issus du 162°RIF

L'effectif restreint indispensable au fonctionnement de la casemate était de 11 hommes:
- 1 Chef de Casemate (SC Périer)
- 2 Caporaux
- 2 Tireurs
- 2 Aides Tireurs
- 2 Mecaniciens
- 2 Guetteurs


EQUIPEMENT, Electrique


La casemate d'Edling Sud était alimenté en électricité depuis le réseau civil par un poste de transformation extérieur.
En cas de coupure du réseau civil, l'usine électrique dotée d'une groupe électrogène à moteur CLM 1 PJ 65 de 8CV fournissant 5 KVA en 220V triphasé avec neutre


EQUIPEMENT, Hydraulique


La casemate est alimentée en eau par un puits d'une profondeur de 15m70 debit ant jusqu'à 360litres-heures. Ce puit est équipé d'une pompe a bras à transmission hydraulique
Le stocka-ge est assuré par 2 réservoirs de 1000 litres pour l'eau de consommation courante et 1 réservoir d'eau de refoidissement de moteur de 1000 litres


ETAT ACTUEL , Etat - utilisation actuelle


La Casemate est entretenue et visitable sur rendez-vous


HISTORIQUE, Chronologie


Une conference d'organisation d'un champ de tir de circonstance pour les casemates d 'Edling s'est tenue à la Mairie d'Hestroff le 8 Fevrier 1939 à 14h30 .

Des tirs d'épreuve avec boites en boissellerie ont eu lieu a la casemate d'Edling sud le 27 Fevrier 1939 entre 9heures et 12 heures et entre 13 heures et 14 heures


HISTORIQUE, Construction


Le marché de gros-œuvre est adjugé le 20 Décembre 1929 à la société GIANOTTI de Paris, comme pour toute la tranche qui va du Mt des Welches au bois de Bousse. La part spécifique au couple de casemates se monte à 1,03 MF.

Le plan d'implantation technique des deux casemates est approuvé le 6 Octobre 1930 par la CORF (note 323/ORF). Le chantier débute à cette époque.

Au 1er Octobre 1931, les terrassements sont achevés ainsi que le sous-radier des deux blocs. Les matériaux pour le bétonnage viennent d'être acheminés et la coulée de béton doit démarrer sous peu. On en profite pour forer le puits d'alimentation en eau de la casemate Sud.
Source(s) :
SHD - 2V11100



Description touristique

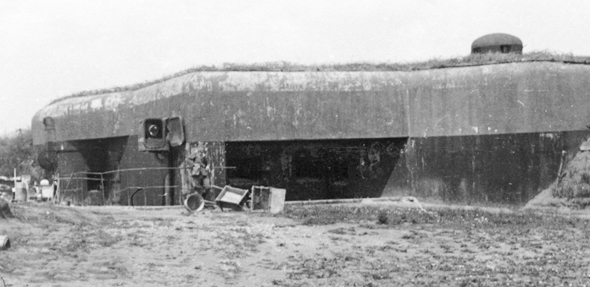

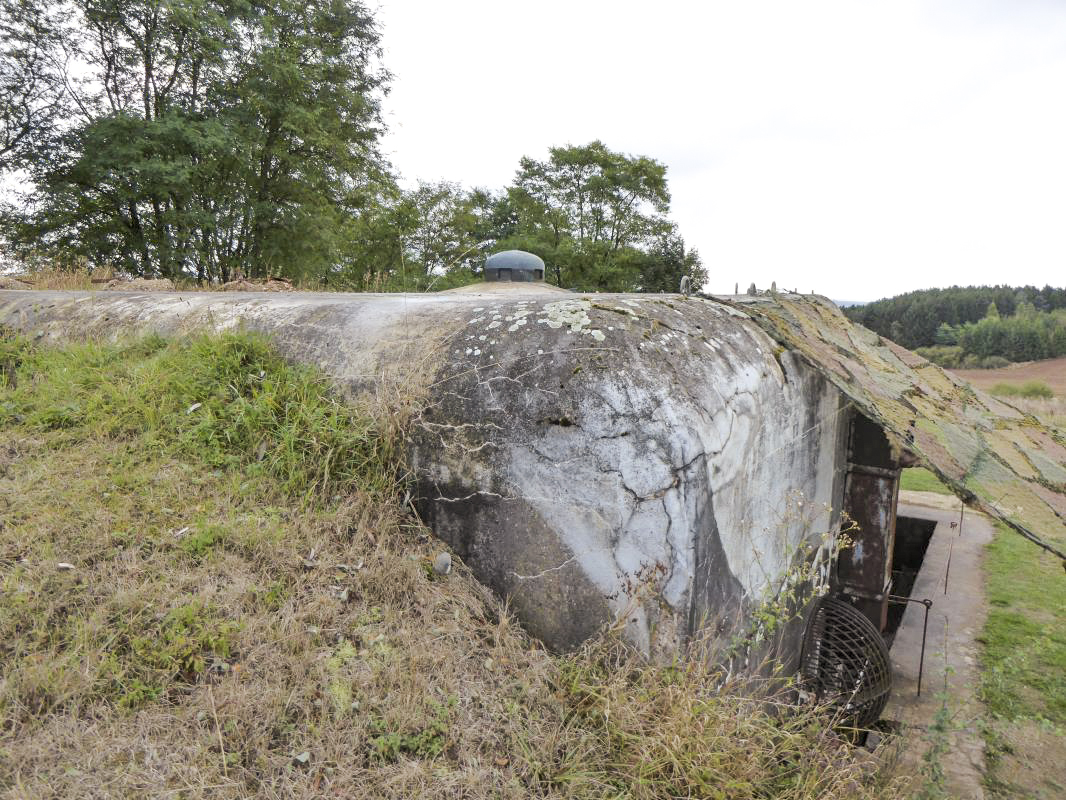

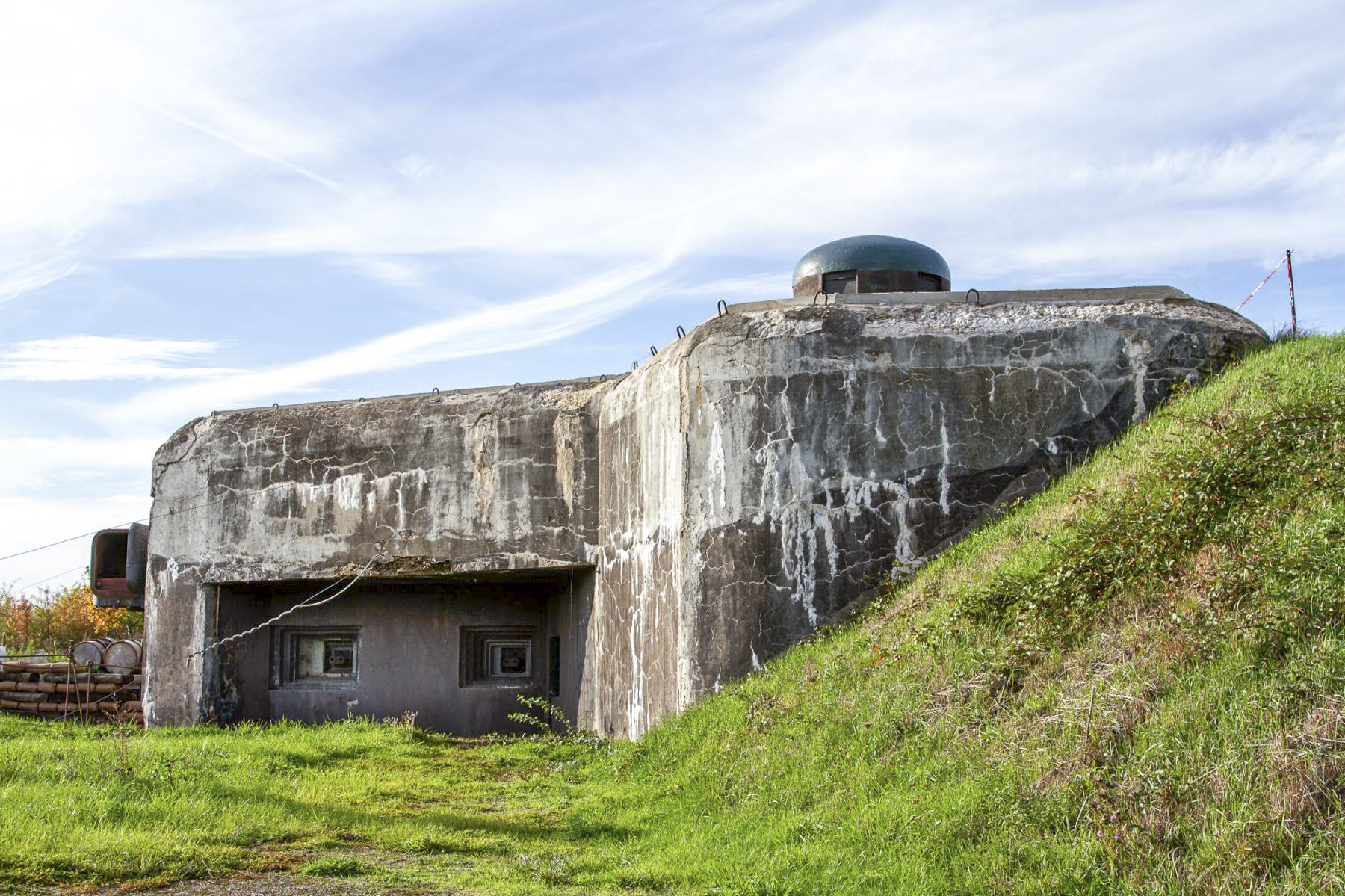

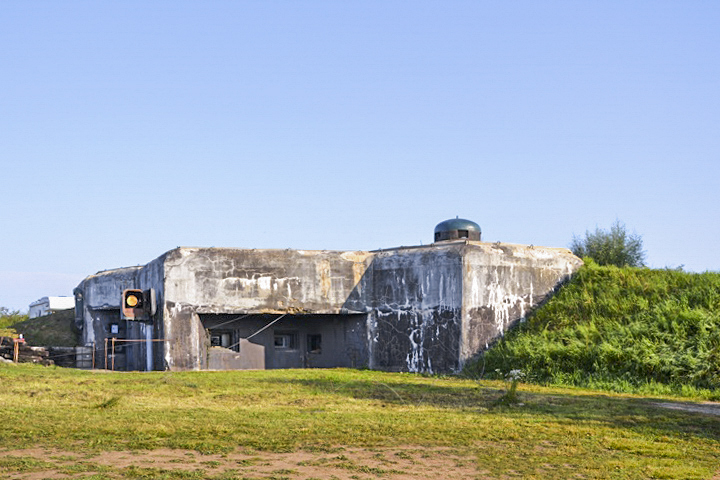

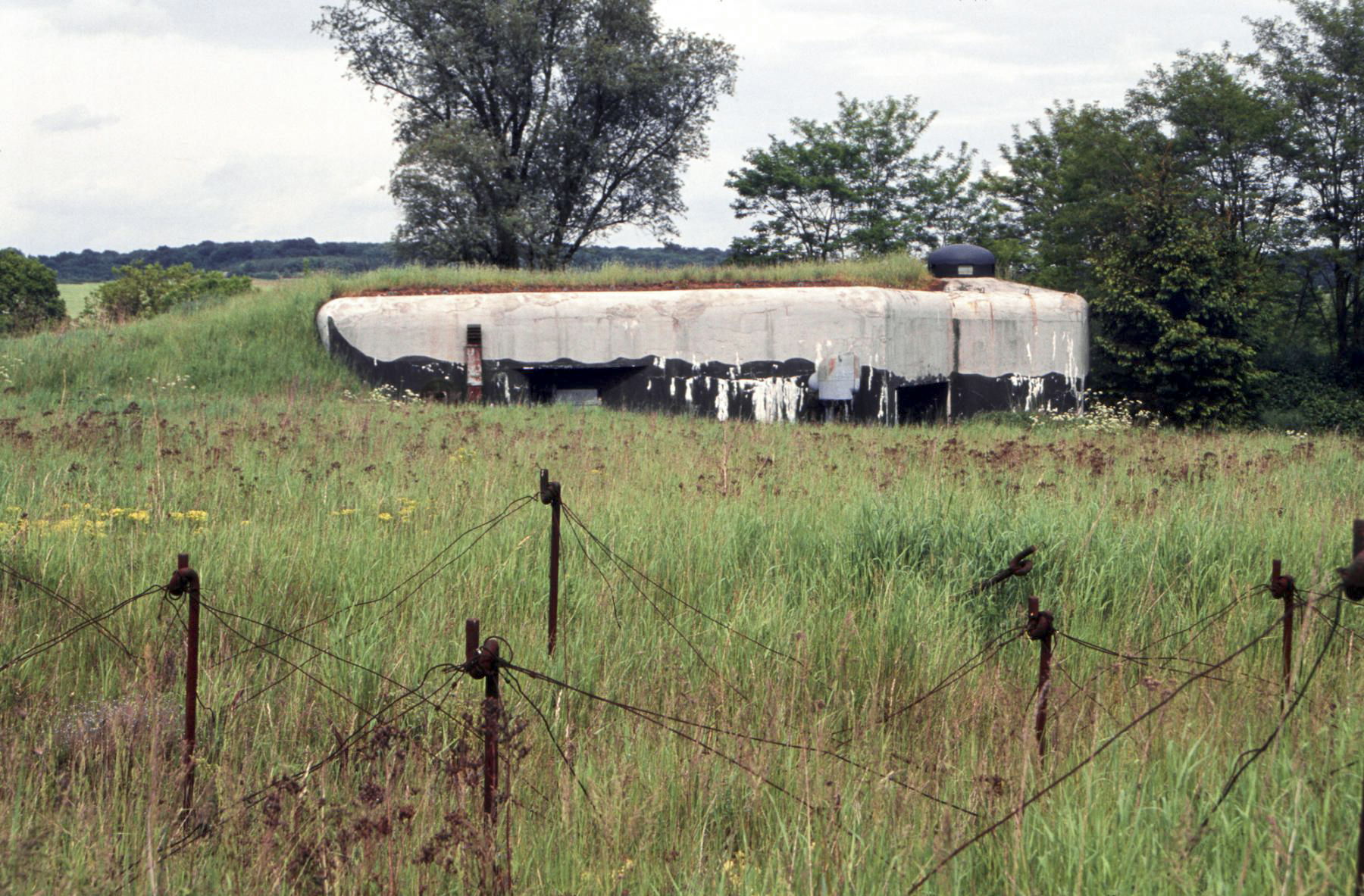

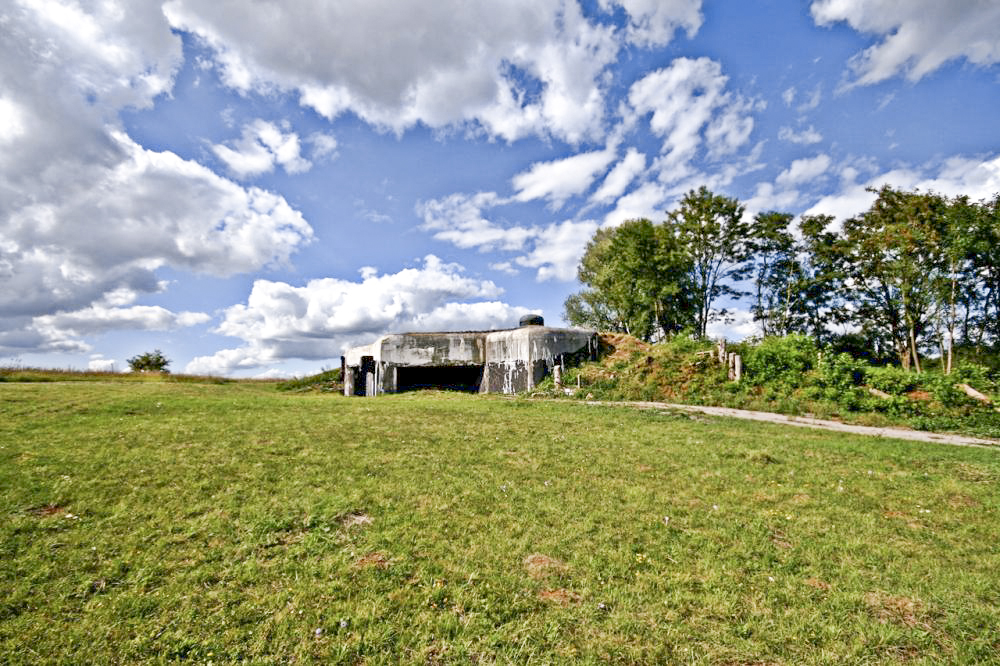

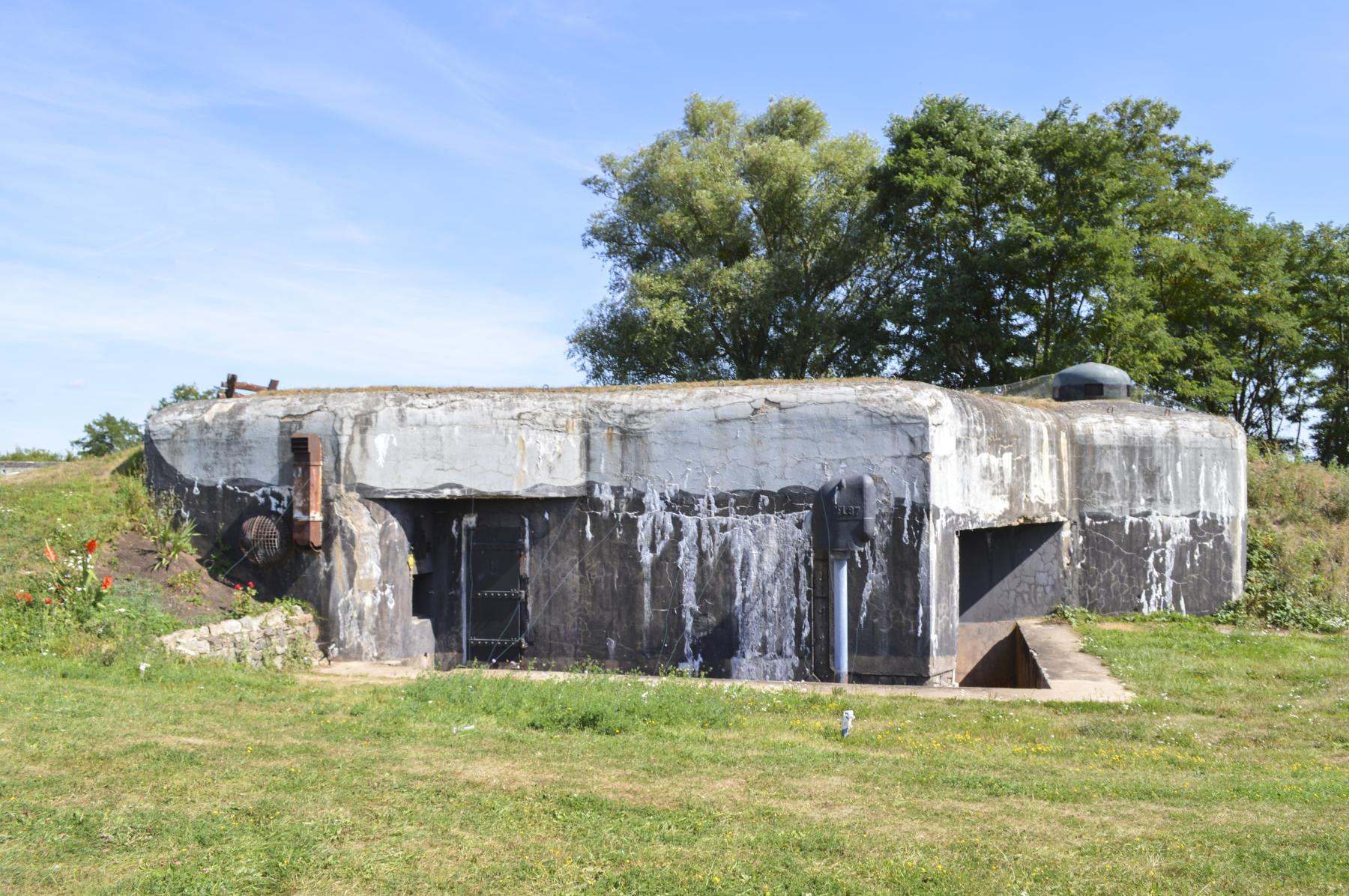

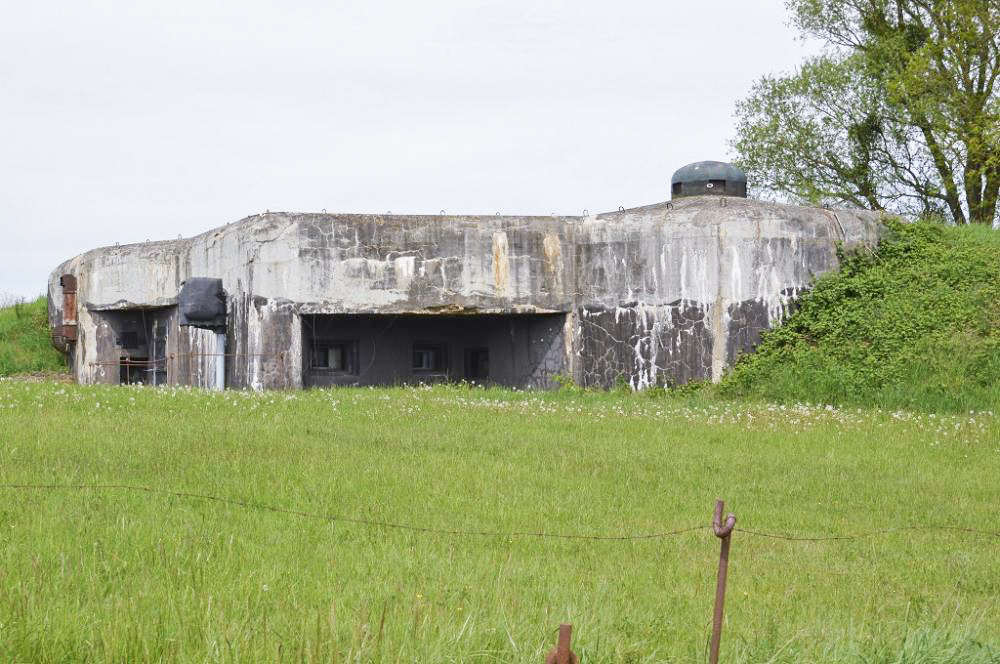

La casemate d'Edling Sud est une casemate d'infanterie de la ligne Maginot. Constituant un couple de casemates avec la casemate d'Edling Nord, elle assurait avec son armement la couverture de feu entre les petits ouvrage d'Hobling et de Bousse.
Elle était desservie par 15 hommes d'équipage


Horaires d'ouverture au public


Visite de la casemate possible toute l'année sur rendez vous.

L'entrée est gratuite

L'équipement de la casemate étant retiré en dehors des journées d'ouverture au public, nous vous invitons à nous contacter avant toute visite afin de nous permettre de mettre les équipements et matériels en place et de vous offrir une meilleure visite.

22020 - La casemate sera ouverte sans rendez vous le 21 mai 2020 de 14h à 18 h.
Venez nombreux
