HEIDENBUCKEL

( Abri )


L'ouvrage est ouvert au public









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Soufflenheim

Quartier

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1932

Commune
LEUTENHEIM (67480)

Lieu-dit / Parcelle
Heidenberg

Coordonnées
48.837522 - 7.998356

Validité information
Verifié

Niveau de réalisation en 1940

Etat actuel





Notes et informations



ARMEMENT, Infanterie


L'abri comporte pour sa défense rapprochée :

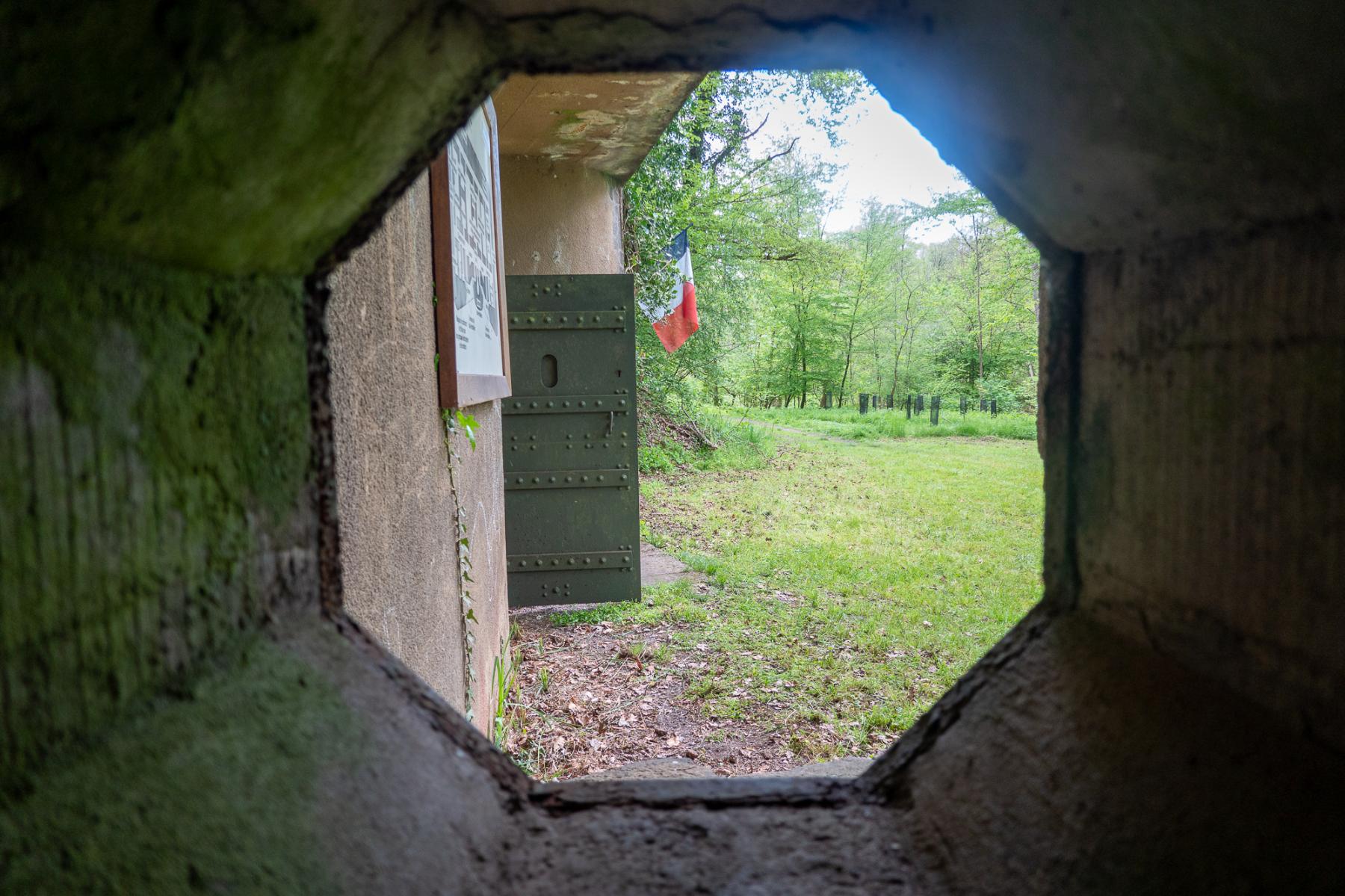

- 4 embrasures pour FM sans support aménagé, évacuation à douille dans fosses à douilles.
- 1 cloche GFM type A à 5 créneaux.


CONSTRUCTION, Description

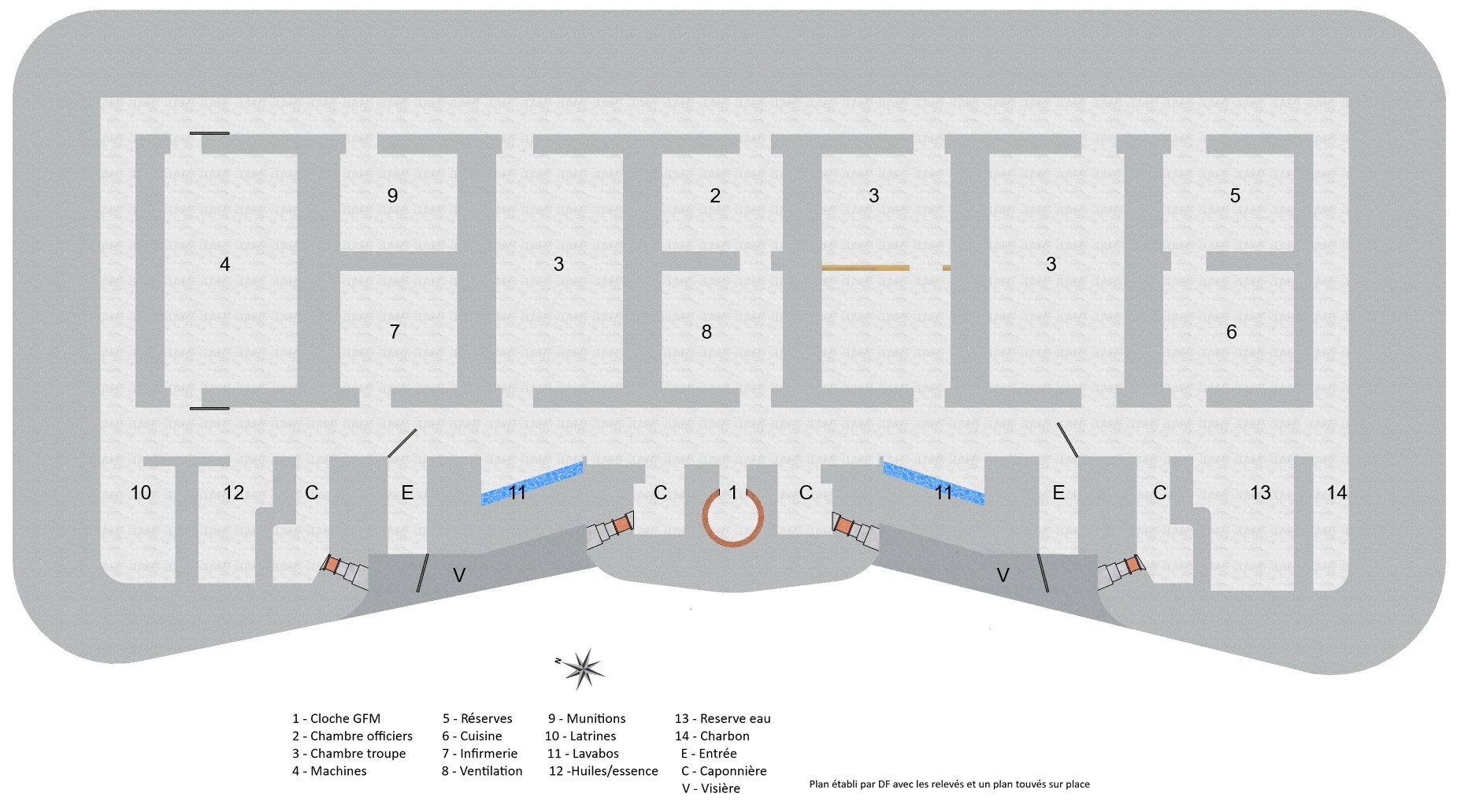

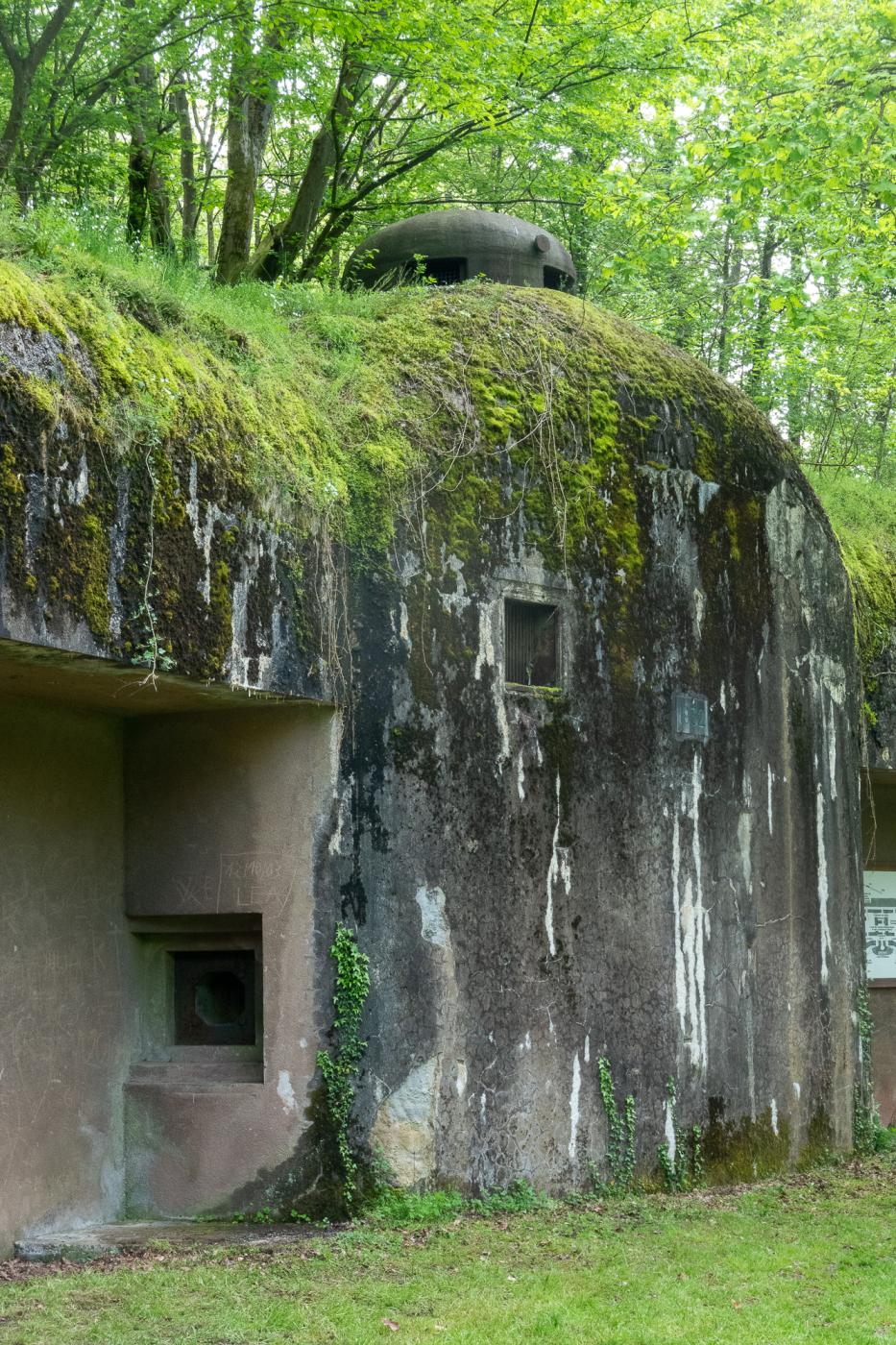

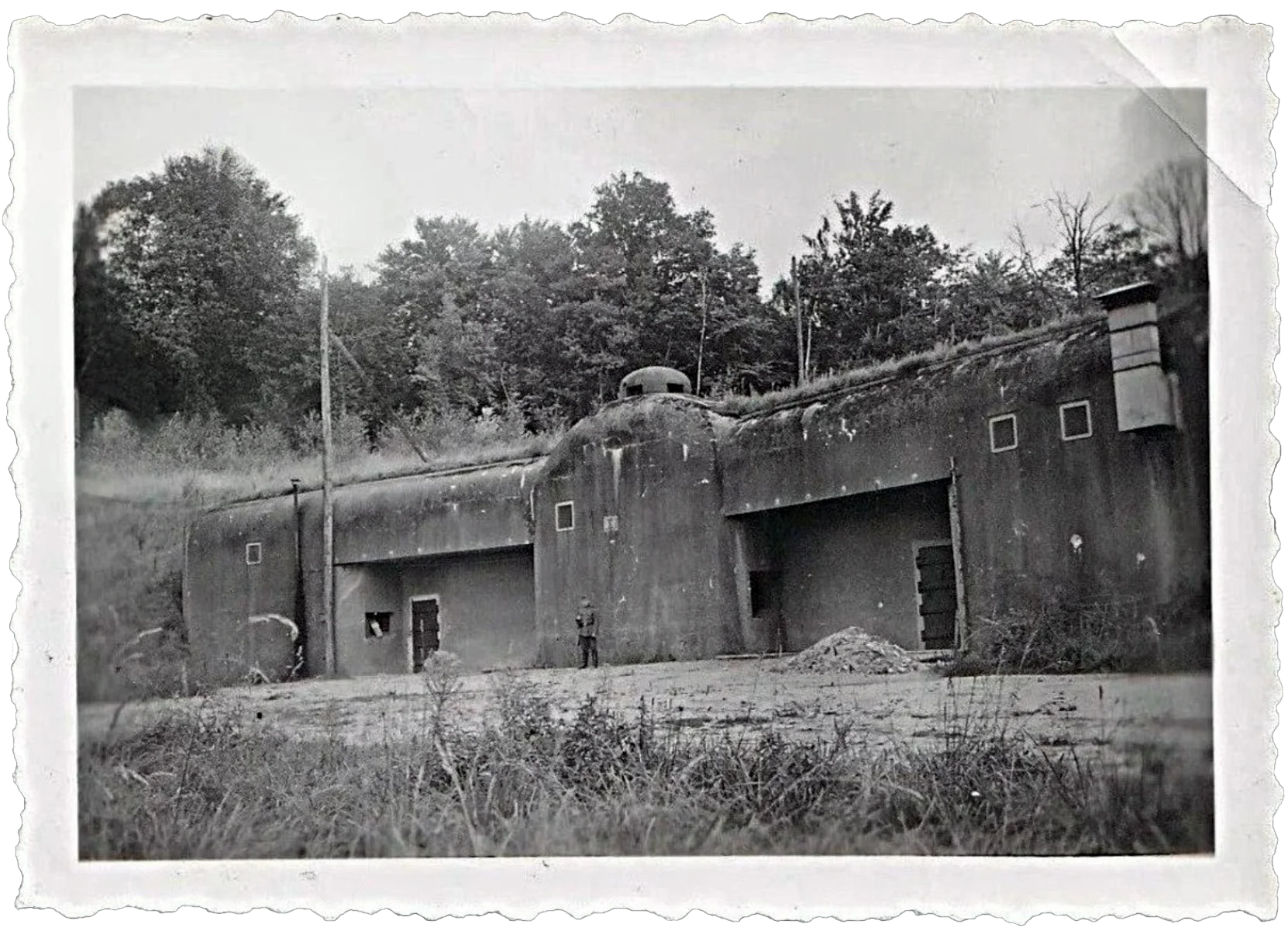

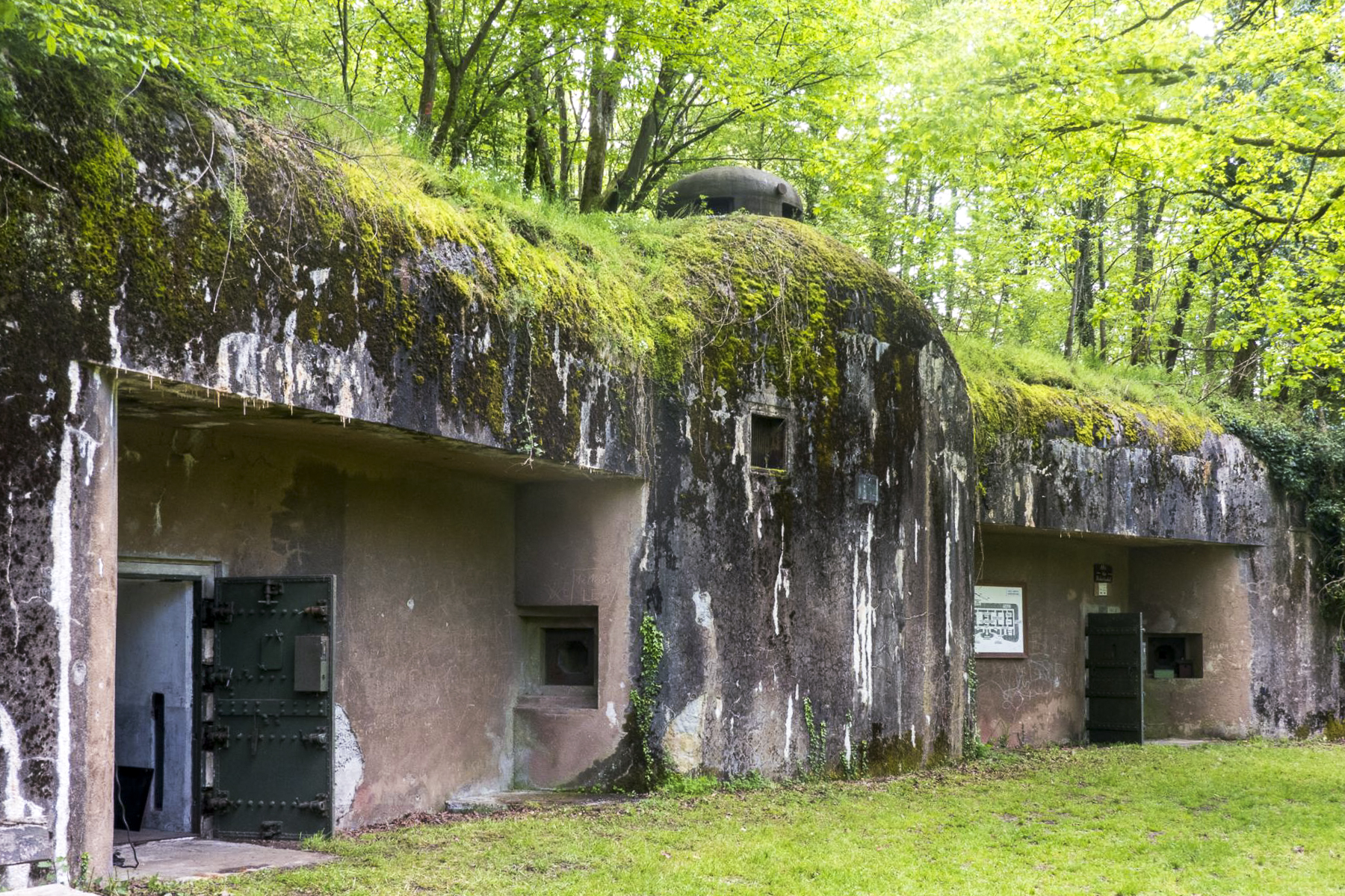

Abri de surface CORF pour une section et PC de compagnie mesurant 37m de long et 17m de large.

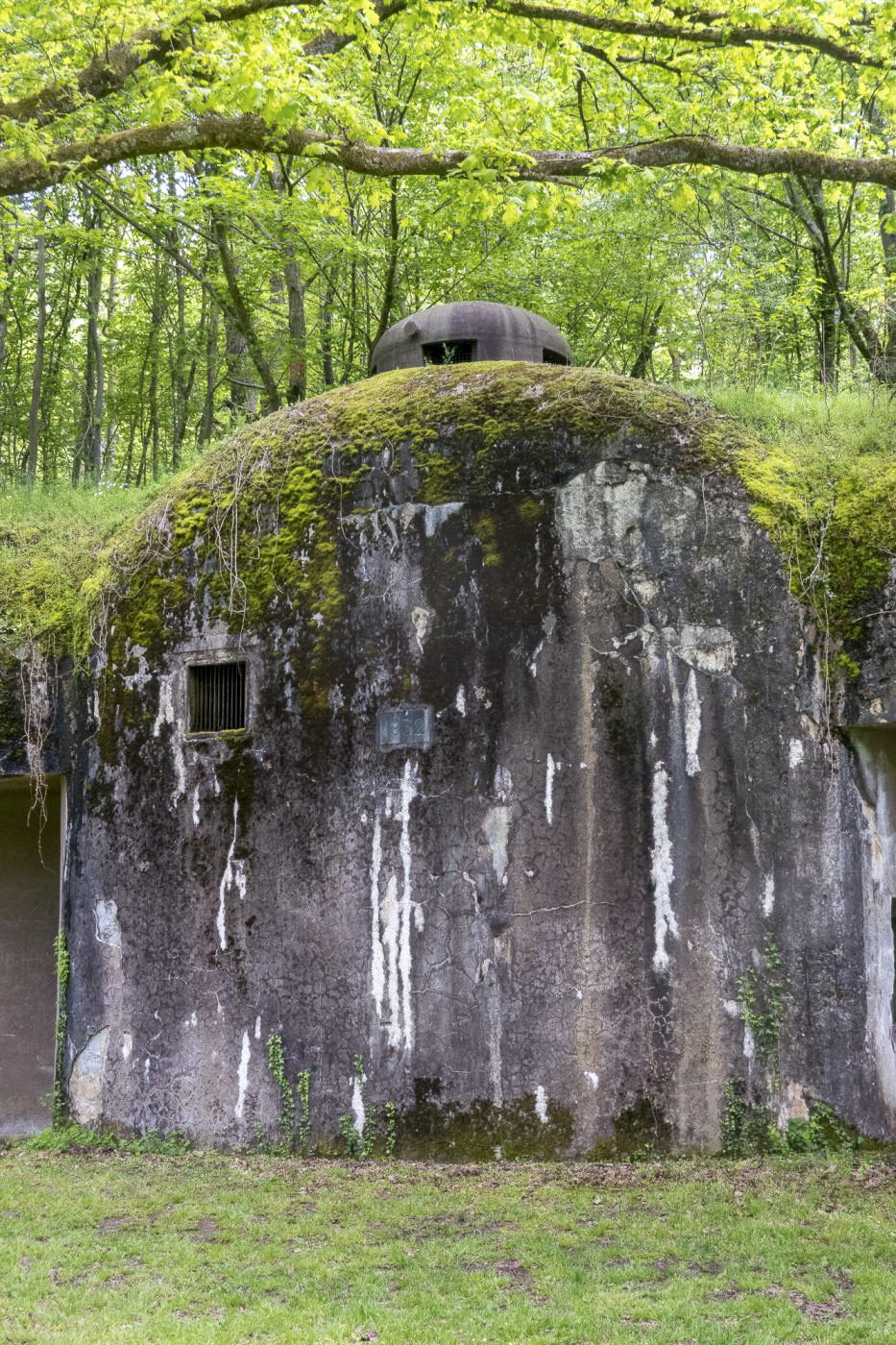

Son plan est particulier avec la cloche en position centrale.

Composition

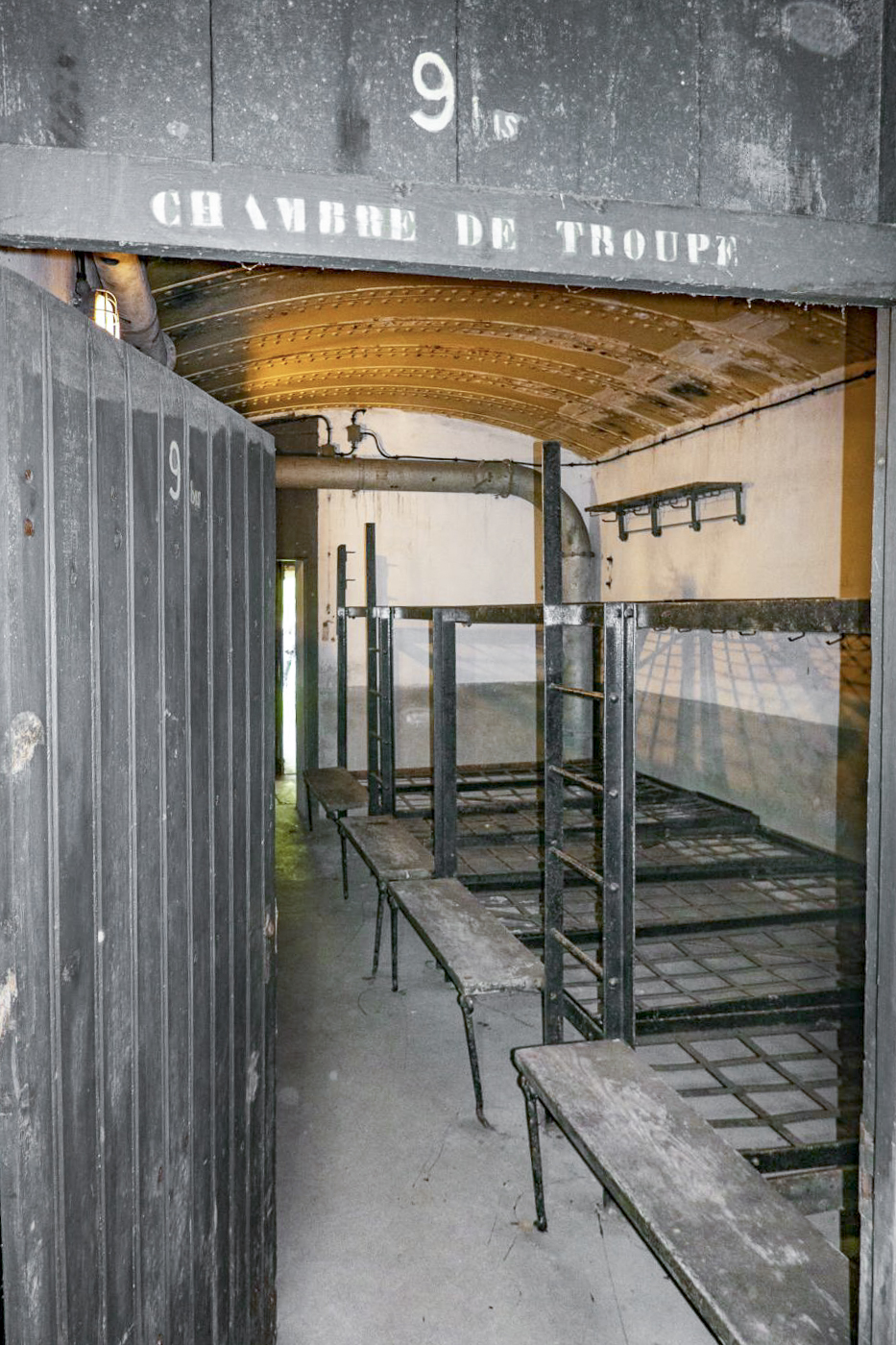

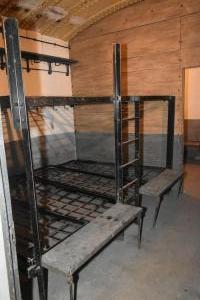

- Trois chambrées pour la troupe de 16 couchettes
- une alvéole cloisonnée pour une chambre sous-officiers et une chambre-bureau pour officier
- Un local téléphone
- Une chambre officier
- Local infirmerie
- Une cuisine
- Un local réserve vivre-cellier
- Un local usine electrique (groupe-électrogène)
- Un local combustible
- Un local hydraulique
- Un local ventilation


DENOMINATION, Indicatifs et n° d'abonné


L'abri du Heidenbuckel était l'abonné AB 916 au réseau téléphonique de la fortification Maginot


EFFECTIF, Commandement et/ou unité


La garnison de sûreté était de 2 fusiliers et un sapeur-électromécanicien. En cas de guerre, 2 sapeurs électromécaniciens étaient ajoutés.
La capacité de logement est de 52 hommes.»
(Ried-Nord, 1939-40 combats sur la Ligne Maginot, p.139)


EQUIPEMENT, Electrique

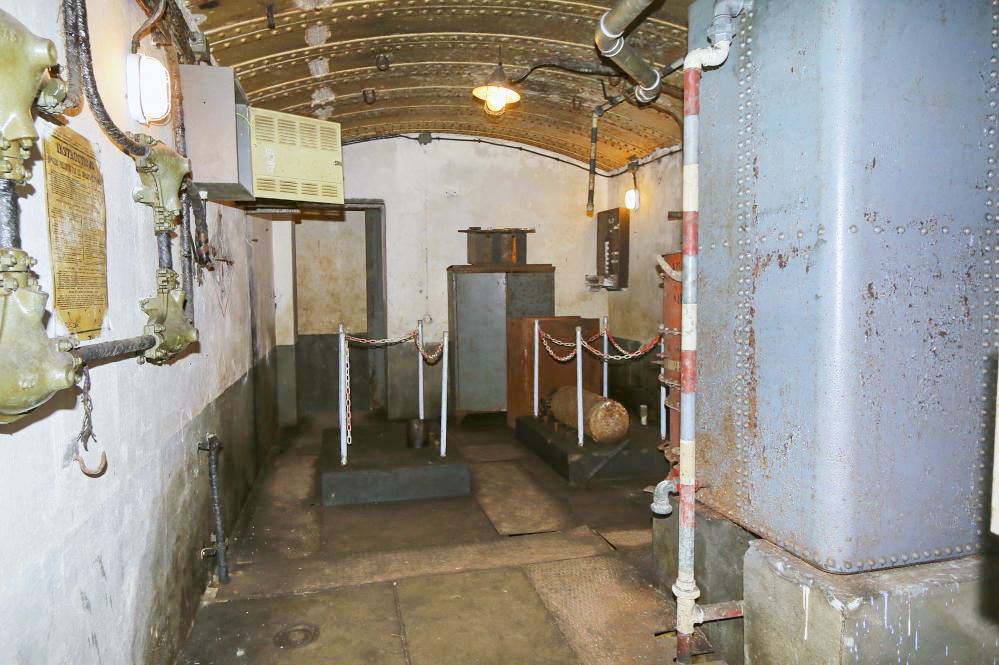

L'usine électrique est dotée de deux groupes électrogènes à démarrage par air comprimé.


EQUIPEMENT, Hydraulique


L'alimentation en eau de l'abri est assurée par un puit de faible profondeur équipé d'une pompe électrique.

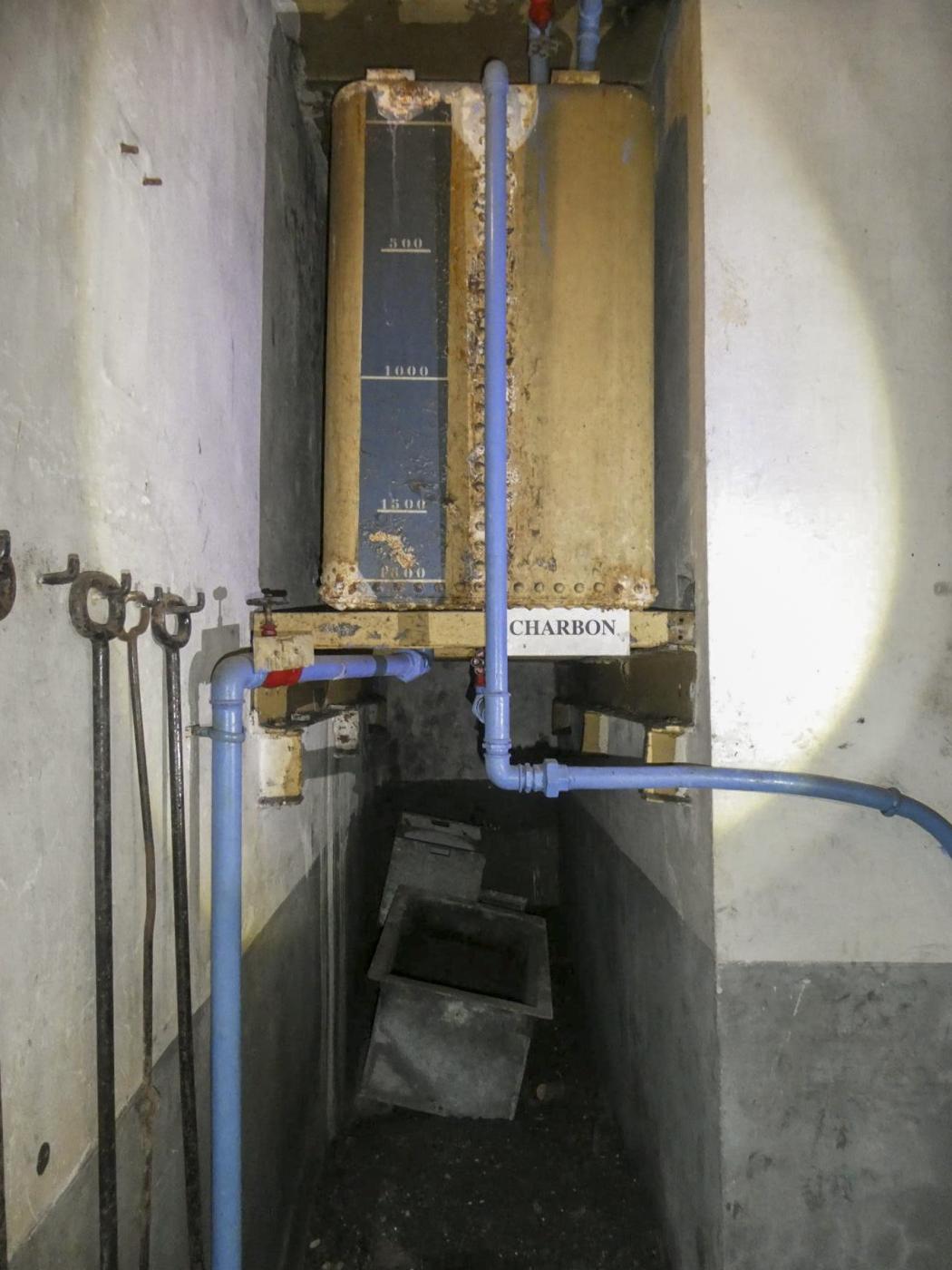

Le stockage est asuré par un réservoir principal de 4 000 l et un secon réservoir surélevé (chateau d'eau) de 1 800 l,


EQUIPEMENT, Mobilier et second œuvre

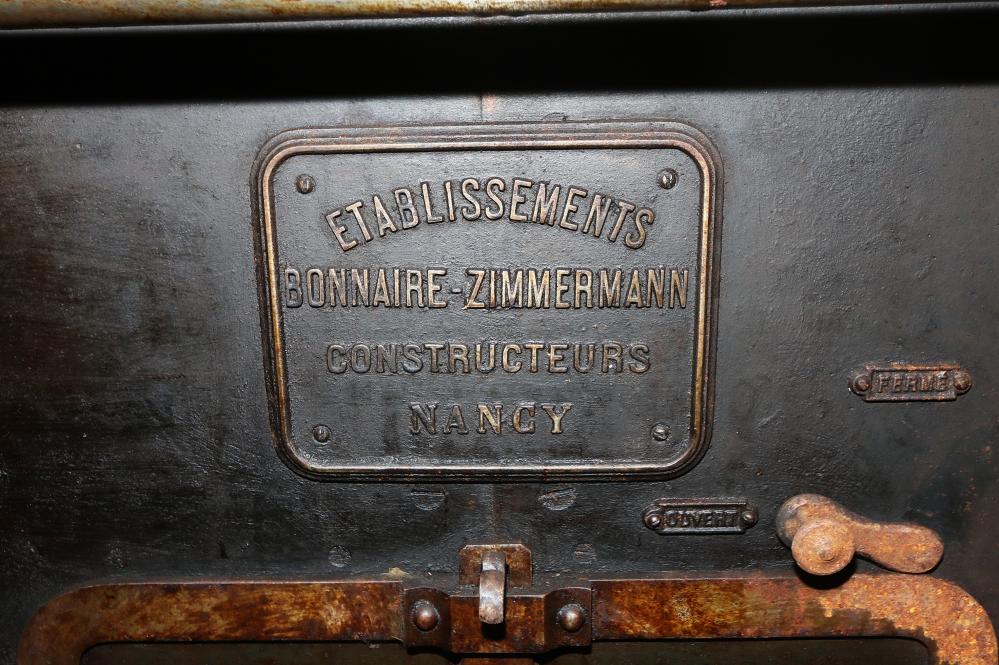

La cuisine est équipée d'une cuisinière à charbon à 3 marmites permettant de nourrir 180 rationnaires surmontée d’'un monorail et d’'une poulie pour la manutention des marmites.
Au mur des étagères en béton sont prévues pour les ustensiles de cuisine, un évier à 2 de bacs et plan de travail accolé complètent l'équipement fixe.

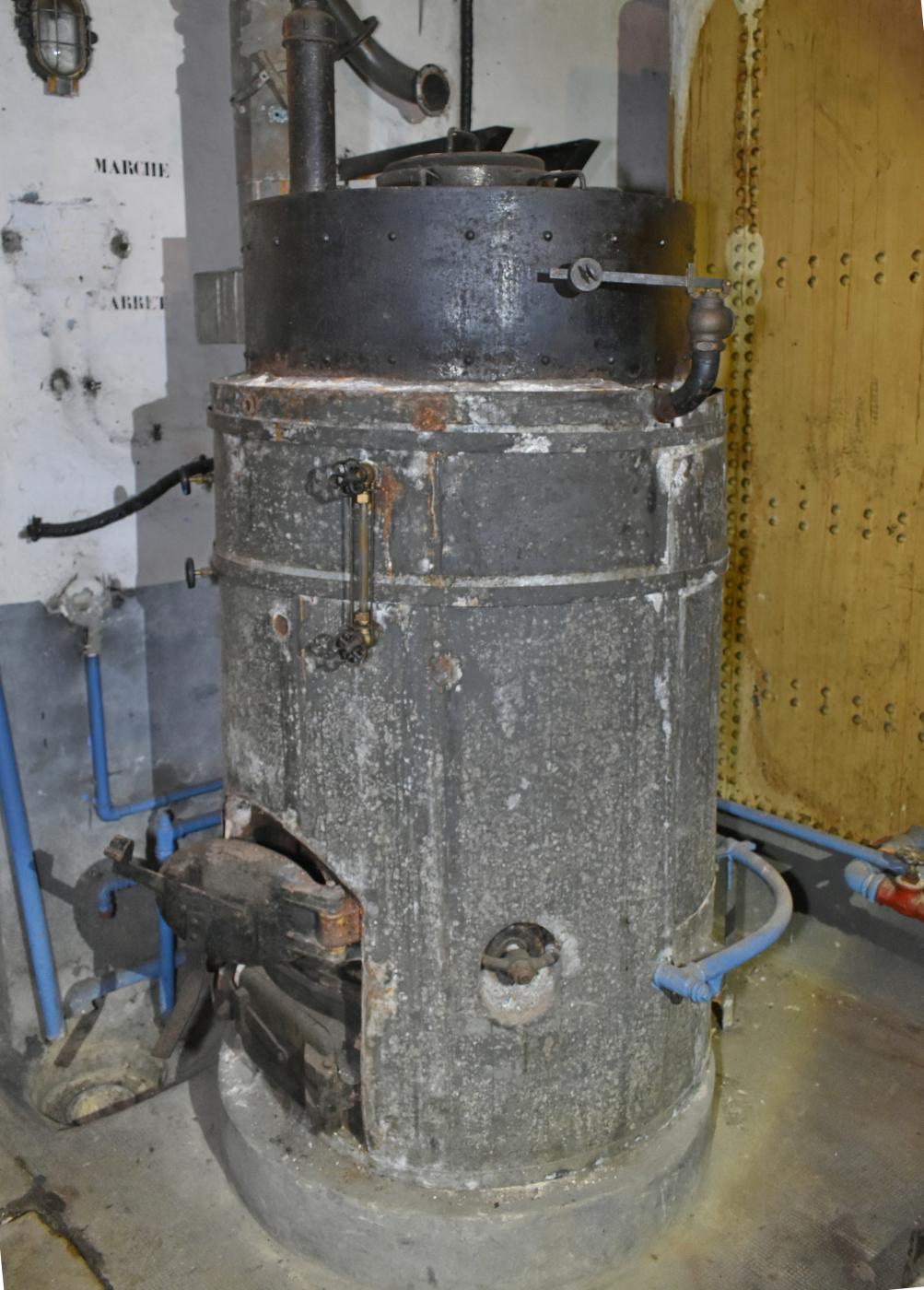

Dans ce même local se trouve la chaudière à charbon prévue pour le chauffage de l'abri

Un local annexe abrite la réserve de vivres et le cellier. Il est équipé d'une armoire à vivres, d'étagères maçonnées et support maçonné pour tonneau de vin.

La chambre - bureau officier est équipée d'une couchette repliable et d'un tableau d’'affichage

Le local du central téléphonique est doté du central mural, d'une couchette et de l'armoire pour le stockage des matériels téléphoniques.


EQUIPEMENT, Sanitaire

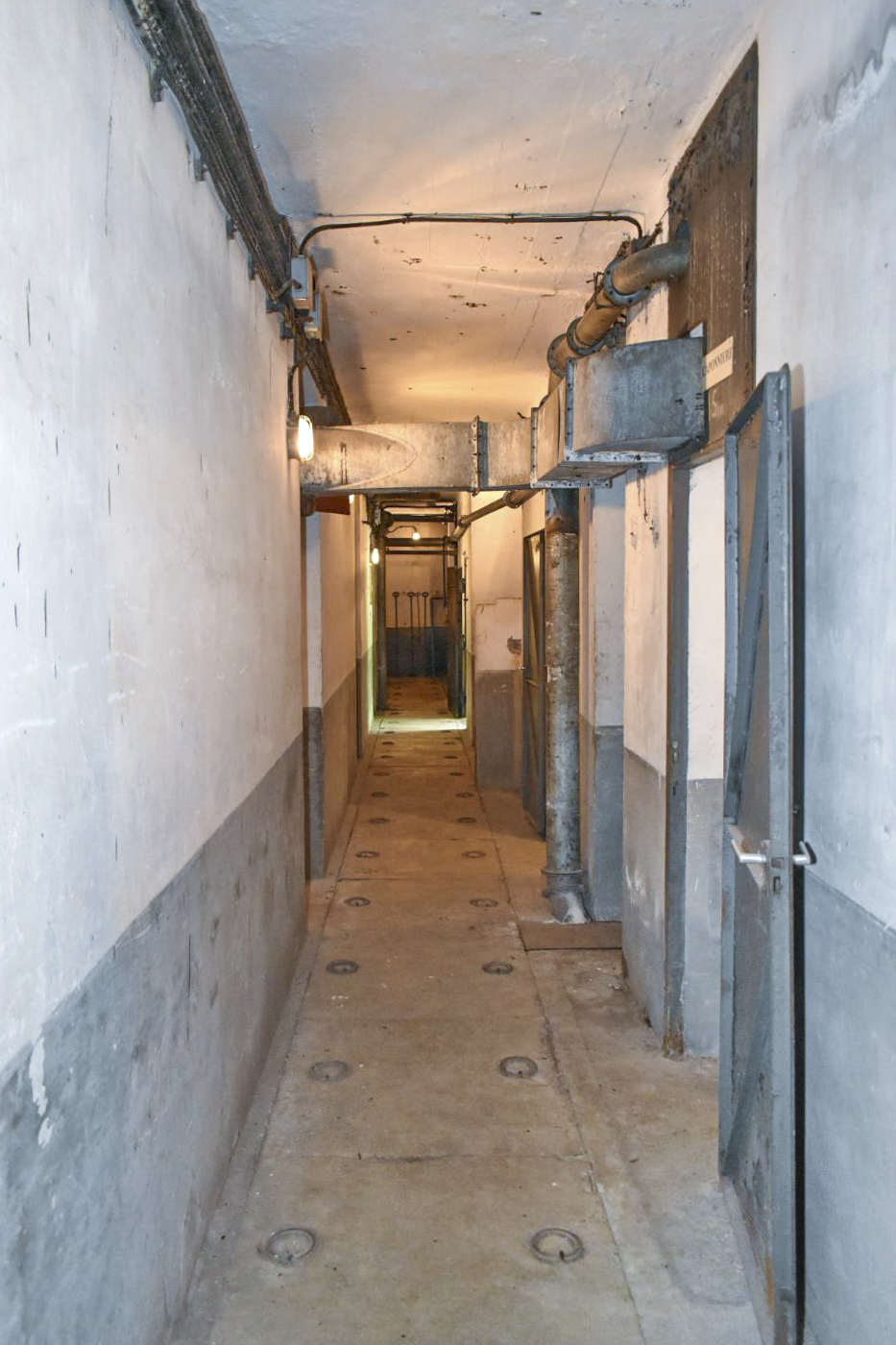

- Deux lavabos à 5 robinets dans le couloir arrière
- Une infirmerie (tablette carrelée, évier)

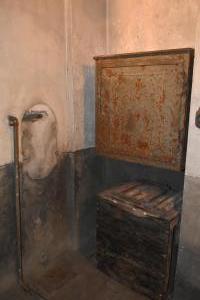

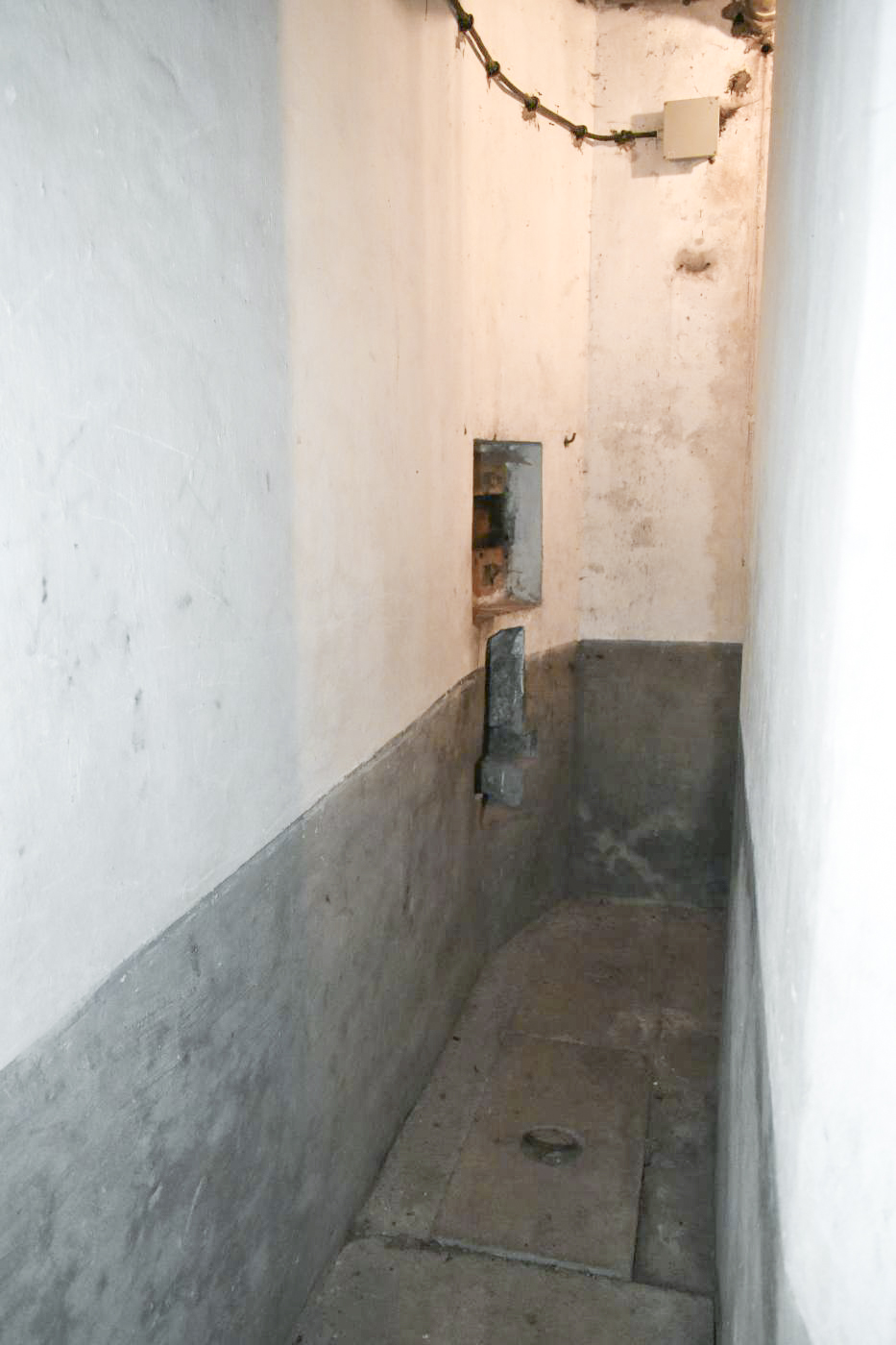

- 1 local toilettes (3 toilettes, un urinoir mural sur fosse de récupération)


EQUIPEMENT, Transmissions


L'abri était équipé d'un central téléphonique constitué d'un carter mural étanche équipé d'un standard TM 32 à 8 directions.
Ce central était relié directement à la casemate du Heidenbuckel et à l'abri de Soufflenheim
Il desservait les 4 abonnés de l'abri (Cloche FM, Bureau des secrétaires, Cdt de l'Abri et PC de sous quartier)

Il ne disposait pas d'équipement de transmissions radio (pas d'antenne sur la façade extérieure).


EQUIPEMENT, Ventilation

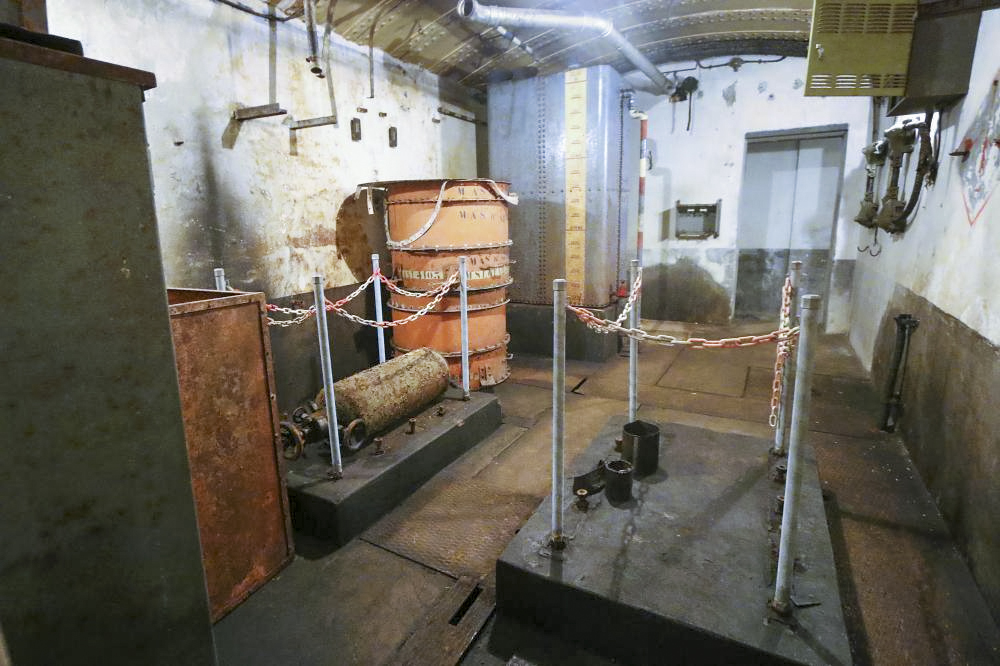

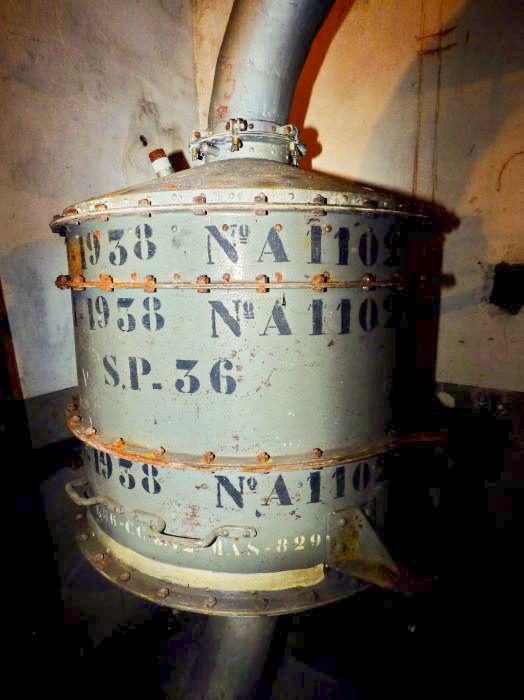

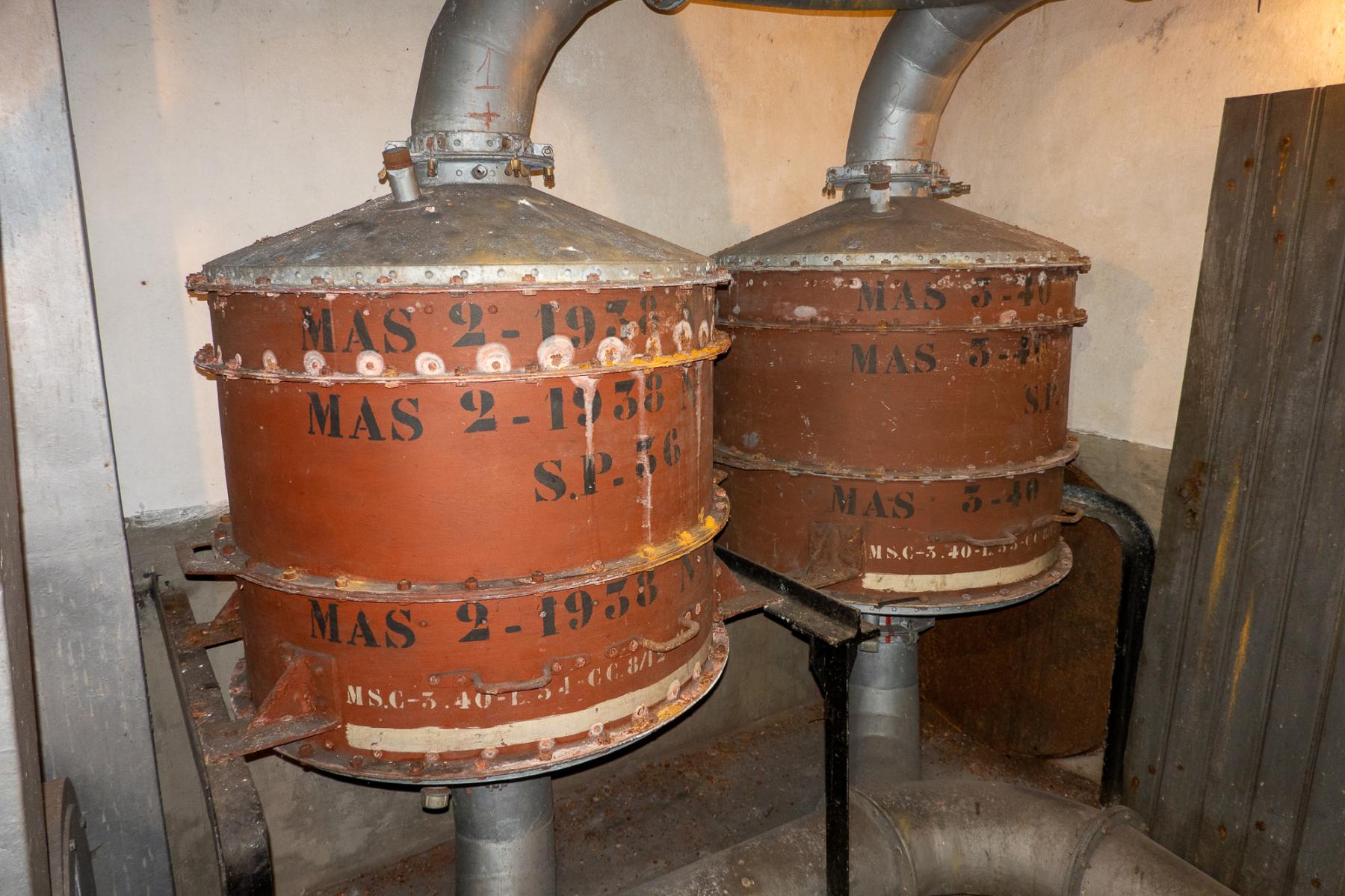

Un local ventilation pour une batterie de 3 filtres et ventilateurs électriques . Ce local comporte un aérotherme alimenté par l'eau de refroidissement du groupe électrogène


ETAT ACTUEL , Etat - utilisation actuelle


2010 - L’'abri est préservé grâce à l’'intervention de quelques bénévoles (Membres de la FALMA) et de la Municipalité de Leutenheim.
Aucune restauration ni complément de mobilier ou équipement n'a été faite, l'abri est dans son état d'origine


Horaires d'ouverture au public


Les horaires d'ouverture pour le public peuvent être consultées sur le site internet de la commune de Leutenheim.

www.leutenheim.fr


Coordonnées et adresse


Mairie de Leutenheim:
42 Rue Principale
67480 Leutenheim

Téléphone : 03 88 86 40 39
Télécopie : 03 88 53 03 75

E-mail : mairie.leutenheim@wanadoo.fr
Site: www.leutenheim.fr
