Dispositif inconnu

Lien-s partie Constructions :
BAMBESCH - A35 (Ouvrage d'infanterie)


Fil ouvert par simA35 ( 8 ) - Posté le 21/07/2021

Bonjour,
entre la porte GFM du Bloc 3 et le FM en place qui défend l'entrée, on distingue un dispositif enlevé. J'ai cherché mais je n'ai rien trouvé de semblable ailleurs. Savez-vous ce que c'est?
Cordialement




Réponse de Pascal ( 5295 ) - Posté le 21/07/2021

Bonjour Siméon

Je ne sais pas ce qui était effectivement en place. Il y a en partie haute un boitier à fusibles qui alimentait vraisemblablement quelque chose placé dessous, d'où partait un câble descendant vers ?

Pouvez vous nous indiquer ce qu'est l'équipement placé au mur à gauche du boitier fusible ?

Cordialement, Pascal


Réponse de simA35 ( 8 ) - Posté le 21/07/2021

Je ne sais pas c'est aussi vide, mais il y en a un deuxième à côté des lits du bloc3 je vous joins les photos.




Réponse de simA35 ( 8 ) - Posté le 21/07/2021

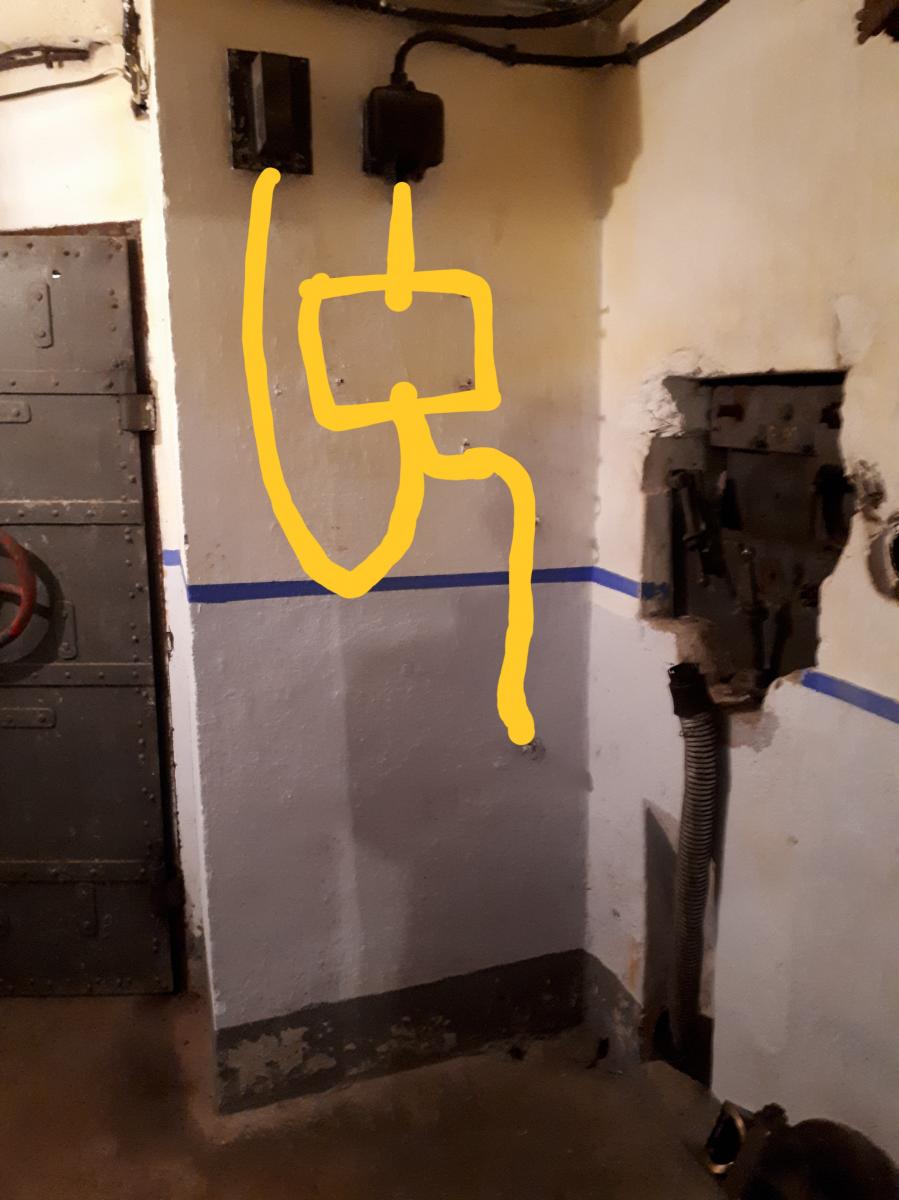

La deuxième photo représente le trajet probable des câbles et selon des attaches restantes l'empacement probable d'un boîtier.


Réponse de alainH ( 403 ) - Posté le 21/07/2021

Bonjour SimA35
Une hypothèse: les vestiges de l'installation électrique "réduite" destinée au personnel de garde, qui occupait ce bloc en temps de paix. Cette installation permettait l'éclairage des 2 ou 3 locaux occupés par le détachement, le chauffage des dits locaux par radiateurs à ailettes, ainsi que l'alimentation d'un petit réchaud.

"L'équipement vide" pourrait être un thermostat pour un radiateur de chauffage (sous réserve, quand pensent les électriciens de WikiM ?)

Bien à vous
alainH


Réponse de simA35 ( 8 ) - Posté le 21/07/2021

Merci beaucoup AlainH.
Je vais creuser cette hypothèse.
Cordialement
Siméon


Réponse de jolasjm ( 6895 ) - Posté le 22/07/2021

Bonjour à tous

Le boitier de l'' "équipement vide" semble être équipé de trous permettant une communication avec l'ambiance des locaux. Cela fait en effet penser - comme suggéré par Alain - à un boitier de sonde de mesure, mais pas nécessairement de température.

Ce type d'installation semblant n'exister qu'à Bambesch - à confirmer - on aurait donc potentiellement affaire à un prototype, ou à une initiative locale (peu probable néanmoins de mon point de vue). Que peut-on mesurer avec un capteur relié à l'ambiance ? En fait pas grand chose : la température (cas évoqué ci-dessus), la pression, la composition ou la présence de gaz, le bruit...

L'hypothèse température (thermostat) est déjà évoquée.
On peut aussi y ajouter donc l'hypothèse "mesure électrique de surpression", permettant par exemple de détecter un défaut de ventilation plus 'automatiquement" que le bon vieux tube en U
Ou encore l'hypothèse "capteur de CO2/CO ou de gaz de combat".
Une mesure de bruit me parait exclue : c'était le moindre des soucis à l'époque.

Cordialement
Jean-Michel


Réponse de Pascal ( 5295 ) - Posté le 22/07/2021

Bonjour à tous.

Pour ce qui est du boitier 'capteur', il est peu possible qu'il s'agisse d'un capteur de pression, cette mesure étant différentielle aurait nécessité une prise de pression extérieure (tuyau) or il ne semble pas y en avoir.

Les capteurs de gaz fonctionnent par aspiration et leur technologie n'était pas à priori au point en 1940.

La mesure de bruit aurait nécessité un microphone et un amplificateur, donc un système à lampes à cette époque. Le boitier perforé ne correspond pas microphones utilisés à cette époque et comme le souligne Jean-Michel, l'utilité resterait à démontrer.

Reste donc comme candidat le plus plausible le bon vieux thermostat à bilame parmi les pistes évoquées ci-dessus.

Si cela se confirme, il restera à savoir à quel usage car réchauffer un bloc complet nécessite plus de puissance que ne peut en fournir l'installation que l'on voit ici et l'on ne voit nulle trace de radiateur ou de système chauffant.

Question, d'où vient le câble alimentant le boitier de fusibles par le dessus ?


Cordialement, Pascal


Réponse de simA35 ( 8 ) - Posté le 22/07/2021

Bonjour ,
le thermostat est à mon avis à exclure car celui-ci est situé à côté des toilettes et des filtres à gaz au Bloc3.

Je vais regarder d'où vient le câble.

Cordialement Siméon


Réponse de simA35 ( 8 ) - Posté le 22/07/2021

Autant pour moi le dispositif dont j'ai parlé a été mis là après coup. Pour le ranger en attendant de le restaurer.

Cordialement Siméon
