Bloc 2

Dernière modification par jolasjm le 03/11/2021.
Bonjour Philippe

C'est une casquette permettant d'assurer l'épaisseur de béton voulue au-dessus des embrasures inclinées des Mo 81mm. Ce schéma s'applique régulièrement sur les blocs ne contenant uniquement que des mortiers de 81mm en action frontale (sans étage supérieur), en tous cas dans le SFAM. Dans ce cas les embrasures ne sont pas protégées par l'épaisseur d'un étage au dessus.
Le B4 de Monte Grosso présente exactement la même particularité.

Le B3 de Gordolon pas, mais je pense que la présence des cloches JM frontales a nécessité une épaisseur de dalle localement plus importante permettant de protéger les embrasures de 81mm correctement. Idem pour St Roch.
Cap Martin est un autre contrexemple puisque les embrasures de 81mm sont protégées par l'épaisseur de l'étage au-dessus (entrée)

Note que ce design permet aussi accessoirement une déflexion efficace de l'eau de pluie ailleurs que vers les embrasures.

cordialement
Jean-Michel

Bonjour Jean-Michel

A chaque question se réponse. Je m'incline devant tant de savoir.
Maintenant je comprends mieux la physionomie de ce bloc.

Cordialement.

Philippe

Salut à tous,

Après les explications pour le texte, les explications par le visuel.

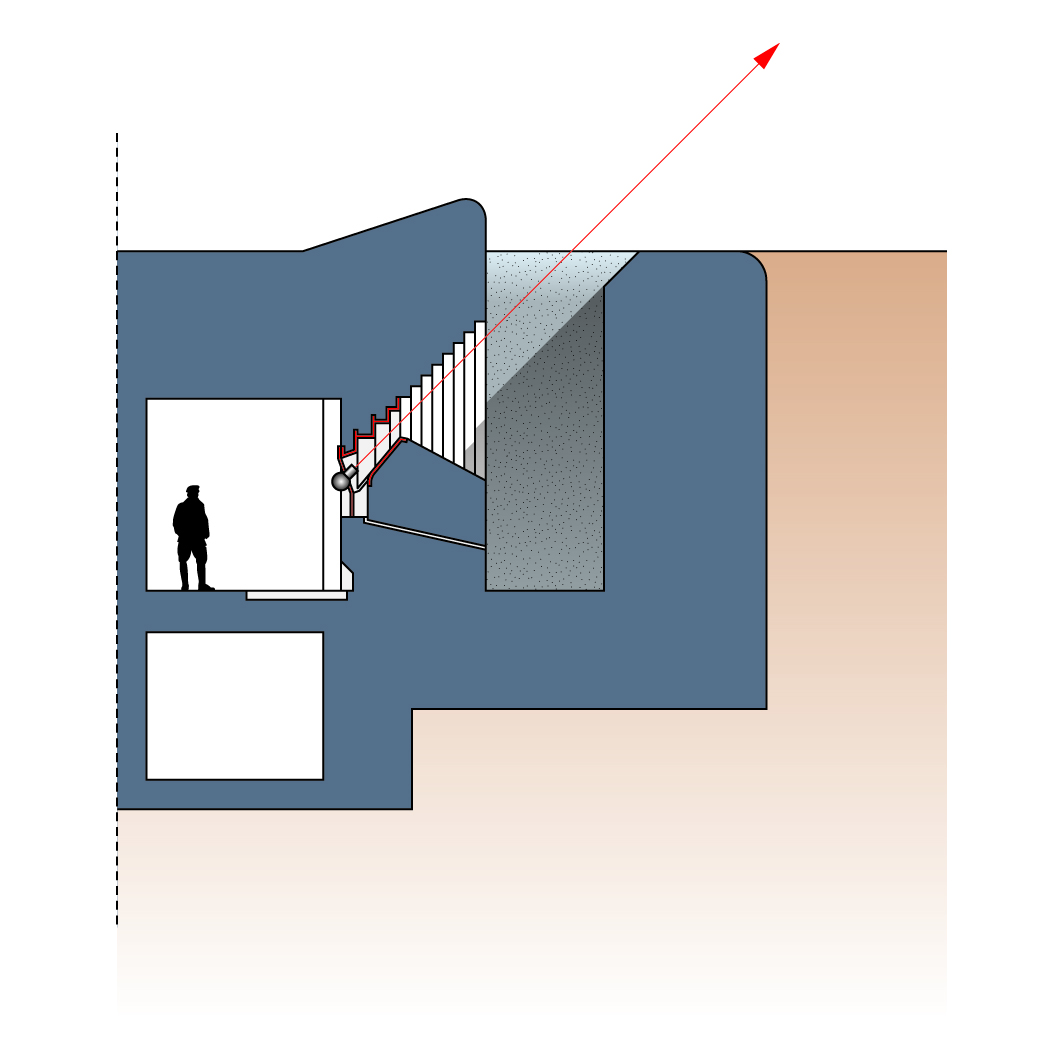

Voici une coupe verticale d'une des chambres de tir du bloc 4 du Monte Grosso présentant la configuration.

Frédéric Lisch.

Salut Fred

Beau dessin qui permet de bien illustrer le propos. On voit bien là la fragilité sur l'embrasure qu'aurait induite la réalisation d'une dalle parfaitement plane... Comme on dit toujours, un petit dessin vaut mieux que 100 discours !

Jean-Michel

Bonjour à tous

Les créneaux du bloc 2 semblent avoir eu une tentative de modification, je ne pense pas qu'il s'agisse de récupération de quelques cornières, ni de vandalisme vu l'emplacement. Quelqu'un a t-il des infos à ce sujet ?.

Bien cordialement
Daniel

Bonjour Daniel

La seule explication à un tel bricolage, hors début de travaux pour récupérer le métal de la trémie - par les italiens par exemple -, serait de rectifier un souci de tracé de la partie béton de créneau. Ce type de "modification" n'a de sens du point de vue tactique que si - à angle à droite ou à gauche maximal - la bombe du mortier interagit avec les redans béton du créneau...

Ce type de "rattrapage" s'est vu ailleurs (Janus, etc...). Il est en général fait durant la période de drôle de guerre. Faudrait éplucher les archives du RAP correspondant. Il n'y a aucune mention à ce genre de chose dans les documents d'avant guerre que j'ai pu voir sur FLAUT.

Amicalement
Jean-Michel

PS: j'ai corrigé une petite erreur dans ma réponse à Philippe. Comme exemple de casquette j'ai évoqué B2 de Flaut, ce qui est évidemment une redite. Je pensais au B4 de Monte-Grosso, qui présente cela aussi.

Merci Jean-Michel pour la réponse
