Fonctionnement allumeur
Piquet anti-chars OLLIVIERBonjour à tous,
Je n’arrive pas à comprendre le fonctionnement de l’allumeur lorsqu’un appui de plus de 52kg touche le piquet c’est la baïonnette de l’allumeur qui casse et libère le percuteur ou bien c’est autre chose ?
Merci d’avance pour vos réponses
Bien cordialement
Dernière modification par Eric Klamerek le 12/06/2022.
Bonjour,

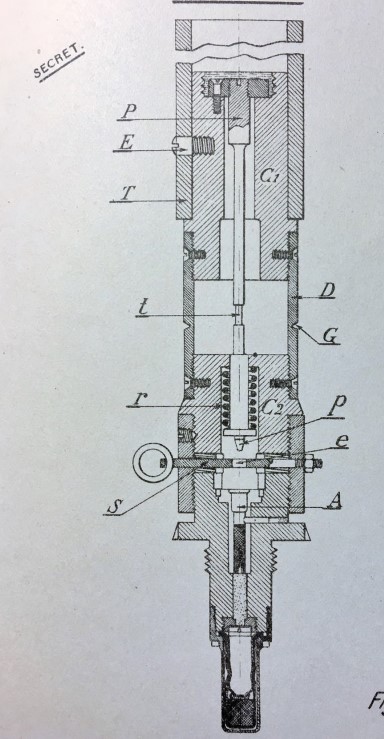

Il faut prendre le schéma en coupe de la notice dont ci-dessous l'extrait . Lorsque l'ensemble est soumis à la flexion de cisaillement, le tube laiton se cisaille au niveau de la gorge G ( zone volontairement affaiblie) entrainant la rupture en t de la tige de percuteur. Sous l'action du ressort r le percuteur p vient frapper l'amorce A.
Après un léger retard permettant au véhicule de se trouver au dessous de la charge, le détonateur initie la charge d'explosif.
Bien cordialement
Eric
Bonjour,
Il faut prendre le schéma en coupe de la notice dont ci-dessous l'extrait . Lorsque l'ensemble est soumis à la flexion de cisaillement, le tube laiton se cisaille au niveau de la gorge G ( zone volontairement affaiblie) entrainant la rupture en t de la tige de percuteur. Sous l'action du ressort r le percuteur p vient frapper l'amorce A.
Après un léger retard permettant au véhicule de se trouver au dessous de la charge, le détonateur initie la charge d'explosif.
Bien cordialement
Eric
Merci beaucoup pour votre réponse
