Poste Radio de l'ouvrage

Bonjour Théo

Selon toute vraisemblance, le Bois Karre était équipé d'un poste ER 50W F, composé d'un émetteur 50W et d'un poste récepteur séparé.

Amicalement, Pascal

Bonsoir Theo, Bonsoir Pascal
Je pense exactement le contraire : plutôt poste ER 250 w
Bien à vous deux
Alain H

Aie aie, dilemme !

J'avoue ne pas avoir la réponse malheureusement… Y a-t-il un moyen de pouvoir identifier quel modèle était sur place ? Eléments de fixation au mur, Dimensions du local ou autre ?

Pourquoi l'un plutôt que l'autre d'ailleurs ?

L'antenne de l'ouvrage est assez petite (uniquement la façade coté Ouest)

Merci pour votre aide
Théo

Bonsoir

Je doute que cet ouvrage infanterie ait été doté d'un poste ER 250F en principe en dotation dans les ouvrages d"artillerie, mais cela ne peut pas être exclu.

Il est facile de vérifier si un poste ER 250 F était prévu dans le local radio car ce poste nécessitait une prise triphasé 220 V alors que le poste ER 50 F ne nécessitait lui qu'une prise 220 V monophasé.

Cordialement, Pascal

Merci Pascal,

J'irais vérifier samedi prochain, je vous tiens au courant !

Bonne fin de weekend,
Théo

Dernière modification par alainH le 20/05/2024.
Bonjour théo. Bonjour Pascal
Pour info, le schéma des installations électriques se trouve sur le site WM. Malheureusement, pas très évident quand on regarde sur l écran de son téléphone comme Bibi.
On distingue néanmoins une boîte à 4 fusibles.

Il n y a pas de photo du local TSF sur le site WM.

Bien à vous
Alain H

Bonjour tout le monde :)

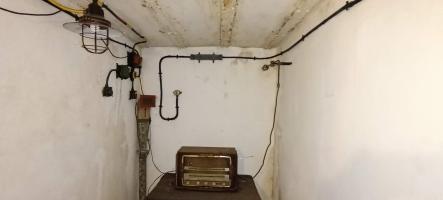

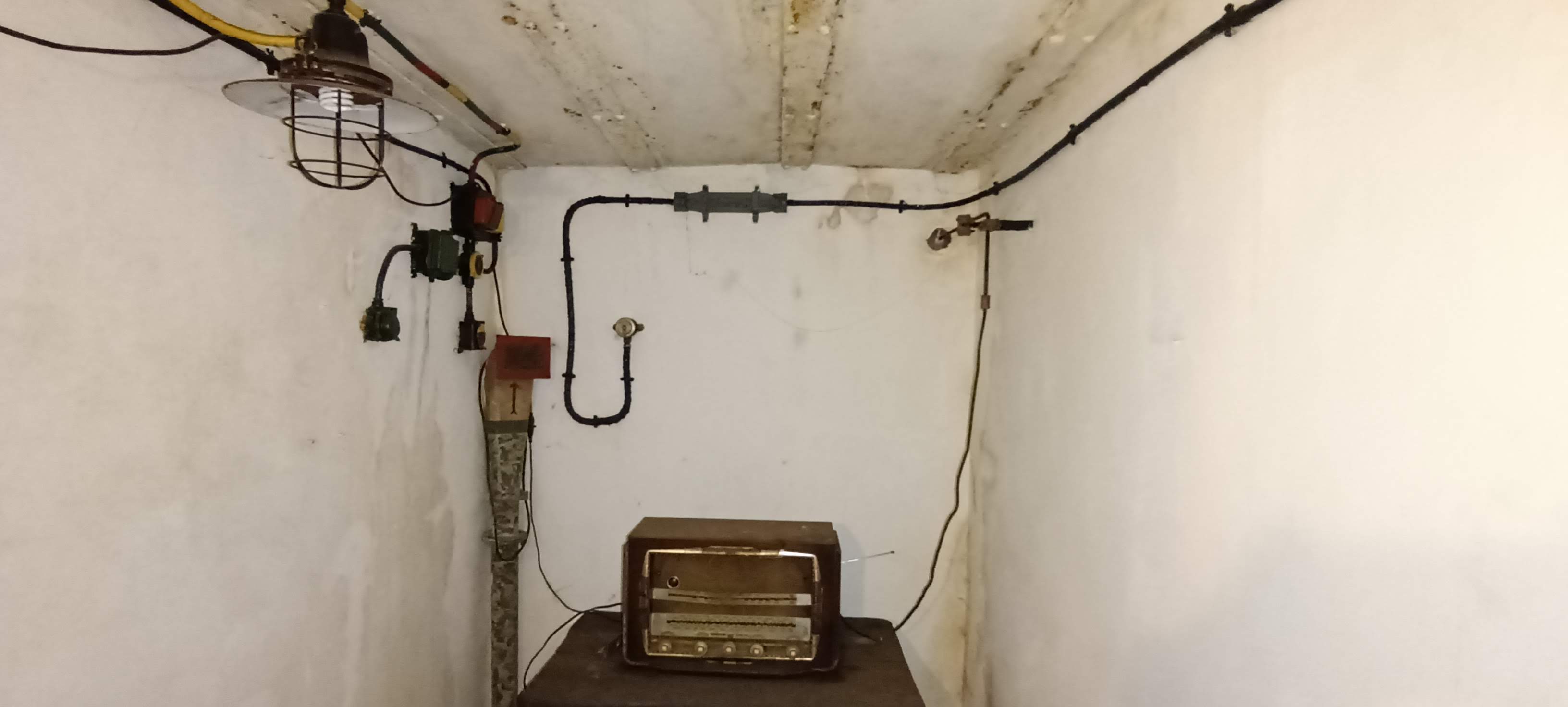

Vérifications faites, le local comporte bien certains éléments du plan, et même plus !

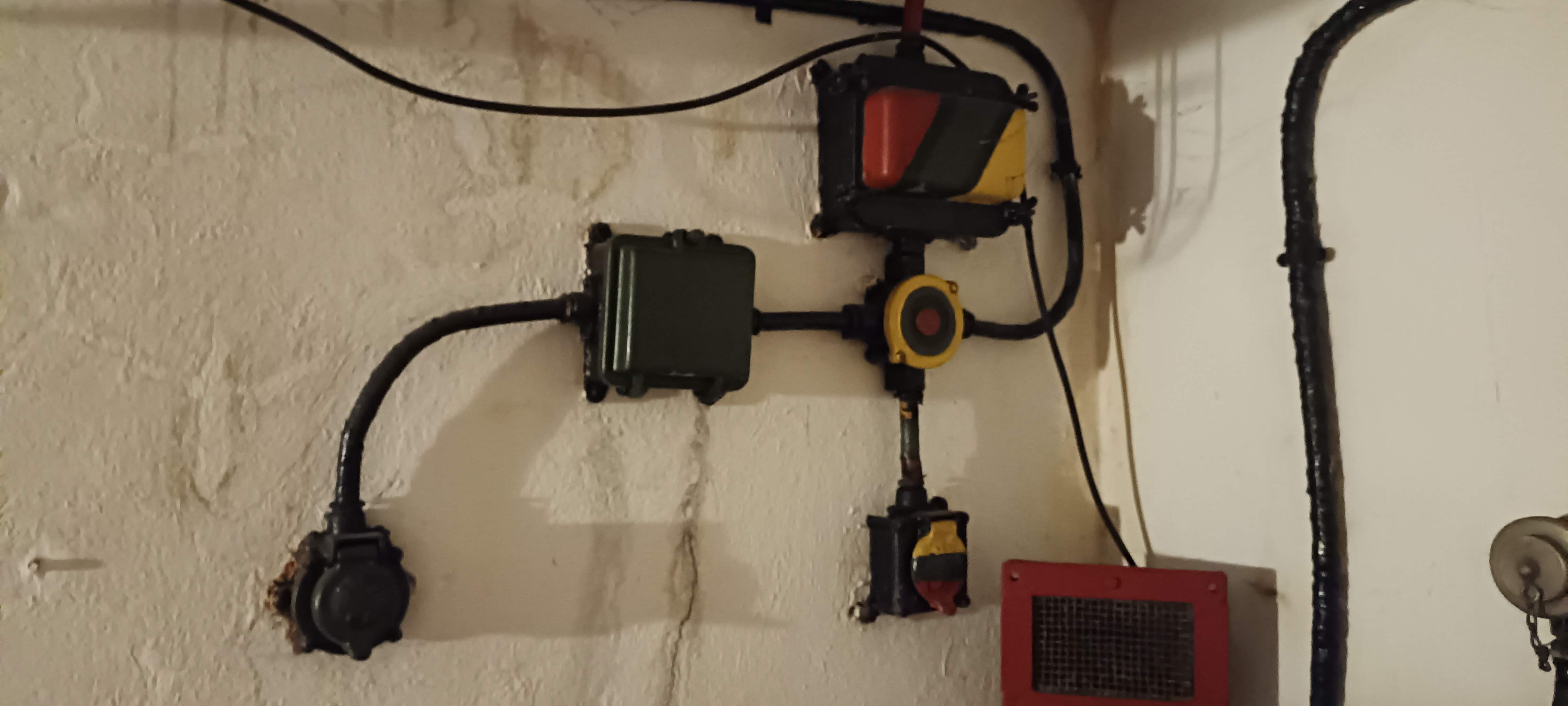

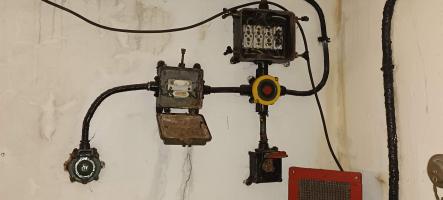

On retrouve bien une boite à 4 fusibles, et une prise en triphasé.
Il y a également une boite à deux fusible à laquelle est raccordé une prise monophasée.

Les deux semblent bien d'origine et sans modification.

Du coup, je penche plus pour la théorie du poste 250W, ne voyant pas l'intérêt de placer la prise tri si il n'y a pas de besoin.

Autre détail, il y a sur le mur deux petits crochets qui semblent aux dimensions pour une pendulette LIP, et de même au central de l'ouvrage. Je n'ai cependant pas relevé ce type de fixation dans les autres locaux (PC, tourelle, chambres officier etc...)

Dernière modification par alainH le 26/05/2024.
Merci Théo pour ce relevé.
Il y avait donc bien un poste ER 250 W.

Si vous permettez, une petite question : c est quoi le " bidule " suspendu, avec un liseré rouge ?
Bien à vous alainH

Dernière modification par Pascal le 26/05/2024.
Bonjour

La réponse est effectivement claire, une prise tri pour un ER 250 et une prise pour un récepteur supplémentaire ou un autre accessoire.

Le bidule avec un liseré rouge est une bouche de ventilation dans le coin de la pièce; alimentée par une gaine encore aux couleurs initiales de la pièce

L'usage de la pendulette LIP était réservée aux transmissions (centraux et postes radio), ce qui explique que l'on en trouve pas ailleurs.

Cordialement, Pascal

Je pense que l'on peut modifier la page en conséquence alors ;)

Plus qu'a trouver un poste 250 pour le mettre là alors haha !

Merci beaucoup pour votre aide :)

Théo

Bonjour Théo

Voilà qui est fait, soyons cohérents ;-)

Les postes ER 50 ou 250 n'existent plus, on n'en trouve que quelques carcasses de ci de là. Toutefois d'aucuns se sont lancés avec plus ou moins de bonheur dans la reconstitution, c'est la seule option qui vous reste je pense. Il existe un certain nombre de photos de ces équipements, certaines sont dispo sur WM
Seuls les coffrets existent et peuvent se trouver, reste à reproduire au mieux les intérieurs avec l’émetteur et le boitier d'accord d'antenne ainsi qu'un récepteur séparé.
Si vous comptez vous lancer, ouvrez un fil de discussion dans la partie 'Restauration, astuces et entraide' des fils de discussion, je suis persuadé que cela vous permettra d'avancer.

Cordialement, Pascal
