Support type RB (Rotule Béton) pour FM 24/29

(RB)

Description

Le support RB (Rotule Béton) est prévu pour l'utilisation du FM 24/29 dans les créneaux pour FM type A .
Il permet l'utilisation de l'arme dans les créneaux de façade tout en assurant l'étanchéité du créneau et une protection améliorée du tireur contre les tirs directs.

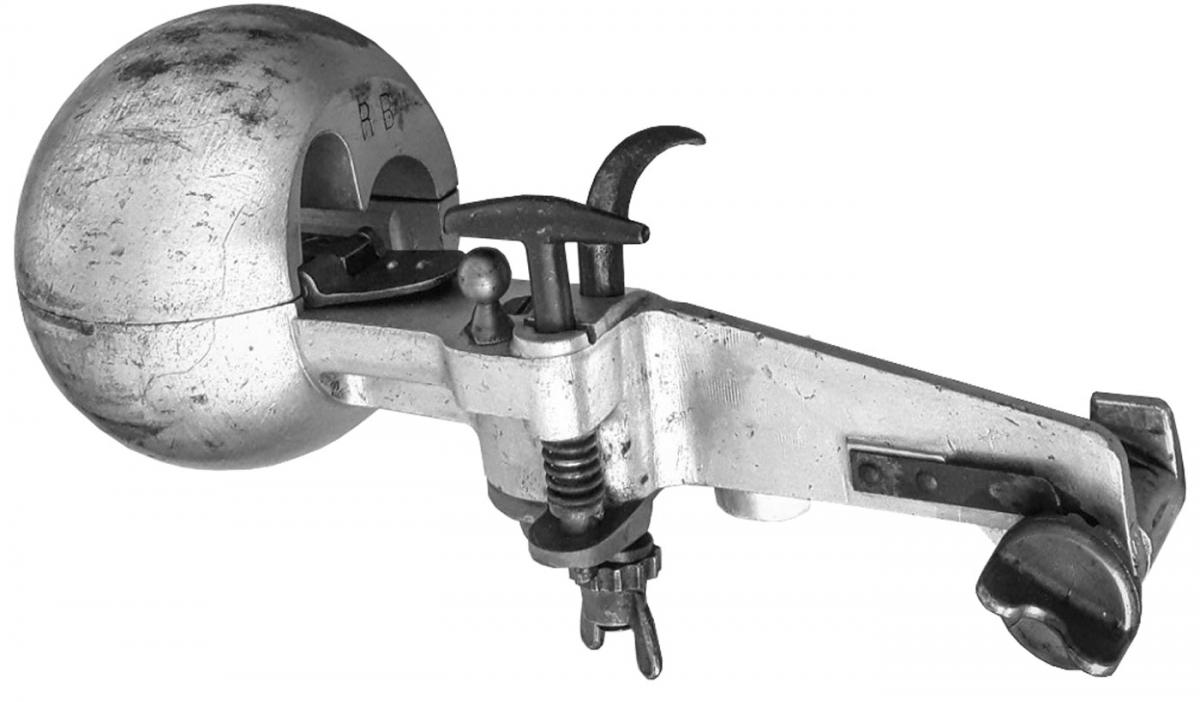

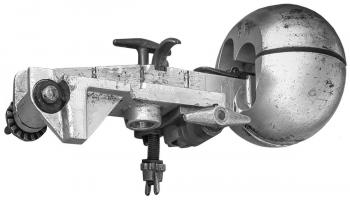

Support RB pour FM 24/29

Le support RB est constitué d'une rotule formée de deux demi coques en aluminium enserrant l'arme, percées de deux orifices prévus l'un pour le canon de l'arme, l'autre pour la visée.
La demi rotule supérieure est percée d'un trou supplémentaire permettant la vise ou l'observation.

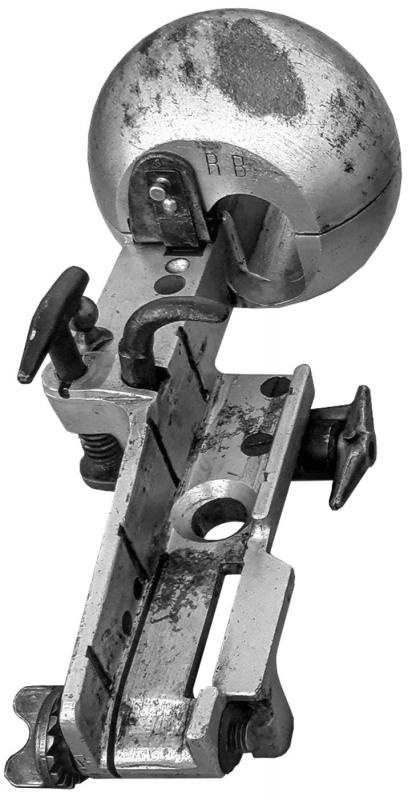

Support RB pour FM 24/29

La demi rotule inférieure est prolongée par un bras usiné servant de support au fusil-mitrailleur. Ce bras est équipé d'un bride à vis assurant le maintien de l'arme en place, de deux d'attache le reliant aux vérins réglables à vis du créneau et d'un clapet pivotant obturant l'orifice de la rotule destiné à la visée .

Support type RB (Rotule Béton) pour FM 24/29

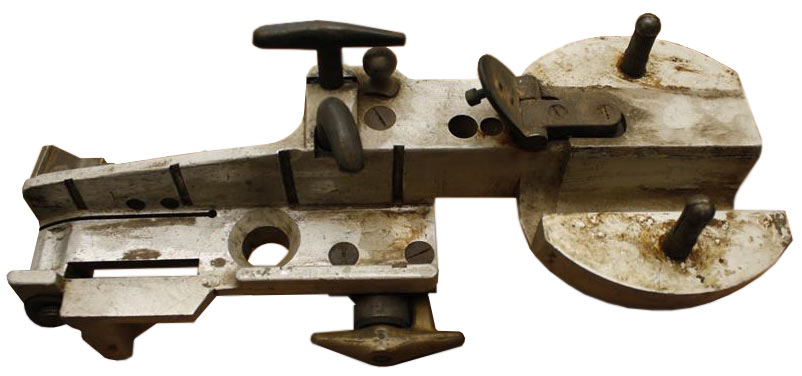

Le support RB sans la demi-coque supérieure

Montage dans le créneau

La rotule RB est maintenue dans le créneau par un support coulissant dans les glissières du créneau pour FM type A

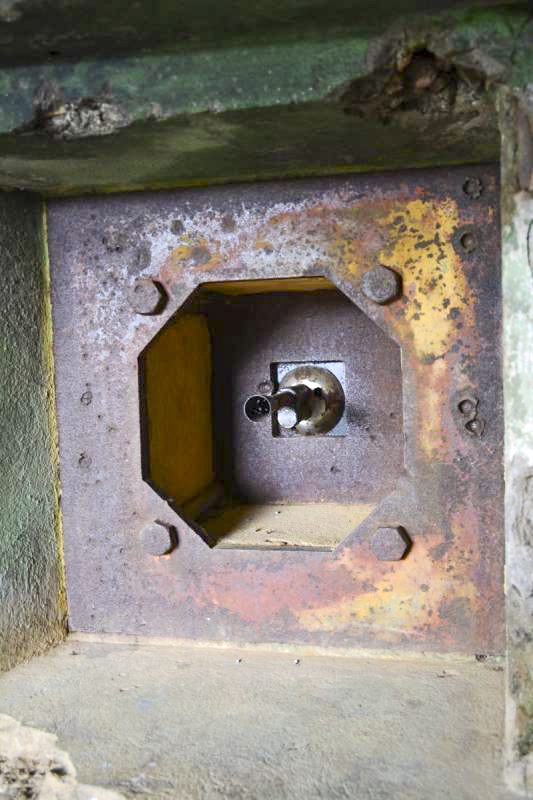

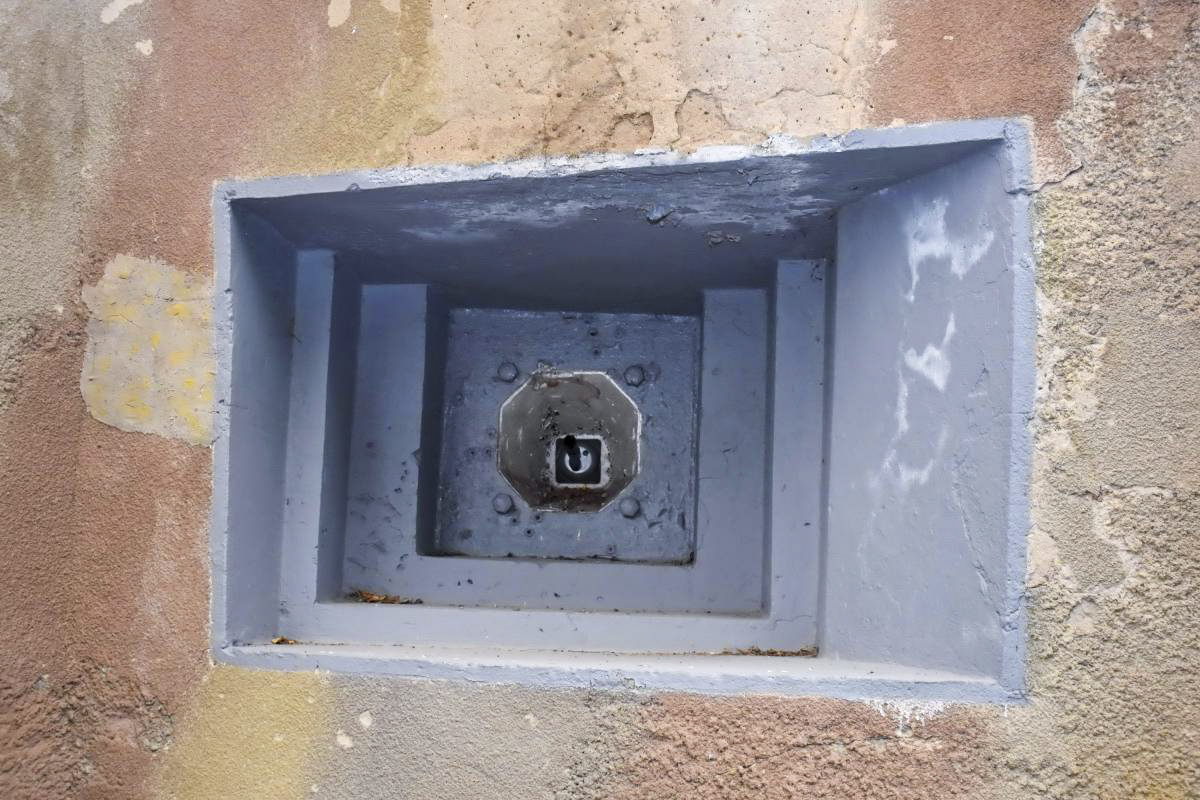

Vue du support RB en place dans le support au niveau du créneau

Ce support forme un logement pour la rotule, sa partie supérieure pivotante permet l'insertion de la rotule puis son maintien une fois refermée et bridée par vis.

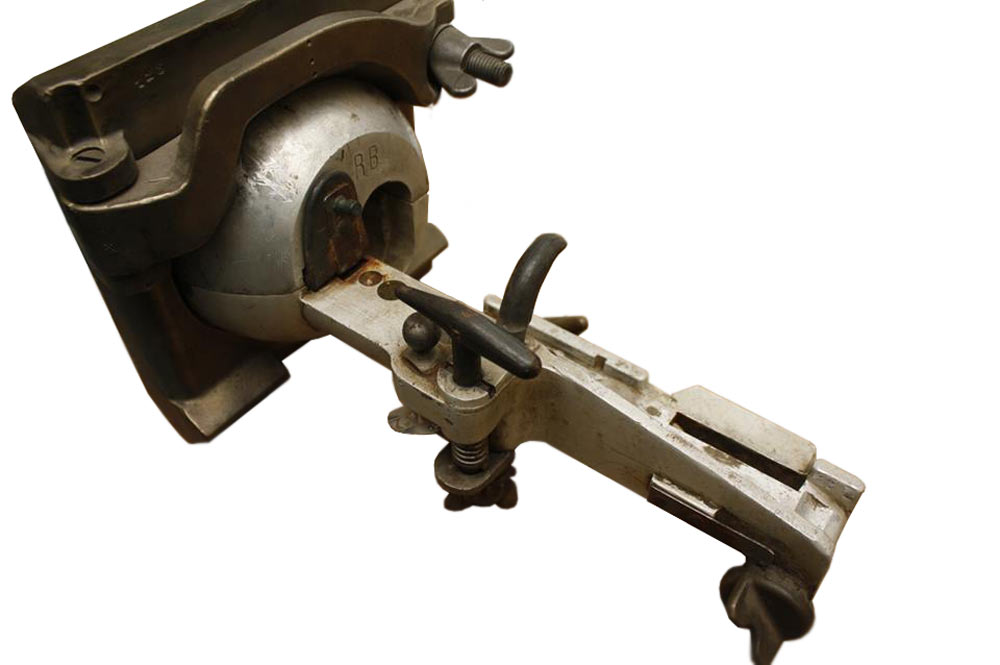

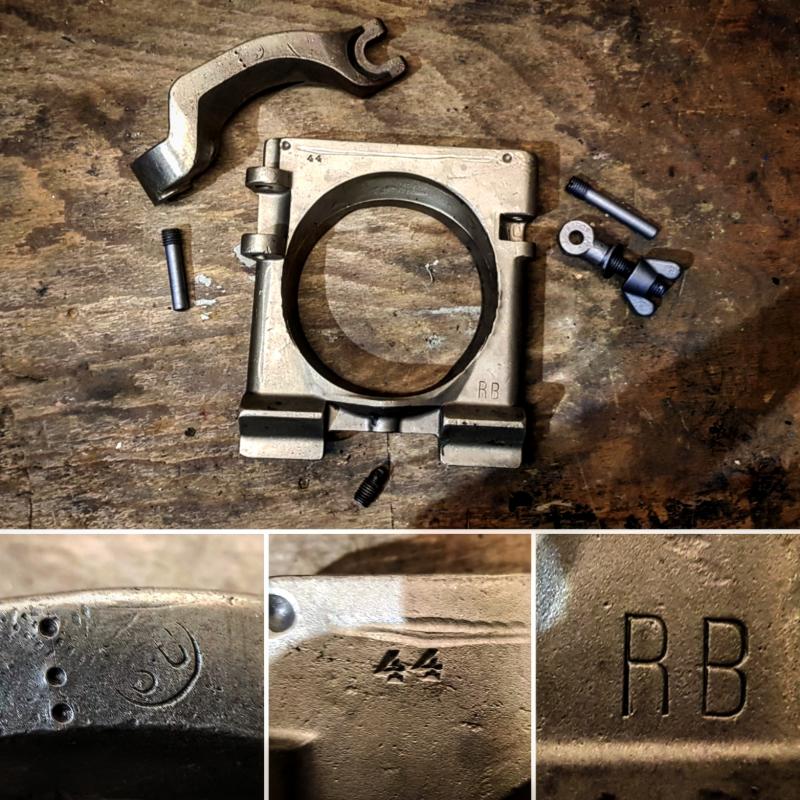

Support RB pour fusil mitrailleur mle 24-29

Support coulissant intégré dans le créneau
ASPOLT

Un dispositif de maintien de l'arme constitué de deux vérins réglables à vis complète l'ensemble. Ces vérins viennent s'encliqueter dans les attaches placées sur le bras du support RB , attaches permettant de libérer facilement les mouvements de la rotule pour permettre au tireur de disposer de sa liberté de pointer l'arme.

Deux vis papillon montées sur la glissière supérieure du créneau permettent le blocage en position du support coulissant. Ces vis sont rendues imperdables par deux languettes métalliques empêchant de les dévisser entièrement et ne sont pas présentes sur tous les créneaux pour FM type A

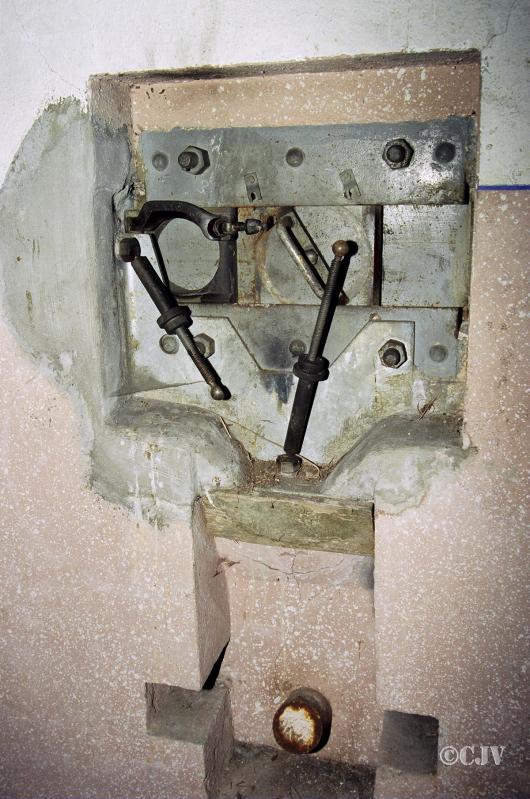

Créneau type A pour FM 24/29
Avec le support pour la rotule RB et les
vérins réglables à vis permettant le maintien de l'arme

Créneau type A pour FM 24/29
équipé du FM dans sa rotule RB

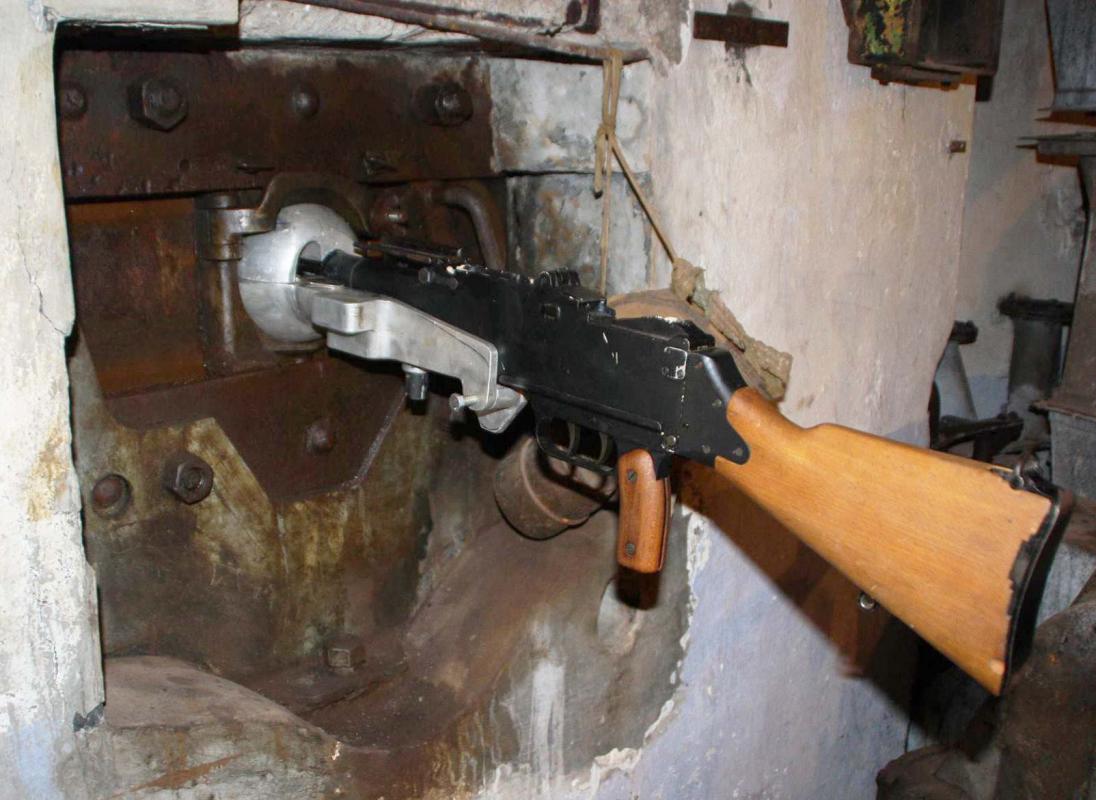

FM 24/29 en place dans un créneau type A monté sur la rotule RB
