Canon-obusier de 75 mm modèle 1929

(75/29)

Description

Le fonctionnement du Matériel de 75 de casemate modèle 1929 est très similaire à celle du canon de 75 modèle 1897 dont il est directement dérivé. Le tube et la culasse sont identiques, les freins et récupérateur sont du même type, le tourillonnement se fait aussi au 3/5ème du tube.
La masse oscillante composée du tube (bouche à feu), du berceau dans lequel il glisse, du frein et du récupérateur est montée sur un affut très simple spécifique à la forteresse ¹. Cet affut est composé de deux flasques montés sur une sellette pivotant autour d'un axe. Le tube est doté d'une rotule assurant l’étanchéité du créneau à l'endroit ou il traverse la plaque d'embrasure.
Son dépassement de prés de 1,50 m à l'extérieur le rend fort vulnérable à l'artillerie adverse et constitue l'une des principales faiblesse de ce matériel.

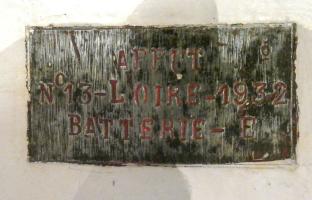

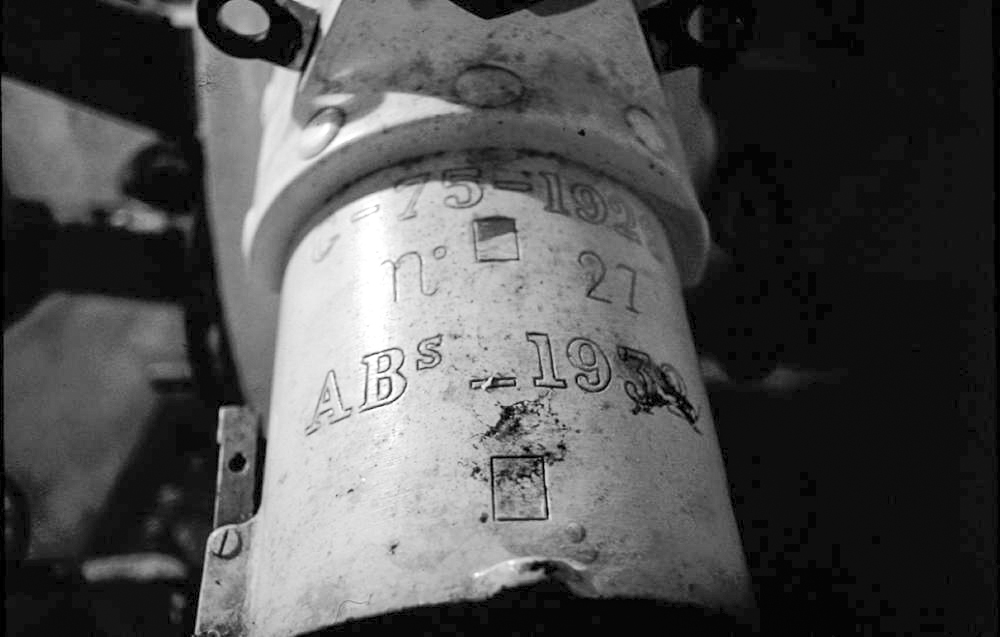

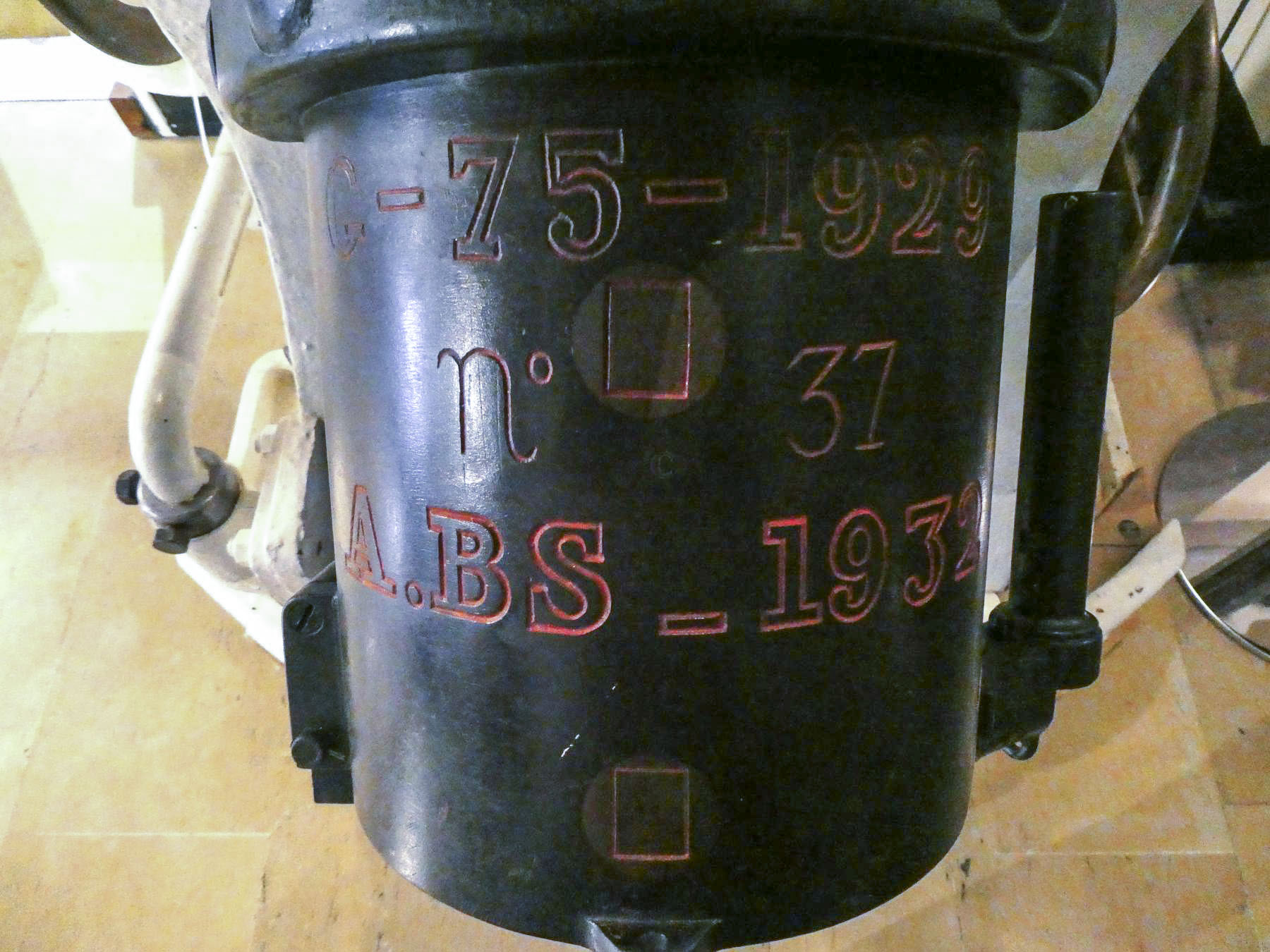

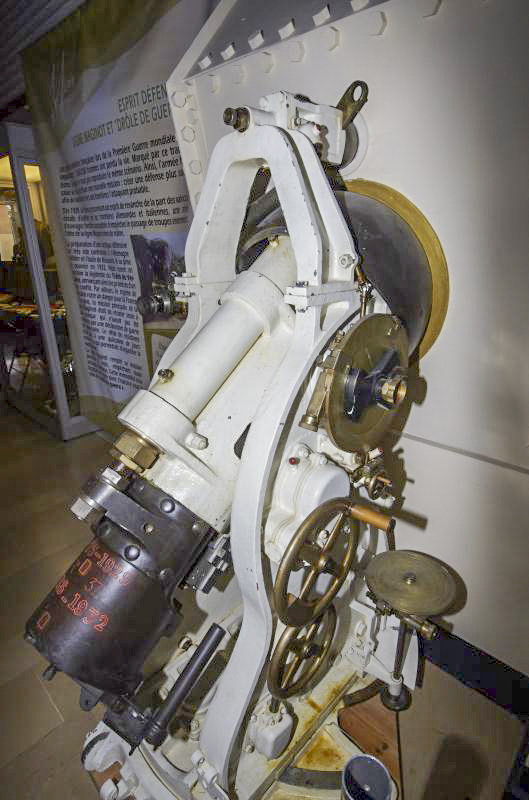

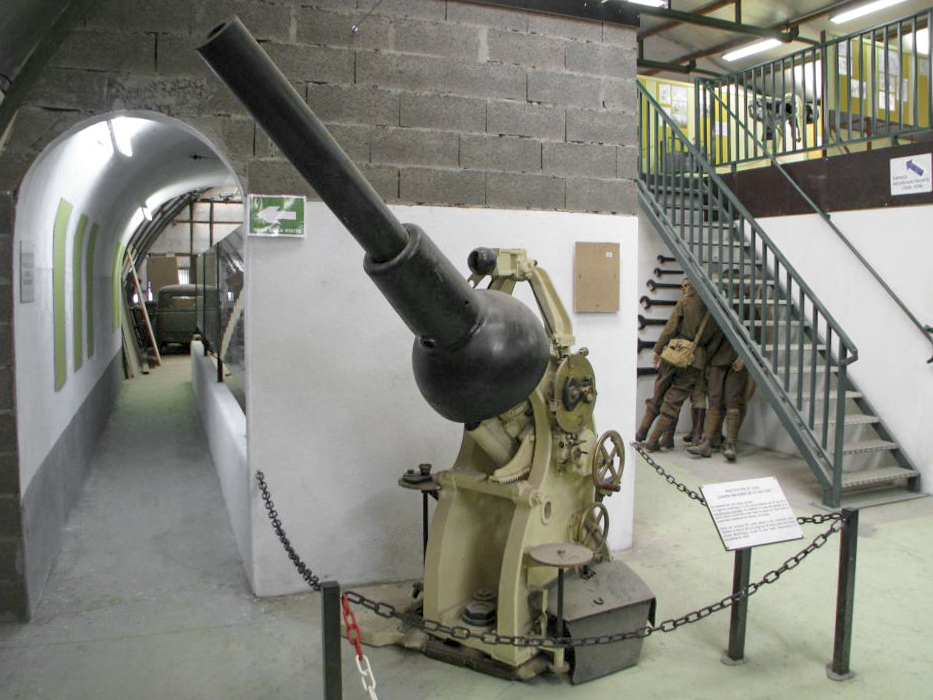

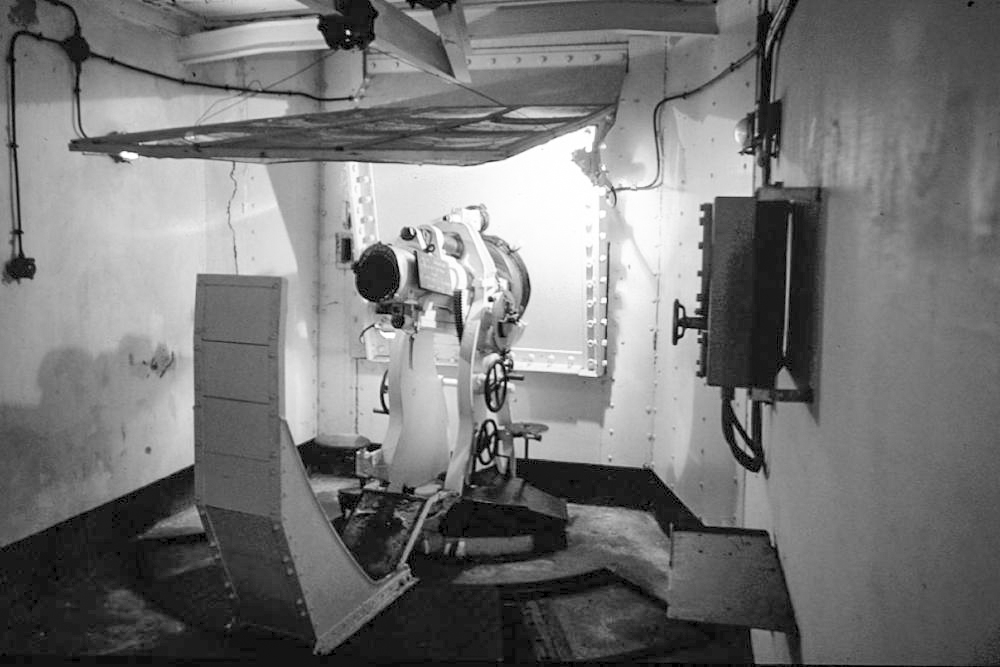

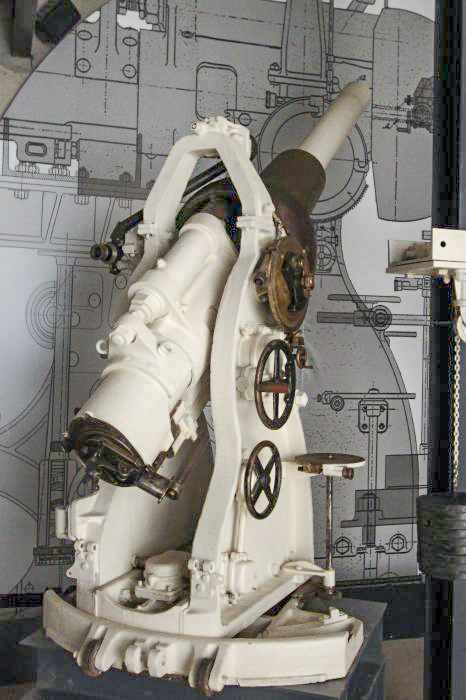

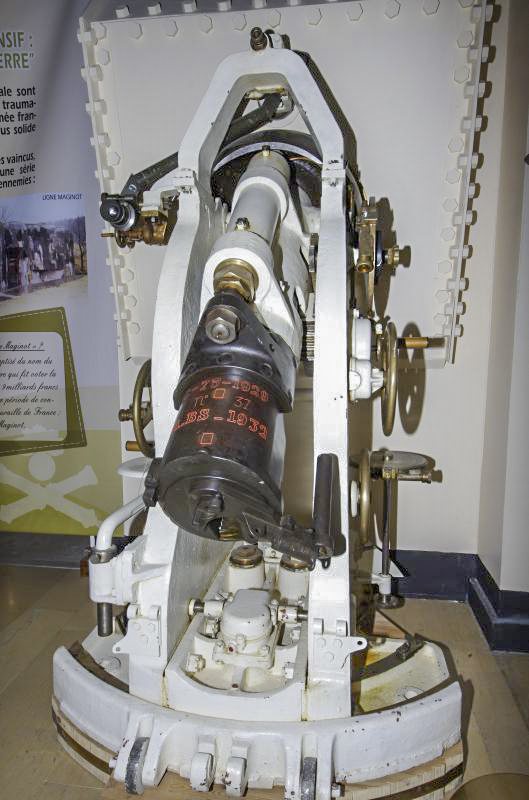

Canon de 75 modèle 29

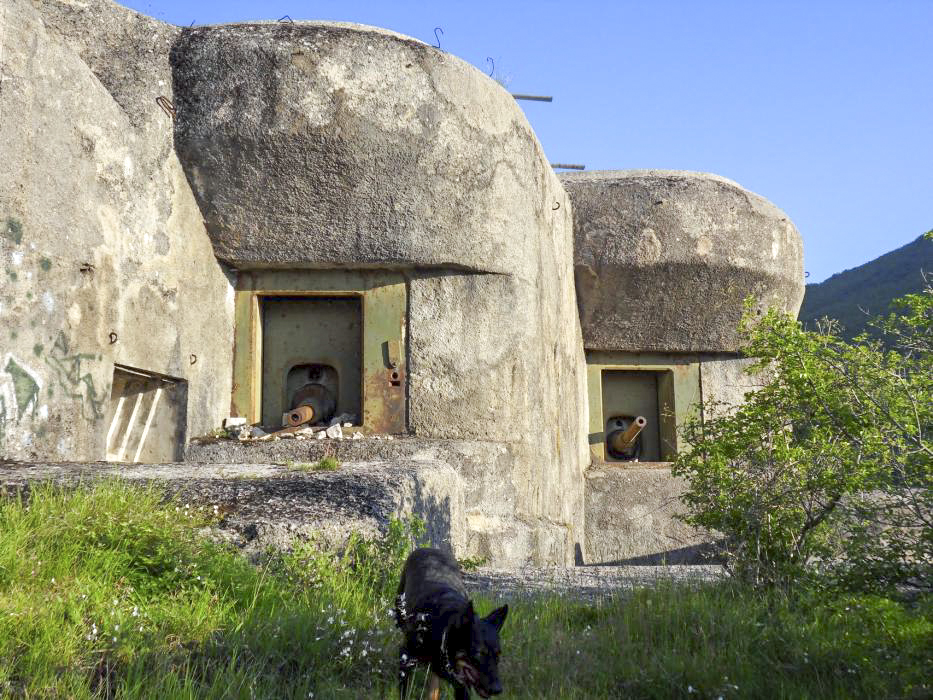

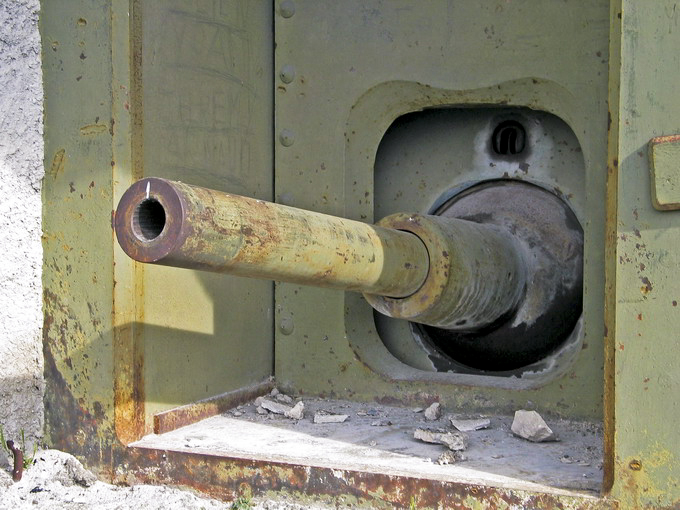

Dépassement de la pièce dans l'embrasure

Bien qu'initialement destinée à être utilisée en tir courbe, cette pièce a aussi été installée en tir direct tendu antichar dans certains ouvrages des Alpes (Cap Martin, St Roch...) en embrasure réduite.

Le premier matériel de 75 mm destiné à être installé sous casemate est l’œuvre des ateliers de Puteaux. Il est essayé pour la première fois les 18 avril et 4 juillet 1929. Ces essais n’ont pas donné entière satisfaction.

Un second prototype de 75 mm est proposé par les ateliers et chantiers de la Loire. Il est essayé pour la première fois le 18 septembre 1929. Ce canon-obusier a fonctionné d’emblée d’une façon très satisfaisante sans exiger aucune mise au point.
Une dernière série d’essais est organisée du 30 septembre au 2 octobre 1929 à Bourges, afin de déterminer quel matériel utiliser pour la fortification. Au terme de ces trois journées, la CORF et les officiers techniciens présents estiment à l’unanimité la supériorité du matériel des ACL à celui de Puteaux, malgré des propriétés équivalentes entre ces deux matériels.

Le canon-obusier proposé par les ACL a démontré sa supériorité sur les points suivants :

La volée protégée par un manchon assure mieux la protection du tube contre de gros éclats.
La partie du tube dépassant le tourillon vers l’avant est de près de 20cm plus courte. La saillie du tube en avant de la plaque de blindage de l’embrasure est donc diminuée d’autant, et ainsi la bouche de la pièce est moins exposée, elle ne dépasse que de peu le parement extérieur du mur bétonné de la façade de la casemate. Par conséquent, cela assure également une meilleure protection de la volée.
La sellette de l’affût, sensiblement plus courte vers l’arrière ne gêne pas l’installation du dispositif destiné à recevoir les douilles éjectées.
Le 75/29 ACL constitue un ensemble mécanique complet du pivot à la glissière, ce qui le rend moins solidaire du sol de la casemate.
Le matériel de pointage est plus efficace que celui de Puteaux.

Il subsiste toutefois un point sur lequel le 75/29 présenté par Puteaux peut se révéler supérieur à celui conçu par les ACL et offrir une solution satisfaisante. Lors de la présentation de l’avant-projet de Puteaux à la STG au cours d’une réunion en octobre 1929, aucune objection majeure n’a été soulevée, à l’exception de la longueur du tube, qui dépasse de plusieurs centimètres du parement extérieur. La STG étant à l’étude des casemates d’artillerie ², elle désire pouvoir obturer les créneaux à l’aide de volets métallique afin de protéger les pièces lorsqu’elles ne sont pas en action. Or, la longueur des tubes des canons-obusiers de 75 mm ne permet pas l’installation de ces volets. Pour résoudre ce problème, il est nécessaire de repositionner la bouche à feu de manière à faire affleurer la tranche de bouche au niveau de la périphérie de la rotule. Le colonel Paris ³ qui assiste à cette réunion, indique à la STG qu’il n’y a aucune difficulté à modifier son avant-projet. Mais malgré cette réunion, le projet de Puteaux resta à l’état de discussion, et seul le matériel mis au point par les ACL fut finalement adopté.

Un nouvel armement de 75 mm est alors mis à l’étude pour pallier cette faiblesse structurelle, véritable point faible des canons-obusiers de 75 mm modèle 1929. C’est ainsi que voit le jour les canons-obusiers de 75 mm modèle 1932 pour casemate.

Les premiers essais du canon-obusier en ouvrage ont été réalisés au bloc 5 du Hackenberg les 27 et 28 février 1934. Ces essais comprenaient la manutention de munitions, suivie de tirs avec des cartouches en boissellerie. Les premiers tirs réels, quant à eux, ont eu lieu au bloc 8 du même ouvrage, les 14 et 15 décembre 1934.

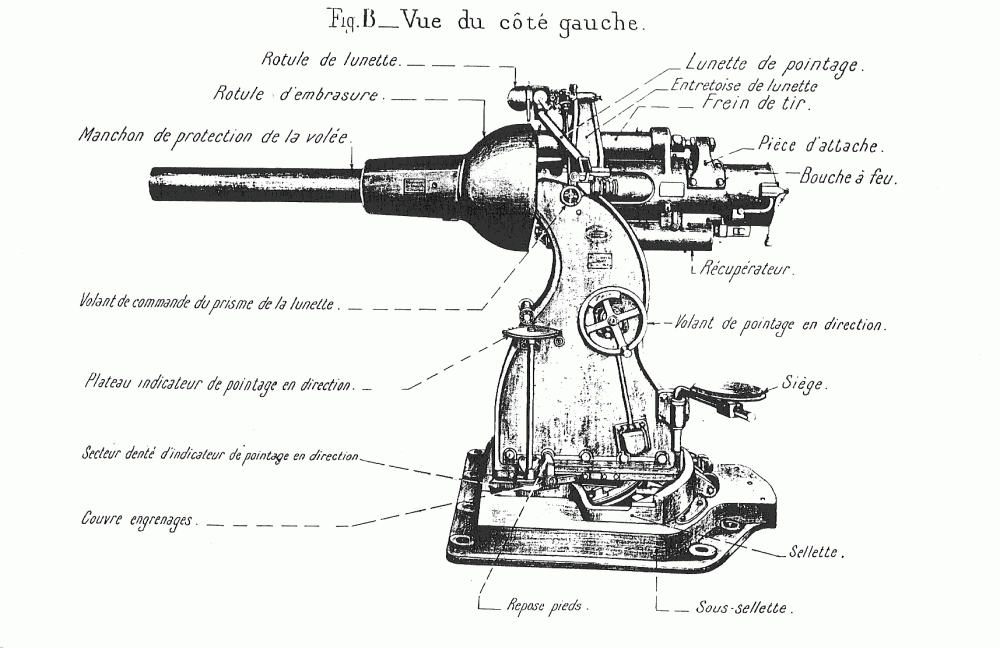

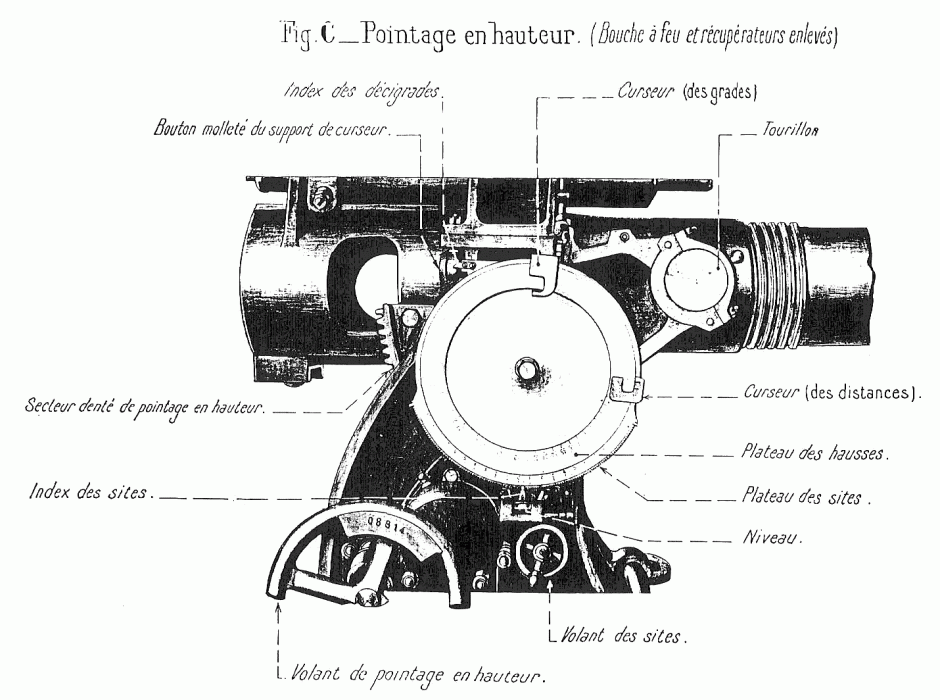

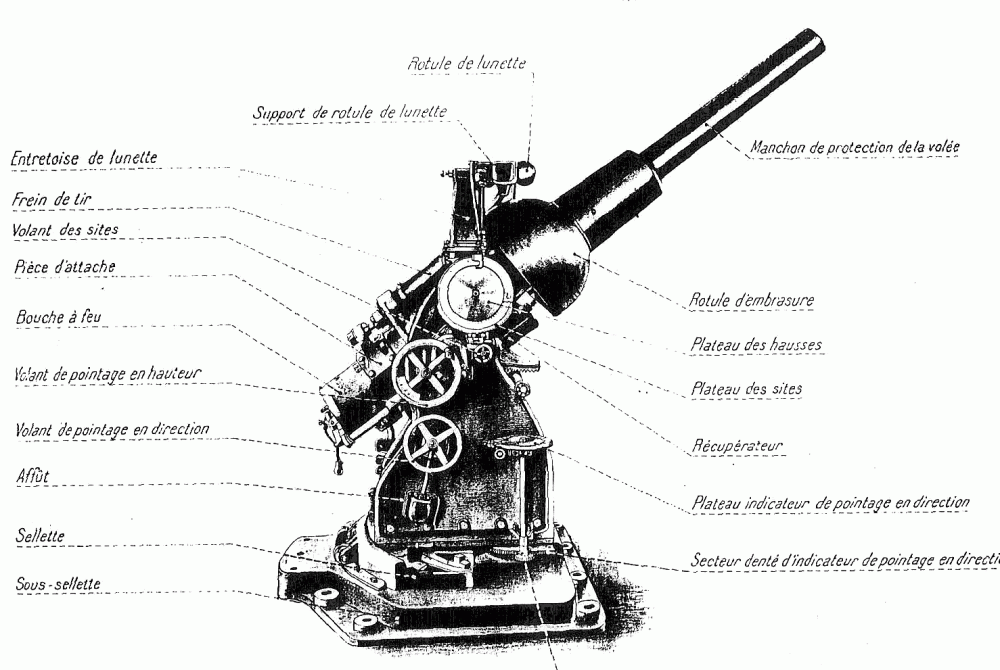

Matériel de 75 de casemate Modèle 1929
Planche graphique
Extraite de la notice sur la pièce

Le canon obusier de 75 mle 29 a été produit en deux versions, avec commandes de pointage à gauche ou à droite ⁴. Une lunette de visée type APX L647 solidaire de l'affut permet le tir à vue directe. La pièce étant une arme à tir courbe, cette lunette est dotée d'un prisme mobile commandé par un volant de commande entrainant aussi un plateau indiquant l'angle de site de l'objectif visé permettant le régale de la hausse du canon. Cette lunette existe en deux versions, montage à droite ou montage à gauche selon la version du canon auquel elle est destinée.

Côté portée et cadence de tir, cette arme ne parvenait pas à atteindre les spécifications souhaitées par la CORF dans ses premières spécifications ⁵ et ce matériel est produit dans l'urgence et adopté malgré ses défauts afin de permettre d'équiper rapidement les premiers blocs d'artillerie à construire. Il sera remplacé ensuite par d'autres versions répondant mieux au besoins initialement exprimés.

Caractéristiques de la pièce

La bouche à feu du 75 modèle 29 est quasi-identique à celle du canon de 75 mle 1897 avec quelques légères modifications. le tube comporte 24 rayures approfondies et la bouche est adaptée au berceau du support de casemate. Les canons-obusiers de 75 mm modèle 1929 sont équipés de la culasse Nordenfelt.

Calibre (mm): 75
Longueur tube (m) : 2,721
Longueur rayée (m) : 2,229
Pointage en hauteur : -9° / +40°30'
Pointage en direction : 45°
Portée maximale : 12.000 m
Cadence de tir maximale : 30 coups/minute
Cadence de tir nominale : 12 ou 24 coups/minute
Poids approximatif : 2.315 kg

Munitions utilisées

Le canon de 75 mle 29 utilise les mêmes munitions que le modèle 1897, celles ci sont décrites dans la page Munitions utilisées dans la fortification proposée dans la partie Dico du site

Vitesses initiales

- Obus explosif Mod 1917 : 577 m/s
- Obus explosif Mod 1900-1915 : 545 m/s
- Obus explosif Mod 1900-1915 (Charge moyenne) : 400 m/s
- Obus explosif Mod 1900-1915 (Charge réduite) : 341 m/s
- Obus de rupture M : 570 m/s
- Obus à balles Mod. 1926 : 535 m/s

Portée

Donnée à angle maxi de 45
- Obus explosif Mod 1917 : 11 200 m
- Obus explosif Mod 1900-1915 : 8 500 m
- Obus explosif Mod 1900-1915 (Charge moyenne) : 6 700 m
- Obus explosif Mod 1900-1915 (Charge réduite) : 6 400 m
- Obus de rupture M : 9 000 m
- Obus à balles Mod. 1926 : Sans objet, durée de trajet supérieure à 24 secondes

Donnée à angle de 25°
- Obus explosif Mod 1917 : 9 400 m
- Obus explosif Mod 1900-1915 : 7 250 m
- Obus explosif Mod 1900-1915 (Charge réduite) : 5 400 m
- Obus de rupture M : 7 600 m
- Obus à balles Mod. 1926 : Sans objet, durée de trajet supérieure à 24 secondes

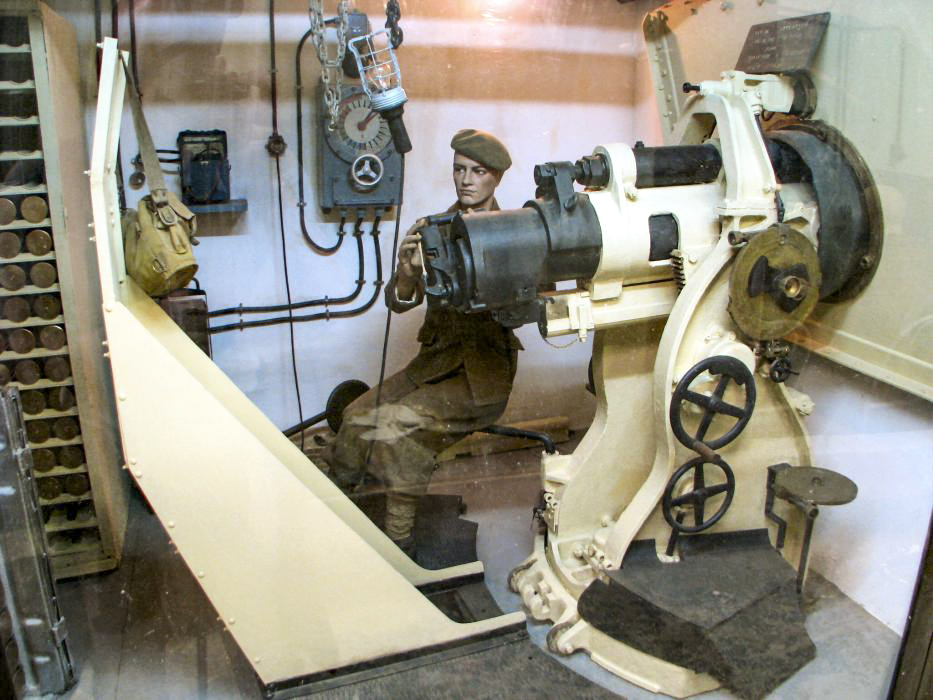

Service de la Pièce

Le service du canon de 75 modèle 29 sous casemate demandait une équipe de 8 personnes constituée comme suit :

1 Sous officier chef de pièce,
1 Pointeur,
1 Aide pointeur,
1 Tireur,
1 Chargeur,
1 Artificier,
2 Pourvoyeurs

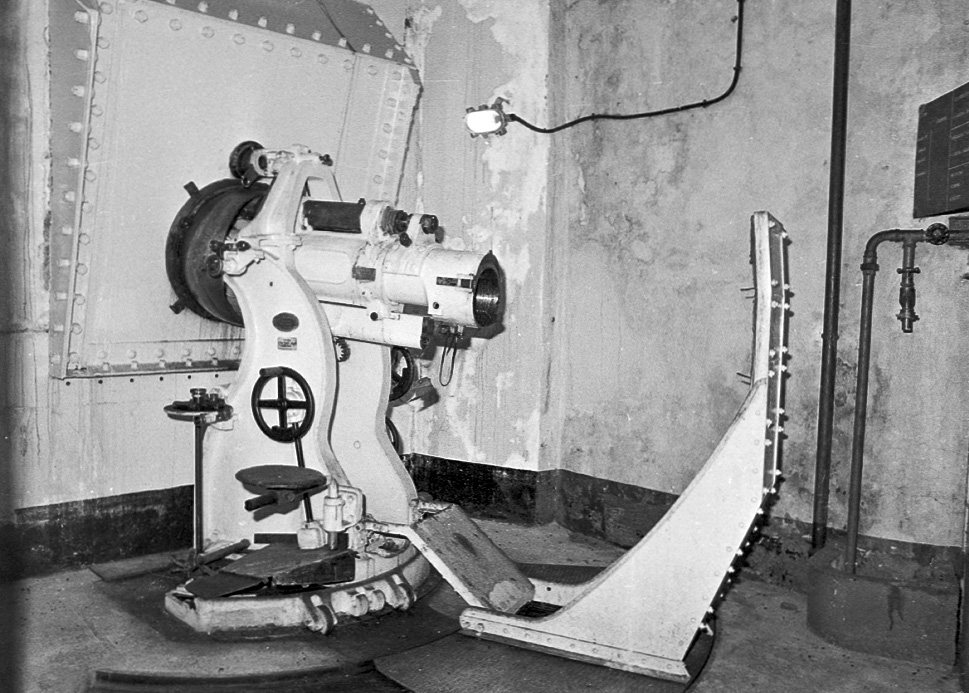

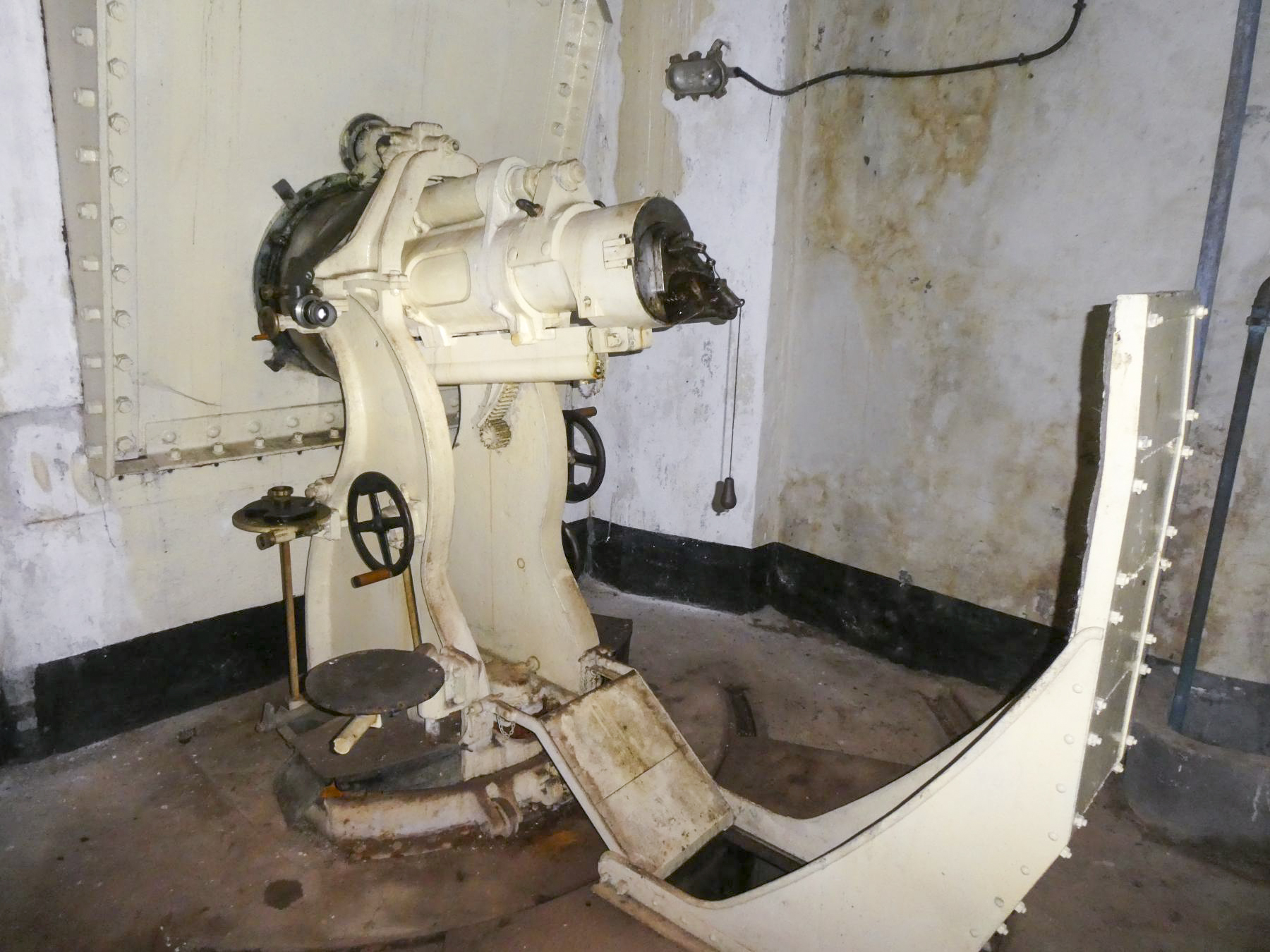

Le poste de pointage de la pièce était situé côté gauche ou côté droit selon la configuration de la casemate.

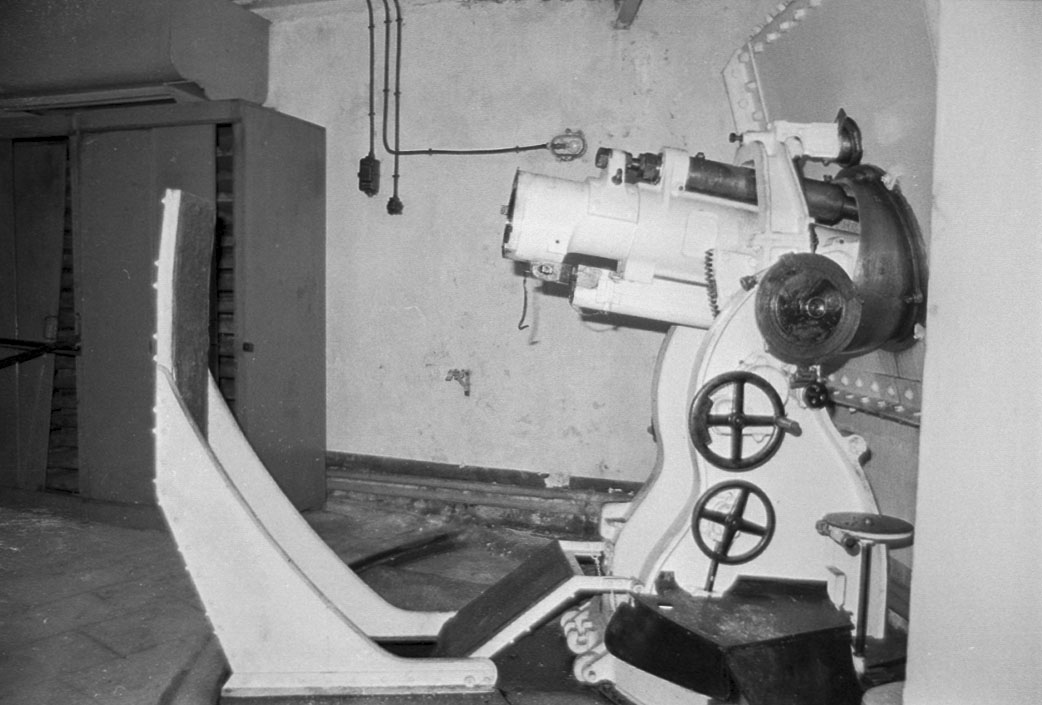

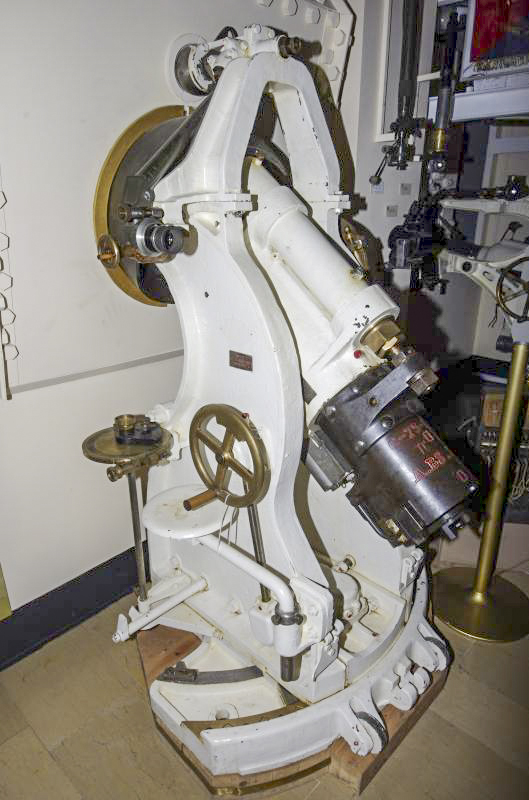

Poste de pointage à gauche ou à droite

Fabrication et Déploiement

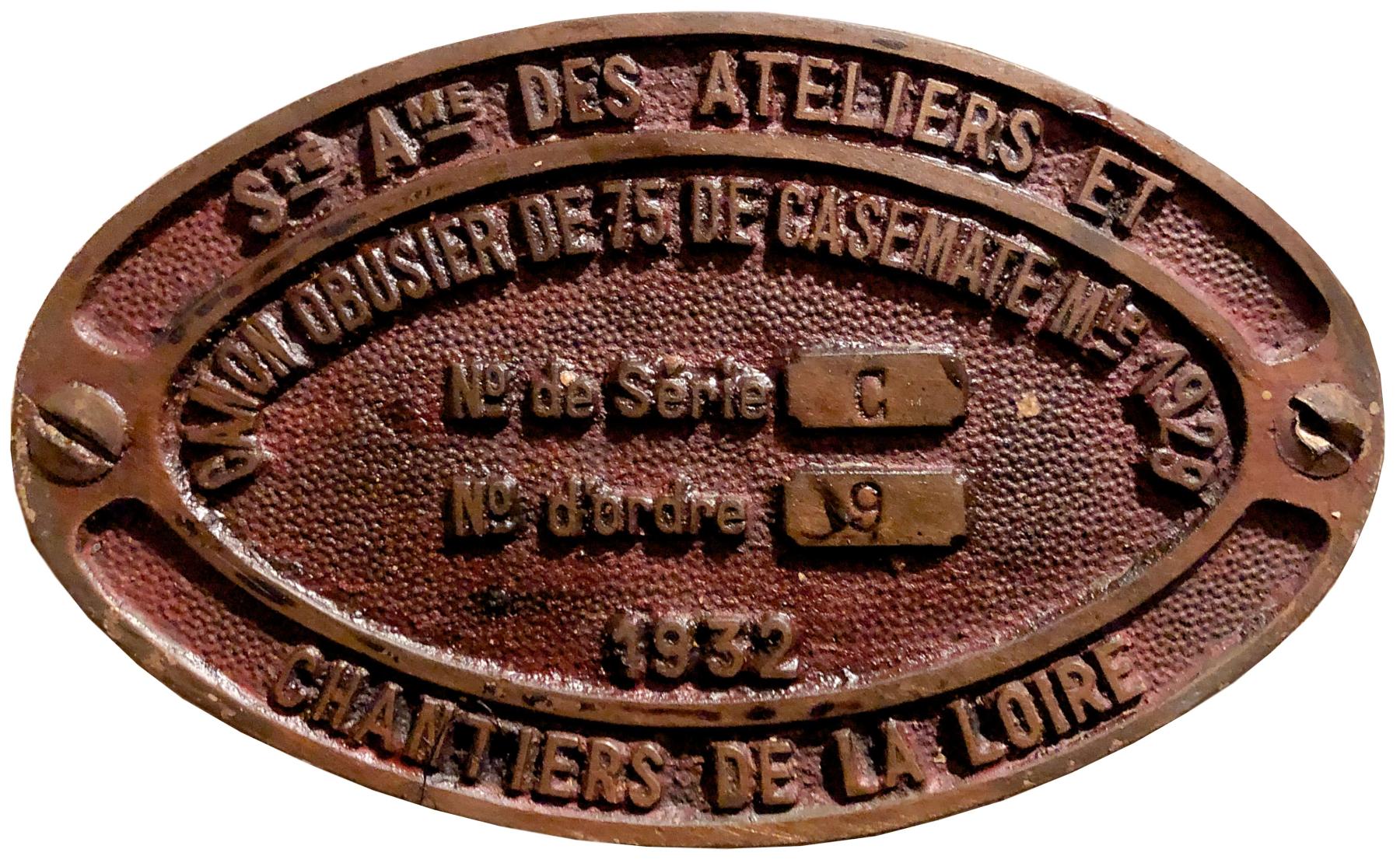

Ce matériel incompatible avec l'utilisation sous tourelle du fait de la volée du canon émergeant du cuirassement n'a été utilisé que sous casemate. Il a été fabriqué par les Chantiers de la Loire , 30 pièces seront en place en 1940, 14 dans le Nord-Est, 12 dans les Alpes et 4 en Corse.

Ouvrages du Nord-Est

Ouvrage du Hackenberg, bloc 5 - 3 pièces,
Ouvrage du Hackenberg, bloc 8 - 3 pièces,
Ouvrage du Hochwald, bloc 6 - 3 pièces,
Ouvrage du Hochwald, bloc 12 - 2 pièces,
Ouvrage de Rochonvillers, bloc 5 - 3 pièces,

Ouvrages du Sud-Est

Ouvrage du Barbonnet , bloc 2 - 2 pièces,
Ouvrage de Cap Martin, bloc 2 - 1 pièce,
Ouvrage de Cap Martin, bloc 3 - 2 pièces,
Ouvrage de Castillon, bloc 3 - 2 pièces (n° 23 et n° 48)
Ouvrage du Monte-Grosso, bloc 3 - 2 pièces,
Ouvrage de Saint-Roch, bloc 4 - 1 pièce,
Ouvrage du Sapey, bloc 4 - 2 pièces,

Corse

Casemate de Sant'Amanza, 2 pièces,
Casemate d'Arena, 1 pièce,
Casemate de Saint-Cyprien, 1 pièce,

Divers

Le cout d'une pièce de 75/29 montée sous casemate s'élevait à 220 000 Frs.

(1) Pour éviter que se reproduise la situation de 1914 où une partie des pièces avaient été retirées des forts modernisés par le commandement et de ce fait privé la fortification d'une grande partie de ses moyens, les affûts employés sont d’un modèle spécifique à la fortification Maginot et sont inutilisables en dehors de celle ci. Le tube est par ailleurs incompatible avec les affuts pour 75 de campagne alors en service dans l'armée française.

(2) Cette étude mène à la publication de la notice du 22 mai 1931 pour les casemates d’artillerie dotées de canons-obusiers de 75 mm modèle 1929.

(3) Le colonel Paris est le sous-directeur des ateliers de Puteaux.

(4) Un exemplaire avec commandes à gauche équipait le bloc 4 de l'ouvrage d'artillerie de Saint-Roch dans les Alpes. Il semble que ce soit le seul exemplaire dans cette version et qu' il s'agirait d'un prototype.

(5) La CORF avait demandé que soit mise au point une pièce capable d'atteindre une cadence de tir de 40 coups par minutes et une portée de 14 000 m

Rédaction :

Pascal LAMBERT , ajouts Hugues SCHIBI

Sources :

SHD,
wikipédia,
Lt Col Collin
