Canon-obusier de 75 mm modèle 1933

(75 33)






Le canon obusier de 75-33 est le dernier développement de ce calibre spécifiquement dédié à l'équipement de la fortification Maginot.
Il a été monté sous tourelle et sous casemate.


Développement

Le tube de 75 modèle 33 est une amélioration du tube du 75 modèle 29 précédemment développé pour la fortification mais qui était handicapé par son dépassement trop important de l'embrasure le rendant très vulnérable.
Ce tube est raccourci et mesure 2.421 mètres ce qui permet son intégration dans la chambre de tir des tourelles ainsi que son utilisation sous casemate sans que sa volée ne dépasse de l'embrasure.

Il offre des caractéristiques identiques à celles du tube de 75-32 et comme ce dernier, le tube de 75 mle 33 a initialement été équipé d'une culasse du type Nordenfeld, remplacée en 1939 sur la plupart des pièces par une culasse semi-automatique modèle 33 permettant de simplifier encore les opérations de chargement / déchargement et d'augmenter la cadence de tir.



Caractéristiques

- Longueur du tube (m) : 2,421 m
- Longueur rayée (m) :
- Rayures : 24 à droite; profondeur 76,3mm; largeur 7 mm
- Portée maximale : 11 900 m (1)
- Frein hydraulique et récupérateur portés par le berceau.
- Guidage assuré par 4 patins guides coulissant dans le berceau
- Culasse : Nordenfeld à poignée raccourcie ou Culasse semi-automatique mle 33
- Chargement : Manuel ou semi-automatique (tourelle avec culasse mle 33)
- Déchargement : Manuel ou semi-automatique (avec culasse mle 33)
- Débattements : selon montage, voir le paragraphe Déploiement ci-dessous


1 -La portée maximale du canon obusier de 75/33 sous tourelle est de 11 900M avec l'obus FA (fonte aciérée) Mle 1929.



Munitions utilisées

Le canon de 75 modèle 32 utilise les mêmes munitions que le canon de 75 mle 1897. Ces munitions sont détaillées dans la partie du Dico traitant des Munitions utilisées dans la fortification



Déploiement

Le canon obusier de 75-33 a été décliné en deux versions. L'une était destinée à équiper les tourelles de 75 modèle 33 , la seconde, les casemates d'action frontale des Alpes (à créer).


Montage sous casemate.

Ce paragraphe ne traite que de la partie armement. Pour plus d'information sur son utilisation sous casemate, consultez la page sur la Canon-obusier de 75 modèle 33 sous casemate .

Dans les Alpes, l'utilisation sous casemate a généralement été préférée à l'installation sous tourelle, ces dernières ne pouvant se justifier en raison de leur coût bien plus élevé et de l'inutilité de disposer d'un système tout azimut alors que seuils les points de passage obligés étaient à couvrir (cols, vallées).

Le canon-obusier de 75 mm modèle 1933 utilisé sous casemate est une version adaptée à l'affut dans lequel il coulisse . Cette version du tube est parfois dénommée matériel de casemate en terrain rocheux .


Caractéristiques propres au montage sous tourelle

- Pointage en hauteur : -9° à +40° 30'
- Pointage horizontal : 50 grades


Déploiement

Huit blocs d'ouvrage ont été dotés de canons de 75-33 montés sous casemate, tous sont situés dans le Sud-Est.
Ce chiffre ne tient pas compte des tubes de rechange stockés dans les ouvrages et arsenaux.

L'ensemble des pièces sous casemate a été démonté par l'armée italienne. Aucune de ces pièces ne subsiste de nos jours, il est possible qu'elles aient été stockées dans l'arsenal de la Spezia, détruit plus tard par un bombardement allié.


La liste des ouvrages concernés est donnée sur la page du Dico concernant le canon-obusier de 75-33 sous casemate.


Montage sous tourelle

Ce paragraphe ne traite que de la partie armement de la tourelle. Pour plus d'information sur cette dernière, consultez la page sur la tourelle de 75 modèle 33 .

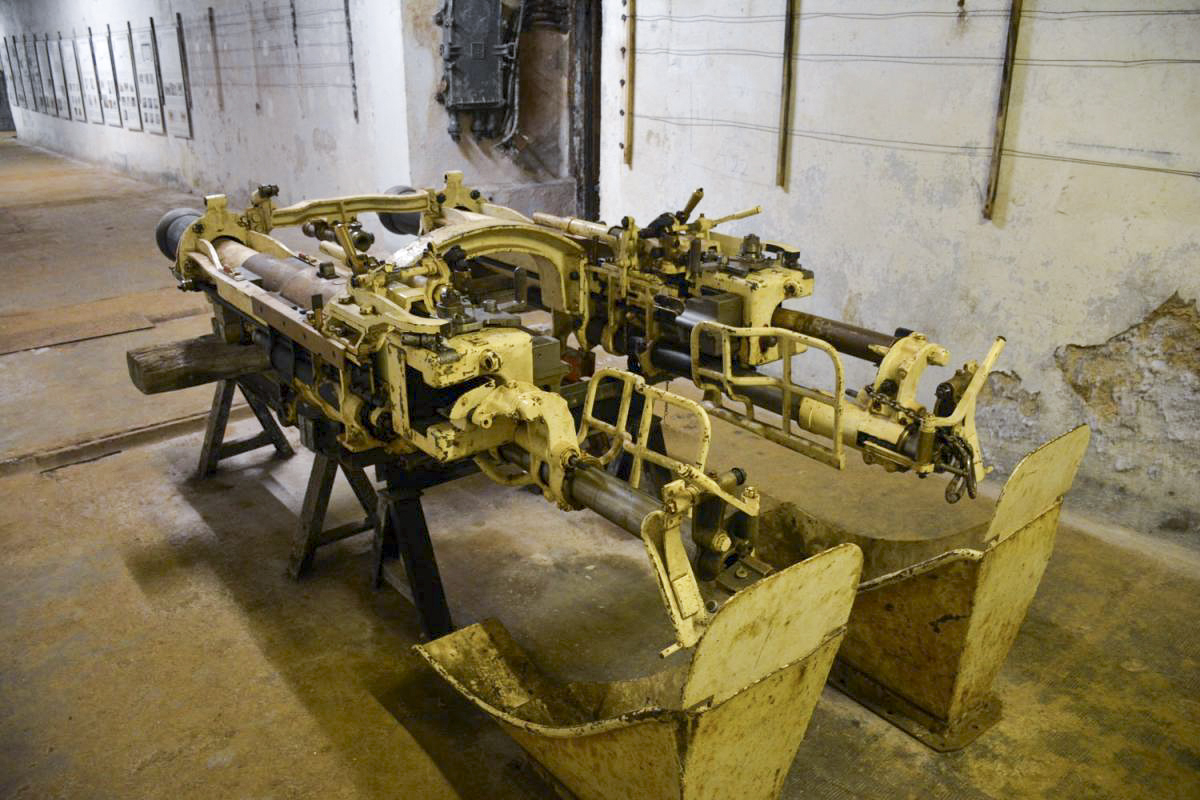

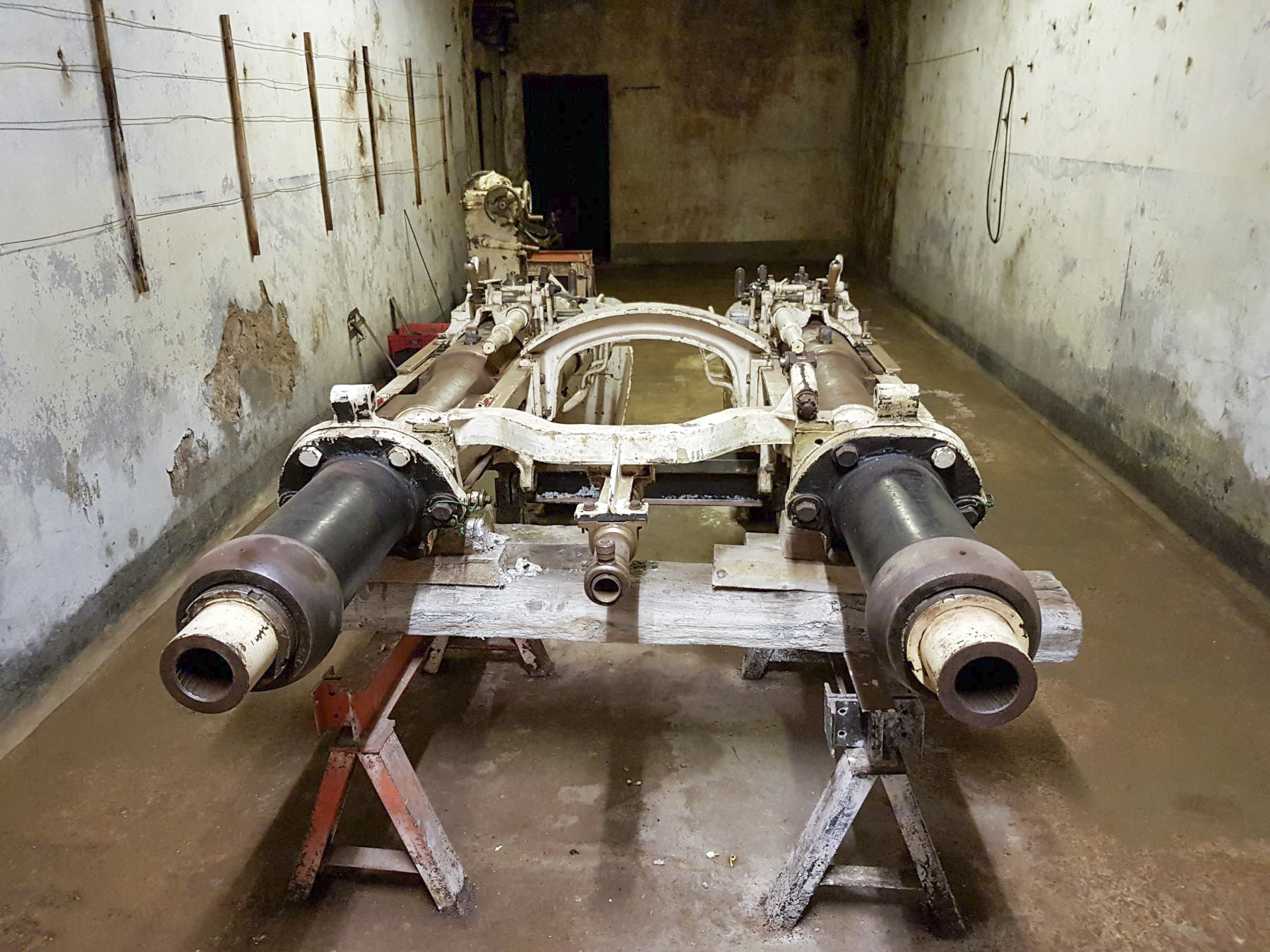

La tourelle de 75 mle 33 est dotée de deux canons-obusiers de 75 modèle 33. Ces pièces sont adaptées au berceau spécifique dans lequel elles coulissaient et leur dénomination officielle est Matériel de 75 modèle 1933 de tourelle. Cet ensemble constitue la masse oscillante de la tourelle.

Le berceau porte le frein et le récupérateur équipant chaque tube et, lorsque ceux-ci sont équipés de la culasse semi-automatique modèle 33 (voir plus bas), les dispositifs de chargement automatique.

Ce canon obusier peut être utilisé en tir courbe comme en tir tendu, et dans ce dernier cas, il est fait utilisation de la lunette APX L 650 solidaire du berceau et spécialement conçue pour ce matériel monté sous tourelle.

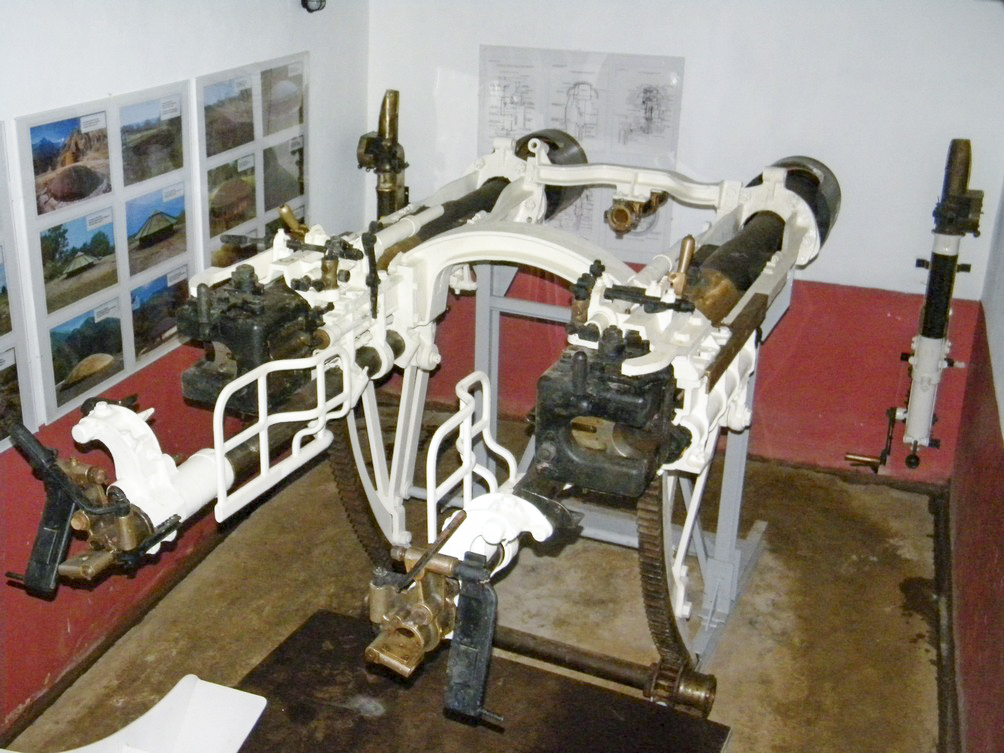

Canon-obusier de 75 mm modèle 1933

Canon-obusier de 75 mm modèle 1933, montage sous tourelle

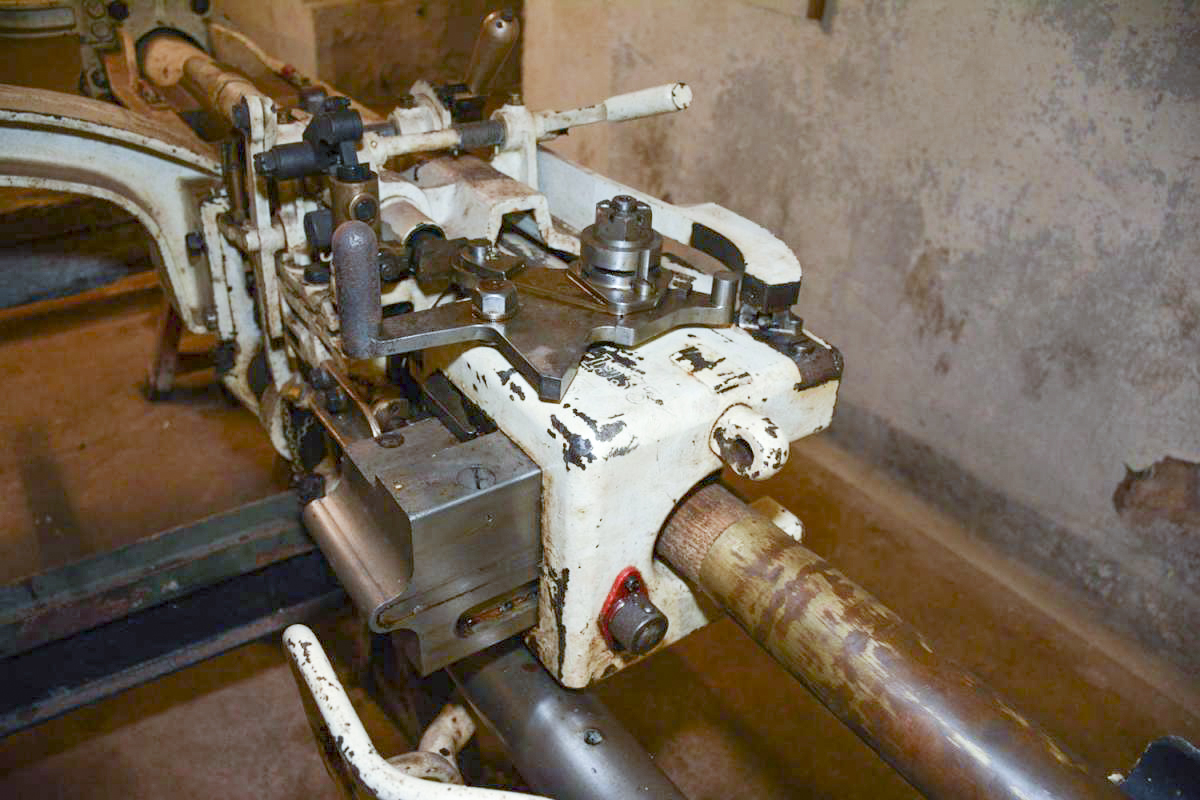

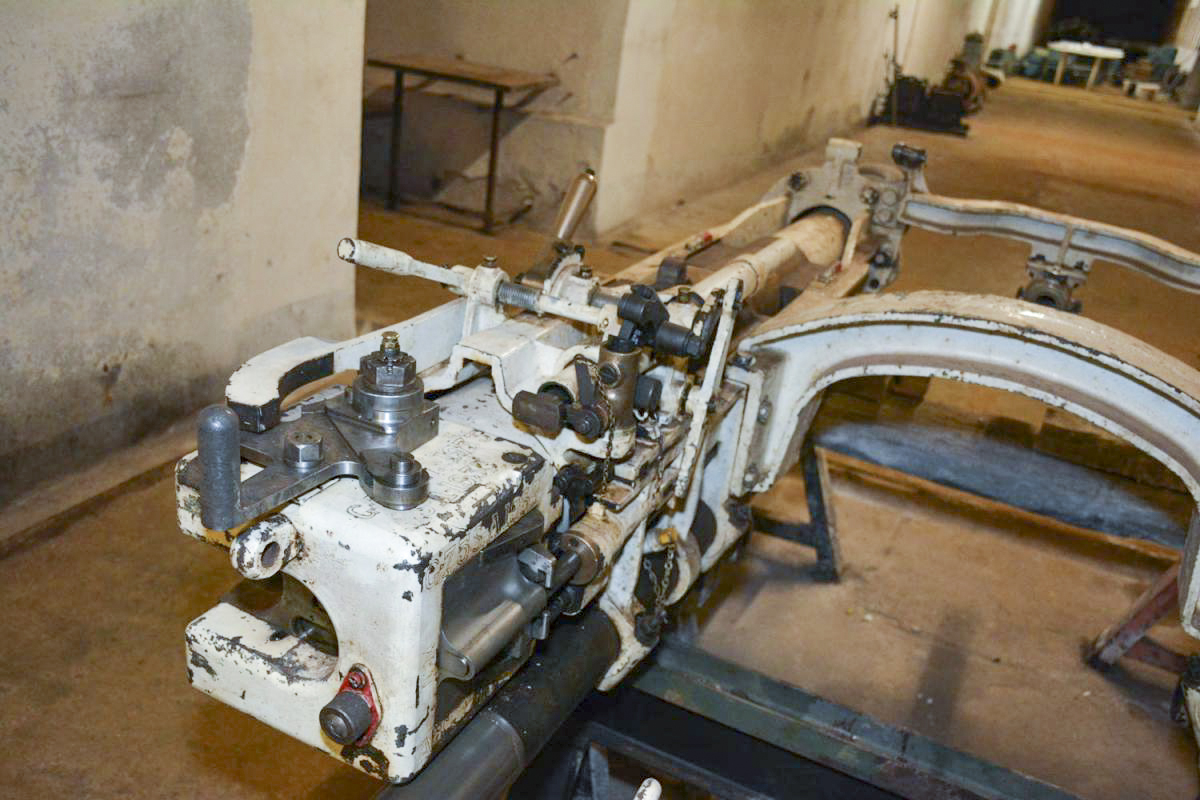

Noter la culasse semi-automatique mle 33 et le chargeur automatique.
Musée de l'ouvrage de Schoenenbourg



Caractéristiques propres au montage sous tourelle

- Cadence de tir par pièce : 13 cps/mn
- Pointage en hauteur : -2° à + 40°


Déploiement

Ce sont au total 21 tourelles qui ont été dotées de canons de 75-33 montés en jumelage, soit 42 pièces dont 32 dans le Nord-Est et 10 dans le Sud-Est. Ce chiffre ne tient pas compte des tubes de rechange stockés dans les ouvrages et arsenaux.

Les 32 pièces installées sous tourelle dans le Nord-Est étaient dotées de culasses semi-automatique mle 33 permettant d'assurer le service d'une chambre de tir avec 3 servants au lieu de 5.

Les 10 pièces équipant les tourelles du Sud-Est sont elles restées dotées de la culasse Nordenfeld à vis qui, bien que moins rapide à manipuler, offrait une fiabilité supérieure à la culasse automatique mle 33 (2).


La liste des tourelles concernées est donnée sur la page du Dico concernant ces dernières.


Cout

Le cout d'une pièce de 75/33 montée sous tourelle était de 203 500 Frs




2 - Témoignage du SLt Kass commandant le bloc 5 de l'ouvrage du Michelsberg.






Rédaction initiale / Mise à jour

Pascal Lambert



Sources :

Notice relative à la description et à l'entretien du matériel de 75 mle 1933 de casemate - 29 juin 1936
Hommes et ouvrages de la Ligne Maginot , T2 et T4 - J.Y. Mary, A. Hohnadel et J. Sicard
