Lunette de visée APX L644

(L644)






La lunette de visée APX L 644 est une lunette spécifiquement dédiée à la tourelle de mitrailleuse modèle 1935 dotée d'un jumelage de mitrailleuse Reibel MAC 31 T.


Description

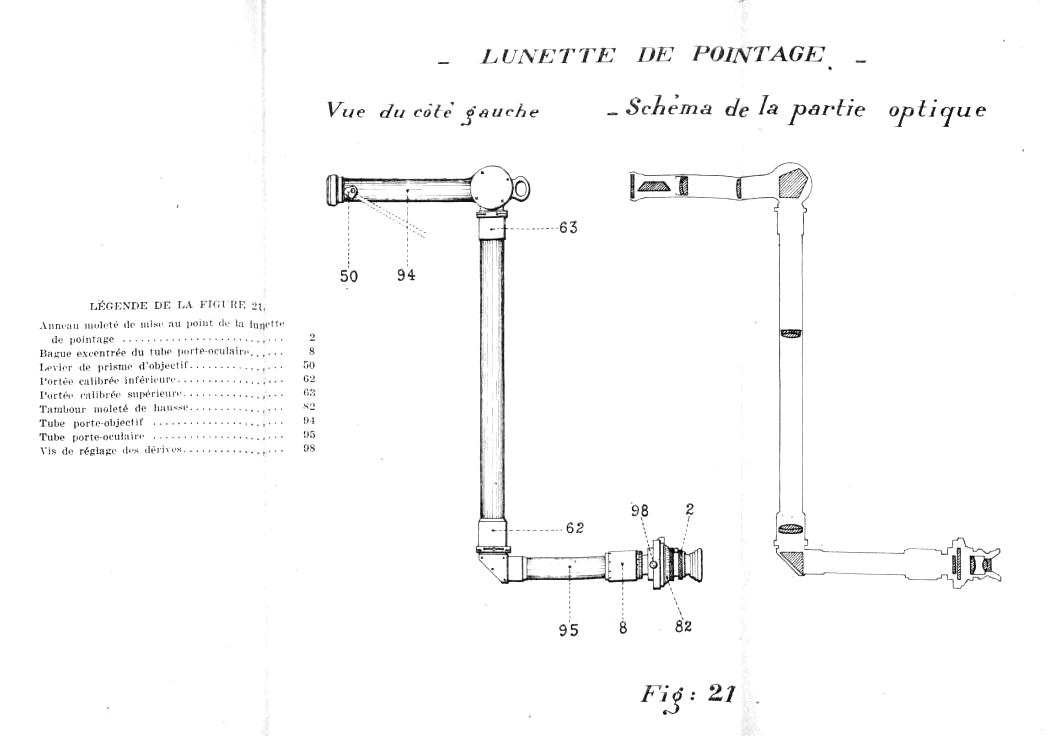

Cette lunette se présente sous la forme d'un tube coudé deux fois à angle droit, le tireur étant situé en dessous du jumelage de mitrailleuses.

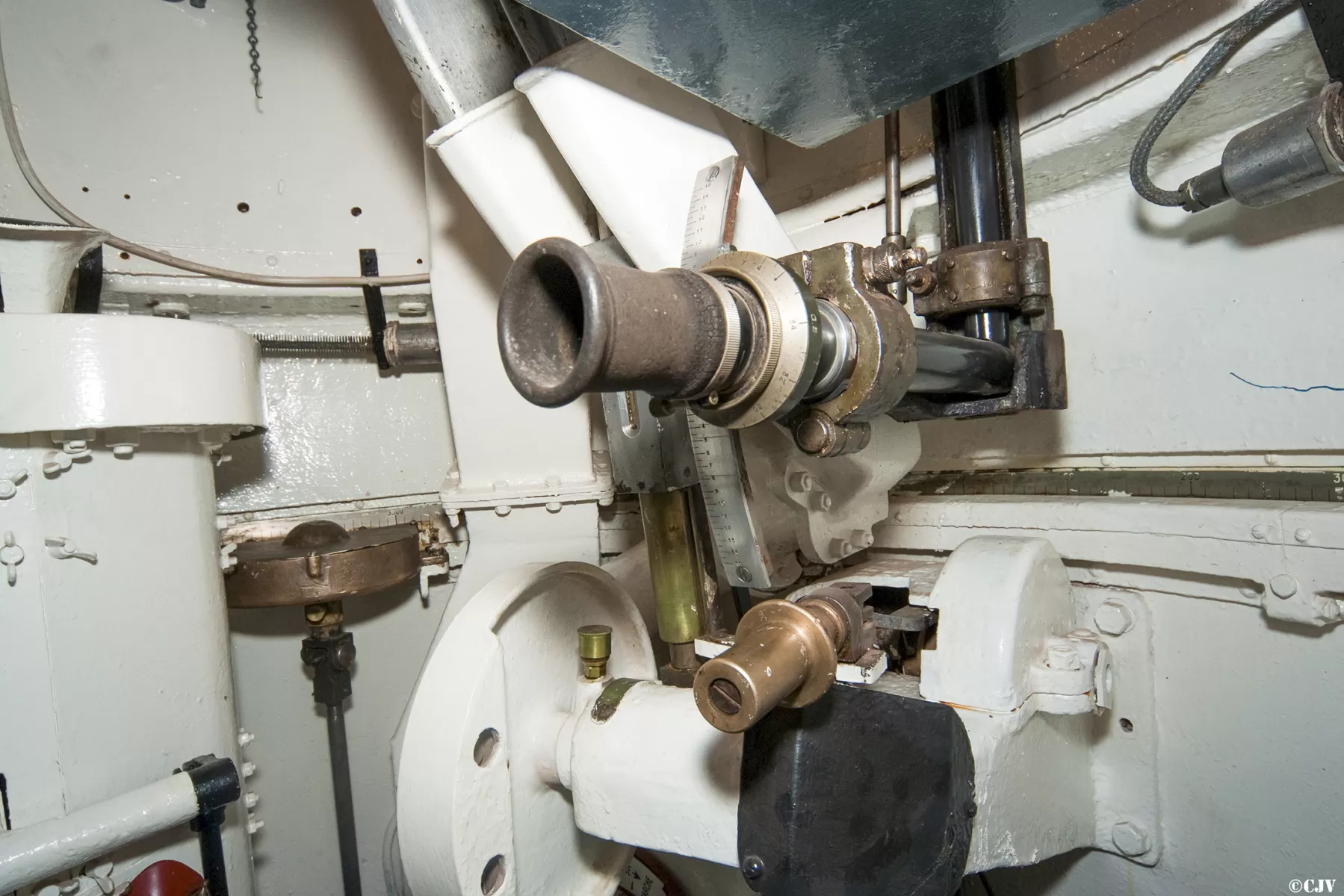

Petit ouvrage d'infanterie A5 - BOIS du FOUR

Lunette pour tourelle de mitrailleuse APX L 644



Le pointage s'effectue grâce à un réticule dont la ligne verticale est fixe et la ligne horizontale réglable grace à un tambour de hausse gradué de 0 à 2 200 métres. L'oculaire est doté d'une molette de mise au point permettant d'accorder la lunette à la vue du tireur.

La lunette est asservie en hausse au réglage du jumelage par le biais d'un prisme (Wollaston) rotatif situé en tête de lunette, près de l'embrasure, et relié par un système de tringles à l'arme. Le pantographe qui relie les deux permet une rotation du prisme d'un angle moitié de celui de l'arme, ce qui autorise un déplacement optique vertical exactement égal à celui de l'orientation du jumelage.

Ce matériel est de fabrication APX (Ateliers de PuteauX)


Caractéristiques

  • Grossissement : 2,9 X

  • Champ : 304 millièmes

  • Anneau oculaire : 3,6 mm

  • Distance d'anneau : 22 mm

  • Dimensions : 117 X 52 X 22 cm

  • Poids : 7,150 Kg
