Périscope type B

(B)






Le périscope type B est un périscope de fort grossissement spécialement adapté aux cloches observatoires d'artillerie type VP (Vision Périscopique) .


Le périscope type B est destiné à l'exécution des missions générales d'observation, telles que la surveillance de l'activité ennemie dans une zone déterminée, la recherche et la détermination topographique précise des objectifs (en direction et en site) et l'observation des tirs d'artillerie en vue de leur réglage par les méthodes usuelles.
Son service ne requiert qu'un seul observateur.

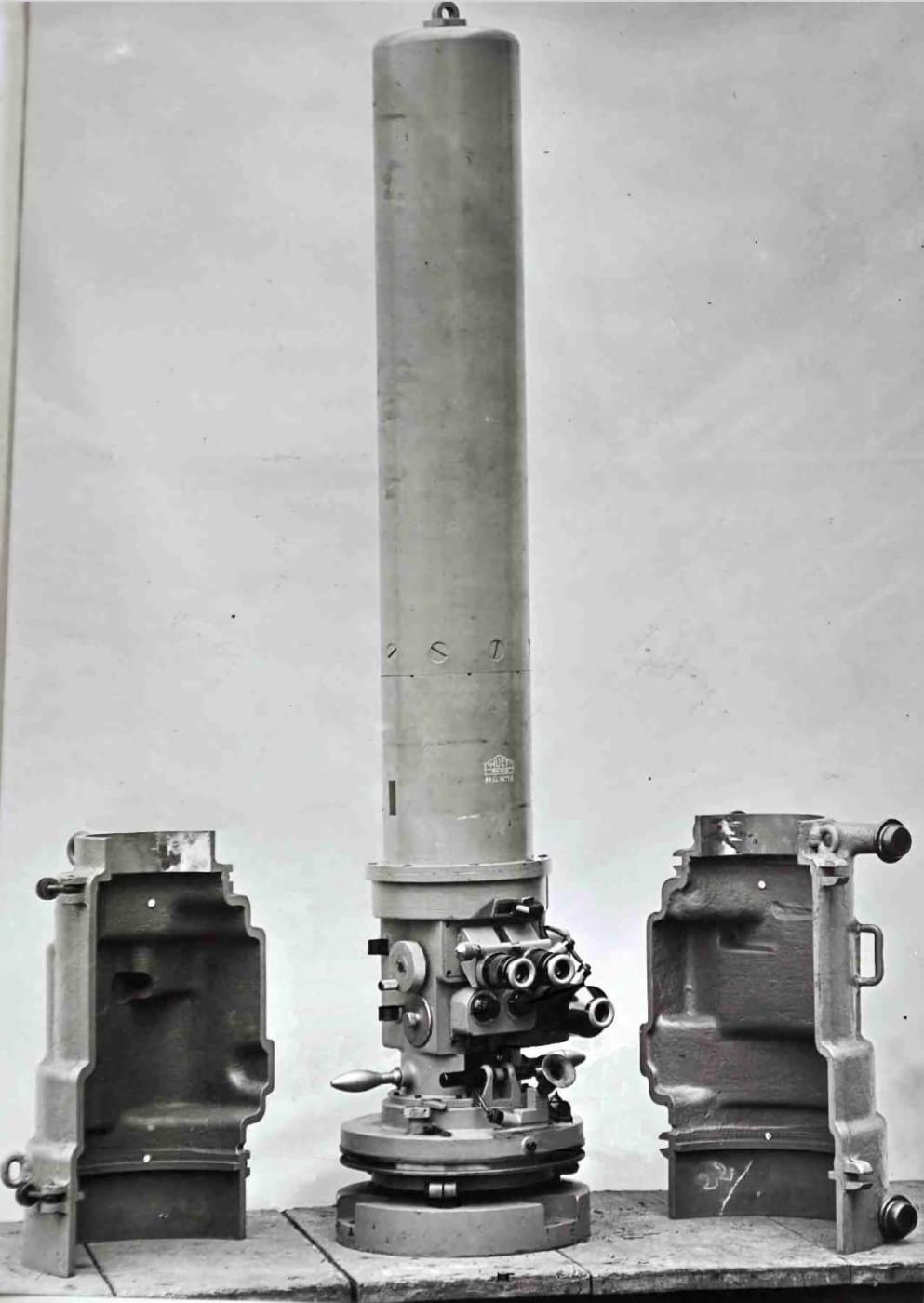

Périscope type B (B)

Périscope type B avec son capot de protection



Description

Le périscope est composé, de bas en haut, des éléments suivants :


Une embase

Cette embase permet de fixer par boulonnage le périscope sur la colonne support de la cloche observatoire à Vision Périscopique. Elle est dotée de trois vis de calage permettant d’ajuster avec précision la verticalité du périscope, la verticalité se vérifie grâce à deux niveaux à bulles solidaires du goniomètre.


Un goniomètre

Dont le rôle est de permettre la rotation du périscope sur lui même, et la lecture de la valeur du pointage initial grace à un microscope où apparait les indications d'un secteur divisé gravé.


Ensemble optique

Le périscope type B est composé de deux systèmes optiques distincts de grossissements différents.
Le premier de fort grossissement nommé jumelle est un système binoculaire permettant l'observation détaillée, le second de faible grossissement nommé viseur permet le pointage grossier et le repérage.


Carter étanche

Le bloc optique est surmonté d’un carter étanche comprenant aussi le sitomètre (voir ci-après). Ce carter étanche contient six sachets de produit asséchant (Silicagel) reparti dans quatre tubes perforés.


Coiffe blindée

La partie haute du périscope est protégée par une coiffe blindée réalisée en acier spécial de 15 mm d’épaisseur. Cette coiffe blindée comporte en partie supérieure deux ouverture correspondants aux deux systèmes optiques protégées par des grilles de protection amovibles derrières lesquelles se trouvent des verres de protection interchangeables.
Cette coiffe blindée comporte à son sommet un anneau permettant la manutention du périscope.



Réglages et indicateurs

Montée descente de l’ensemble

Le système d’éclipse (montée - descente ) du périscope et du plancher mobile de la cloche est partie intégrante de la colonne support de la cloche sur laquelle le périscope est fixé.
Le planche mobile étant surbaissé pour permettre la mise en place et le retrait du périscope, le système agit dans un premier temps sur le périscope seul qu’il élève de 65 cm pour amener l’amener à bonne hauteur pour les observateurs, périscope en position éclipsée.

Il entraine ensuite le plancher mobile en même temps que le périscope et élève l’ensemble d’au maximum de 50 cm supplémentaire, faisant émerger la coiffe blindée du périscope hors de la cloche tout en maintenant la bonne hauteur de travail pour les observateurs.

L’émergence du périscope devant être limitée à ce qui est strictement nécessaire pour que le champ d’observation soit dégagé, une marque à la peinture est faite à l’intérieur du cuvelage indiquant la hauteur de sortie maximale pour le périscope. Cette opération devant être faite pour chaque type de périscope, plusieurs marques existent dans chaque cloche, correspondant chacune à un type de périscope.

Un levier permet le blocage de l’ensemble périscope - plancher mobile une fois le périscope amené à sa position d’observation.


Pointage en direction

Le réglage initial en direction se fait grâce au goniomètre. Il peut être fait soit rapidement grâce à une poignée, soit avec précision par l’intermédiaire d’une couronne dentée et d’une vis tangente débrayable actionnée par le volant de pointage en direction.

La valeur en direction est lisible grâce à un microscope placé devant l'observateur permettant de lire les valeurs portées sur le cercle gradué du goniomètre.


Pointage en site

Le pointage en site est réglable à partir d’un volant de pointage situé en partie supérieure du bloc optique. Il peut varier de -165 à + 110 décigrades, le zéro correspondant à l’horizontale. Ce dispositif est commun aux deux optiques.

Le sitométre permet à l'observateur de lire directement la valeur en site vers laquelle le périscope est pointé. Il est constitué d'une fenêtre placée en face de l'observateur et dotée d'un repère vertical dans laquelle apparait une échelle circulaire correspondant à l'inclinaison des miroirs de tête des deux systèmes optiques.
Il est gradué en décigrades et affiche les valeurs positive en noir et les valeurs négatives en rouge. Les indications sont éclairées par une lampe.



Eclairage des indicateurs

Les indicateurs de pointage du périscope sont munis de dispositifs d’éclairage spécifiques permettant leur utilisation lorsque l’éclairage de la cloche est réduit ou éteint.

Ces dispositifs sont chacun équipés d'une lampe de 1,35 W fonctionnant sous 4,5 V. La tension d’alimentation du système d’éclairage est fournie par une alimentation placée en bas de la cloche. Cette alimentation est constituée par un chargeur et une batterie de 3 éléments d’accumulateur prenant le relève en cas de coupure de l’alimentation électrique.

Cloches VP et VDP - Alimentation duperiscope

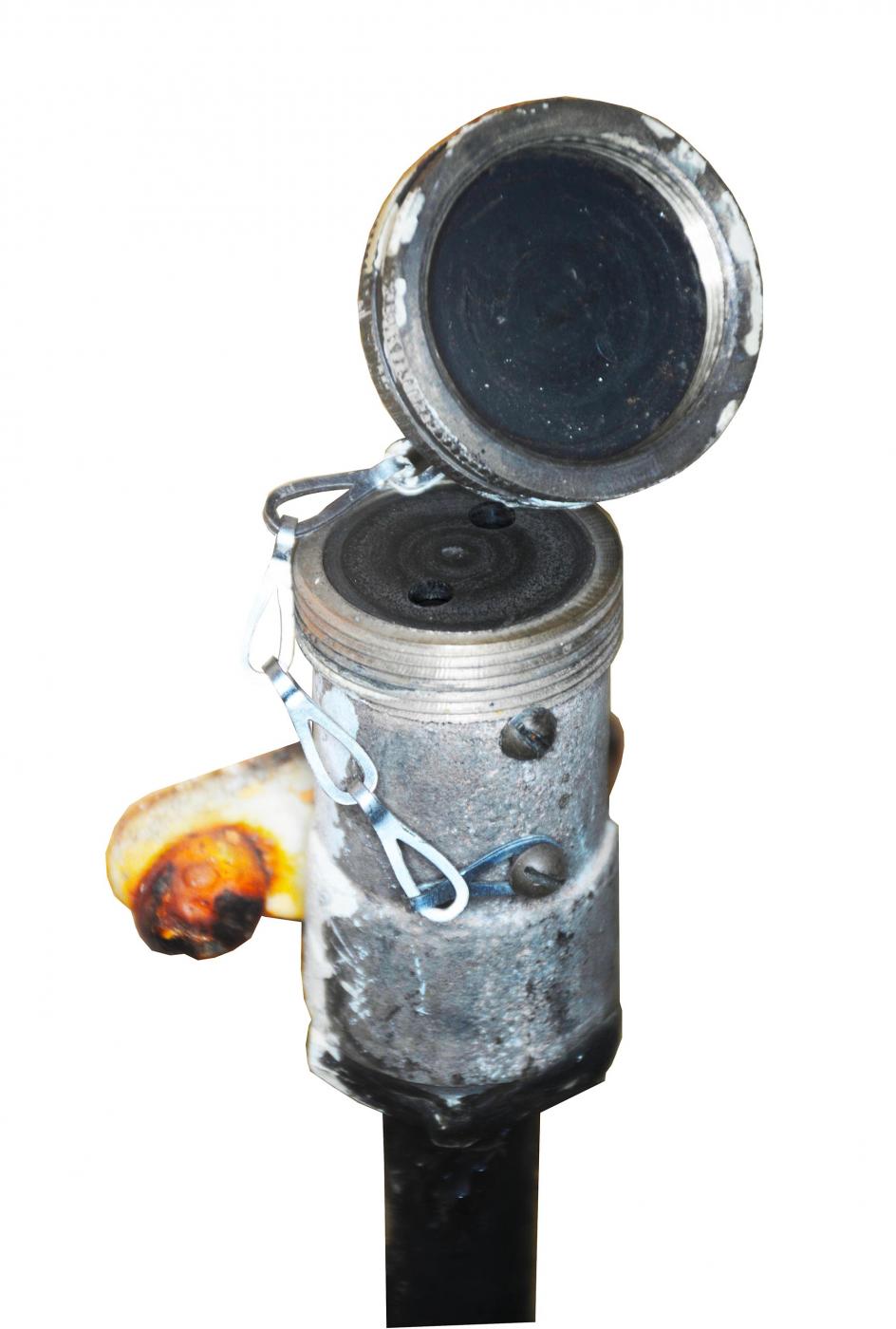

Prise pour l'éclairage des indicateurs



Une prise spéciale est placée en partie haute de la cloche et le périscope s’y raccorde par un cordon souple muni des connecteurs ad’hoc de chaque coté.

Il convenait que les observateurs soient attentifs lors de la rotation du périscope pour éviter que le cordon ne s’enroule autour de ce dernier et ne s’endommage pas.


Eclairage général

Les fenêtres du sitomètre et les microscopes du goniomètres sont éclairés chacun par une lampe, l’ensemble étant commandé par un seul interrupteur.


Optiques

Le micromètre de la lunette et le réticule du viseur disposent chacun de leur propre ensemble interrupteur - rhéostat permettant d’en faire varier l’intensité.



Caractéristiques

  • Dimensions du périscope 1,72 x 0,50 x 040 m

  • Hauteur périscopique : 1,33 m

  • Poids du périscope : 257 Kg

  • Poids du capot de protection : 59 Kg

  • Poids de la caisse étanche : 132 Kg

  • Dimensions de la caisse étanche: 1,89 x 0,58 x 0,58 m

  • Poids des accessoires : 52,5 Kg

  • Poids du périscope avec capot de protection : 316 Kg

  • Poids de l'ensemble en caisse avec accessoires: 500,5 Kg

  • Dispositif d’éclairage : 4 lampes de 1,35 W sous 4,5 V



Jumelle

Oculaires à mise au point séparée, réglage d'écartement des oculaires , micromètre dans l'oculaire droit gradué en décigrades.

  • Grossissement : 12x

  • Champ : 4,2 gr

  • Anneau oculaire : 4 mm

  • Distance d’anneau : 20mm

  • Amplitude du pointage en direction: 400 gr

  • Amplitude du pointage en hauteur: -16,5 à +11 gr

  • Précision des pointages : +- 2/100 Gr


Viseur

Oculaire à mise au point réglable, micromètre réticule constitué d'une croix droite

  • Grossissement : 1,25 X

  • Champ : 35 Gr (

  • Anneau oculaire : 5,8 mm

  • Distance d’anneau : 45 mm

  • Amplitude du pointage : -16,5 à +11 gr



Stockage - Mise en place

Lorsqu’il n’est pas utilisé, le périscope est stocké dans une caisse de transport en bois lorsqu'il est en dépot ou dans une caisse de transport étanche sur roulette si il est dans la fortification. Il est doté d’un capot de protection destiné à permettre de hisser le périscope sans endommager ses organes de commande et oculaires.

Périscope type B (B)

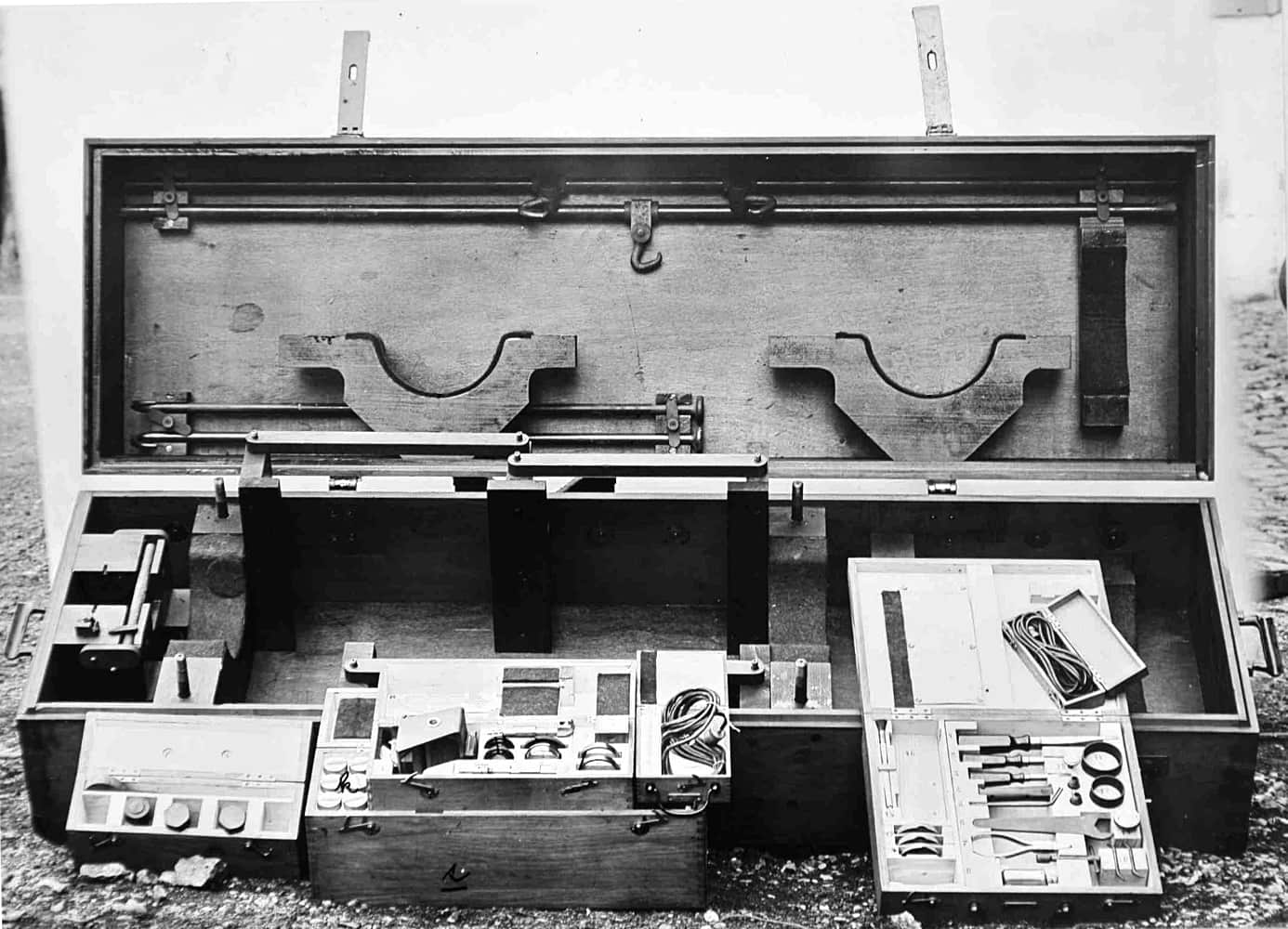

Boite de stockage en bois avec les boites d'outillage et de rechange


Periscopes types B et C

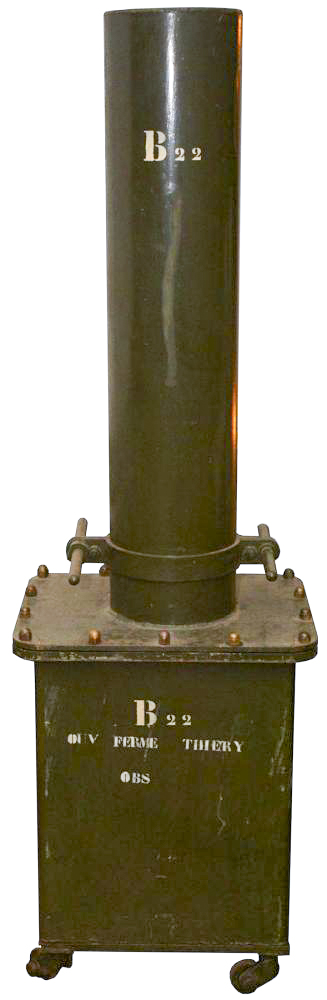

Caisse étanche du périscope B n°22
Observatoire de la Ferme Thierry



Le capot de protection comprend des logements pour les volants de pointage en direction et en site ainsi que la poignée de pointage en direction qui sont démontés lorsque le périscope n’est pas en place dans la cloche VP.

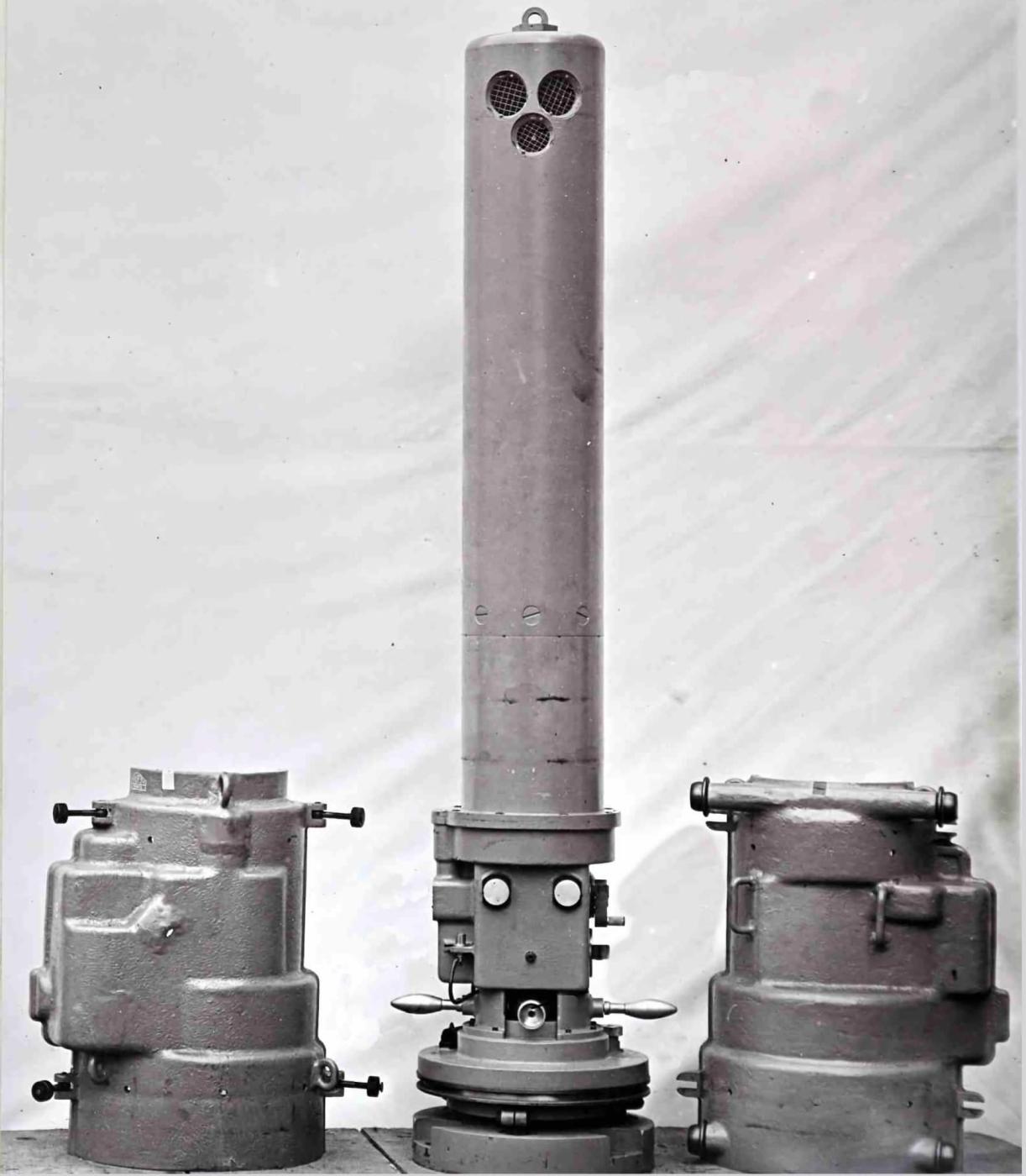

Périscope type B (B)



Périscope type B (B)

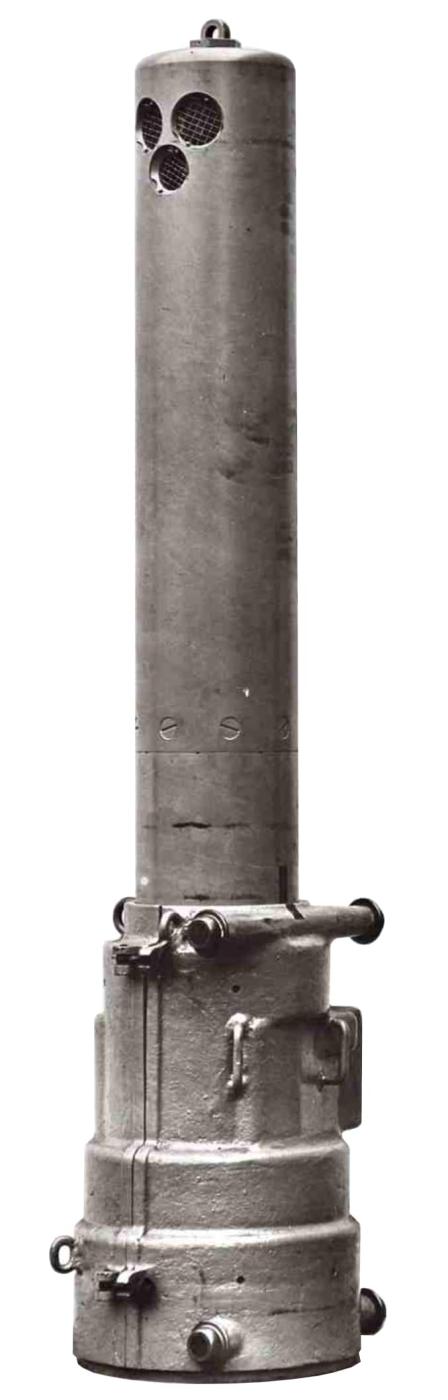

Périscope type B avec son capot de protection

Il possède 4 galets permettant son roulement sur les rails placés de part et d’autre de l’échelle donnant accès à l’étage supérieur de la cloche lors du hissage du périscope.

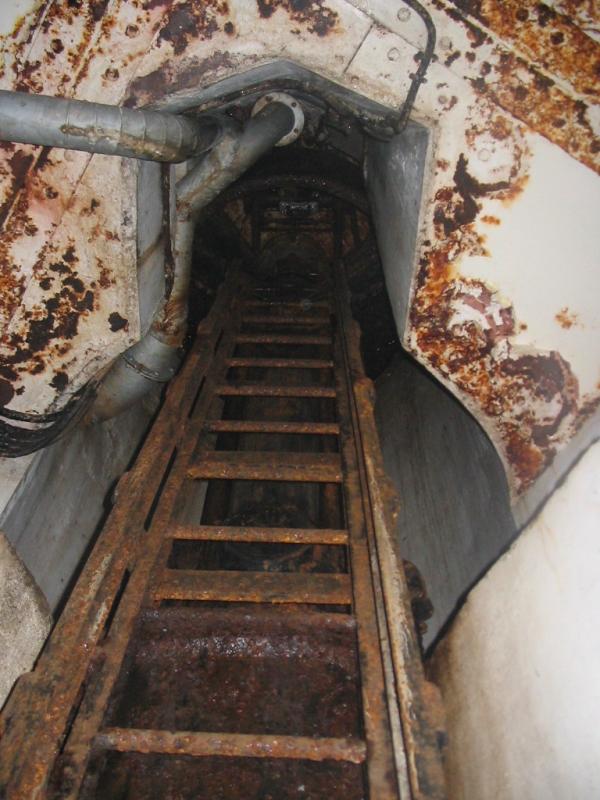

Puits d'accès à une cloche VP

Echelle d’accés à la cloche VP
Noter les rails placés de chaque coté de l’échelle pour la manoeuvre du périscope



Dans la cloche, les agréés nécessaires sont installées. Elles sont constituées d’un palan principal pour le hissage du périscope et de deux rails qui prennent place en partie haute de la cloche sur des supports prévus à cet effet. Ces rails supportent chacun un petit palan destiné à permettre la translation du périscope une fois celui-ci hissé en partie haute.

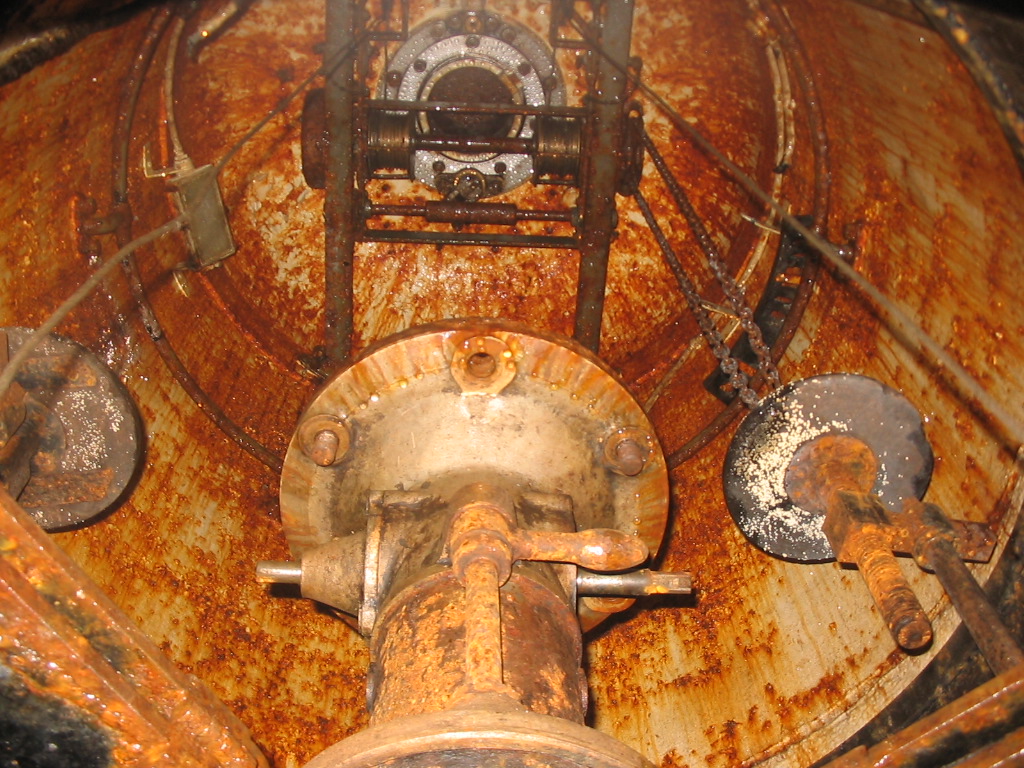

Intérieur d'une cloche VP

Agréés en place dans la cloche à l’étage supérieur
Manque le palan principal qui n’est pas présent sur cette photo.



La boite de transport est année au pied de la cloche et sa partie supérieure est enlevée.
Le périscope est alors équipé d’un palonnier attaché aux deux anneaux du support de protection. Il est ensuite hissé grâce au palan principal jusqu’en haut de la cloche.

Périscope type C

étapes 1 à 4



Une fois arrivé en partie haute, la trappe est refermée et les crochets des deux petits palans placés sur les rails sont attachés au palonnier et le grand palan es détaché et remisé.

Périscope type C

Mise en place dans la cloche - étapes 5 et 6



Les deux petits palans permettent de lever le périscope et de lui faire faire un mouvement de translation permettant de l’amener au dessus du plateau de la colonne support.

Une fois positionné sur la colonne support, le périscope solidarisé de cette dernière par trois boulons fortement serrés.
La colonne support est alors levée et le périscope introduit dans la gaine de guidage.


Réglage de la verticalité

Afin de pouvoir indiquer des valeurs exactes en site, le périscope doit être calé afin que sa rotation se fasse dans un plan strictement horizontal.
Une fois boulonné sur la colonne support de la cloche et mis en position d’observation, le réglage de sa verticalité se fait en jouant sur les trois vis calantes reliant son embase à sa plaque de base.
L’alignement est controlé grâce aux deux niveaux à bulle placés sur le goniomètre de l’appareil.



Réglage du goniomètre

Afin que les valeurs en direction indiquées par le goniomètre correspondent à celles utilisées lors de l’établissement du canevas de tir, il convient de procéder une fois le périscope en place au calage du cercle divisé portant les valeurs lues grâce aux deux microscopes du goniomètre.
Pour cela, l’observateur chargé du réglage pointe un élément dont le gisement est parfaitement connu. Une fois ce point centré dans le réticule de la lunette de direction, le cercle divisé est amené manuellement à la valeur de la direction du point visé, puis bloqué.
Les valeurs indiquées par le goniomètre correspondent dès lors à celles du terrain.




Accessoires et rechanges

Le périscope type C est fourni avec les boites d’accessoires et de rechanges suivantes :


Boite de boulons de fixation

Cette boite contient les trois boulons prévus pour la fixation de l’embase du périscope sur la colonne support de la cloche ainsi que la clef de serrage correspondante.
Elle comprend aussi des grilles de rechanges pour la coiffe blindée.


Boite d’outillage

La boite contient:

  • trois tournevis,

  • une clef à tube pour la manœuvre du rattrapage de jeu des vis calantes,

  • une grande broche pour la manœuvre des écrous de fermeture du capot

  • une clef plate pour la manœuvre des vis calantes,

  • une pince plate,

  • une burette à huile,

  • une clef à carré pour l'ouverture de l'orifice d'assèchement.

  • deux petites broches pour la manœuvre des écrous de réglage des miroirs,

  • une clef spéciale pour la mise en place des sachets de silicagel de rechange,

  • une clef à carré pour le réglage du niveau,

  • deux clefs tubulaires pour le démontage des glaces d'entrée,

  • un blaireau,

  • une boite contenant le cordon d'éclairage,

  • trois grillages de protection (2 pour la jumelle, un pour le viseur),

  • deux ajutages d'assèchement.

  • des lingettes

  • une notice sur l'entretien du périscope.


Boite des pièces de rechange

  • un jeu de miroirs avec supports et vis

  • trois glaces d’entrée (deux pour la jumelle, une pour le viseur)

  • un cordon souple d’éclairage

  • dix ampoules de rechange

  • six sachets Silicagel

  • quatre verres de protection des oculaires


  • notice sur le mise en place des pièces de rechange


Chaque observatoire est par ailleurs doté des ingrédients nécessaires (Huiles, graisse, alcool, chiffons, savon...).



Fabrication

Les périscopes type C sont de fabrication HUET et SOM Paris.

Un système d’asséchement du périscope par circulation d’air était prévu dans les cloches VP, on peut encore y voir la tubulure correspondant à l’amenée d’air.
Les premiers périscopes fabriqués ont été dotés des raccords correspondants mais ce système n’a jamais été utilisé, les générateurs d'air sec n'ayant pas été mis en place.



Déploiement

Le périscope type B a été livré en 36 exemplaires, dont 8 de rechange.


  • ...

  • n°22 - Observatoire de la Ferme Thierry

  • ...
