Périscope type M

(M)

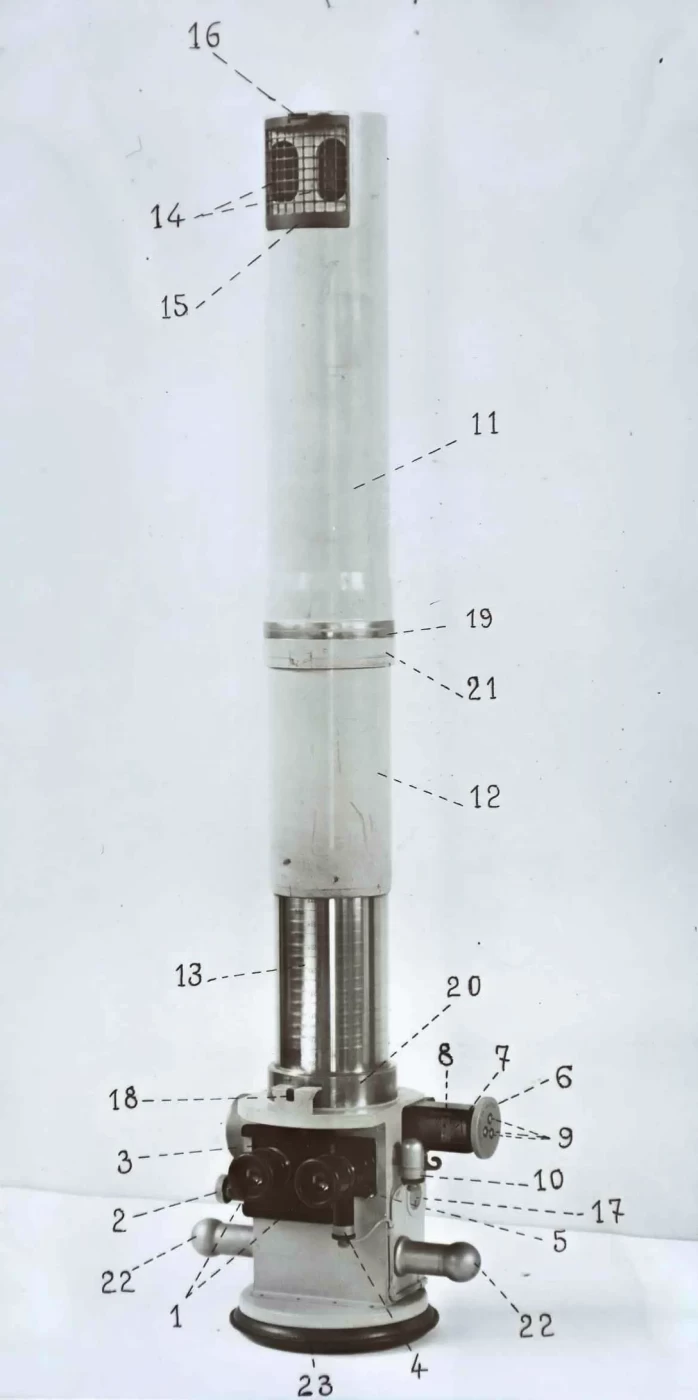

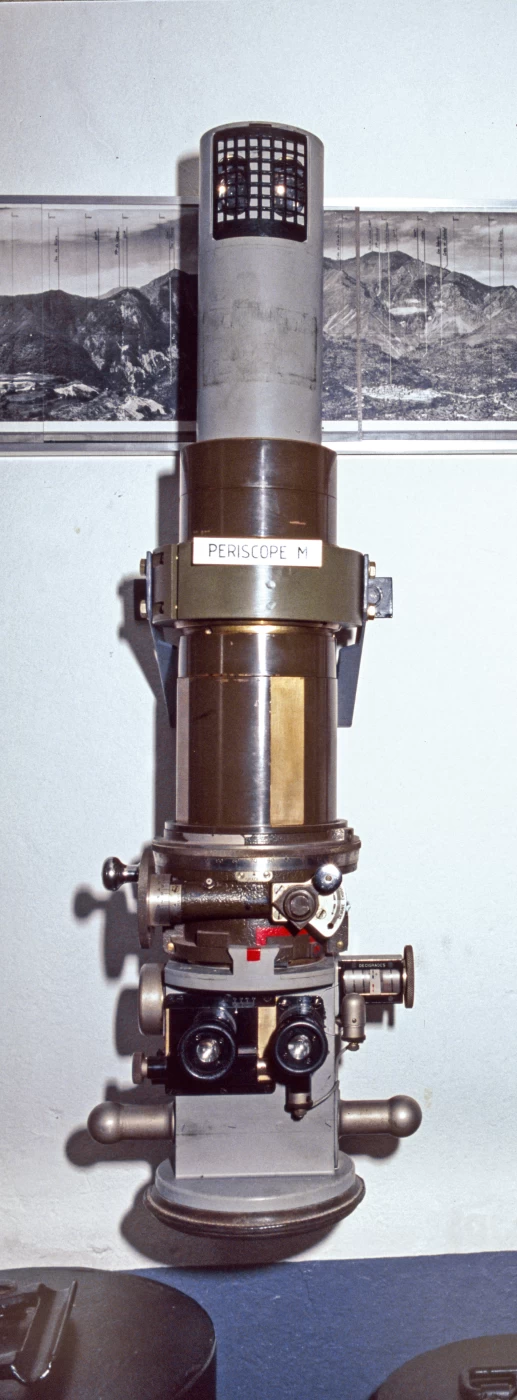

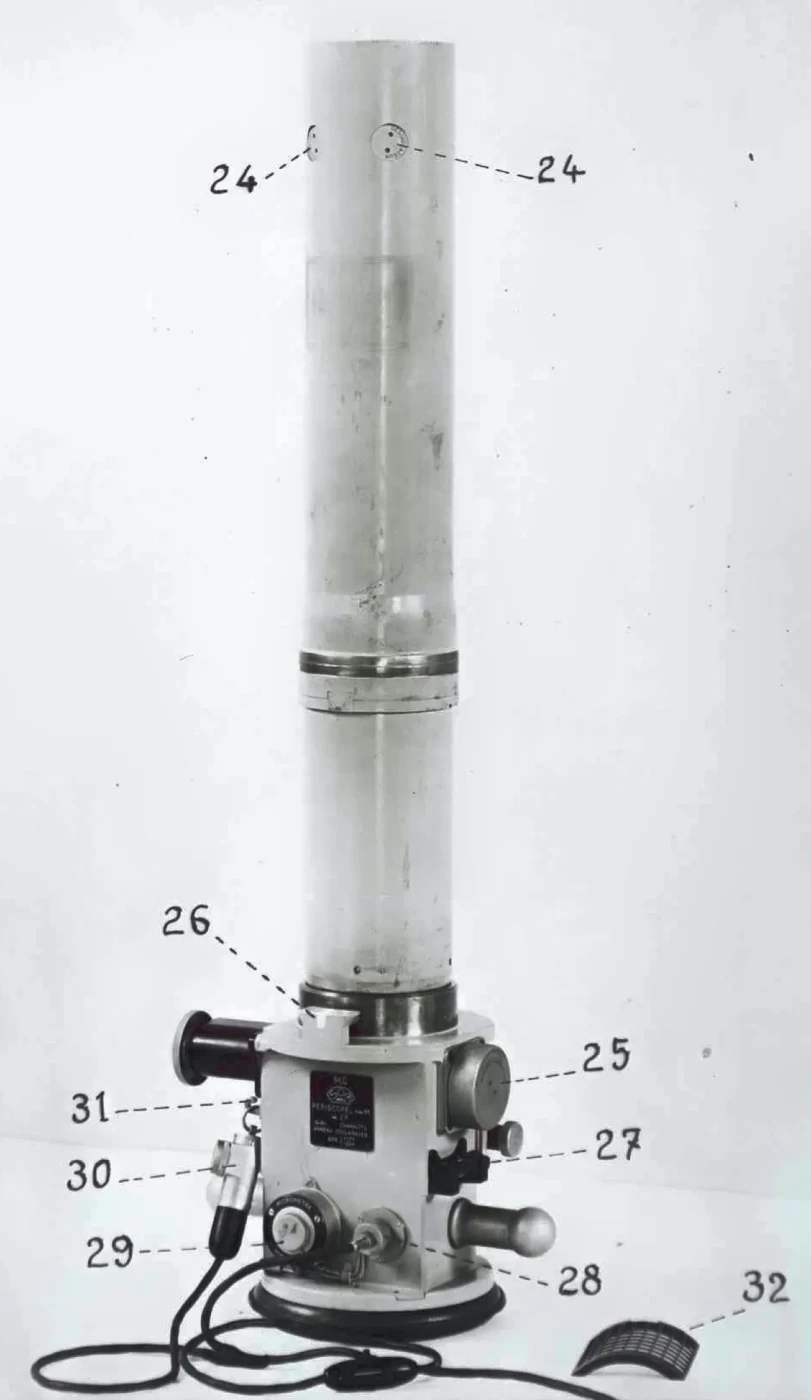

Le périscope type M, de fabrication HUET, est destiné aux cloches à vision directe et périscopique.

Il est destiné aux missions d'observation générale et à l'observation des tirs d'artillerie. A ce titre il est l'équivalent pour la cloche VDP de ce que le périscope type B est pour la cloche VP.

Ce périscope a été livré en 140 exemplaires dont 7 de rechange

Caractéristiques :

  • Grossissement : 8

  • Champ : 7,5gr (120mill.)

  • Anneau oculaire : 3,5mm

  • Distance d'anneau : 10mm

  • Amplitude du pointage en direction : 400gr (6400 mill.)

  • Amplitude du pointage en hauteur : -28gr à +17gr (-448 à 272 mill.)

  • Précision des pointages : +/- 5cgr (+/-0,8 mill.)

  • Hauteur périscopique variable : 0,69 à 0,84m

  • Hauteur totale du périscope : 0,89 à 1,04m

  • Diamètre du tube périscopique : 0,105m

  • Poids du périscope seul : 27kg

  • Poids du goniomètre-support : 16kg

  • Dimensions de la caisses étanche : 1,16x0,38x0,38m

  • Poids de le caisse étanche : 60kg


Particularités :

- Périscope binoculaire, à vision arrière
- Oculaire à mise au point séparée, règlables par bagues dioptriques
- Dispositif de réglage d'écartement des oculaires
- Micromètre gravé dans l'occulaire droit, divisé en demi-grades; ce micromètre est orientable
- Dispositif sitométrique agissant sur les deux prismes de tête ; échelle divisée en decigrades.
- Dispositif de variation de la hauteur périscopique
- Dispositif goniométrique constitué par un goniomètre-support tubulaire à rotule s'adaptant à la cloche à équiper ; méplats pour appui des vis de réglage de verticalité de l'instrument ; couronne graduée en grades, chiffrée de 10 en 10, orientable ; volant de mouvement lent avec tambour d'appoint gradué en decigrades ; levier de débrayage pour mouvement rapide
- Dispositif d'éclairage du micromètre, avec rhéostat de réglage : lanterne d'éclairage du tambour des sites ; baladeuse pour la lecture du goniomètre
- Berceau de fixation dans la caisse de transport comportant un étui silicagel
- Caisse de transport cylindrique à couvercle étanche boulonné


N° de nomenclature : 188 - 261 810 000
Fabrication Huet
