Périscope type N
(N)
Le périscope type N est un périscope de grossissement 8x spécialement adapté aux cloches observatoires d'artillerie type VDP (Vision Directe et Périscopique).
Il est destiné à l'exécution des réglages des tirs d'artillerie par les méthodes des coups fusants hauts et du réticule tangent. Pour le réglage par coups fusants, il est associé à un autre périscope de type C ou M. A ce titre il est l'équivalent pour la cloche VDP de ce que le périscope type C est pour la cloche VP.
Description et caractéristiques
Il est composé d'un ensemble de deux périscopes monoculaires réunis en opposition diamétrale dans un même corps d'instrument :
le premier de grossissement 8x constituant la lunette de direction. Cet oculaire est à rétrovision (l'opérateur tourne le dos au champ de vision)
le second de grossissement 8x constituant la lunette de hauteur. Cet oculaire est orienté dans le sens de vision du périscope.
Les deux périscopes contiennent un micromètre gradué en décigrades.

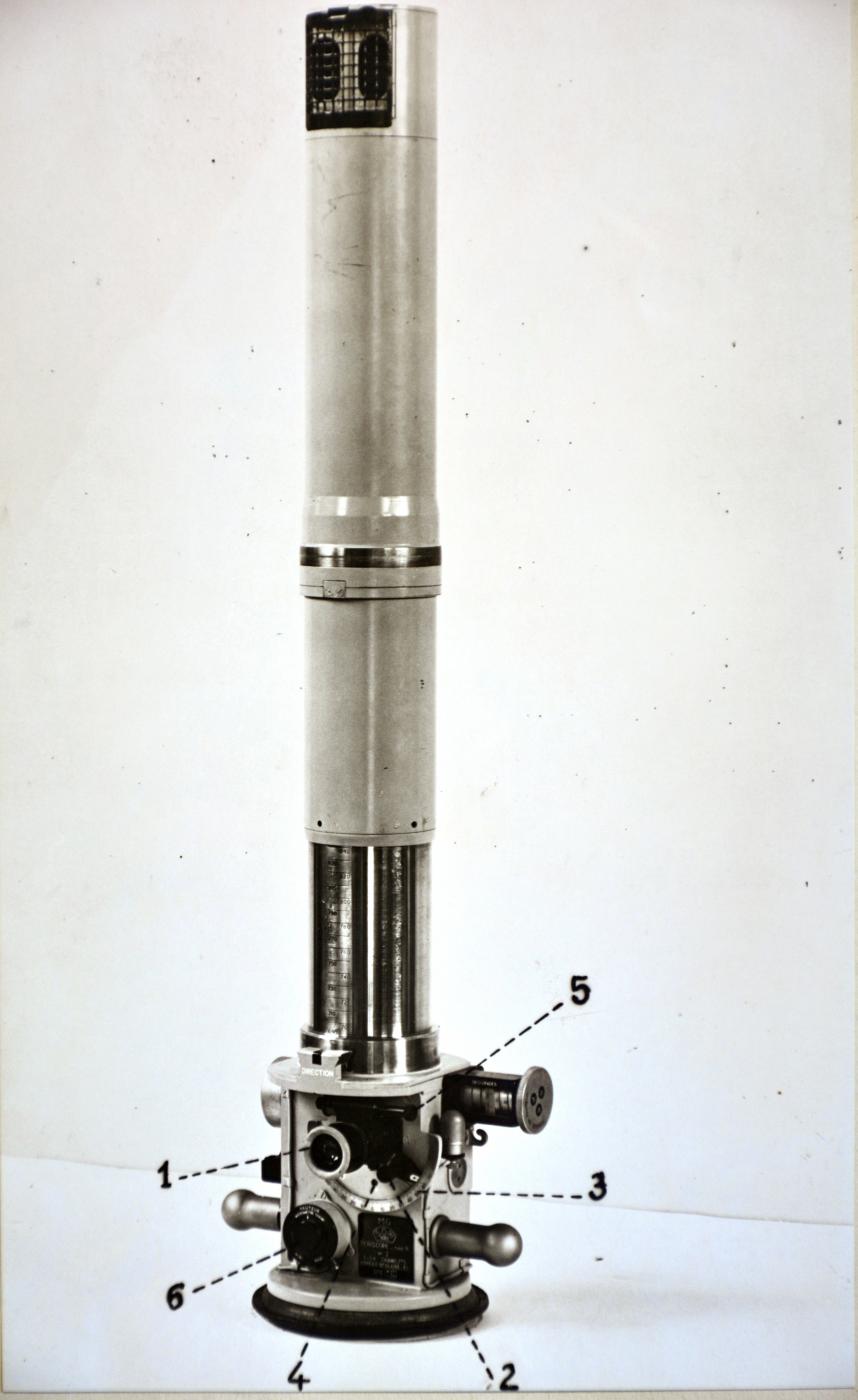

Périscope vu côté "Direction" - hauteur périscopique réglée au maximum105630,380,L,Périscope vu côté "Hauteur" - hauteur périscopique réglée au minimum
Ce périscope utilise la même boite à rotule de fixation au doublage de la cloche et le même goniomètre que le périscope M. La rotule du goniomètre permet le réglage de verticalité et d'horizontalité du périscope au moyen de vis de réglage fin, ainsi que celui de la hauteur périscopique au-dessus du dôme de la cloche.

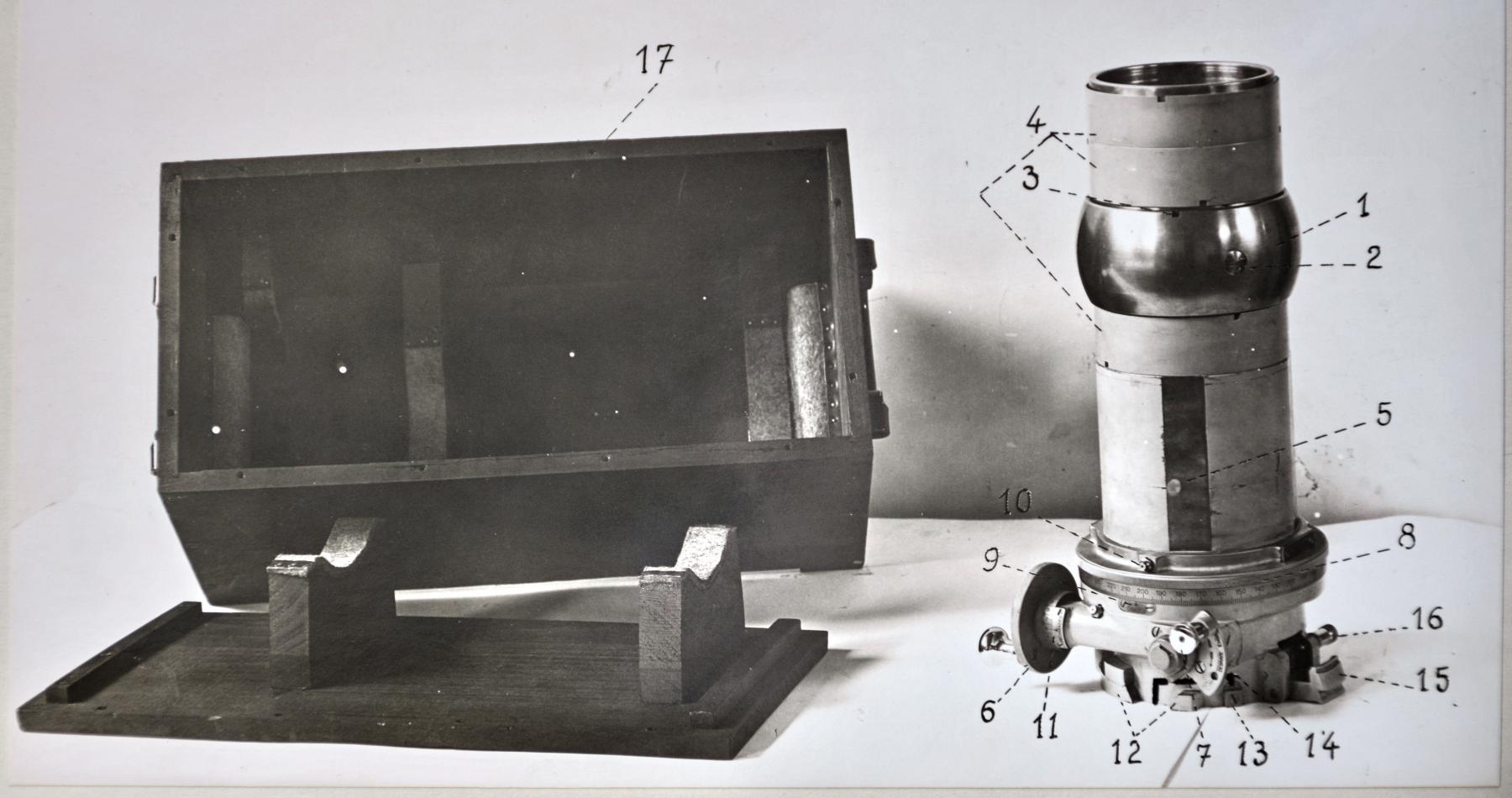

Goniomètre support à rotule monté et sa boite de transport
Le périscope coulisse dans le goniomètre pour sa montée en batterie et sa descente en position de repos. L'orifice de cloche est muni d'un couvercle de protection rotatif.
grossissement : x8
poids : 26,2 kg
diamètre du tube : 105 mm
hauteur optique : de 0,89 m à 1,04 m
Accessoires

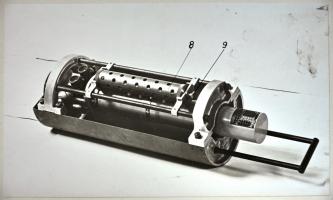

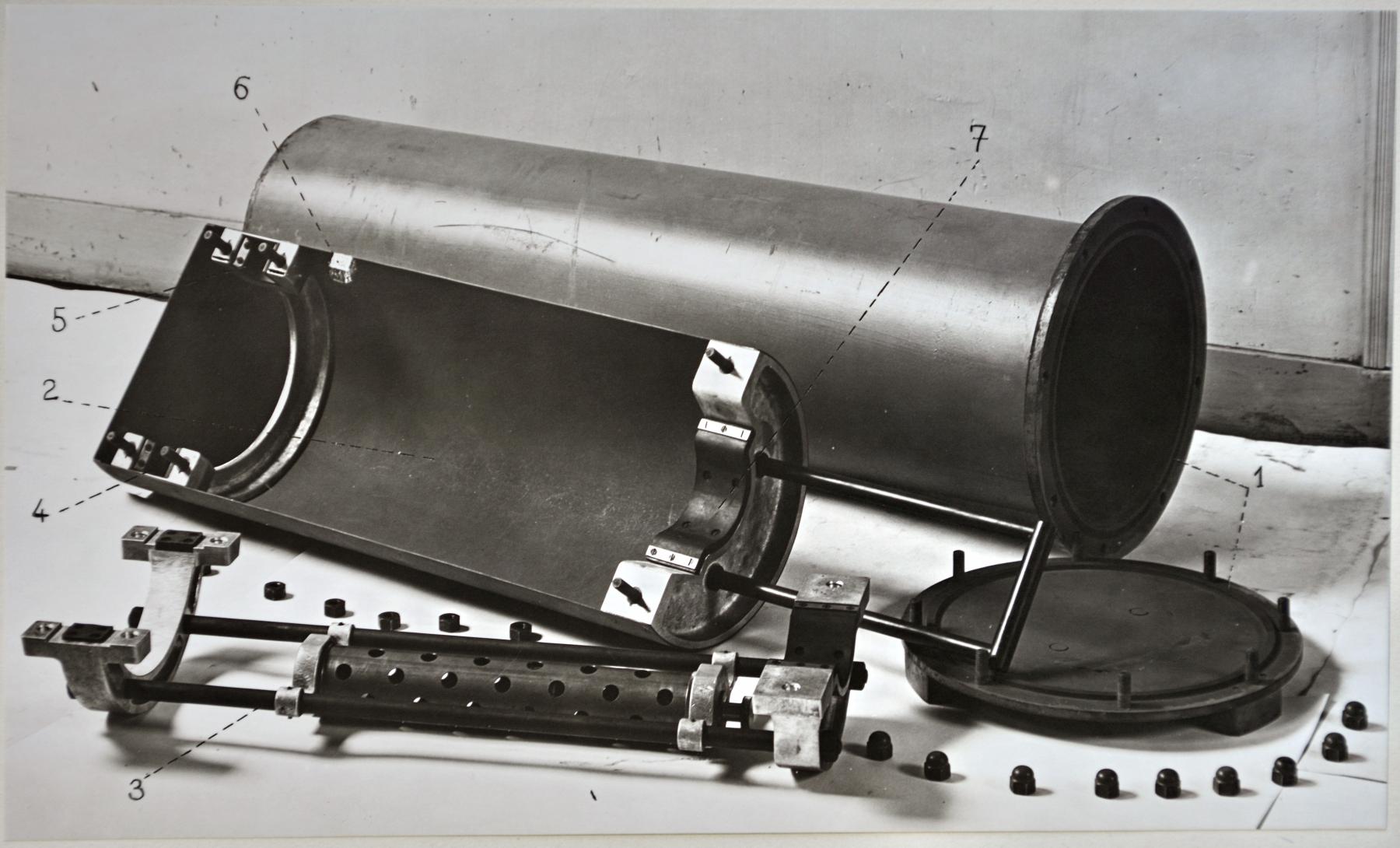

Le périscope est stocké et transporté dans une boite métallique cylindrique étanche pour éviter toute introduction d'humidité. L'intérieur de la boite contient un logement à silicagel dessicant, tout comme l'intérieur du périscope lui-même.
Le poids de la caisse de transport sans périscope est de 60,2 kg.
Système de support et stockage vide
Périscope (type M) prêt à être stocké dans la caisse
L'ensemble est accompagné d'une caisse accueillant trois mallettes contenant les outils de réglages, le matériel d'entretien et certaines pièces de rechange ainsi que les notices d'emploi.

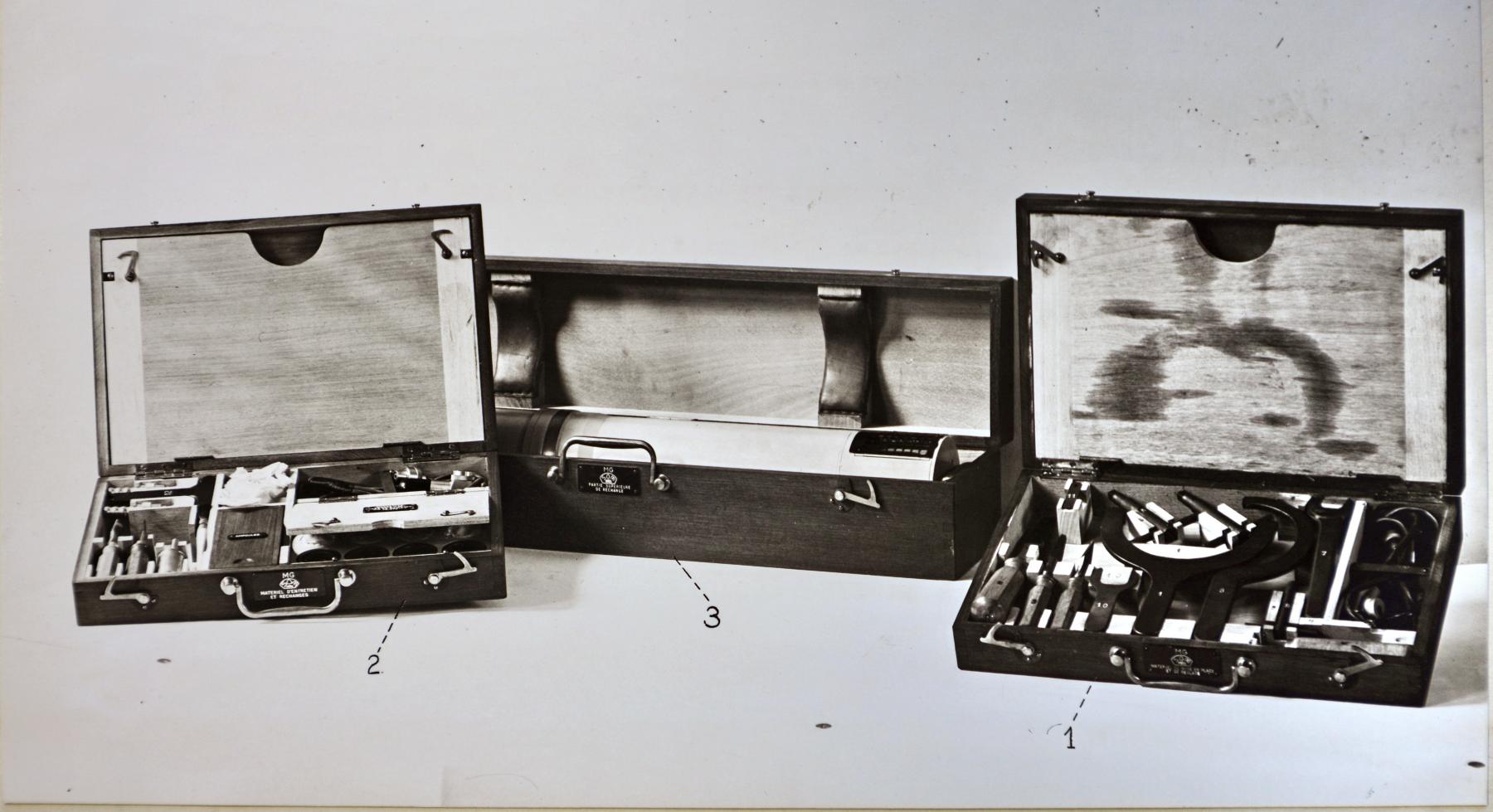

Les mallettes d'outils et de pièces de rechange.

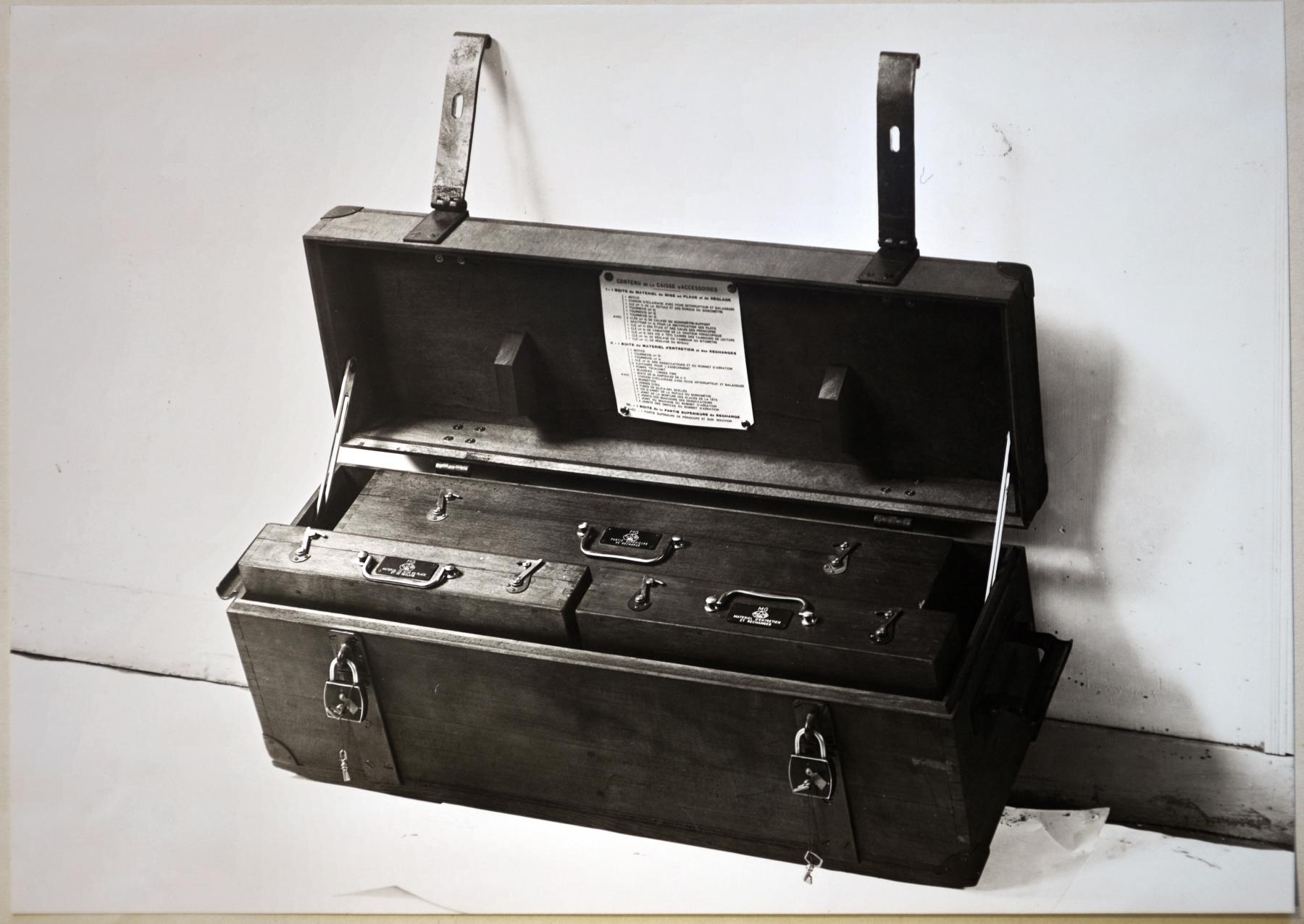

La caisse de transport des mallettes accessoires
Service
Le périscope est servi par deux observateurs, l'un alterne entre l'épiscope à vision directe de la cloche pour la vue générale et l'oculaire de direction du périscope en se retournant simplement et l'autre, à l'opposé, utilise l'oculaire de hauteur.
Fabrication
Ces périscopes sont de fabrication fabrication HUET et SOM Paris.
Cout
Sur la base d'une proposition faite par la société Huet au ministère de la guerre tchécoslovaque en 1936, le prix unitaire d'un périscope type N s'élèvait à 28 000 francs, soit 23 877 euros valeur 2023
Rédaction
Pascal Lambert
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu

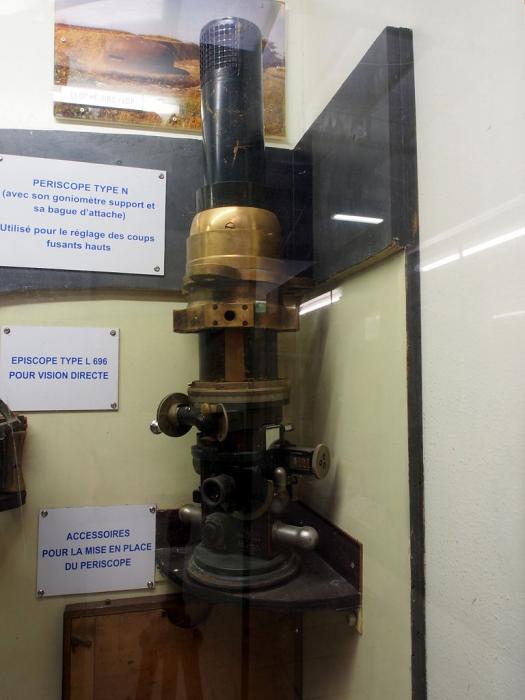

Periscopes type N
Auteur : AlfvanBeem
CC-O - Oeuvre personelle libre de droits Déposée le 05/03/2015
Petit ouvrage d'infanterie A5 - BOIS du FOUR

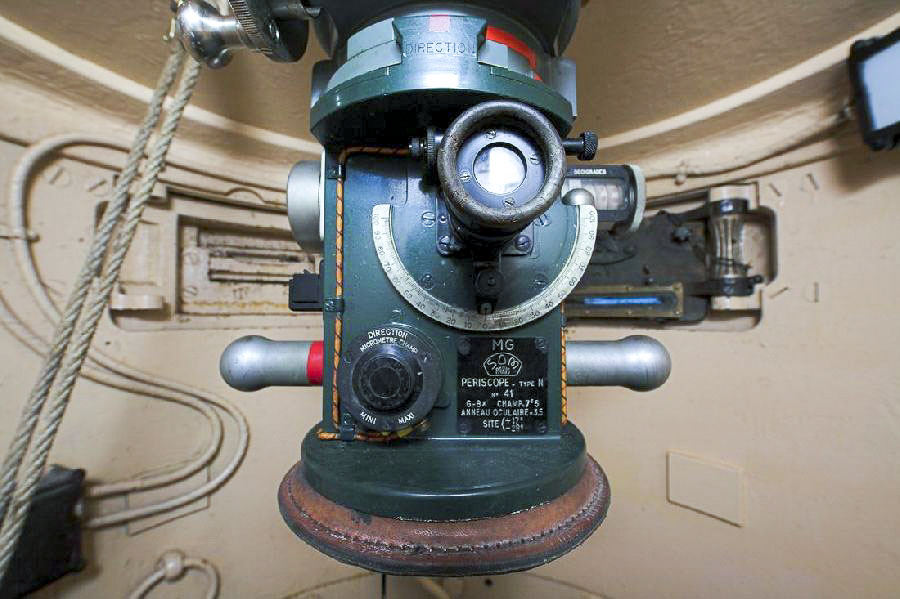

Le périscope type N en place dans la cloche
Auteur : HUYGEN Georges
Reproduction et diffusion interdites sans l'accord de l'auteur Déposée le 23/05/2020
Traitée par: Lia Vermeulen
Périscope type N en place dans la cloche VDP
Auteur : CALAND Thierry
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Déposée le 05/06/2016
BOIS du FOUR - A5 (Ouvrage d'infanterie)

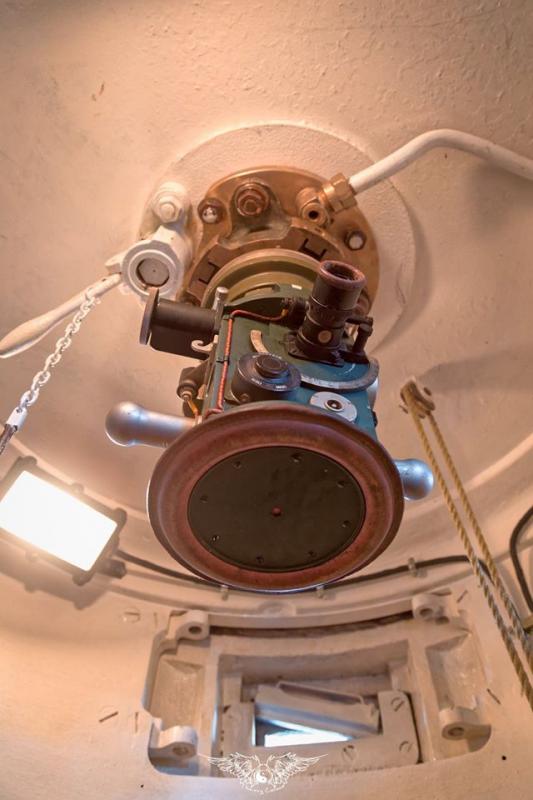

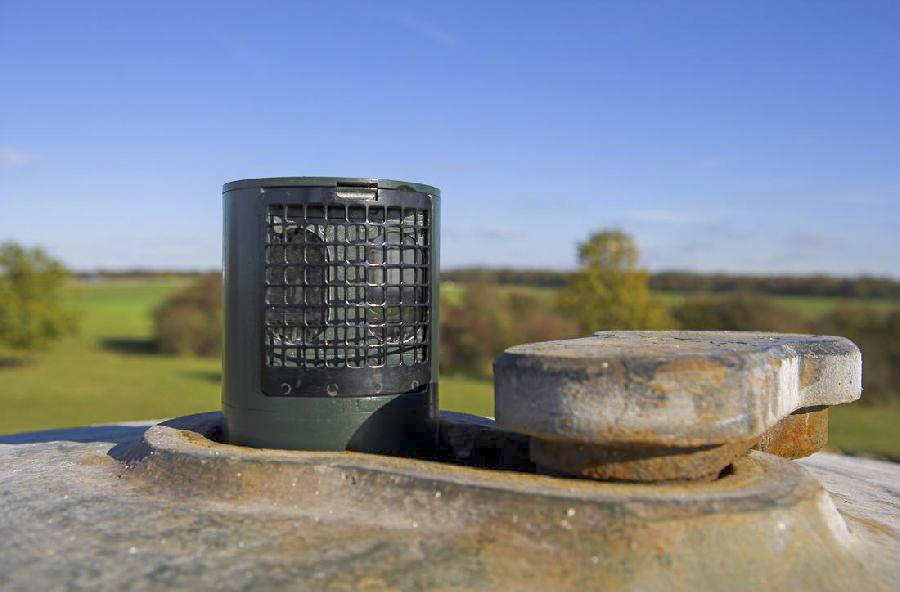

Le périscope type N émerge de la cloche
