Le périscope F2 est un périscope monoculaire de grossissement 1,1X avec un champ de 49 grades. Il est destiné à l'observation rapprochée et la surveillance d'infanterie. Ce périscope d'une longueur plus importante que le modèle F1 offrant les mêmes caractéristiques est prévu pour être utilisé dans les cloche GFM type A grand modèle et les cloches GFM type B
Le périscope en position éclipse
Utilisation
Le périscope se met en place dans l'orifice prévu dans la toiture de la cloche, obturé en temps normal par un bouchon étanche. Les périscopes F ont trois positions, la première est la position d'éclipse ou il n'émerge pas de la cloche, la seconde la position de repos, il émerge alors de la cloche mais n'est pas utilisé et la troisième la position d'observation dans laquelle il est utilisé.

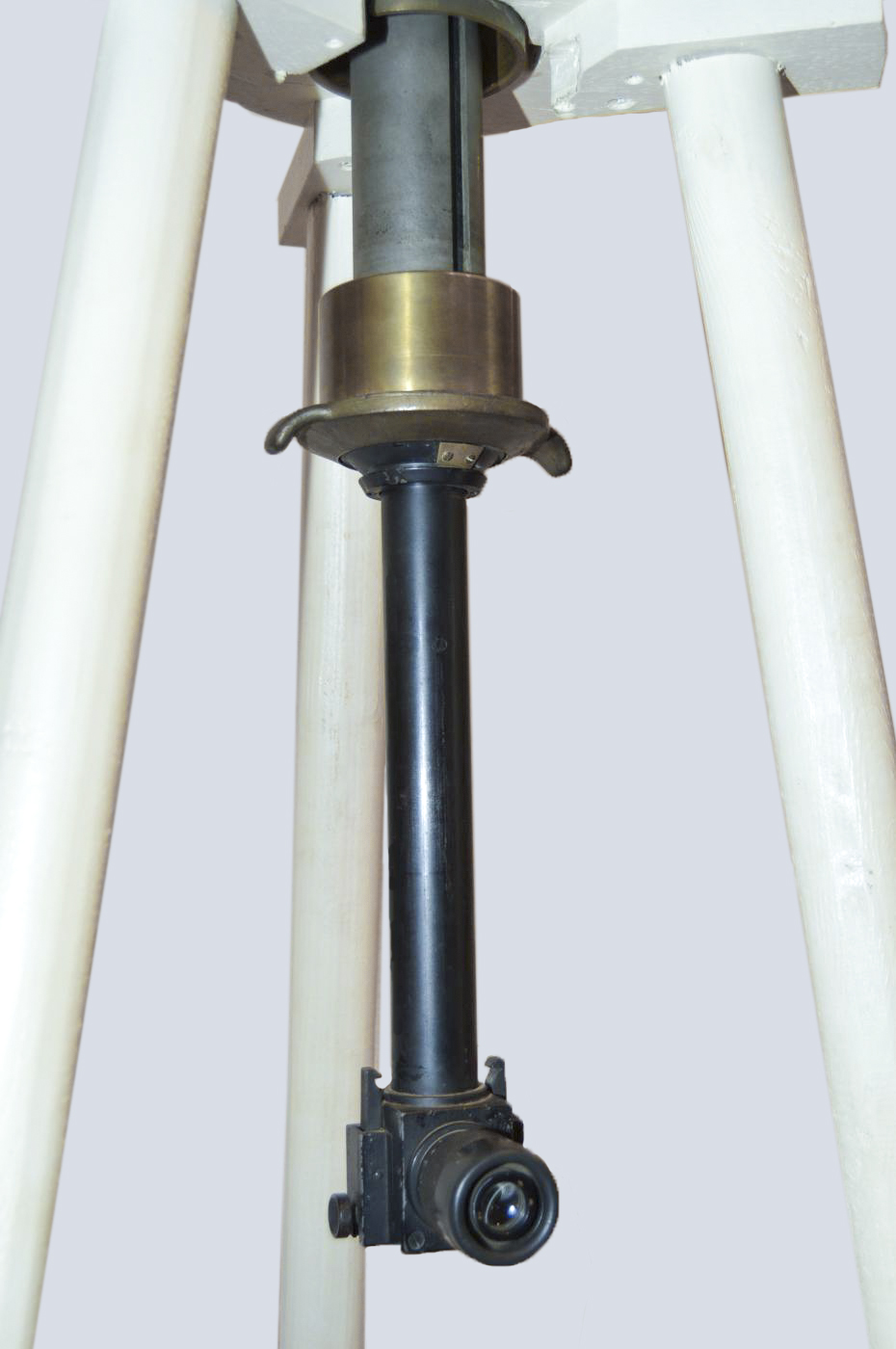

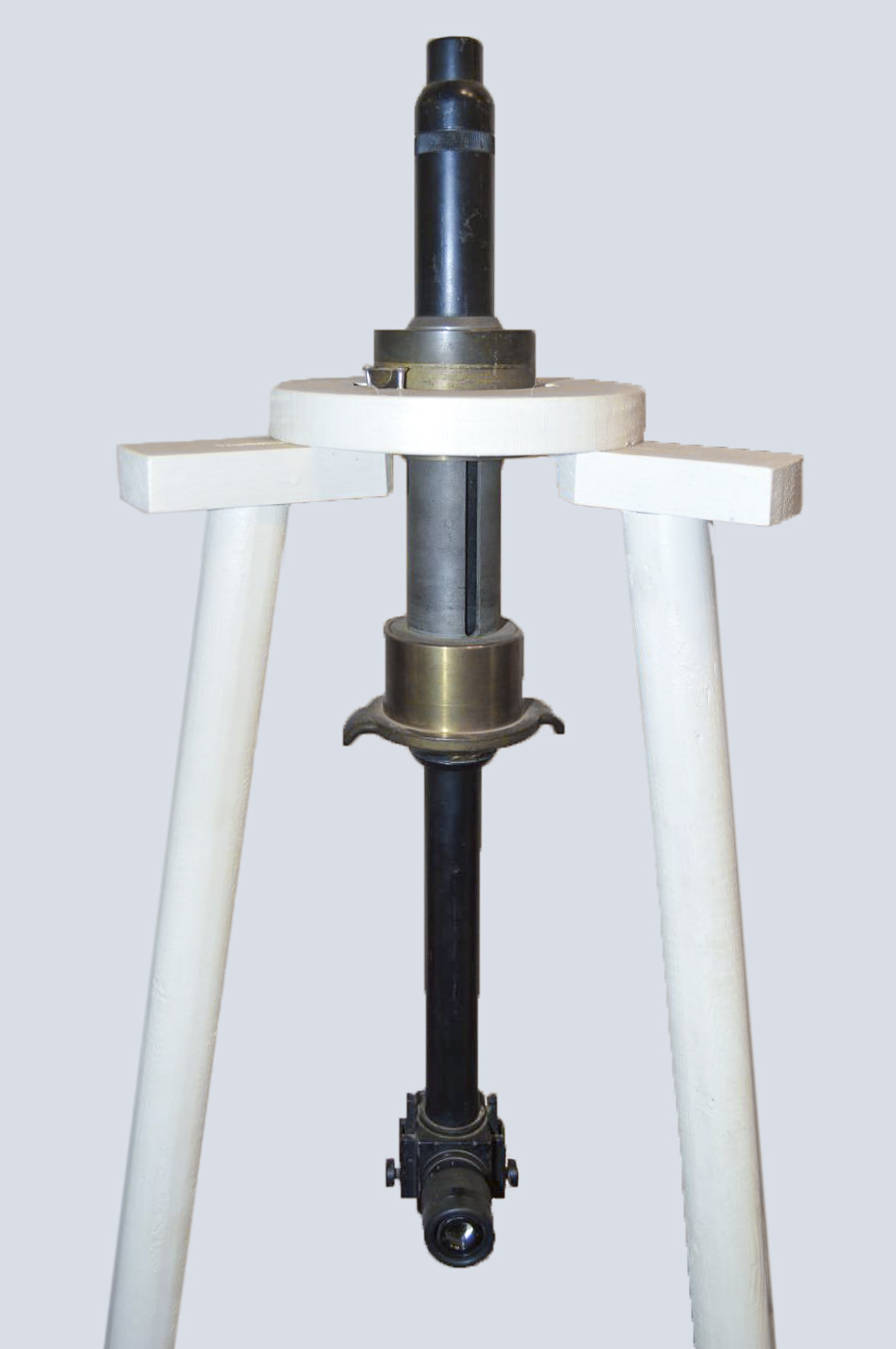

Positions du périscope dans la cloche
Caractéristiques
Grossissement 1,1
Champ 49 gr
Anneau oculaire 3,5 mm
Distance d'anneau 13 mm
Amplitude du pointage en direction 400 gr
Hauteur périscopique 825 mm
Hauteur totale replié 540 mm
Diamètre fourreau 52 mm
Poids 3,9 kg
Poids de la caisse étanche 15 kg
Accessoires
Le périscope est livré dans une caisse de transport étanche contenant un produit dessicant. Il ne comporte pas de boite d'outillage ou de rechange.

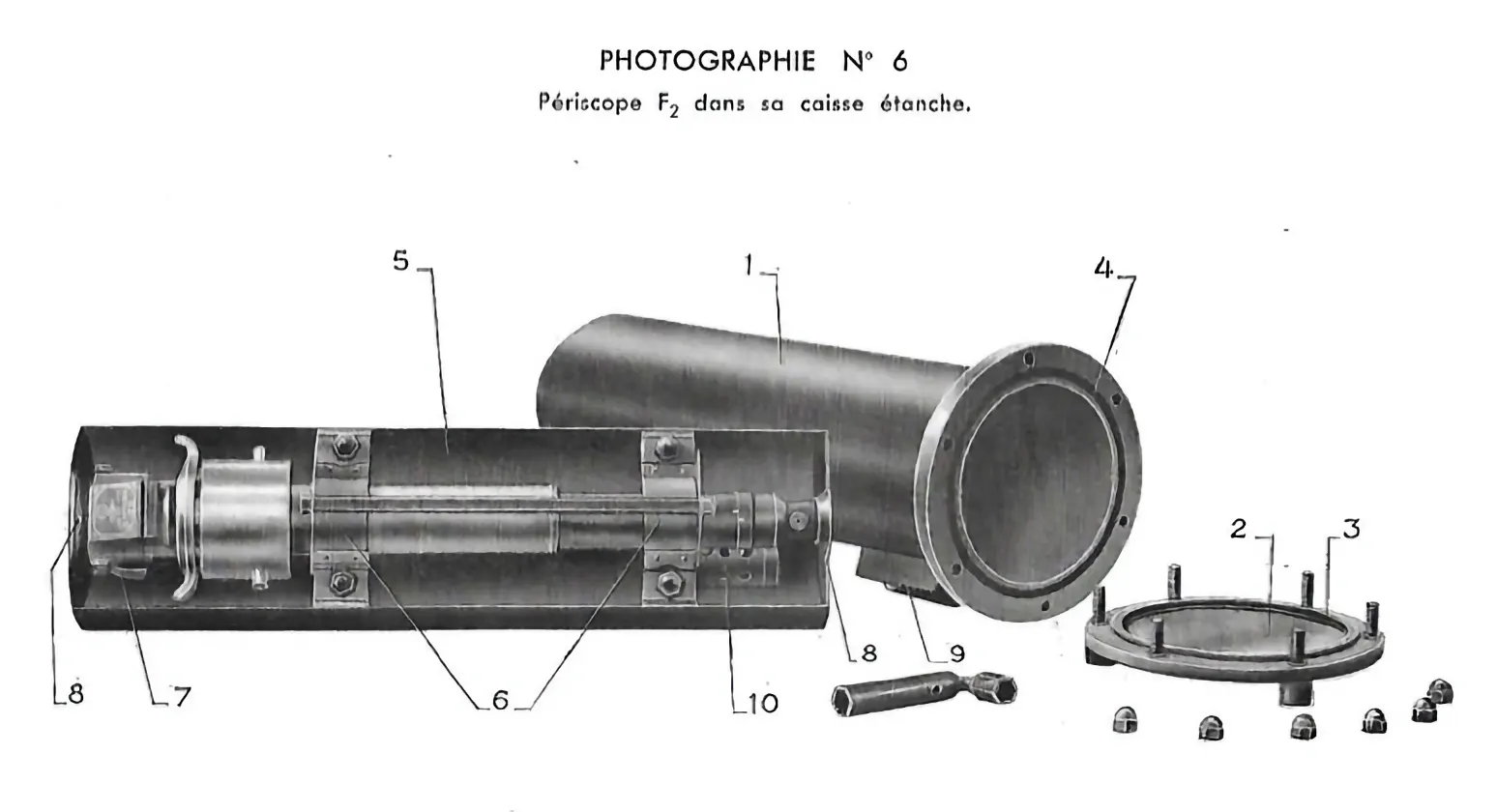

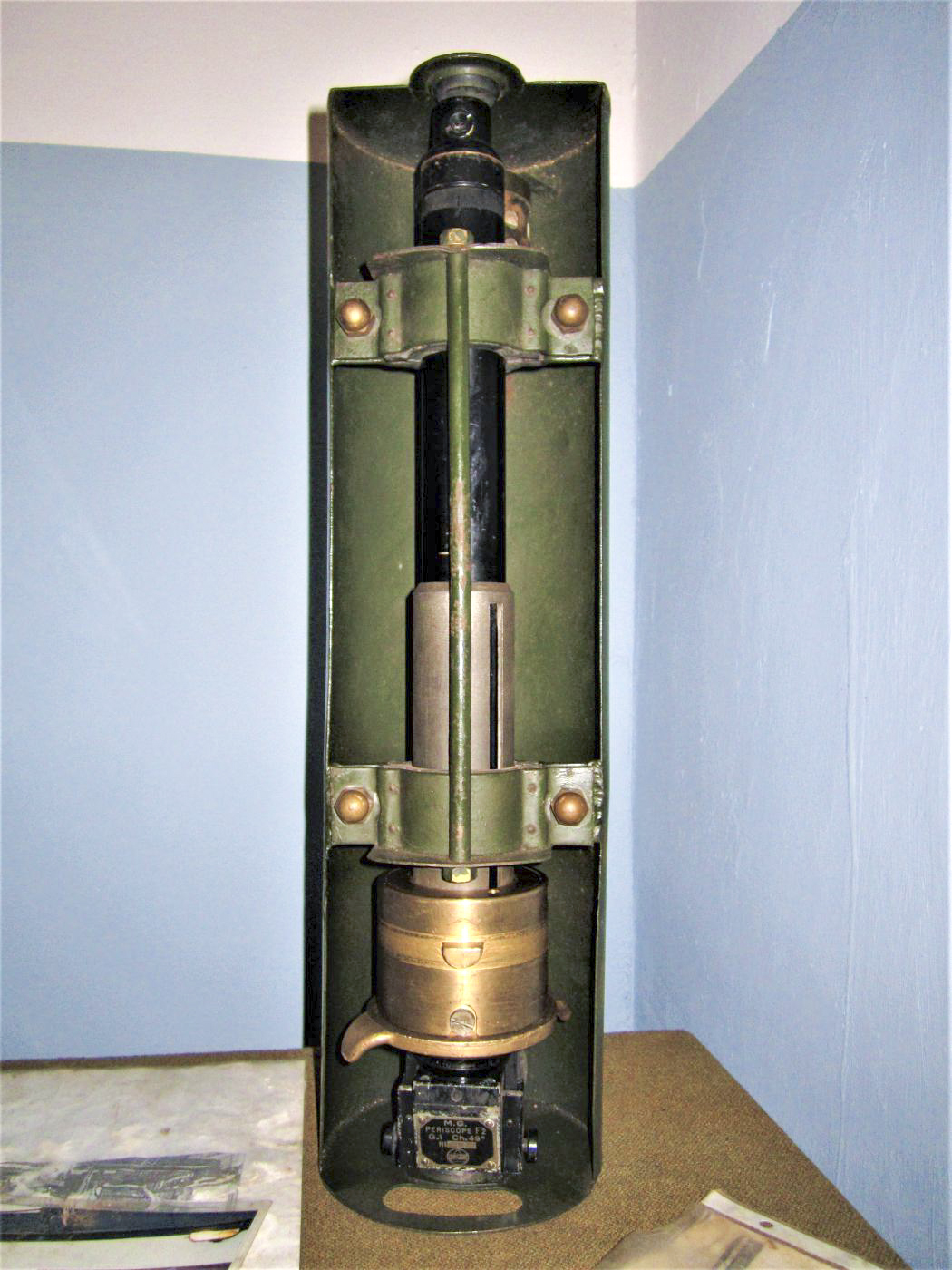

Périscope dans sa caisse étanche
Cout
Sur la base de la note 502 S du SEMG à 7° RM de 1937, le prix unitaire d'un périscope type F2 s’élevait à 1 500 francs, soit 994 euros valeur 2023
Fabrication
La fabrication de ces périscopes a été assurée par la société JOBIN

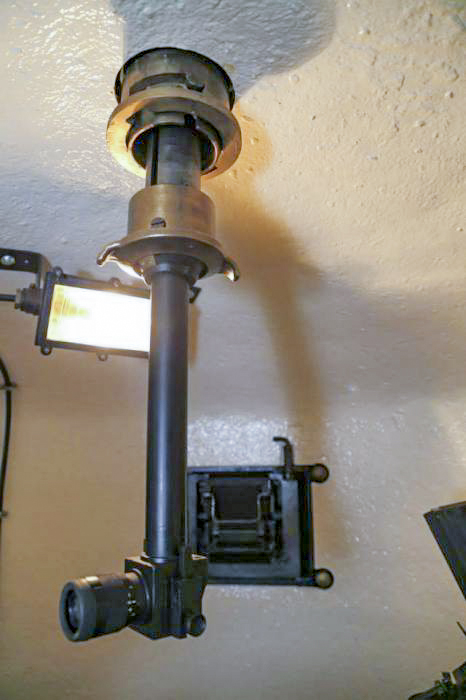

La cloche GFM, le périscope F2 en place Auteur : Les Gardiens du Rhin

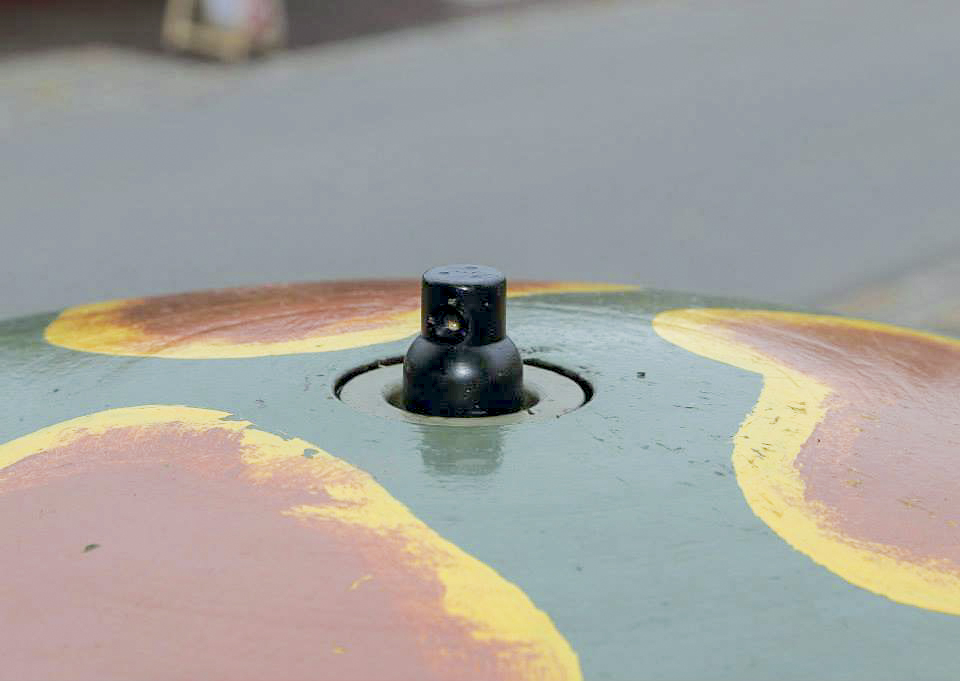

La cloche GFM, le périscope F2 en place Auteur : Les Gardiens du Rhin
Entrée mixte

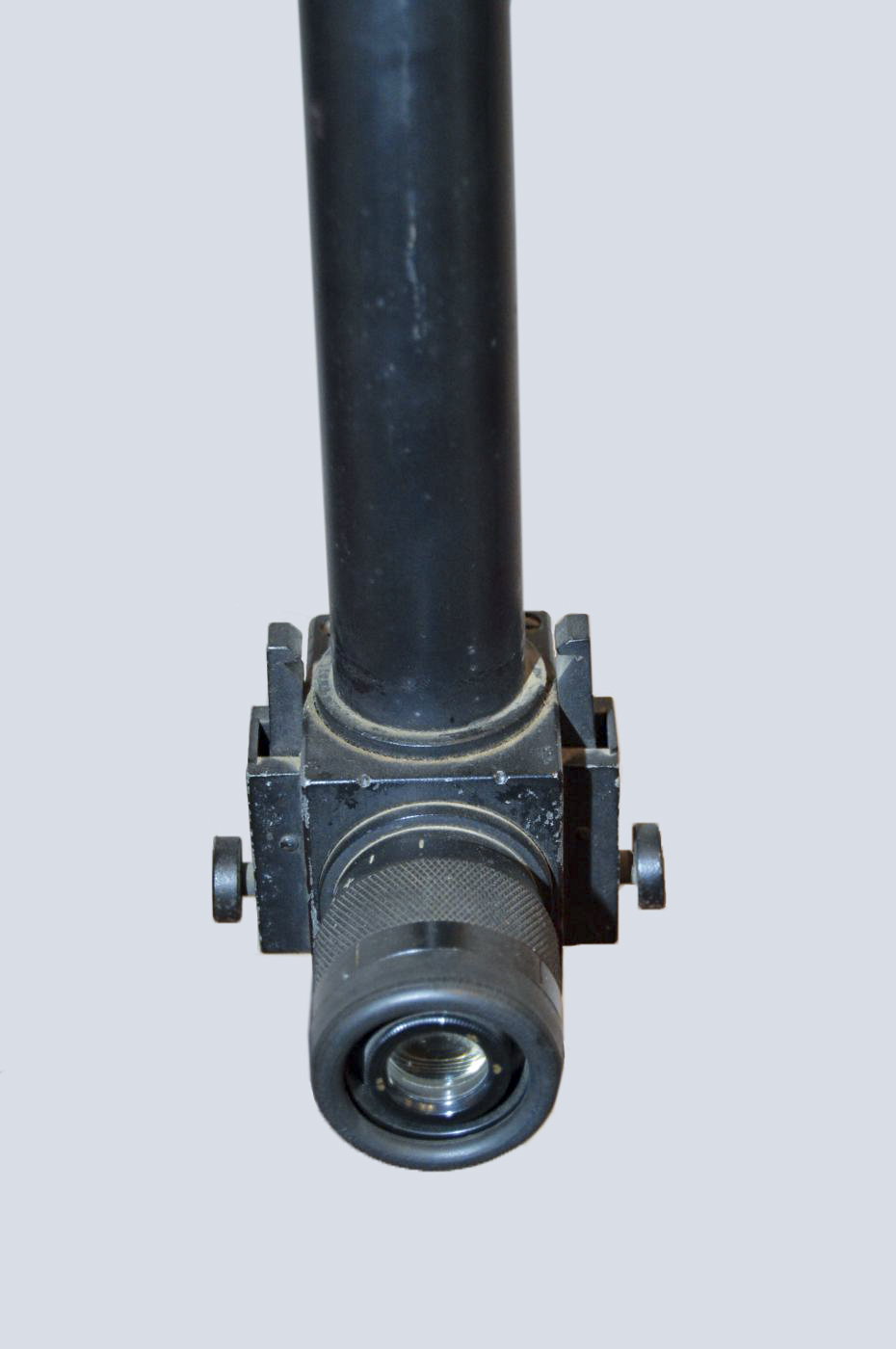

Périscope F2 Auteur : Gregory Fuchs
