La cloche observatoire Saint-Jacques est une cloche légère destinée à l'observation d'infanterie.
Elle a été conçue pour équiper les avants postes de la fortification Maginot des Alpes difficiles d’accès et se présente sous la forme de 6 éléments (5 anneaux de diamètre décroissant et une calotte supérieure) empilables plus faciles à transporter qu'un cuirassement d'une pièce.
L'ensemble pesant une demi tonne fait environ 1,2 m de hauteur. Les quatre éléments les plus bas sont noyés dans le béton et ne dépassent de la dalle que le cinquième élément percé de trois fentes d'observation et la calotte supérieure. L'ensemble de ces éléments sont assemblés et maintenus par trois tiges dont on voit les extrémités dépasser de la toiture (cf. photo ci dessous).
Le prix "catalogue" d'une tel cuirassement est estimé en 1932 à 1.600 Fr (par comparaison, une cloche GFM petit modèle coute 57.000 Fr à cette époque)
Le diamètre de la cloche est de 800 mm environ et son épaisseur de 30 mm. L'intérieur est doublé par une tôle d'acier en trois parties destinée à protéger le guetteur de l'effet Hopkinson.
Cette cloche bien que de construction simple s’avère adaptée à sa mission. Elle permet de couvrir un large champ d'observation et sa faible hauteur émergeant hors dalle la rend facile à camoufler, permettant de la fondre facilement dans le paysage et de la rendre difficilement décelable pour les observateurs ennemis.
Utilisée dans des sites difficilement accessibles pour l'artillerie, son blindage bien que de faible épaisseur permet d'assurer une protection acceptable pour le guetteur.
sources : atlantikwall, savoie fortifications, web
Bloc 4

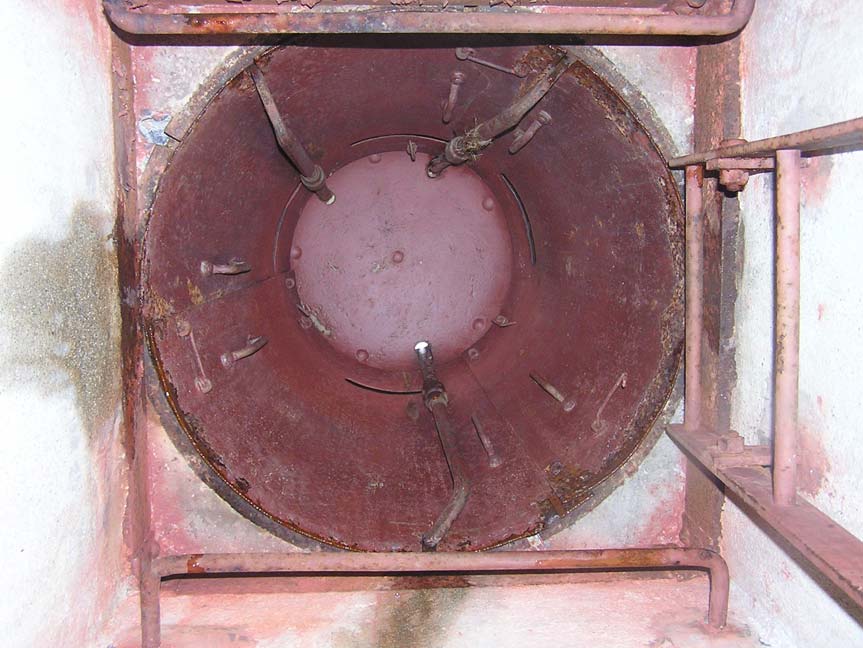

Cloche d'observation 'Saint Jacques' Auteur : Marc ENDINGER
Le bloc 1

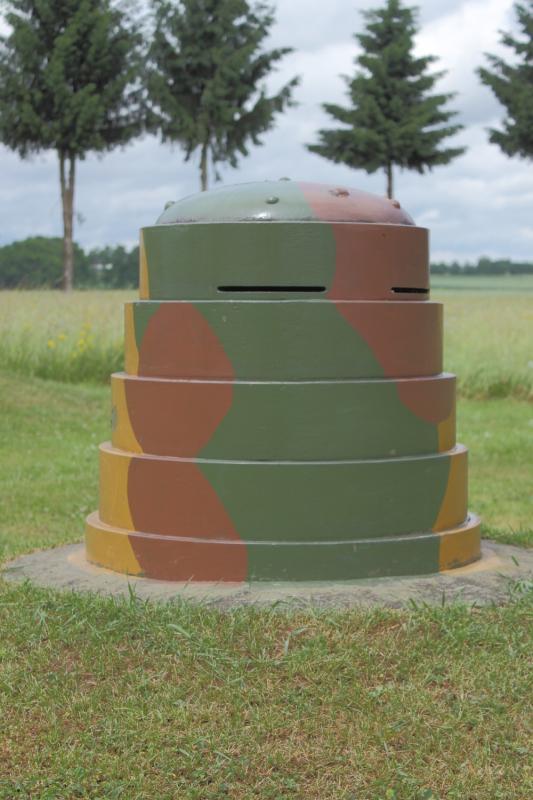

La cloche par éléments Saint Jacques Auteur : ZEIG Marc - Collection HUYGEN Georges
Le bloc 1

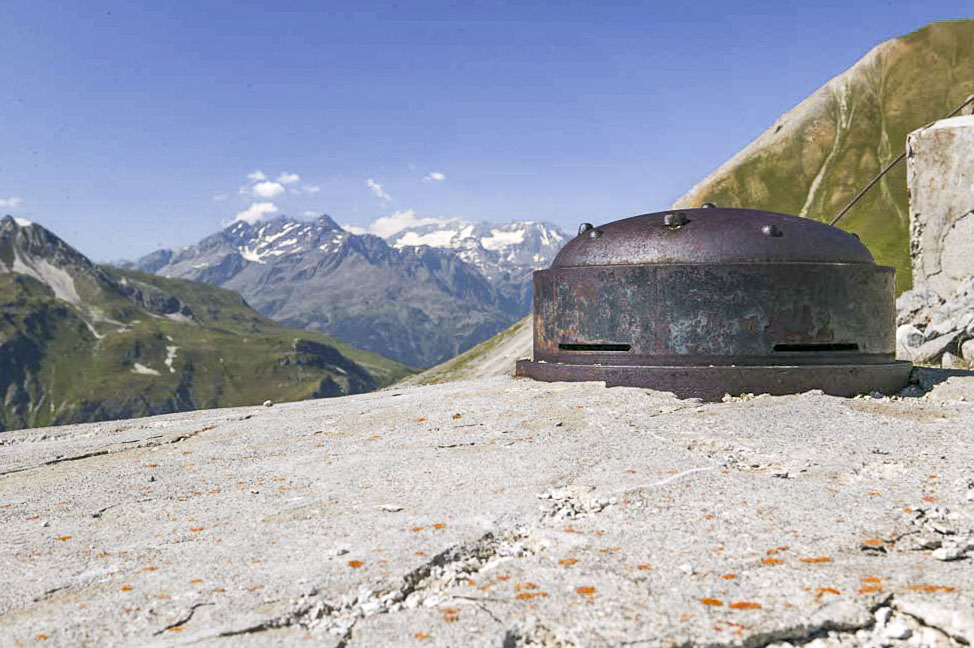

La cloche observatoire par éléments type St Jacques Auteur : ZEIG Marc - Collection HUYGEN Georges
Le bloc 1

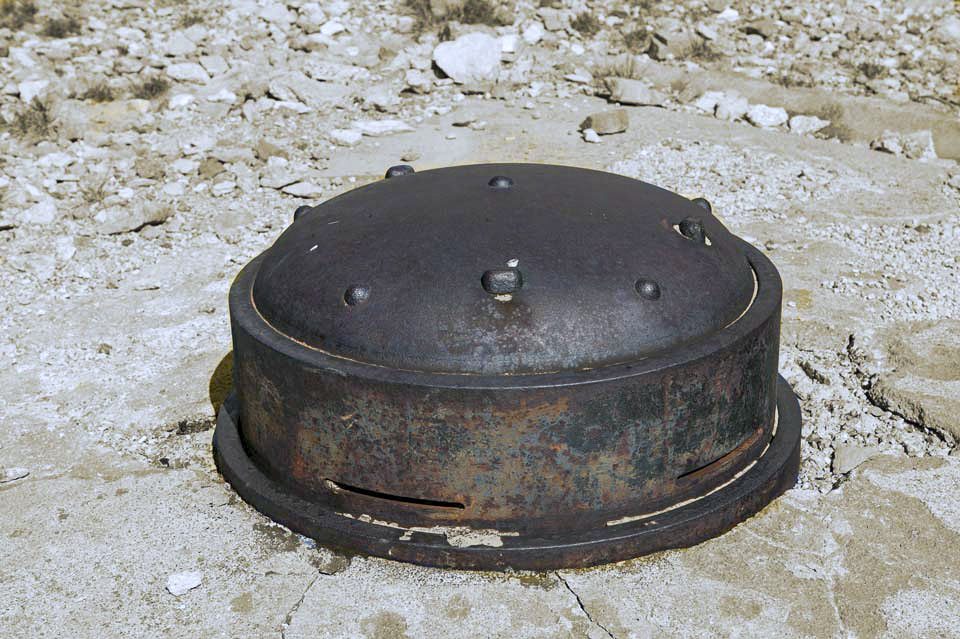

La cloche par éléments Saint Jacques
Les tiges d'assemblages sont nettement visibles sur cette photo Auteur : ZEIG Marc - Collection HUYGEN Georges
Bloc 6

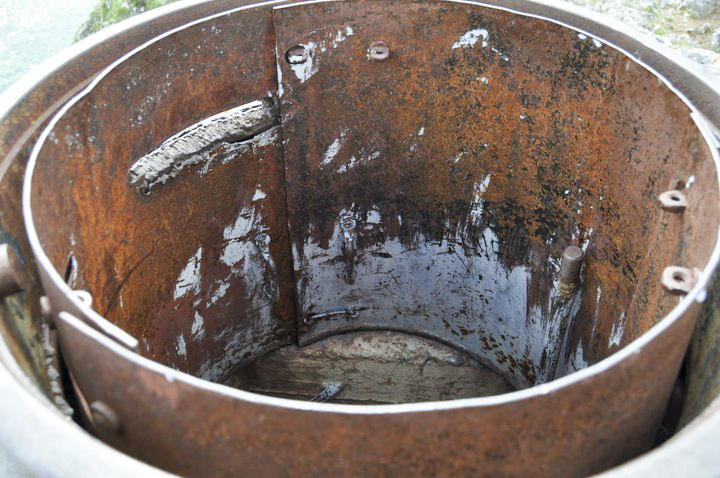

Vue rapproché de la partie restante de la cloche d'observation Saint Jacques spécifiquement conçue pour les avant postes.
Le doublage amovible est resté en place Auteur : Simon
Bloc 6

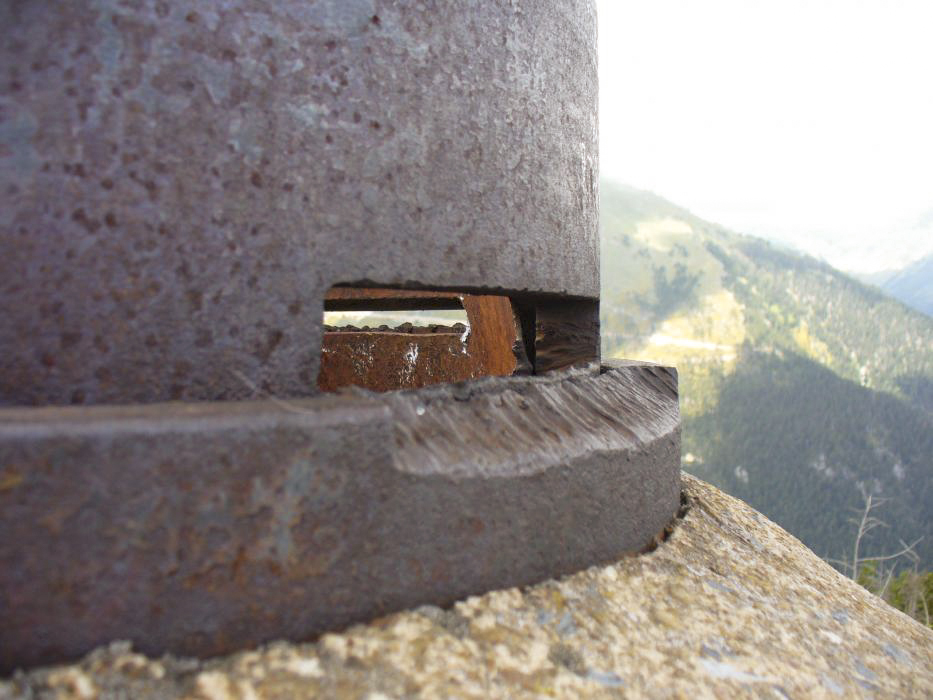

La cloche d'observation avec l'un des créneaux usiné de façon 'artisanale' afin d'augmenter son champ de vision Auteur : Marc ENDINGER
