Ventilateur mobile COBRA
(COBRA)
La société NEU a fourni de systèmes de ventilation mobiles du type COBRA et SUPER COBRA destinés à être utilisés comme appoint ou en secours dans la ligne Maginot.
Ces systèmes comprennent des groupes moto-ventilateurs centrifuges composés d'une turbine en fonte d'aluminium couplé à un moteur électrique triphasé et des manchettes (tuyaux) souples dotés de système de connexion rapides assemblages à l'infini.
Ventilateur Cobra
L'ensemble pouvait être complété par une manchette métallique rigide s'insérant entre deux gaines souples ou en sortie du ventilateur et dans laquelle une résistance électrique (4KW?) permettait de réchauffer l'air insufflé.
Manchette chauffante Cobra
Les manchettes pouvant se raccorder en entrée ou en sortie du groupe moto-ventilateur, l'ensemble permettait d'apporter de l'air neuf dans des locaux ou d'en extraire l'air vicié en cas de panne du système fixe de ventilation, ainsi que de procéder à l'assèchement de locaux lorsqu'il était utilisé en conjonction avec la manchette chauffante.
Ces ventilateurs ont été livrés en plusieurs modèle correspondant à des débits d'air différents, ils sont encore commercialisés aujourd'hui (2015).
Caractéristiques
Grand modèle
Marque : NEU
Type : SUPER COBRA
Débit nominal : 800 m³/h
Pression nominale: 50 mmCE
Diamètre gaines : 150 mm
Vitesse : 3000 T/MIN
Puissance : 1 CV
Page n° 1000194 mise à jour le 27/05/2022 -
© wikimaginot.eu 2015 / 2025
Fils de discussion
Ventilateur Cobra 5 messages, le dernier est de MDL/CHEF HARMAND le 28/12/2017
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pascal Lambert

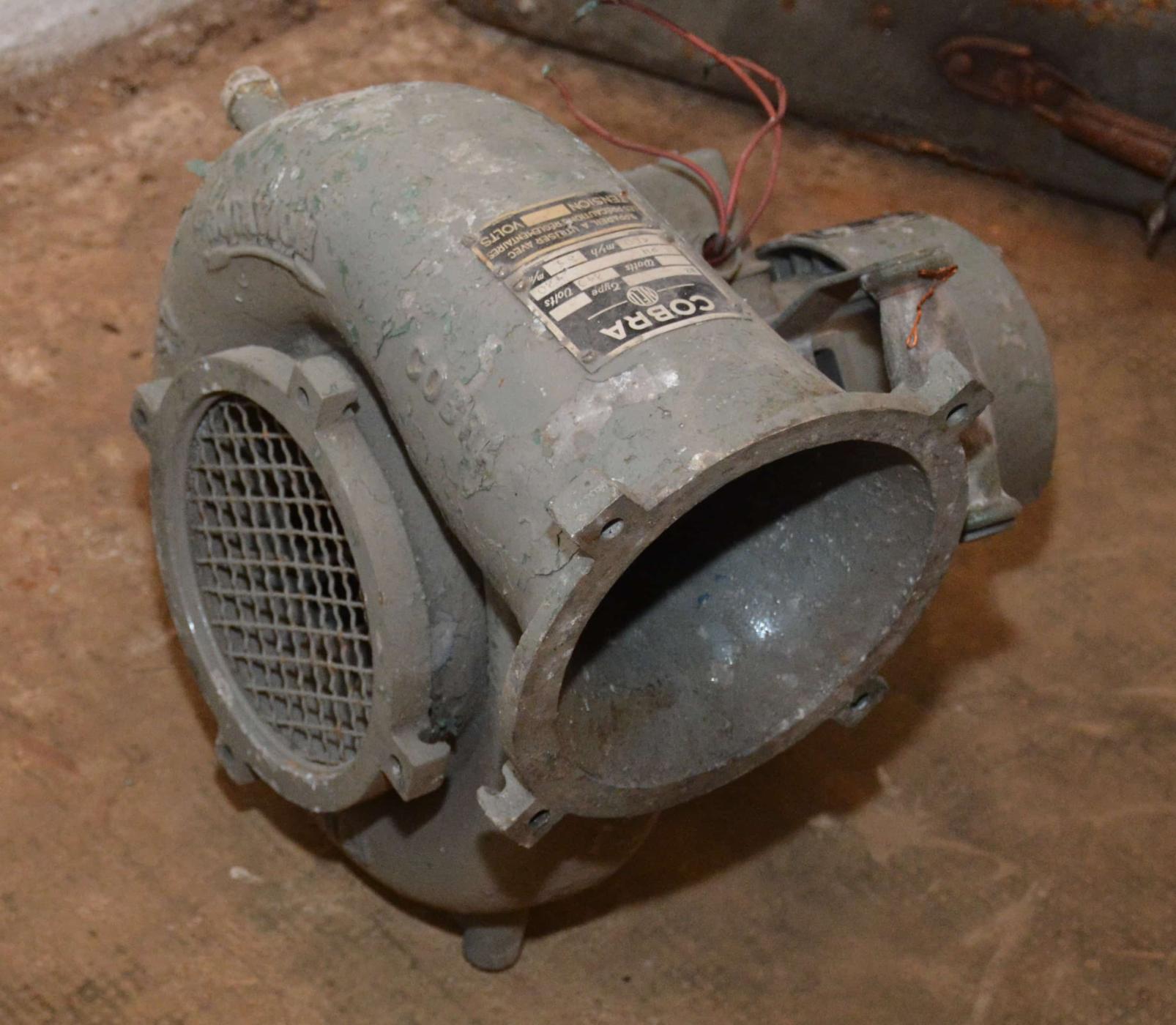

Ventilateur Cobra
Ventilateur de secours COBRA
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 109092 - Taille écran 1606 x 1400 pixels
Prise le 12 Jun 2016 - Déposée le 27/05/2022
Prise le 12 Jun 2016 - Déposée le 27/05/2022
wikislides - © wikimaginot.eu
Pascal Lambert
Ventilateur Cobra

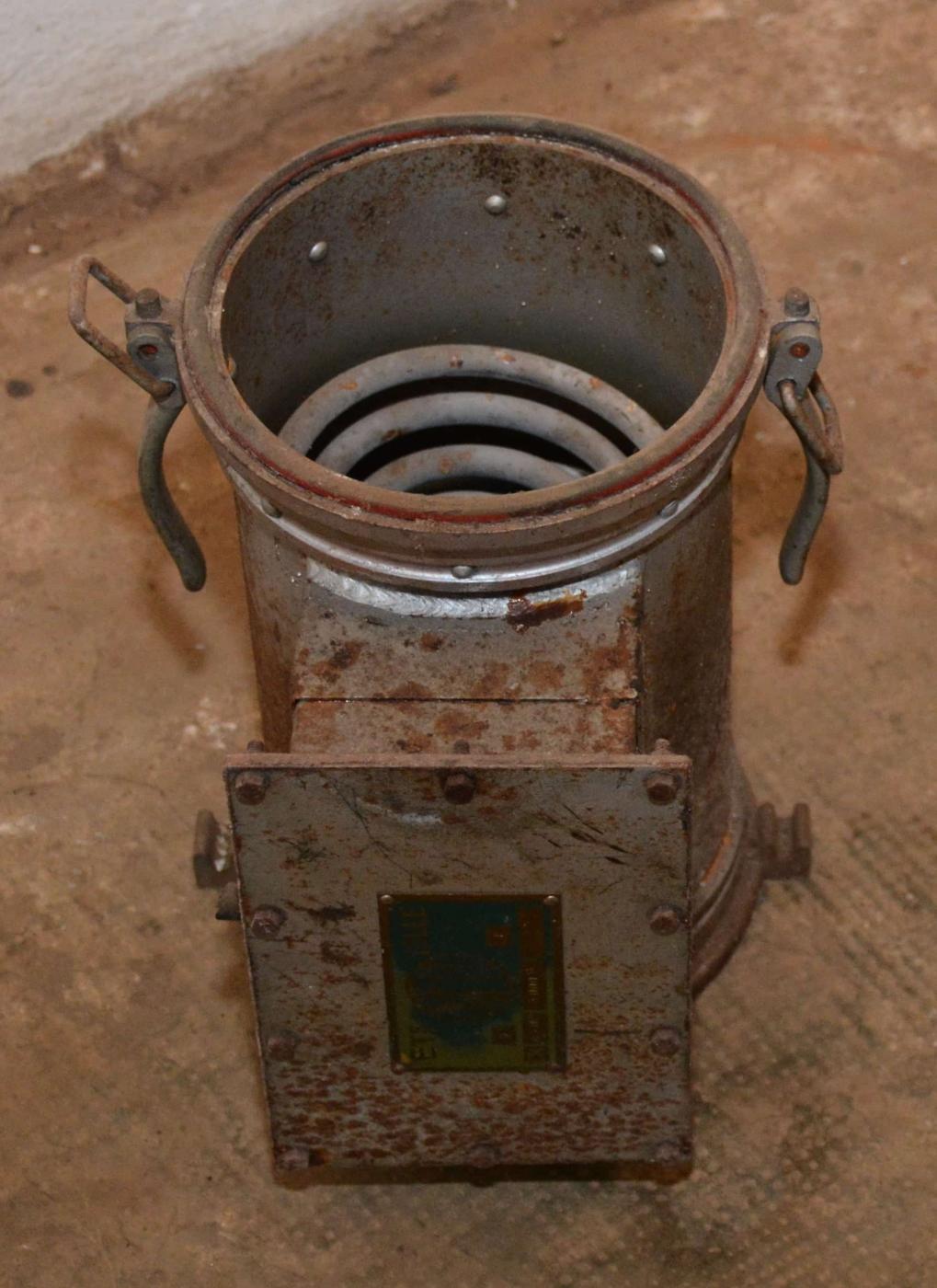

Manchette chauffante pour système de ventilation Cobra
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal Lambert
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 109093 - Taille écran 1019 x 1400 pixels
Prise le 12 Jun 2016 - Déposée le 27/05/2022
Prise le 12 Jun 2016 - Déposée le 27/05/2022
wikislides - © wikimaginot.eu
NOEL Yves - AOM 22 juin

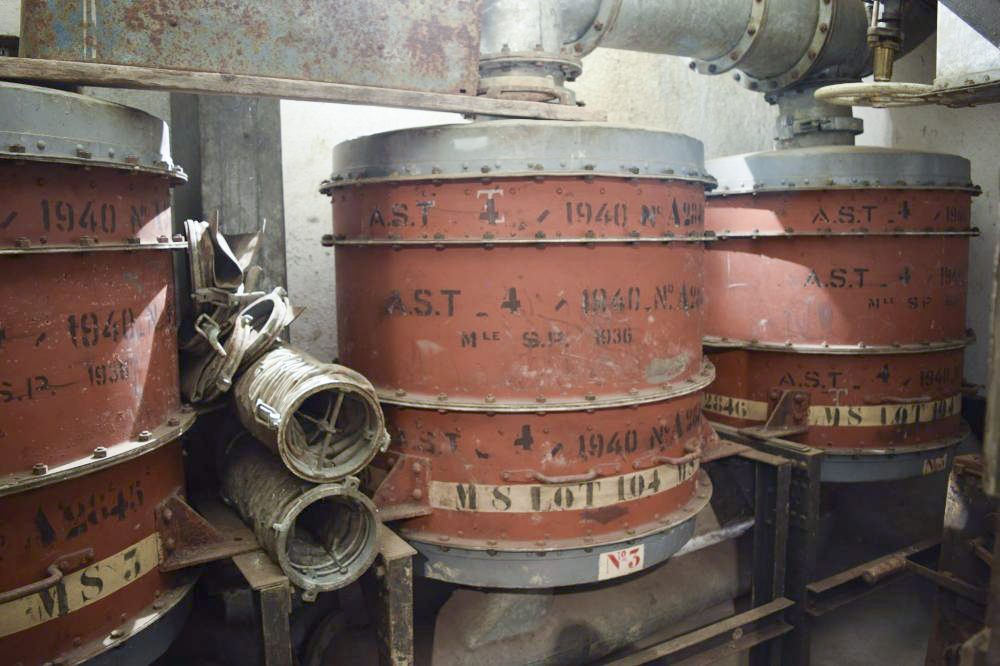

Abri de BILMETTE
Les filtres 'air gazé' destinés à neutraliser les gaz de combat
Entre les filtres, des gaines de ventilation souples prévus pour être utilisés en conjonction avec un ventilateur mobile de marque 'Cobra'.
Auteur : NOEL Yves - AOM 22 juin
CC BY-SA -Paternité - Partage à l'identique
Entre les filtres, des gaines de ventilation souples prévus pour être utilisés en conjonction avec un ventilateur mobile de marque 'Cobra'.
Auteur : NOEL Yves - AOM 22 juin
CC BY-SA -Paternité - Partage à l'identique Photo n° 31328 - Taille écran 1000 x 666 pixels
Déposée le 01/05/2015
Traitée par: Lia Vermeulen
Déposée le 01/05/2015
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Inconnu - Droits réservés

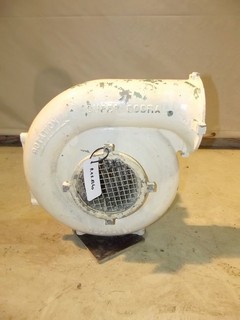

Ventilateur NEU type Super Cobra
Groupe moto-ventilateur du type Super Cobra
Le moteur électrique est à l'arrière de la turbine
Auteur : Inconnu
Droits réservés
Le moteur électrique est à l'arrière de la turbine
Auteur : Inconnu
Droits réservés
Photo n° 31332 - Taille écran 240 x 320 pixels
Déposée le 01/05/2015
Déposée le 01/05/2015
wikislides - © wikimaginot.eu
Inconnu - Droits réservés
Ventilateur NEU type Super Cobra

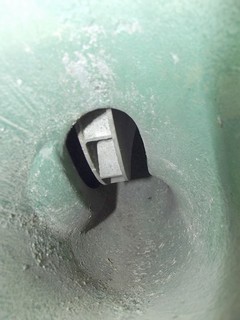

Détail de l'aube centrifuge du ventilateur
