Bouclier suspendu type BS 25

(BS 25)






Le bouclier suspendu pour canon de 25 est un cuirassement destiné à la protection des embrasures des blockhaus S.T.G. et des casemates C.E.Z.F.


Origine et développement

Dans de nombreux blockhaus, les embrasures sont de simples ouvertures destinées au passage de l'arme utilisée. Afin de protéger ces créneaux laissés béants à moindre coût, leS.E.M.G. fait savoir la possibilité de réaliser des boucliers à partir de plaques de blindages de la Marine. Cette première ébauche apparaît au début du mois de décembre 1939 et pose la question des modèles de bouclier à réaliser.
Trois options se sont montrées : un bouclier pour canon de 25, un bouclier pour canon de 47 et un bouclier mixte adapté aux deux armes. Cette dernière option semble avoir été rapidement abandonnée en raison de processus d'usinage trop long1. Ainsi, seuls les boucliers pour canons de 25 et les boucliers pour canons de 47 seront réalisés.
Il est prévu d'installer ces boucliers suspendus en tant que solution provisoire dans les blockhaus S.T.G. ou S.T.G. allégé (Albums n° 2) ainsi que dans les casemates de la deuxième position (C.E.Z.F.).



Description du cuirassement

Le bouclier suspendu pour canon de 25 consiste en une plaque de blindage épaisse de 8 cm2, longue de 158,5 cm et large de 99 cm.
Elle est percée par deux orifices oblongs : une première pour laisser passer la volée du canon, une seconde pour la lunette de visée. Un troisième orifice sert d'ancrage pour un système rendant le canon solidaire à la plaque d'embrasure.

Bouclier suspendu pour canon de 25

Plan 3d du bouclier suspendu selon les plans du S.E.M.G.



Cette plaque est maintenue par deux chariots solidement boulonnés et contenant chacun deux galets coulissants dans un rail. Le rail est porté par deux poutrelles faisant toute la largeur de la chambre de tir. Sur la partie inférieure, une poutrelle sert de support à une cornière dont le rôle est d'empêcher le basculement de la plaque d'embrasure en cas de choc3.


Installation du cuirassement

Des aménagements sont à prévoir pour l'installation des boucliers suspendus.


Préparation lors de la coulée du béton

La livraison du bouclier suspendu est prévue dès la coulée du blockhaus ou de la casemate avec des réservations prévues dans les piédroits afin d'y insérer les poutrelles de soutien. Les réservations sont parfaitement identifiables de nos jours.

CEZF-1 - CROIX SAINT HUBERT - (Casemate d'infanterie - Double)

Réservations dans le béton pour accueillir un bouclier suspendu,
casemate de la Croix Saint-Hubert.



Les boucliers suspendus disposent d'une embrasure à la forme très particulière et adaptée à l'arme4. Notons également qu'une variante de cette embrasure est utilisée dans les boucliers pour canon antichar.

Bouclier suspendu pour canon de 25

Plan 3d de l'embrasure pour canon de 25.



Livraison du cuirassement

Nous pouvons émettre l'hypothèse selon laquelle le bouclier est livré depuis l'usine avec sa peinture antirouille5. La plaque est couverte de deux annotations en peinture blanche renseignant le sens de montage, le modèle de plaque et la date de sortie d'usine6.


Montage de l'arme

Selon les plans du S.E.M.G., le bouclier est installé en hauteur, rendant nécessaire l'installation du canon sur une plateforme, métallique ou bétonnée. Toujours selon les plans très théorique du S.E.M.G., le canon est monté par un jeu de palans pour être placé sans ses roues sur des plateformes métalliques.

Pour le canon de 25 mm Hotchkiss, les essieux sont placés sur un support superposé à la plateforme ; pour le canon issu des de l'Atelier de Puteaux, la béquille est directement installée sur la plateforme métallique7.

Bouclier suspendu pour canon de 25

Plan 3d de l'implantation du bouclier suspendu selon les plans du S.E.M.G.



Ces supports ne semblent être validés au Ministère de l'Armement qu'à partir de la date du 30 mai 19408. En raison du caractère tardif des constructions où les supports étaient prévus, aucune trace de scellement pour l'installation éventuelle des plateformes métalliques n'est visible.


Déploiement

Supposons que les boucliers soient arrivés à destination dans les parcs, nous ne connaissons aucun document indiquant la livraison des cuirassements dans les casemates et blockhaus.
Pourtant un tel document serait en préparation pour le 28 février 19409 .


Les commandes de boucliers suspendus

Le document le plus ancien concernant les boucliers suspendus propose 650 exemplaires dont les livraisons pourraient débuter fin mars 1940. Cela concernerait 330 exemplaires dans la première position (blockhaus existant ou en construction) et 320 exemplaires dans la seconde position en phase de construction10.
Une note du général Georges (9 mars 1940) propose une dotation différente et ajoute une nouvelle commande de 800 exemplaires sans préciser la quantité de bouclier pour canon de 2511.

Répartition des boucliers suspendus pour canon de 25 selon le Note du 9 mars 1940

Répartition des boucliers suspendus pour canon de 25 selon la note du 9 mars 1940.
A la répartition donnée par le tableau ci-dessus s'ajoutent 250 boucliers pour canon de 47.



Ce document est corrigé en avril 1940 par le général Roton12. Les prévisions sont quelque peu changées. Le nombre important de boucliers donne une idée des projets de construction de blockhaus S.T.G. et de casemates C.E.Z.F. projetées. Ce document ne fait que reprendre un précédent tableau manuscrit qui lui est légèrement antérieur13.

Dans tous les cas, les prévisions de fabrication restent très ambitieuses.

Répartition des boucliers suspendus pour canon de 25 selon le Rectificatif à la note du 9 mars 1940.

Répartition des boucliers suspendus pour canon de 25 selon le Rectificatif à la note du 9 mars 1940.
A la répartition donnée par le tableau ci-dessus s'ajoutent 250 boucliers pour canon de 47.



Un document du S.E.M.G. datée du 29 mai 1940 indique la réception de 18 boucliers avec charpente en provenance de la Société de L'Outillage RBV14 . Cette dernière a reçu plus tôt la commande de 56 exemplaires15 destinés à être expédiés aux gares de Morteau (21 exemplaires), Vesoul (20 exemplaires) et Troyes (15 exemplaires). Ces données sont corroborées par un tableau manuscrit indiquant les gares destinataires16.
Cependant, la Société de L'Outillage RBV n'est pas le seul fabricant de boucliers suspendus d'où une quantité supérieure de bouclier à expédier.

Tableau d'expédition prévue pour boucliers suspendus pour canon de 25.

Tableau d'expédition prévue pour boucliers suspendus pour canon de 25.
Indiqué au crayon qu'il ne s'agit pas du bon lieu d'expédition. Ils sont destinés à la 3° Armée.



Le 7 avril 1940, une note du général Philippe renseigne les destinations des 323 boucliers suspendus pour canon de 25 prévus pour la seconde position17 (lignes C.E.Z.F.). Comme tous les autres documents commentés précédemment, il ne s'agit que de prévisions. Les livraisons ne sont allées, au mieux, que dans les parcs du génie.

Destinations des boucliers suspendus de la deuxième position.

Destinations des boucliers suspendus de la deuxième position.




Boucliers suspendus et blockhaus de l'Album n°1

Le dernier document connu lors de la rédaction de ces lignes est estampillé de la date du 6 juin 1940. Il présente les ouvrages pouvant recevoir un bouclier suspendu dans les secteurs de la 3° Armée18. Les numéros proposés par les différents tableaux sont tout à fait identifiables dans la cartographie Wikimaginot, sauf quelques-uns dont la fiche n'existe pas ou sont mal numérotés.

Nous pouvons retenir de cette série de tableaux, que chaque construction est issue de l'album n°1 (blockhaus pour canon antichar), option signalée comme étant à l'étude en février 194019.
Aucun de ces blockhaus ne dispose de réservation de scellement pour y installer un bouclier suspendu. Bien que la plaque puisse théoriquement entrer et être installée derrière le créneau, l'installation pratique risque de poser des problèmes. En effet, certains blockhaus plus achevés sont équipés de part et d'autre de la chambre de tir, de lits rabattables dont la proximité avec le mur empêche l'installation des poutrelles de support du bouclier. Autrement, ceux annoncés ne pouvant pas recevoir de bouclier - quand ils existent - sont curieusement identiques aux autres. Quoi qu'il en soit, la nature tardive de ce document a rendu impossible toute mise en œuvre.

BB365 - EICHEN 2 - (Blockhaus pour canon)

Un des nombreux blockhaus de l'Album n°1 où l'installation d'un bouclier suspendu serait prévue.



Les voici d'ouest en est :

  • Sous-secteur de Aumetz (tableau n°4)
    103

  • Sous-secteur de Oeutrange (tableau n°8)
    301 ; 302 ; 303 ; 305 ; 306 ; 308 ; 315 ; 317 ; 330 ; 333 ; 345.

  • Sous-secteur de Hettange-Grande (tableau n°3)
    202 ; 120 ; 109-203 ; 216 ; 237 ; 228-249-217 ; 167-207 ; 122 ; 286 ; 116 ; 119 ; 205 ; 110 ; 232-243 ; 170-295 ; 235-125-124-127-128-118-254.

  • Sous-secteur de Elzange (tableau n°2)
    103 ; 104 ; 105 ; 107 ; 111 ; 130 ; 131 ; 112 ; 113 ; 114 ; 129 ; 132 ; 133 ; 142 ; 144 ; 137 ; 138 ; 141 ; 146 ; 147 ; 151-115 ; 162.

  • Sous-secteur de Hombourg-Budange (tableau n°1)
    Bb 302 ; Bb 314 ; Bb 315 ; Bb 317 ; Bb 339 ; Bb 343 ; Bb 355 ; Bb 356 ; Bb 358 ; Bb 365 ; Bb 376.

  • Sous-secteur de Burtoncourt (tableau n°6)
    Bb 203 ; Bb 205 ; Bb 207 ; Bb 211 ; Bb 216 ; Bb 212 ; Bb 218 ; Bb 219 ; Bb 229 ; Bb 242.

  • Sous-secteur de Tromborn (tableau n°7)
    Bb 102 ; Bb 103 ; Bb 108 ; Bb 110 ; Bb 111 ; Bb 114 ; Bb 170 ; Bb 124 ; Bb 198 ; Bb 199.

  • Sous-secteur de Narbéfontaine (tableau n°5)
    Ab 302 ; Ab 303 ; Ab 306 ; Ab 307 ; Ab 308 ; Ab 309 ; Ab 310 ; Ab 311 ; Ab 312 ; Ab 313 ; Ab 314 ; Ab 316 ; Ab 317 ; Ab 318 ; Ab 321 ; Ab 322 ; Ab 323 ; Ab 325 ; Ab 346.



Les boucliers survivants

A ce jour, seuls deux exemplaires de boucliers suspendus pour canon de 25 sont connus. Le premier est situé dans la casemate C.E.Z.F. Francaltroff est. Le montage est tout à fait conforme aux plans du S.E.M.G. mais aucun support n'est en place pour soutenir les roues et les bêches du canon.

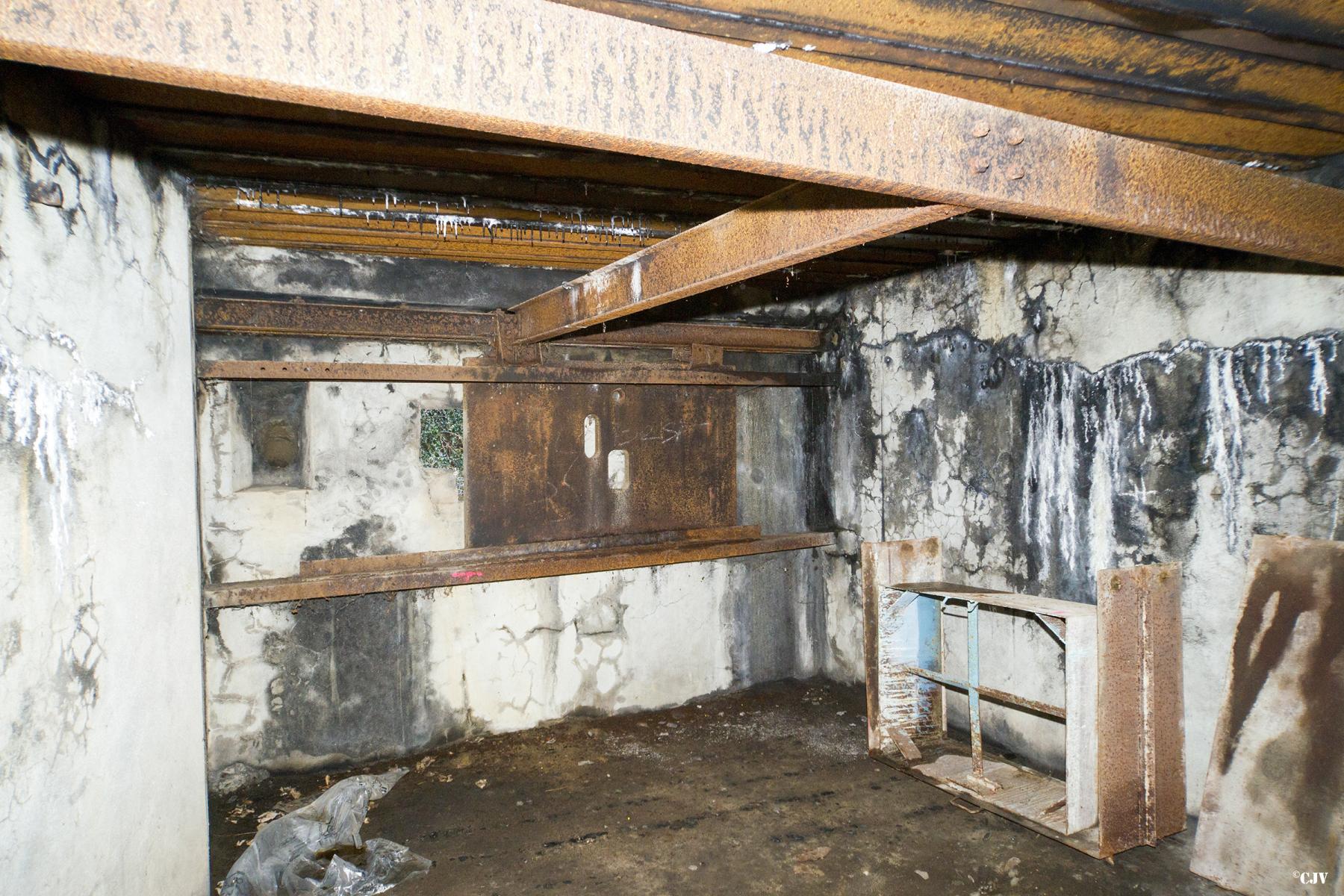

Casemate C13 - Francaltroff Est

Bouclier suspendu de la casemate Francaltroff est.



Quant au second bouclier, il est installé dans le blockhaus S.T.G. Bb43. Situé à proximité du sol, il n'a pas été nécessaire de réaliser des supports surélevés pour les roues, tandis que pour les bêches, deux fosses sont réalisées dans le sol.

Bb43 - (Casemate d'infanterie - Simple)

Bouclier suspendu du blockhaus Bb43.





Notes :

1 - Note du général Philippe sur les dispositifs provisoires d'obturation pour armes antichars dans les
blockhaus type S.T.G. ou Album n°2, 1er décembre 1939. SHD 27 N 144.
2 - Étonnamment, un croquis de Gérard Mansuy donne une épaisseur de 70 mm (relevé effectué à la
casemate CEZF de Francaltroff).
3 - Plan d'ensemble du bouclier suspendu pour canon de 25, 2 février 1940. SHD 27 N 30
4 - Embrasure à bouclier suspendu pour canon de 25, 12 février 1940. SHD 27 N 30.
5 - D'après une photo de Jean-Bernard WAHL du bouclier de la casemate de Francaltroff.
6 - Données relevées par Gérard Mansuy à la casemate de Francaltroff, document consultable sur
Wikimaginot.
7 - Embrasure à bouclier suspendu pour canon de 25, 12 février 1940. SHD 27 N 30.
8 - Bordereau d'envoi d'un lot de dessins de supports d'affût pour bouclier suspendu pour canon de 25,
30 mai 1940. SHD 3 V 229.
9 - Note du général Georges à propos de l'aménagement du programme de bétonnage, 20 février 1940.
SHD 29 N 90.
10 - Note sur les dispositifs provisoires d'obturation pour armes anti-chars dans les blockhaus type
S.T.G. ou Album n°2, 1 décembre 1939. SHD 27 N 144.
11 - Note du général Georges sur la répartition des boucliers suspendus pour armes antichars, 9 mars
1940. SHD 29 N 52.
12 - Rectificatif à la note du 9 mars 1940 relative aux boucliers suspendus pour armes antichars par le
général Roton. SHD 29 N 52.
13 - Tableau d'expédition prévue pour boucliers suspendus pour canon de 25, 1 avril 1940. SHD 3 V
229.
14 - Fiche de réception en usine, 29 mai 1940. SHD 3 V 229.
15 - Lettre du capitaine Lemaitre au capitaine Lapoirie à propos de l'expédition de boucliers suspendus,
18 mai 1940. SHD 3 V 229.
16 - Tableau d'expédition prévue pour boucliers suspendus pour canon de 25, 1 avril 1940. SHD 3 V
229.
17 - Lettre du général Philippe au service du Génie du G.Q.G., 7 avril 1940. SHD 3 V 229.
18 - Tableaux d'installations de boucliers suspendus pour canon de 25 dans les secteurs de la 3e
Armée, 6 juin 1940. SHD 3 V 229.
19 - Réponse du général Philippe à la lettre du général Deleau du 6 février 1940. SHD 29 N 90.





Sources (SHD via base documentaire Wikimaginot)

Les références sont présentées selon la dénomination du Listing de la base documentaire
historique Wikimaginot. Voir dans l’onglet « Documents » pour avoir le détail.
● 27 N 144 - Note sur boucliers suspendus pour canon 25 et 47 mm
● 29 N 90 - Demande précision à IGG relative boucliers 47 et 25 mm et leur utilisation et
réponse IGG
● 27 N 30 - plans Bouclier suspendu pour canon de 25 mm
● 29 N 90 Etat des boucliers suspendus pour canons 25 mm et 47 mm nécessaires
● 27 N 144 - Tableau besoins boucliers 25 et 47mm
● 29 N 135 - Répartition des boucliers suspendus pour armes AC
● 29 N 52 - Prévisions de livraisons boucliers suspendus pour blockhaus 47 et 25 mm
AC
● 3 V 229 - 1er tableau de répartition envoi boucliers suspendus pour 25 mm et 47 mm
AC et rectificatif
● 3 V 229 - Tableau d'expédition prévue pour boucliers suspendus canon 25 mm SA
● 3 V 229 - Tableau de gares de destination pour boucliers suspendus prévus pour
casemates CEZF
● 29 N 52 - Rectificatif tableau affectation boucliers 47 et 25 mm SA
● 3 V 229 - Destination d'envoi des 56 premiers boucliers suspendus pour canon de 25
mm AC et réception
● 3 V 229 - Jeu de notes relatives à envoi plans des boucliers suspendus pour 25 mm et
47 mm AC
● 3 V 229 - Tableaux d'installations de boucliers suspendus pour canon de 25 mm SA
dans blockhaus 3° Armée





Bibliographie

Julien DÉPRET, Le Nord, frontière militaire. Tome 2, Salomé, Éditions J. Dépret, 2005, p.
161.
Jean-Yves MARY, Alain HOHNADEL, Hommes et ouvrages de la ligne Maginot. Tome 2,
Paris, Histoire et collections, 2001, p. 145.
Philippe TRUTTMANN, La muraille de France, Thionville, Gérard Klopp, 2009, p. 330.





Sitographie

Jean-Bernard WAHL, « La Ligne Maginot des intervalles », Atlantik-Wahl, 2011





Rédaction :

Julien Boulanger, mars-avril 2025
