Blockhaus 1° RM type Db

Blockhaus double conçu par le Génie de la 1° Région Militaire (Nord).

Ce bloc est construit en protection inférieure à 1 et équipé de deux entrées séparées : une pour les hommes, et l'autre pour les armements.

Il se retrouve en deux variantes principales, symétriques, avec l'entrée des hommes soit côté droit, soit côté gauche. Dans un autre variante peu fréquente (2 exemplaires seulement), il est équipé d'une cloche d'observation blindée tronconique type "Valenciennes":
- B536 - TOURNICHETTE
- B727 - FILS de FER

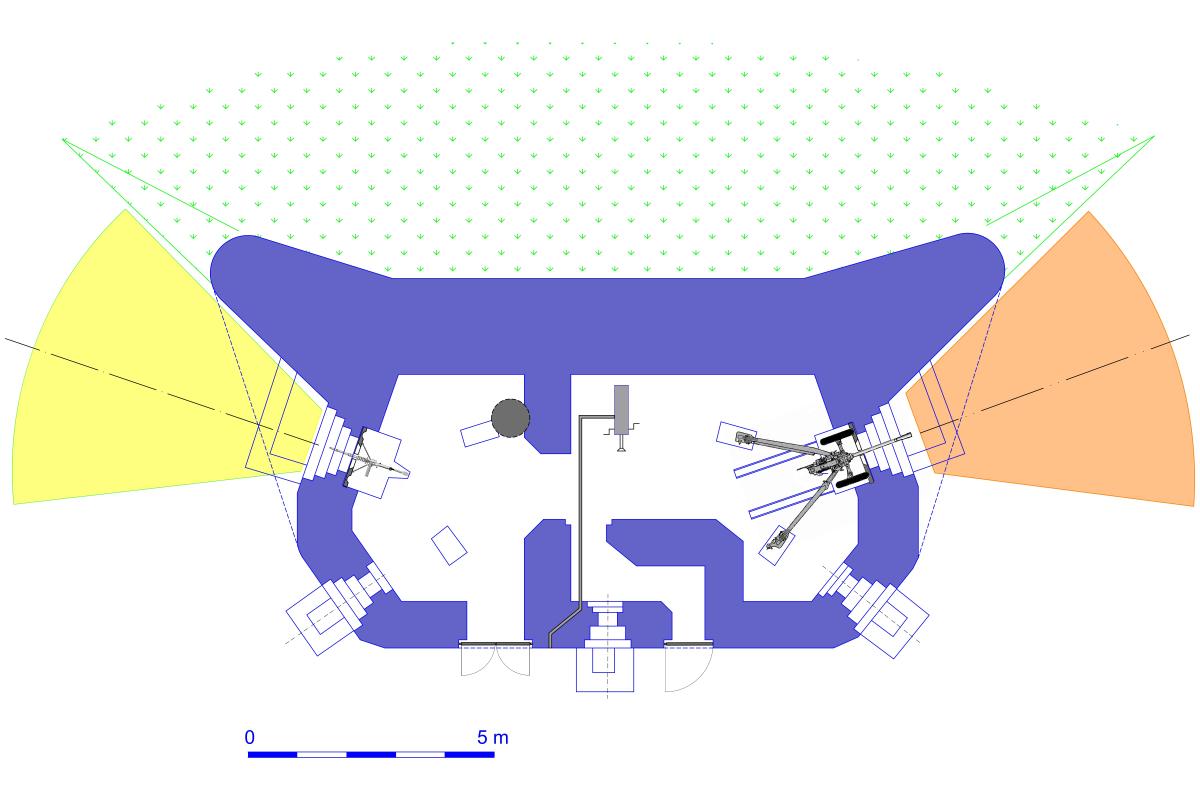

Il est doté des créneaux suivants:
- 2 créneaux principaux pour indifféremment un canon AC ou une mitrailleuse, disposés à 140°, ce qui le distingue du type Da ou Dc. Ces créneaux étaient théoriquement équipés de trémies Pamart-Lemaigre utilisables par l'un ou l'autre des types d'armes. Le canon de 25mm était monté sur la table de tir via des rampes amovibles faites de fers U. La table elle-même disposait en général d'une excroissance arrière permettant de poser le pied arrière de la mitrailleuse.
- 2 créneaux de défense rapprochée pour FM, équipés de trémies FM standard. L'échappement des douilles se faisait par un conduit au travers du mur débouchant dans une fosse située sous le créneau.

Le bloc était équipé d'une ventilation forcée à bras.


Caractéristiques techniques :

Cubage de béton : 430 m3
Coût unitaire : 305.000 F
Angle entre directions de tir : 146° (160 grades)
Ouverture des créneaux : 54 ° (60 grades)
Epaisseur de dalle : 1,80 m
Epaisseur de piédroits : 2,00 m
Epaisseur des murs non exposés : 1,00 m (arrière) - 1,25 / 1,50 m (latéraux)
Epaisseur de radier : 0,75 m
