Blockhaus 1° RM type Gsd/Gsg

Blockhaus simple sans sous-sol conçu par le génie de la 1° Région Militaire. Il était dimensionné pour résister à deux coups superposés de 150 mm.

Ce bloc est construit en protection inférieure à 1. Il est équipé d'une seule entrée pour les hommes et les armements.

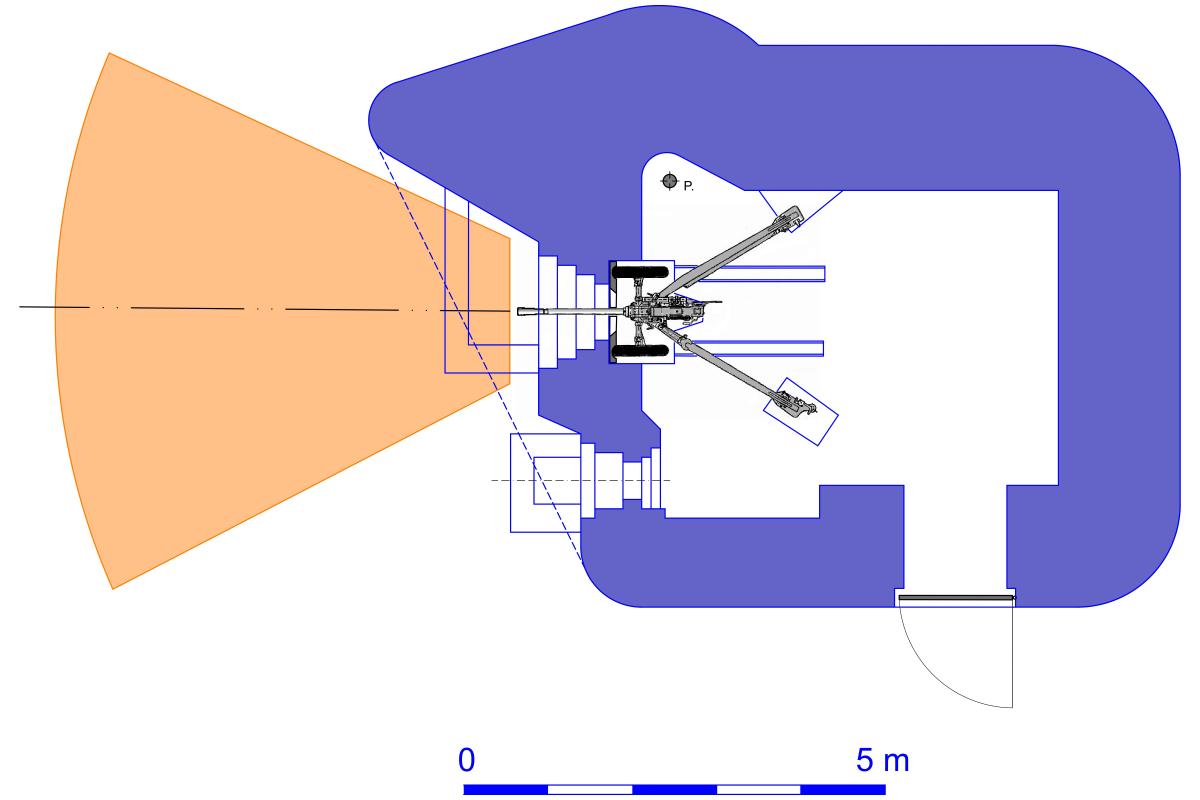

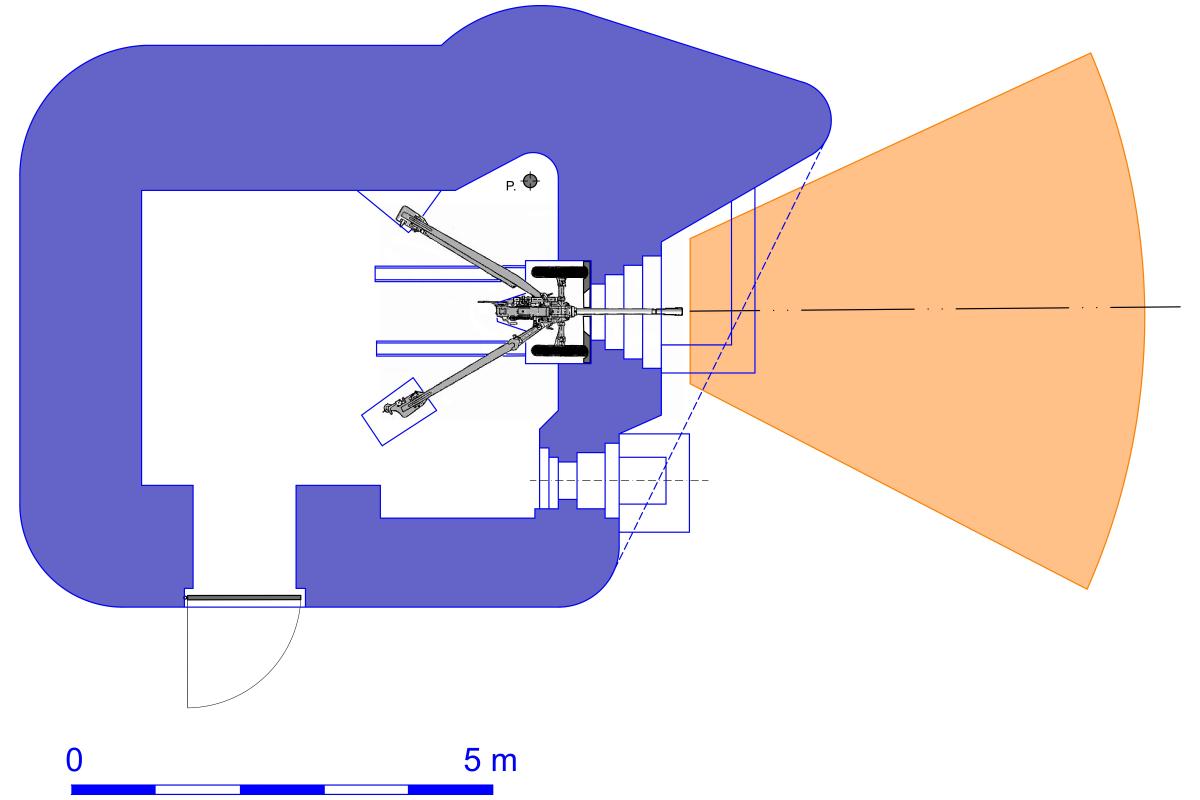

Il existe en deux variantes, gauche et droite, resp codées Gsg et Gsd. L'observation se faisait au moyen d'un périscope

Il est équipé des créneaux suivants:
- 1 créneaux principal pour indifféremment un canon AC ou une mitrailleuse. Ce créneau était théoriquement équipés de trémies Pamart-Lemaigre utilisables par l'un ou l'autre des types d'armes. Le canon de 25mm était monté sur la table de tir via des rampes amovibles faites de fers U. La table elle-même disposait en général d'une excroissance arrière permettant de poser le pied arrière de la mitrailleuse.
- 1 créneau de défense rapprochée pour FM, équipés de trémies FM standard, coaxial avec le créneau pour canon/mitrailleuse. L'échappement des douilles se faisait par un conduit au travers du mur débouchant dans une fosse située sous le créneau.

Une ventilation mécanique à bras est possible.

Caractéristiques techniques :

Cubage de béton : 210 m3
Coût unitaire : 175.000 F
Angle entre directions de tir : N/A
Ouverture des créneaux : 54 ° (60 grades)
Epaisseur de dalle : 1,50 m
Epaisseur de piédroits : 1,75 m
Epaisseur des murs non exposés : 1,00 m (arrière) - 1,25 / 1,50 m (latéraux)
Epaisseur de radier : 0,75 m
