Lunette de visée APX L652

(L652)






La lunette APX L 652 est une lunette de pointage spécialement conçue pour les canons antichar de 37 et de 47 mm mle 34 spécifiques à la fortification Maginot.
Elle est coudée pour permettre son montage sur l'arme, et ne diffère de la L653 que par le micromètre.

Elle est dotée d'une première molette appelée Tambour des dérives graduée de 90 à 110 permettant le décalage en direction (horizontal) et d'un tambour des hausse et d'une seconde molette appelée Tambour des hausses graduée de 100 à 3 500 , cette graduation correspondant à la distance en mètres de l'objectif.

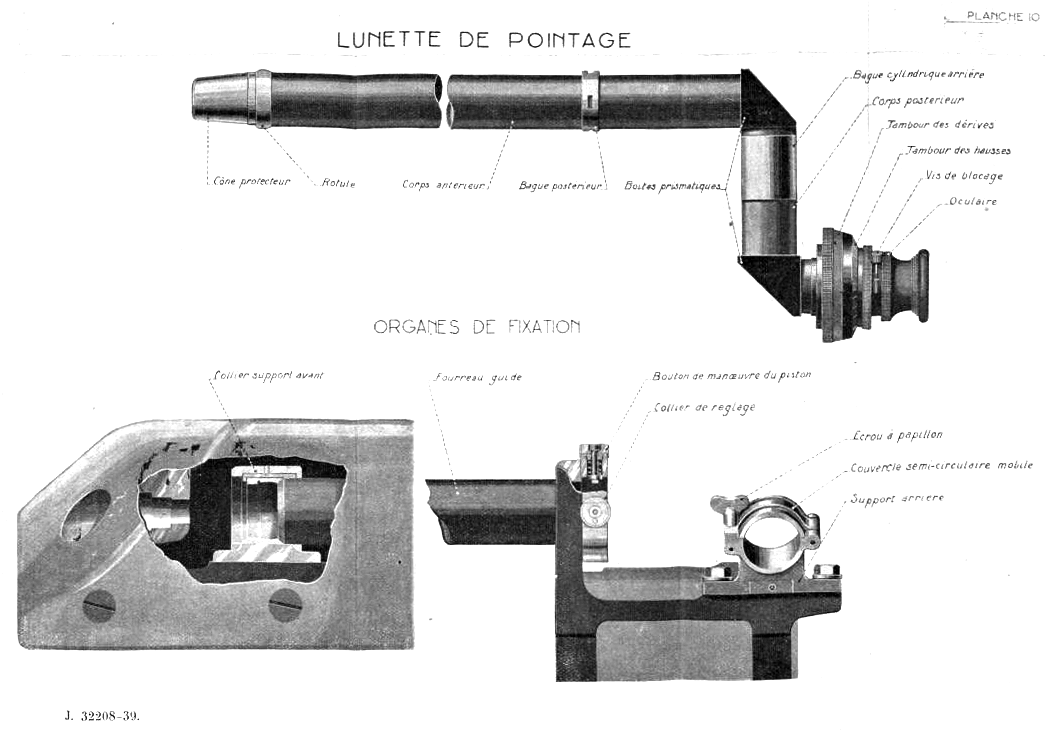

Lunette de visée APX L 652

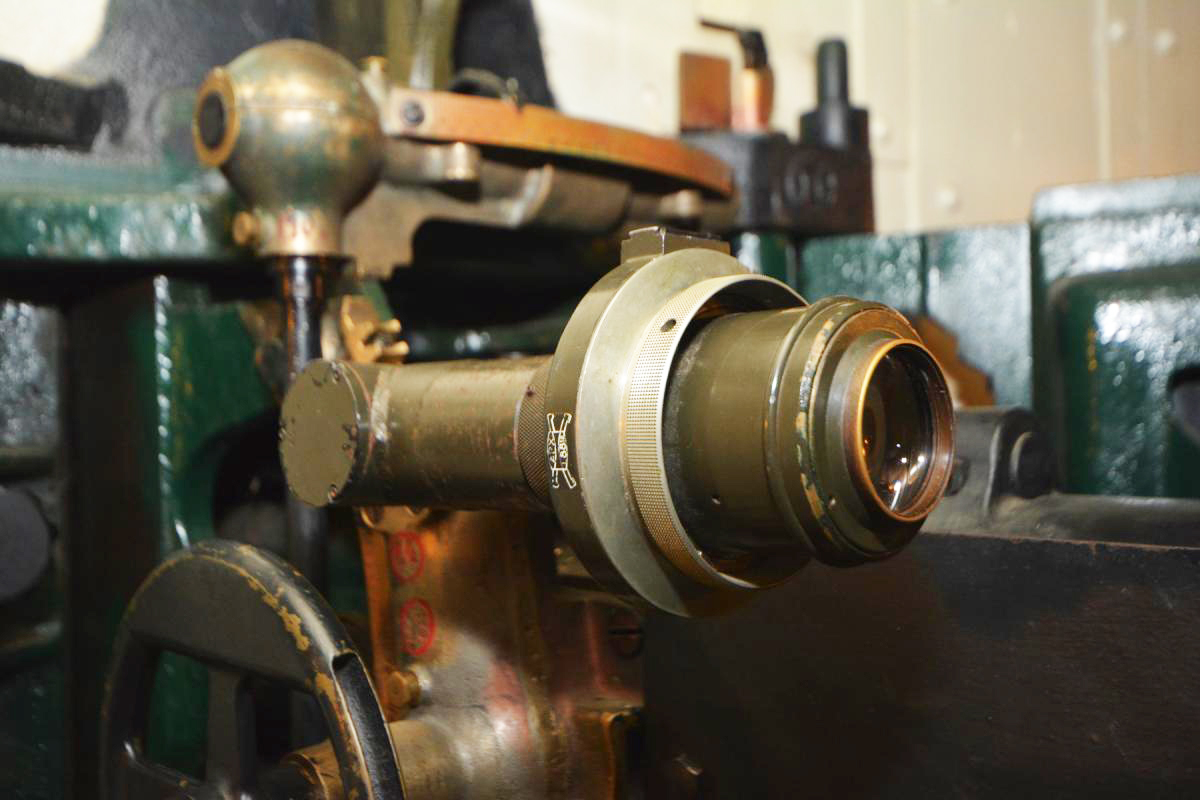

Lunette APX L 652




Caractéristiques


  • Champ : 203 décigrades

  • Grossissement 2,5

  • Poids : env. 2,5 Kg
