Ventilateur LP17






Le ventilateur type LP17 a été conçu spécialement pour être employé dans les petits blockhaus type album n°1 et assurer un balayage et un renouvellement suffisant de l’air du blockhaus en cas de tir.

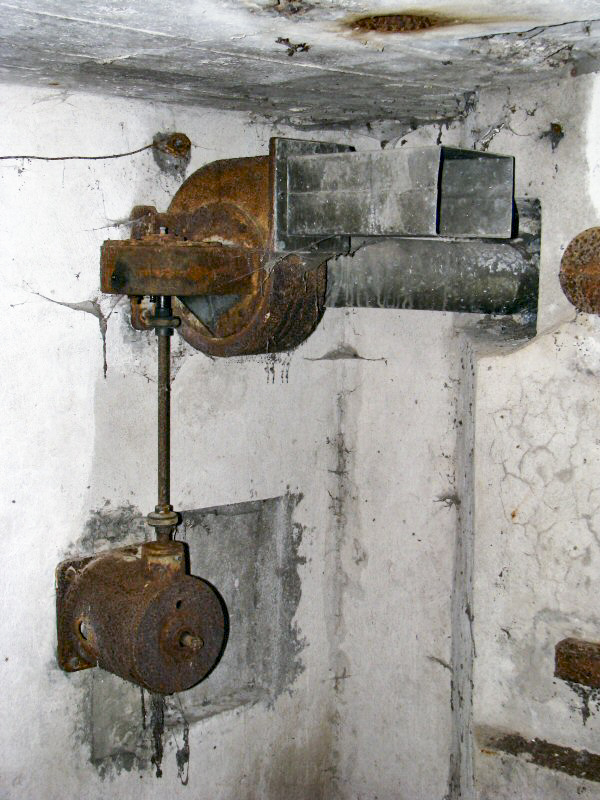

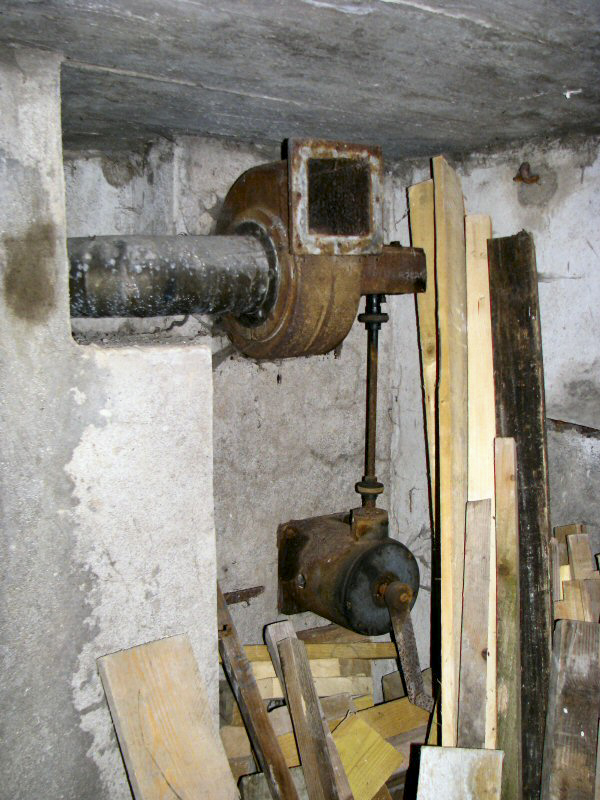

Ventilateur LP17

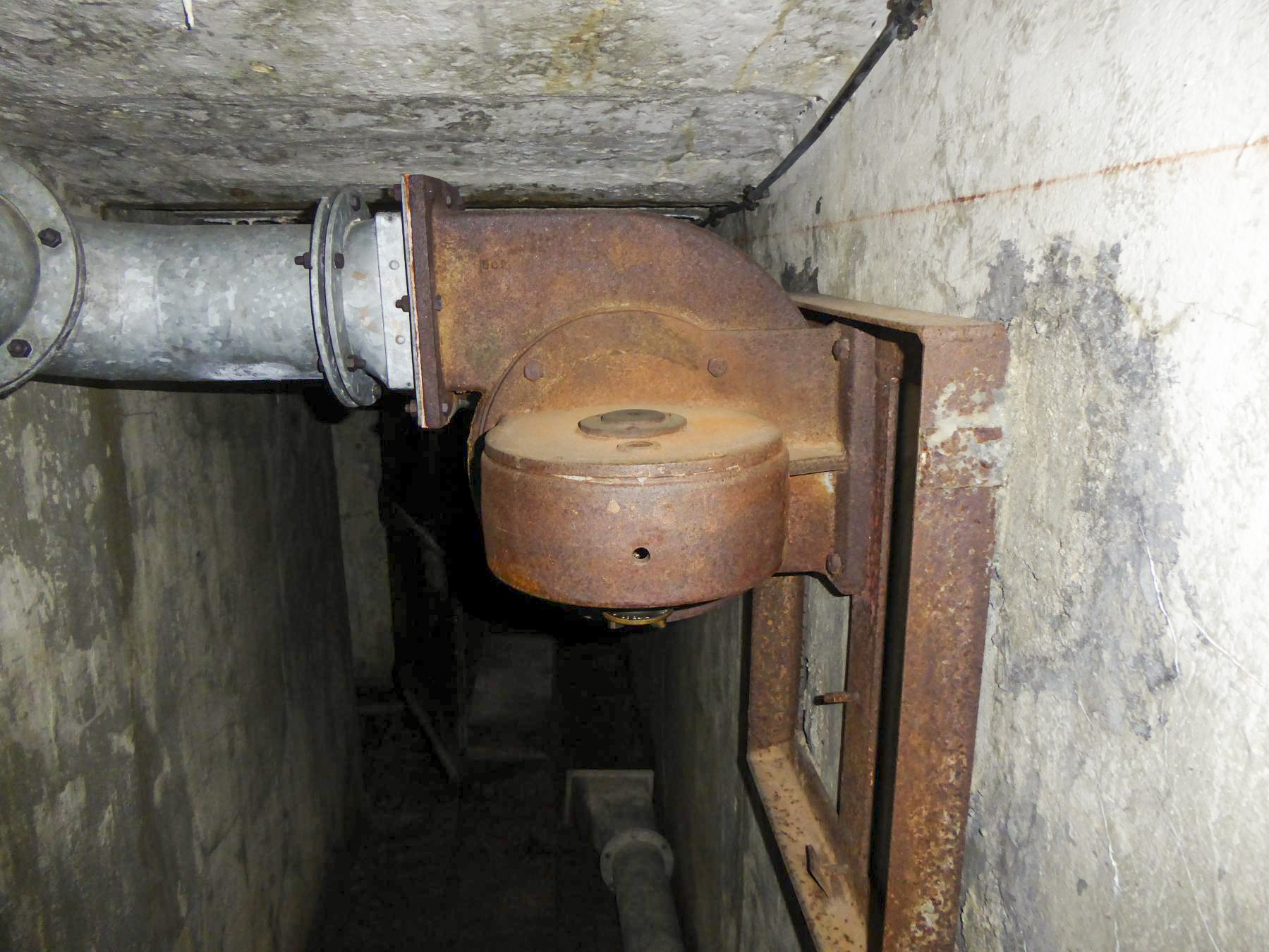

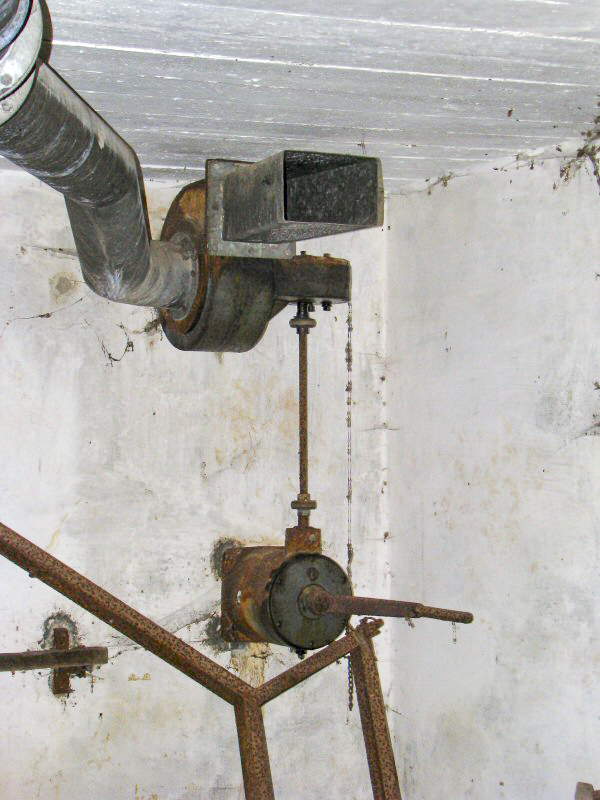

Ventilateur LP 17




Constitution

Le ventilateur est d’un modèle unique pour les blockhaus flanquant à droite ou à gauche. Il comprend essentiellement :


  • Une volute de faible encombrement (environ 36cm dans sa plus grande dimension), avec sa turbine.

  • Un multiplicateur à vis tangentes en deux parties, à savoir : un engrenage inférieur transmettant le mouvement de la manivelle à un arbre vertical ; un engrenage supérieur transmettant le mouvement de l’arbre vertical à l’arbre de la turbine.

  • Une manivelle autodébrayable dont la rotation se fait parallèlement au mur.


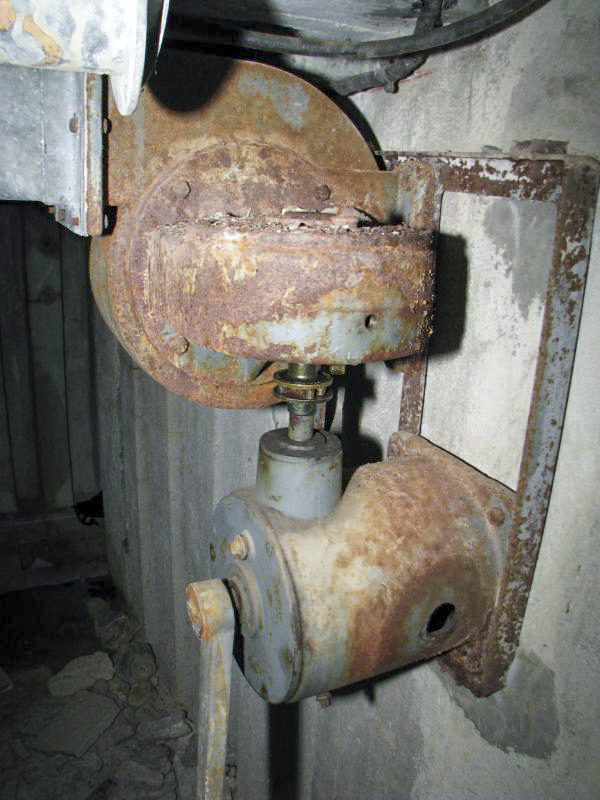

Ventilateur type LP 17

Croquis du ventilateur LP 17



Les engrenages sont renfermés dans des carters étanches et tournent dans l’huile. L’arbre de transmission vertical est relié par des joints élastiques aux engrenages inférieur et supérieur. Néanmoins il sera nécessaire d’ajuster aussi exactement que possible la position relative des deux engrenages pour ne pas augmenter inutilement l’effort de manœuvre de l’appareil.


Il est fourni avec les accessoires suivants :

  • Un diffuseur de forme aplatie, qui sera fixé directement sur l’orifice de refoulement.

  • Un raccord conique, qui sera fixé sur l’ouïe du ventilateur.

  • Un coude à 90° qui sera fixé à l’extrémité du raccord précédent et orienté dans un sens ou dans l’autre suivant l’orientation du blockhaus.

  • Une bride, une contre bride et un joint pour raccorder le coude précédent aux tuyauteries d’aspiration.




Caractéristiques :

Type : LP17
Mode d’entrainement : simple manivelle
Pour installation : sans filtre
Débit : 500 m3/h
Pression : 26mm d’eau
Vitesse de manivelle : 30 tour/min
Puissance nécessaire : 1 homme
Disposition : une seule
Utilisation : Blockhaus à un seul créneau pour mitrailleuse, canon de 25 ou canon de 47



Fabrication

Ce ventilateur était fabriqué par les Ateliers Ventil



Déploiement

Ce type de ventilateur est réservé aux Ière, IIIème, IVème et IXème Armées et armée des Alpes . Dans la IVème armée des ventilateurs à manivelle de marque RATEAU, de caractéristiques équivalentes mais de disposition différente ont été également utilisés dans les mêmes conditions que les ventilateurs LP17.





Rédaction :

Antoine SCHOEN, compléments Pascal Lambert




Sources :

SHD 2 V 278
SHD 6 V 11317bis
