Munitions de 8mm (8X50R) dite 8mm Lebel

(LEBEL)






Introduction


C’est en 1886 que la cartouche de 8x50 R a été adoptée, l’innovation de cette munition étant l’utilisation de la poudre sans fumée inventée en 1884 par Paul Veille. Cette poudre est désignée Poudre B puis renommée au gré des modifcations de sa composition en poudre BF en 1887, en poudre BN3F un peu avant le premier conflit mondial puis en poudre BFP1 avant 1940.

Entre sa création en 1886 et le second conflit mondial, la cartouche 8X50R Lebel a connu de nombreuses modifications qui ne sont pas l'objet de cette présentation. Seules sont traitées ici les cartouches employées en 1940 dans les régions fortifiées pour les armes de 8mm, soit la Mitrailleuse Mle 1914, le Fusil Mle 1886M93 et Mle 1907-15M16 ainsi que le Mousqueton Mle1892 et Mle 1892M16.



Description de la cartouche de 8 x 50R


La cartouche est constituée d'un étui laiton de 50 mm pour une longueur totale d’environ 75 mm variant suivant le type de chargement. L’étui est de forme tronconique à bourrelet, il possède un amorçage Berdan (enclumette au centre du logement de l'amorce bordée de 2 évents).

L'amorçage est constitué d’une amorce en cuivre contenant la composition fulminante et d’un couvre-amorce en laiton. Le sertissage de l’amorce est réalisé par un listel rabattu sur un culot renforcé sous la désignation : (am) pour amorce modifiée. L’étui est alors désigné étui Mle 1886 D (am)

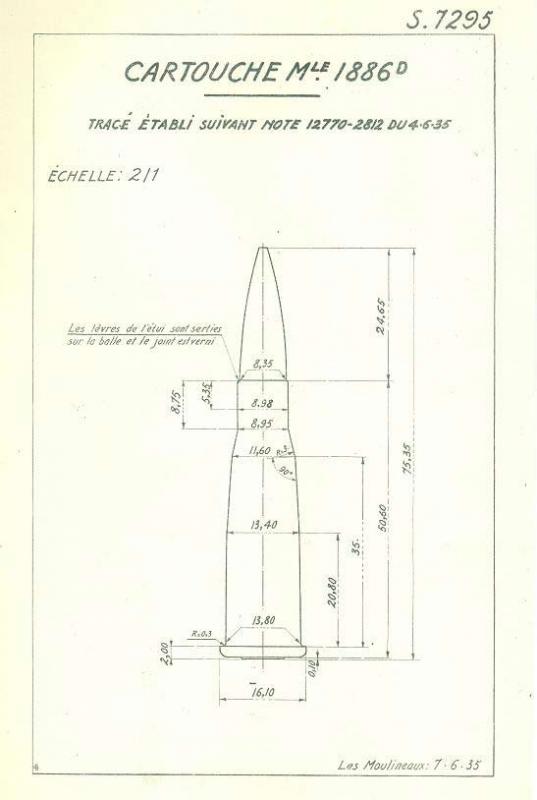

Tracé S 7295 du  7-6-1935 - Cartouche Mle 1886 D

Tracé S 7295 du 7-6-1935 - Cartouche Mle 1886 D




Les cartouches de 8 mm utilisées dans les ouvrages et casemates de régions fortifiées.


Plusieurs types de chargement ont existé:


Pour le tir réel


- Cartouche Mle 1886 D (am)
- Cartouche Mle 1932 N
- Cartouche à balle traceuse T
- Cartouche à balle perforante P
- Cartouche sans balle


Pour l’exercice :


- Cartouche de tir réduit à balle sphérique Mle 1895
- Cartouche de tir réduit à balle sectionnée
- Cartouche de tir réduit à balle fraisée
- Cartouche à blanc Mle 1897
- Cartouche à blanc Mle 1905
- Cartouche à blanc Mle 1905-27


Pour l’instruction


- Fausse cartouche Mle 1886
- Fausse cartouche Mle 1892
- Fausse cartouche Mle 1907


Ces différentes cartouche sont détaillées ci dessous



Cartouche Mle 1886 D (am)


En 1898 est adoptée la balle D, inventée par le capitaine Désaleux, c’est en fait le profil "D" des propositions qui a été retenu. La balle est bi-ogivale monobloc en laiton 90/10 (soit 10 % de zinc pour 90 % de cuivre). Depuis 1905, cette balle possède une gorge de sertissage et pèse 12,80 grammes pour une longueur de 39,20 mm. A partir de 1917, le paillet d’étain de l’amorce Mle 1890 et remplacé par un paillet de papier.
La cartouche totale mesure environ 75 mm pour un poids total de 27,5 g avec une charge de poudre de 3 grammes de BN3F. La vitesse initiale V0 est de 700 m/s. L’étui est mle 1886 D (am).

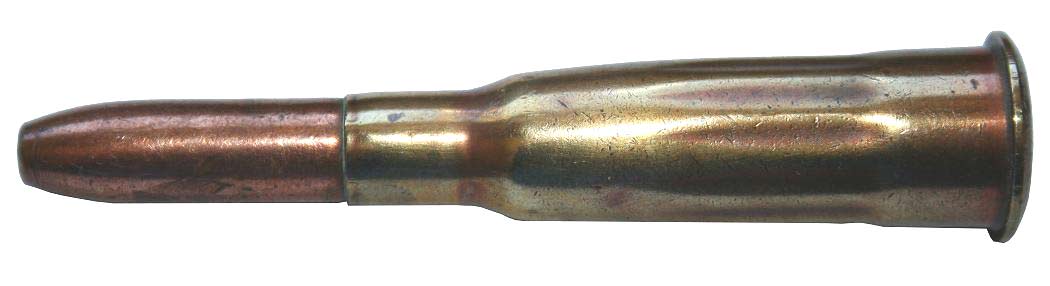

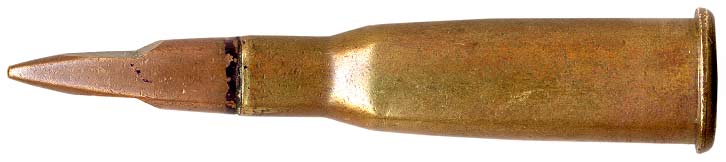

Cartouche Lebel mle 1886 D (am)

Cartouche Mle 1886 D (am)



Balle mle 1886 D

Balle Mle 1898

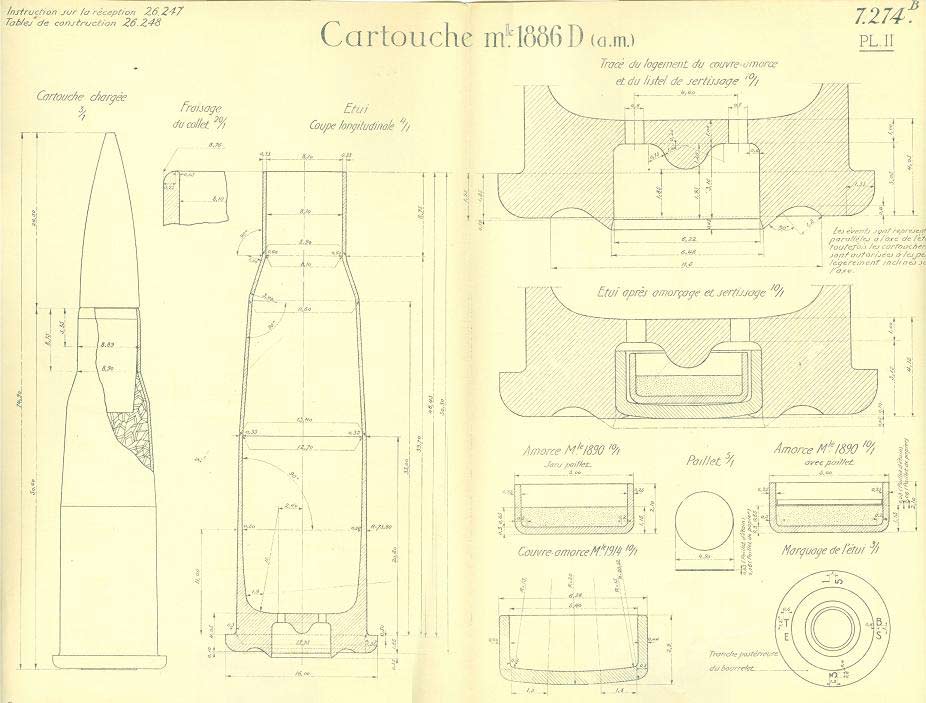

Tracé N° 7274 B – Cartouche Mle 1886 D (am)

Tracé N° 7274 B – Cartouche Mle 1886 D (am)

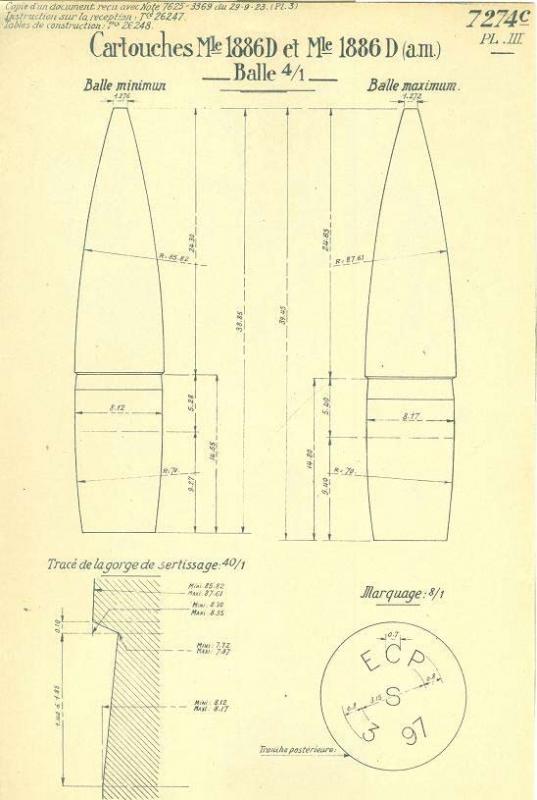

Tracé N° 7274 C – Balle Mle 1898 D

Tracé N° 7274 C – Balle Mle 1898 D

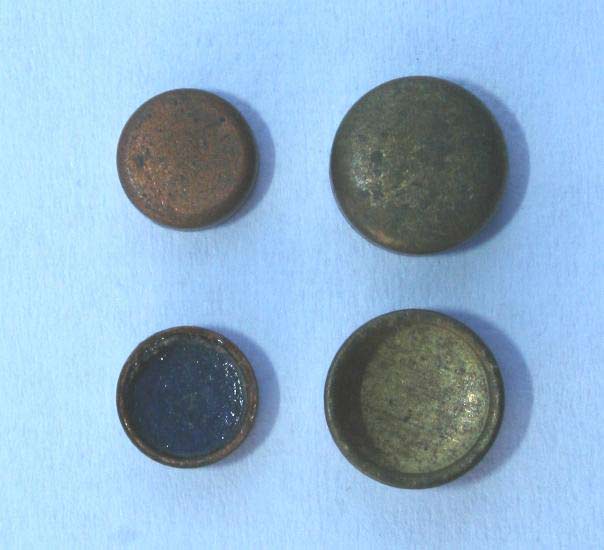

Amorce Mle 1890 et couvre amorce Mle 1914

Amorce Mle 1890 et couvre amorce Mle 1914



Nota: A partir du milieu des années 20, on cherche à supprimer le couvre-amorce. Dés lors la SFM (Société Française de Munitions), fournisseur officiel, propose une cartouche avec une amorce SF de 6,35. Puis avec l’apparition de la cartouche de 7,5 mm, on utilise aussi l’amorce Mle 1924 A. De fait, les étuis sont désignés Etui Mle 1886 (sf) avec amorce de la SFM et Etui Mle 1886 (a24) avec l’amorce Mle 1924 A.

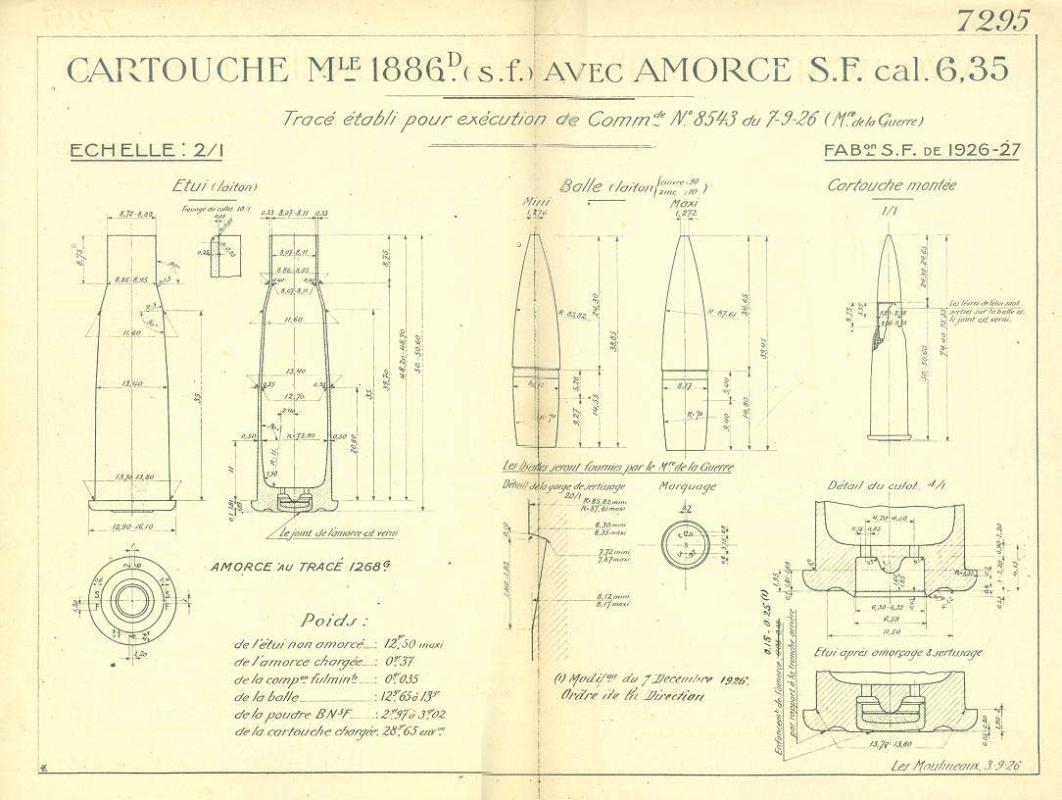

Tracé 7295 – Cartouche Mle 1886 D (sf) – Amorce SF de 6,35

Tracé N°7295 – Cartouche Mle 1886 D (sf) – Amorce SF de 6,35

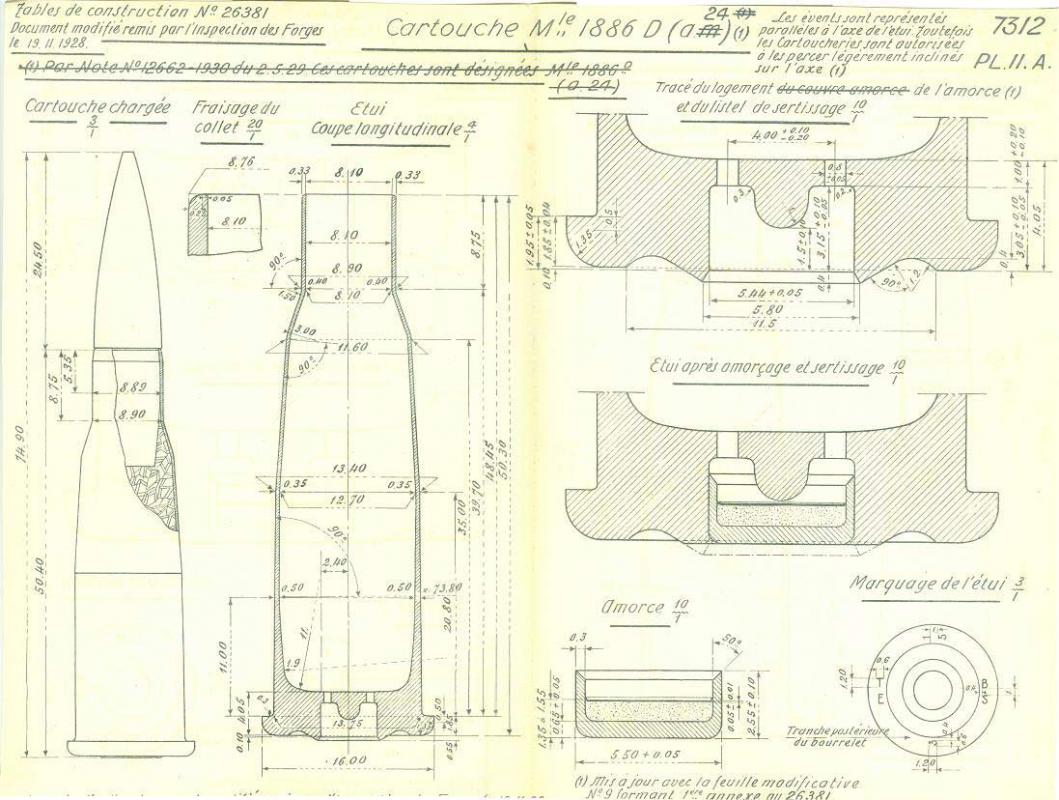

Tracé N°7312 – Cartouche Mle 1886 D (a24) – Amorce Mle 1924 A

Tracé N°7312 – Cartouche Mle 1886 D (a24) – Amorce Mle 1924 A





Cartouche Mle 1932 N

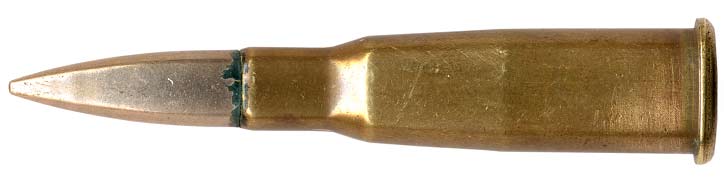

En 1932, on adopte une nouvelle cartouche à balle lourde destinée aux mitrailleuses. Il s’agit de la cartouche Mle 1932 N. L’étui est semblable à l’étui 1886 D (am) .Toutefois son diamètre au collet est légèrement supérieur. Aussi, la cartouche Mle 1932 N doit être tirée dans des armes ayant la chambre fraisée pour la recevoir (les armes sont ainsi modifiées N). L’amorce est du Mle 1890 et le couvre-amorce du Mle 1932, l’étui est alors désigné Mle 1886 N. La cartouche complète pèse 30 grammes pour une longueur totale de 75 mm.
La charge est constituée d’environ 2,94 grammes de poudre BFP1. La balle a le même profil que la balle D y compris une gorge, elle possède un noyau en plomb durci à l’antimoine, chemisé dans une enveloppe d’acier plaqué maillechort. Le poids est de 15,05 grammes pour une longueur de 39,35mm.


Cartouche Mle 1932

Cartouche Mle 1932



Balle Mle 1932 N

Balle Mle 1932 N

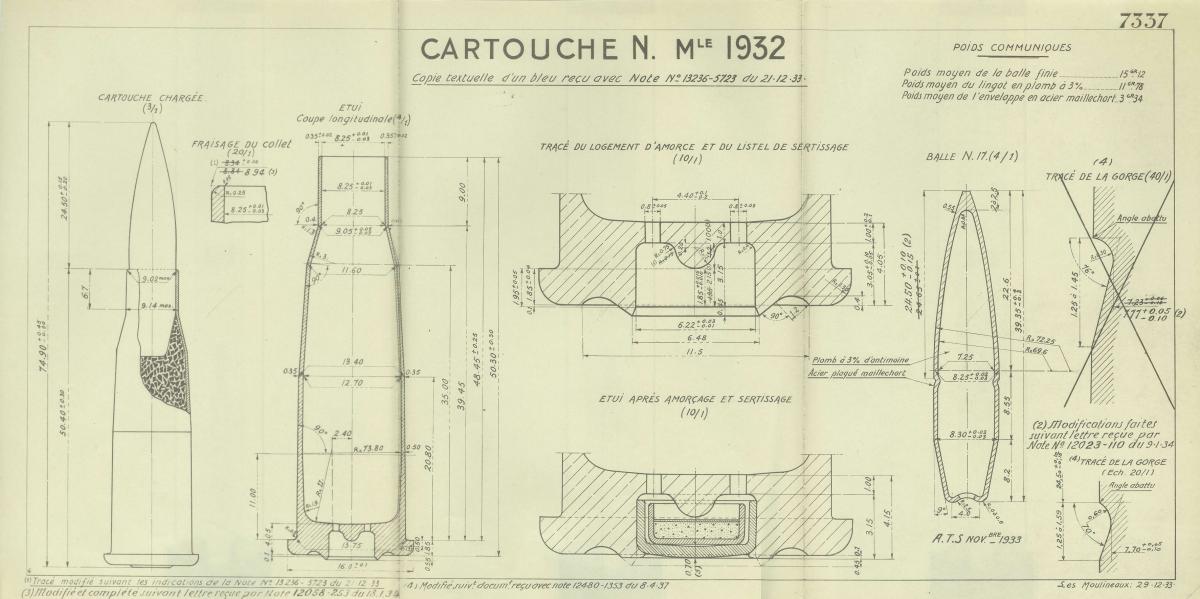

Tracé N°7337 – Cartouche Mle 1932 N

Tracé N°7337 – Cartouche Mle 1932 N




Cartouche à balle traceuse T


Cette cartouche est constituée d’un étui Mle 1886 D (am) et d’une balle D en laiton 90/10, étamée extérieurement pour son identification et évidée par l’arrière sur 10 mm par un diamètre de 6mm et renfermant une composition lumineuse. Le poids de la balle est de 11,20 grammes.
La charge comprend 3 grammes de poudre BFP1 pour une vitesse initiale V0 de 750 m/s. Il existe deux compositions traceuses. La première celle de l’ECP de Bourge est à base de magnésium et de nitrate de baryum, la couleur de la trace est blanche. La seconde composition traceuse, réalisée par l’atelier de Toulouse (ATE), est à base de magnésium et de nitrate de strontium, la couleur de la trace est rouge. La trace est visible jusqu’à 600 m environ.

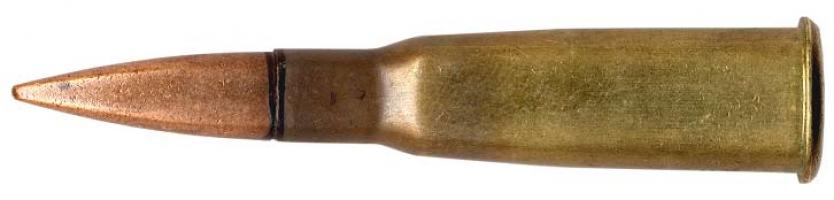

Cartouche à balle traceuse T

Cartouche à balle traceuse

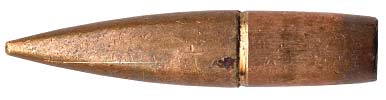

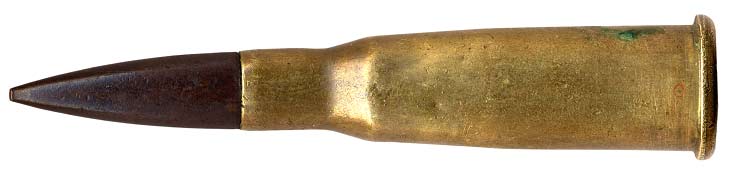

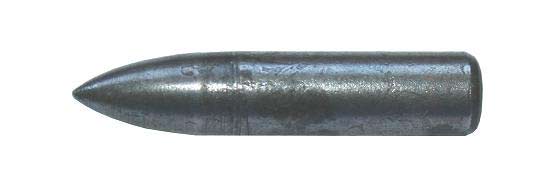

Balle T

Balle T

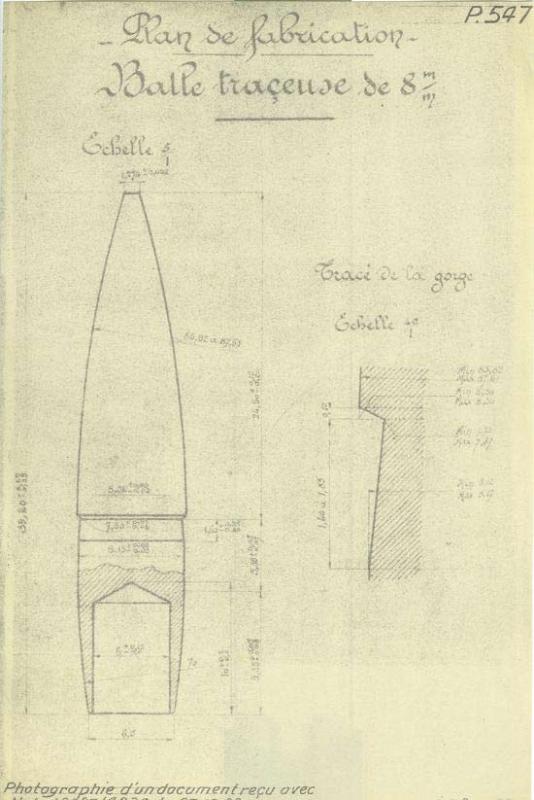

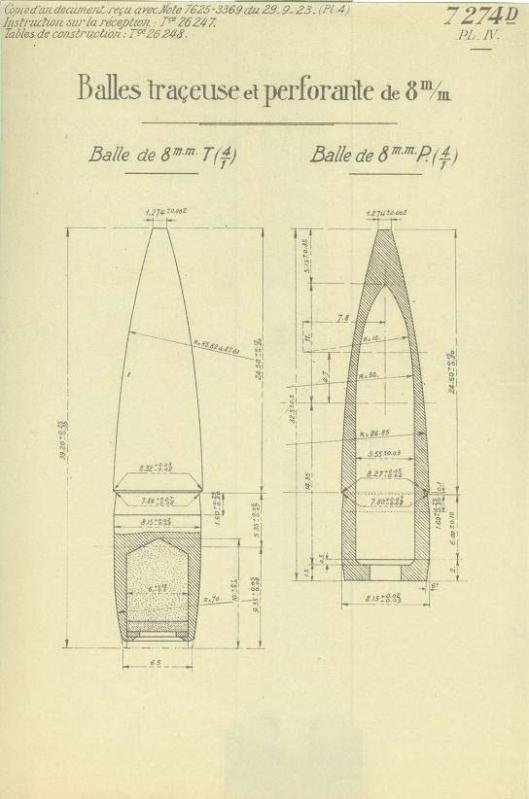

Tracé P 547

Tracé P547 – balle traceuse T




Cartouche à balle perforante P


C’est en 1915 que la cartouche à balle perforante étudiée par les Atelier de Puteaux (APX) a été adoptée. La balle perce les blindages et boucliers de 6 mm à 400 m. L’étui est du Mle 1886 D (am).
La balle perforante P est plus courte que la balle D, elle est constituée par une chemise épaisse de laiton 90/10 noircie chimiquement pour identification et un noyau cylindro-ogival pointu de 4 grammes en acier au carbone.
La balle P pèse 9,60 grammes pour une longueur de 32,50 mm. La charge est de 3,20 grammes de poudre BFP1 pour une vitesse initiale V0 de 840 m/s.

Cette balle présente l’inconvénient d’encuivrer rapidement les rayures des armes aussi il était recommandé une cartouche normale pour trois cartouches à balle P.


Cartouche à balle perforante

Cartouche à balle perforante



Balle perforante

Balle P



Balle perforante  , noyau

Noyau acier au carbone



Tracé N°7274- Balle perforante P

Tracé N°7274- Balle perforante P





Cartouche sans balle


Cette cartouche sert au tir des cartouches signaux dans le lance-grenades Viven-Bessière et à l’instruction au tir des grenades VB. L’étui du Mle 1886 D (am) a le collet fermé par gaufrage et recouvert de paraffine .La charge est de 3 grammes de poudre BN3F.

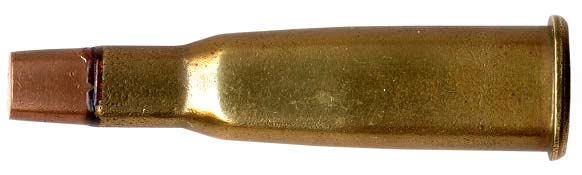

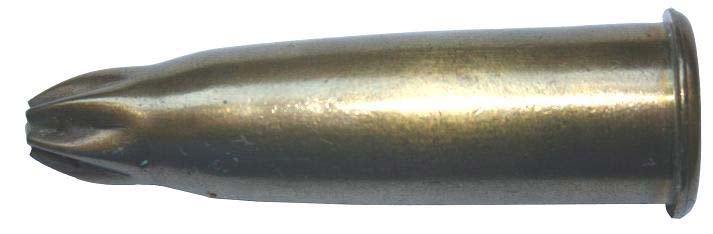

Cartouche dans balle

Cartouche de 8mm sans balle

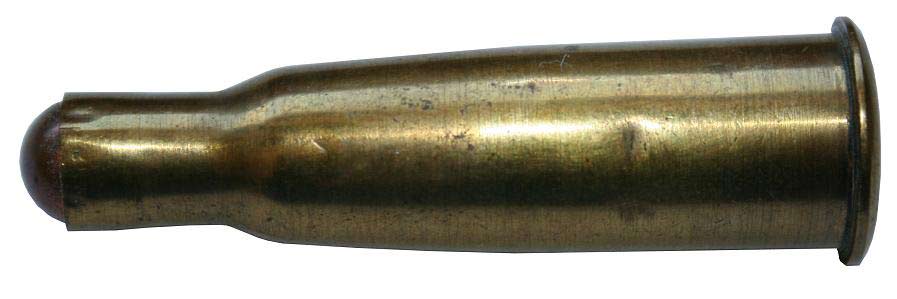

Cartouche de tir réduit à balle sphérique Mle 1895


Cette cartouche sert à l’entrainement en champs de tir restreint (environ 15 m). Elle utilise des balles sphériques de deux types. Le premier type est une balle sphérique en plomb cuivré qui pèse 3 grammes pour un diamètre de 8,15 à 8,20mm. Le second type est en plomb nu, le poids est de 2,50 grammes pour un diamètre de 8,45mm.
Les étuis sont souvent de récupération voire de rebut. La charge de poudre est constitué d’une feuille de papier nitré pliée en M. Le rechargement est réalisé en corps de troupe.

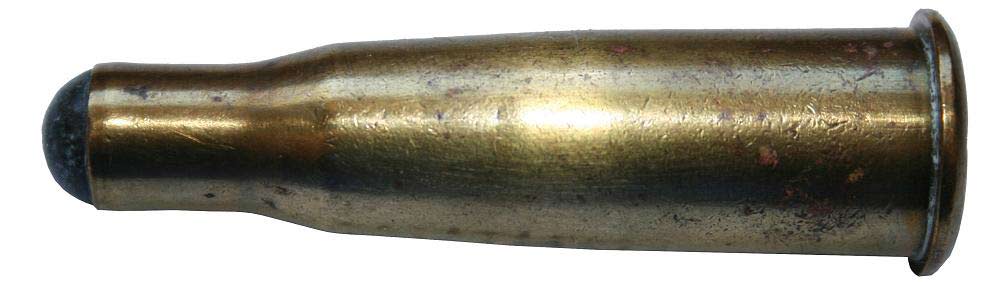

Cartouche à balle sphérique Mle 1895  Balle plomb cuivré

Cartouche à balle sphérique Mle 1895 - Balle cuivrée

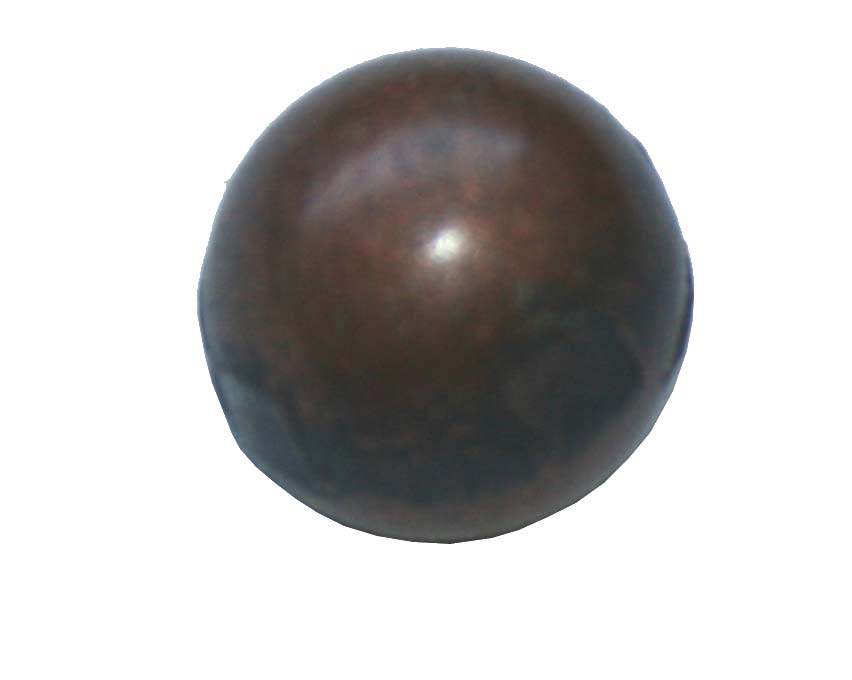

Balle sphérique Mle 1895 plomb cuivré

Balle plomb cuivré



Cartouche à balle sphérique Mle 1895 - Plomb

Cartouche à balle sphérique Mle 1895 - balle plomb

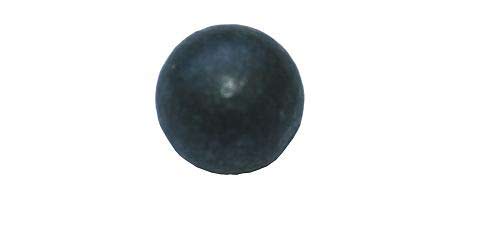

Balle sphérique Plomb

Balle plomb

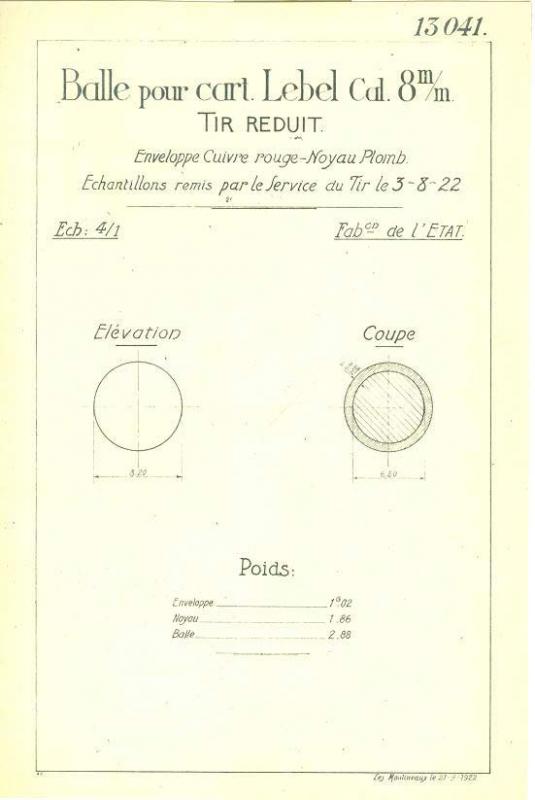

Tracé N°13041- Balle sphérique plomb cuivré

Tracé N°13041- Balle sphérique plomb cuivré

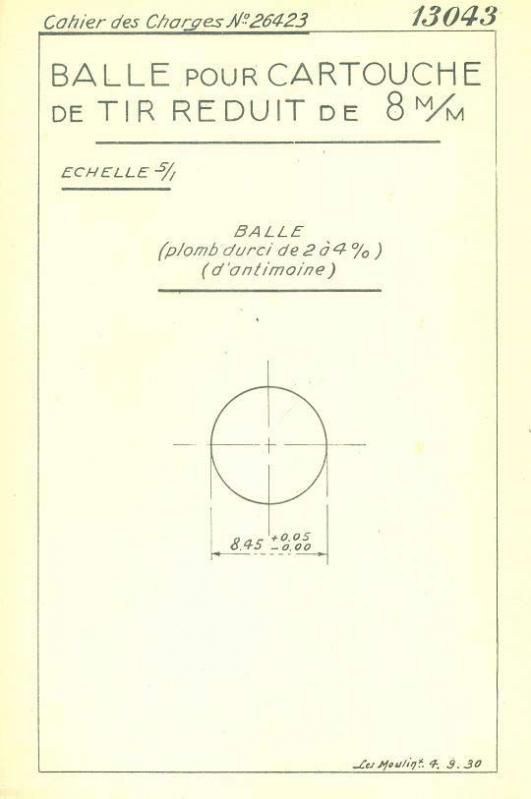

Tracé N° 13043 – Balle sphérique plomb

Tracé N° 13043 – Balle sphérique plomb





Cartouche de tir réduit à balle sectionnée


Cette cartouche est identique à la cartouche Mle 1886 D (am). La balle est sectionnée à 16 mm de la pointe afin de diminuer la portée. Cette cartouche qui pèse 25 grammes sert au fusil et mousqueton pour l’usage dans les champs de tir dont la profondeur est inférieure à 4 400 m. L’étui peut être neuf ou de récupération voire de contrats étrangers (US notamment). La cartouche s’utilise dans les chargeurs et dans le magasin tubulaire du fusil Mle1886 M93. La portée maximale de la balle est de 2 200 m pour une vitesse initiale V0 de 50 m/s.


Cartouche 8mm à balle sectionnée

Cartouche à balle sectionnée

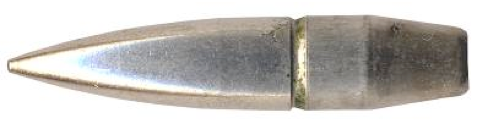

Balle sectionnée

Balle sectionnée



A noter, l’existence d’un appareil en corps de troupe permettant le sectionnement par sciage des cartouches à la cote de 16 mm.


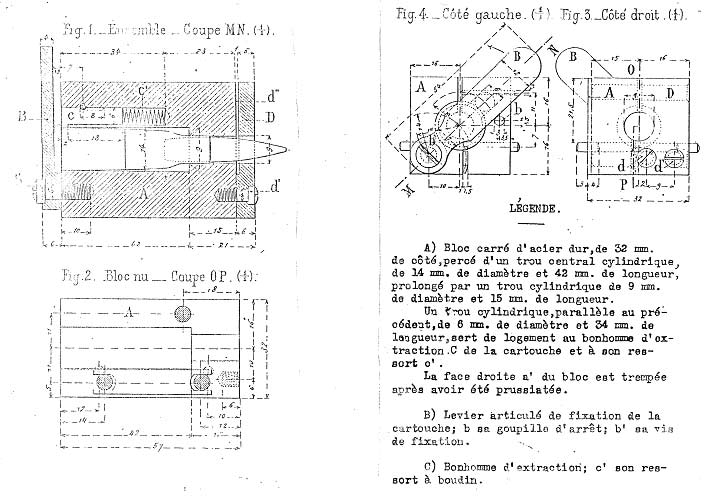

Appareil à sectionner les balles

Appareil à sectionner les balles D





Cartouche de tir réduit à balle fraisée


Cette cartouche est réservée pour le tir aux armes automatiques, la cartouche à balle sectionnée ne permettant pas un approvisionnement correct. La cartouche est identique à la cartouche Mle 1886 D (am), elle pèse 27 grammes. La balle D est fraisée de deux méplats symétriquement opposés sur son ogive. La vitesse initiale V0 est de 710 m/s mais la portée et la précision n’excède pas 400 m.


Cartouche de 8mm à balle fraisée

Cartouche à balle fraisée

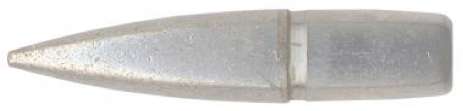

Balle fraisée 8mm

Balle fraisée




Cartouche à blanc Mle 1897


Cette cartouche possède un étui Mle 1886 D (am), la balle est en papier- paille verni en vert. La partie arrière de la balle comporte un orifice permettant aux gaz de combustion d’y pénétrer et de la détruire à la sortie de l’arme. La charge est de 1,30 grammes de poudre EF. Cette cartouche d’un poids total de 13 grammes est destinée au fusil et mousqueton.


Cartouche à blanc Mle 1897

Cartouche à blanc Mle 1897



Balle blanc Mle 1897

Balle papier

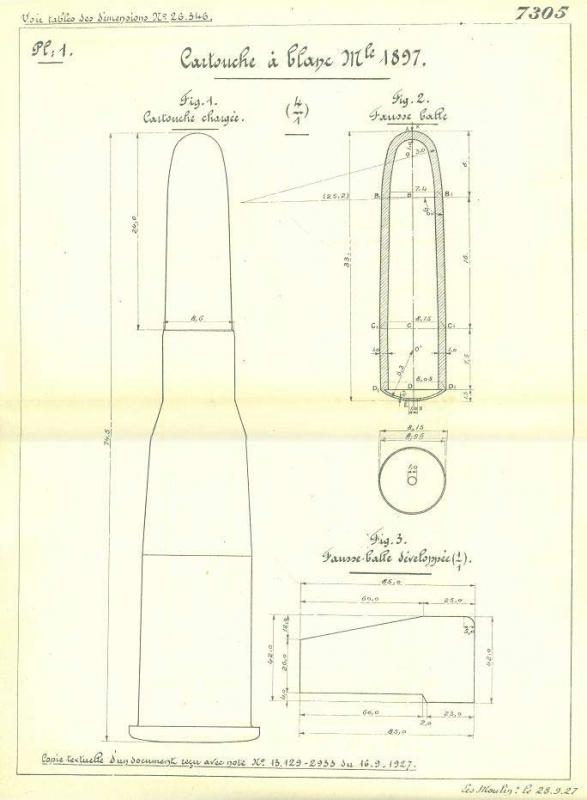

Tracé N°7305 – Cartouche à blanc Mle 1897

Tracé N°7305 – Cartouche à blanc Mle 1897

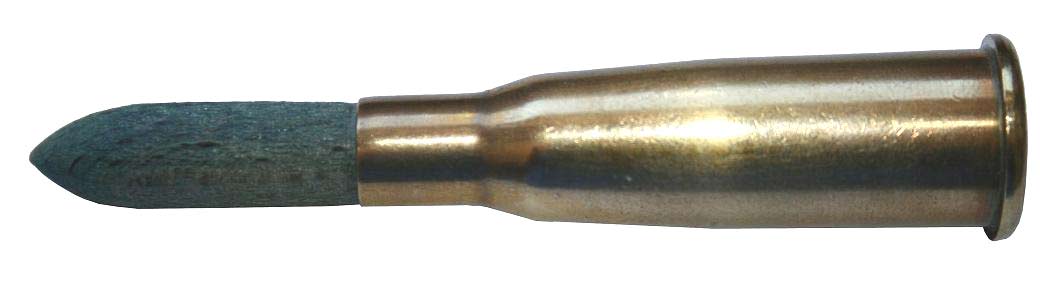

Cartouche à blanc Mle 1905

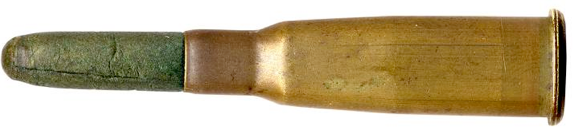

Cette cartouche possède un étui Mle 1886 D (am), la balle est en bois d’aulne naturel, évidée avec un profil pointu. La charge est de 1,30 grammes de poudre EF. Elle est destinée aux armes automatiques.


Balle blanc Mle 1905

Cartouche à blanc Mle 1905



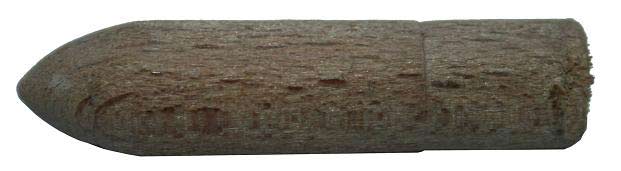

Balle à blanc Mle 1905

Balle bois naturel



Certaines cartouches à blanc Mle 1905 ont eu les balles bleuies à l’occasion de réempaquetage

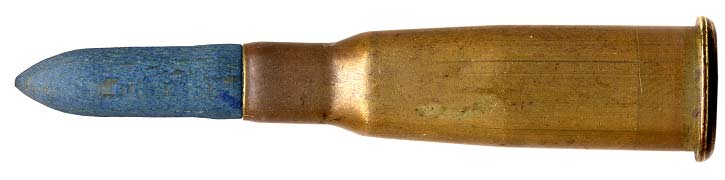

Cartouche à blanc Mle 1905 - balle bleuie

Cartouche à blanc mle 1905 à balle bleuie




Cartouche à blanc Mle 1905-27


En 1927, on adopte un balle dont le profil est différent afin d’amincir les parois pour faciliter la fragmentation. La cartouche possède un étui Mle 1886 D (am). La balle évidée est en bois d’aulne teintée en bleu (protection contre l’humidité). La charge est de 1,30 grammes de poudre EF.


Cartouche à blanc Mle 1905-27

Cartouche à blanc mle 1905-27



Cartouche à blanc Mle 1905-27  - Balle bois Aulne teinté bleu

Balle bois - Aulne teinté bleu

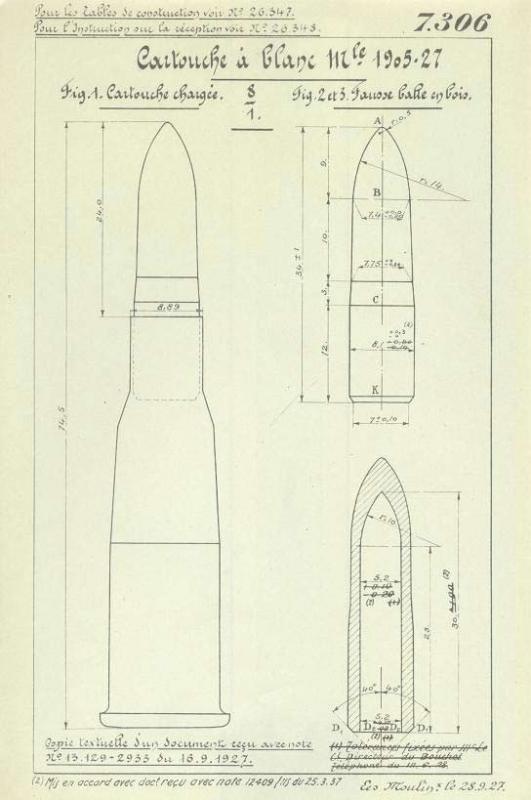

Trace N°7306 – Cartouche à blanc Mle 1905-27

Tracé N°7306 – Cartouche à blanc Mle 1905-27

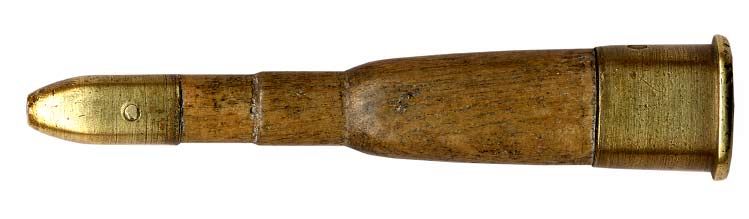

Fausse cartouche Mle 1886


Cette fausse cartouche datant d’avant 1900 est toujours en usage en 1940, elle est réservée au fusil Mle 1886 M93 et n’est pas adaptée pour être utilisée dans les chargeurs qui l’abîment.
Elle est en bois de charme tourné et comporte un embout de cuivre ou de laiton de 15,50 mm riveté. Le culot de 14,80 mm également riveté est obtenu à partir d’un étui coupé. L’amorce est un couvre-amorce percé. Le culot peut être de type ART – ART M –ART D et D (am).


Fausse cartouche Mle 1886

Fausse cartouche Mle 1886

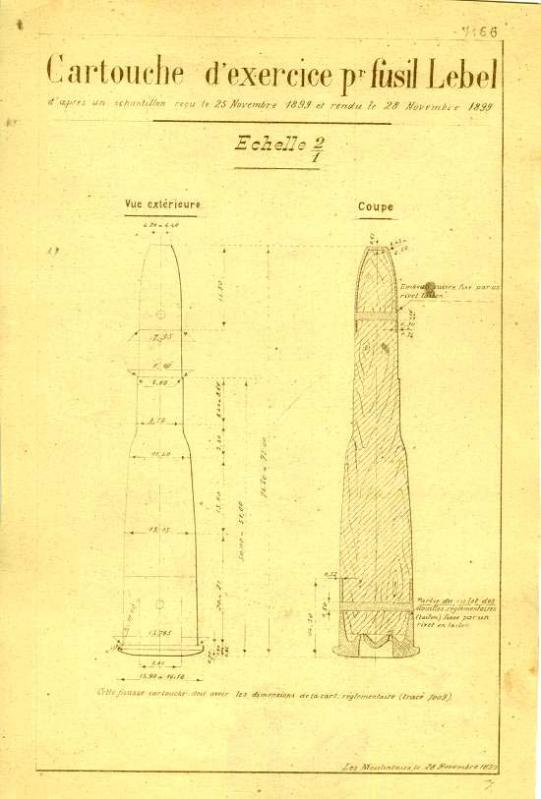

Tracé N°7166 – Fausse cartouche Mle 1886

Tracé N°7166 – Fausse cartouche Mle 1886




Fausse cartouche Mle 1892

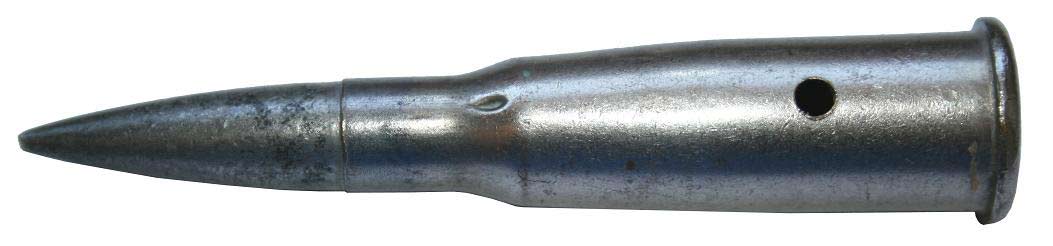

Cette fausse cartouche est composée d’un étui non amorcé comportant douze cannelures longitudinales, l’enclumette est arasée. La balle est du Mle 1886 à noyau de plomb chemisé cuivre qui coiffe une entretoise de bois en appui sur le fond de l’étui. Il existe deux variantes de cette fausse cartouche, l’étui étant ou non percé d’un trou de 3mm à 13 mm du culot. Elle est destinée aux fusils et mousquetons utilisant un chargeur. Le culot peut être du type ART M –ART D ou D (am)

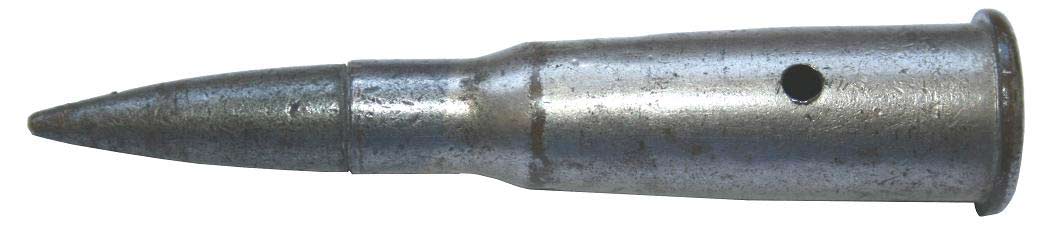

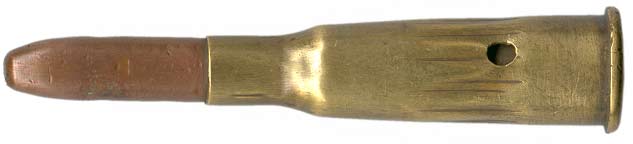

Fausse cartouche Mle 1892  étui percé

Fausse cartouche Mle 1892 étui percé



Fausse cartouche Mle 1892  étui non percé

Fausse cartouche Mle 1892 étui non percé

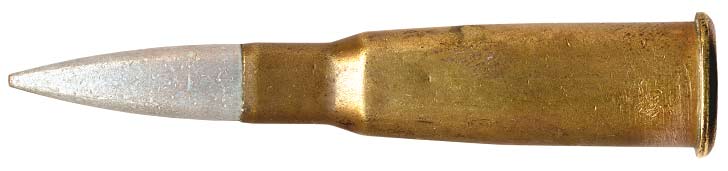

Fausse cartouche Mle 1907


Cette fausse cartouche est composée d’un étui Mle 1886 D (am) avec amorce inerte et percé à 15mm du culot. La balle est une balle D soudée à l’étain au collet. Il existe plusieurs variantes de cette fausse cartouche, dont les plus communes sont :

- Balle étamée et étui nickelé
- Cartouche entièrement étamée
- Cartouche entièrement nickelée


La fausse cartouche Mle 1907 est destinée à toutes les armes de 8mm y compris les mitrailleuses.

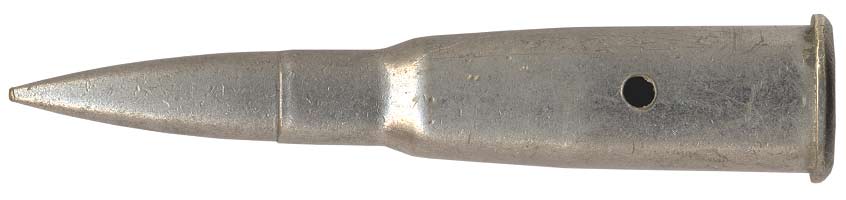

Fausse cartouche Mle 1907 – Balle étamée – étui nickelé

Fausse cartouche Mle 1907 – Balle étamée – étui nickelé



Fausse cartouche Mle 1907 – Balle et étui étamés

Fausse cartouche Mle 1907 – Balle et étui étamés



Fausse cartouche Mle 1907 – Balle et étui nickelés

Fausse cartouche Mle 1907 – Balle et étui nickelés





Empaquetage & encaissage des cartouches de 8 x 50 R


Empaquetage des cartouches de 8 x 50 R


Les cartouches de 8x50R sont livrés en vrac (libre en paquet ou boite), sur chargeurs 3 ou 5 coups ou sur bande rigide pour mitrailleuses Mle 1914 (Hotchkiss).
Le chargeur de 3 coups est désigné Mle 1890.

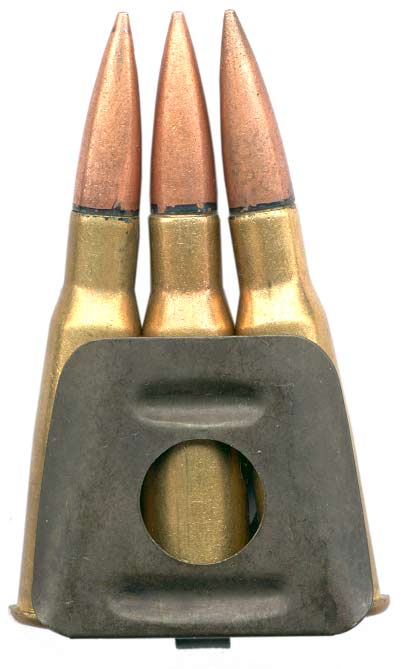

Chargeur 3 coups  mle 1890

Chargeur 3 coups Mle 1890

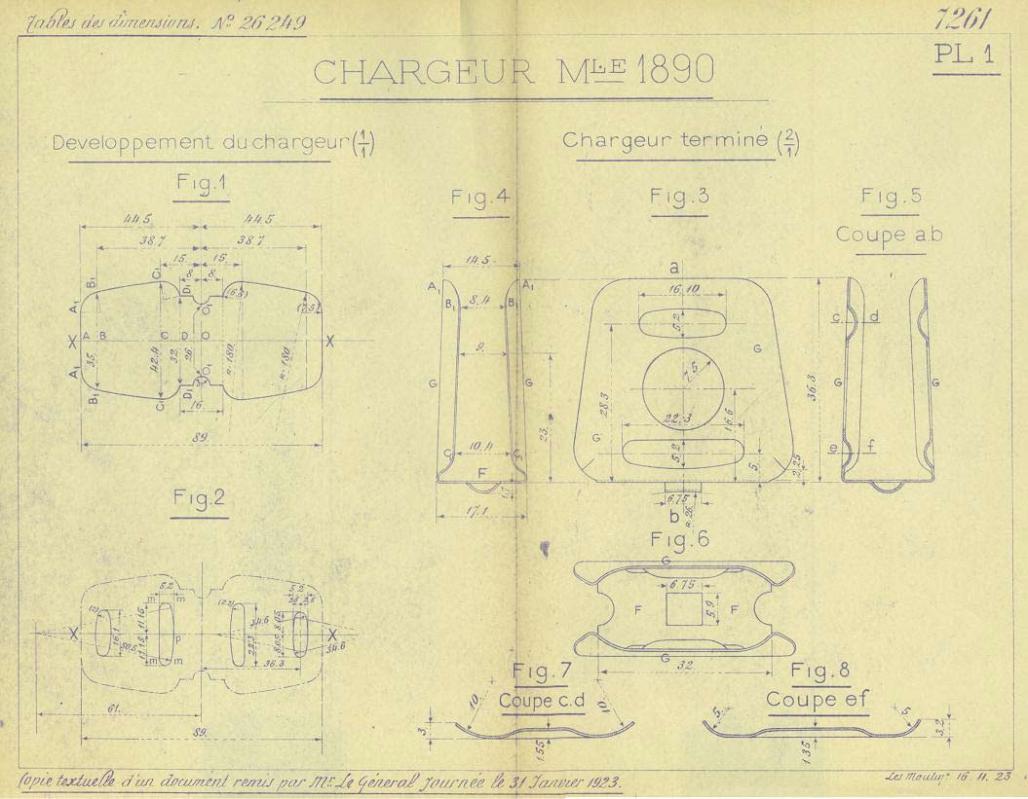

Tracé N°7261 –chargeur Mle 1890

Tracé N°7261 –chargeur Mle 1890

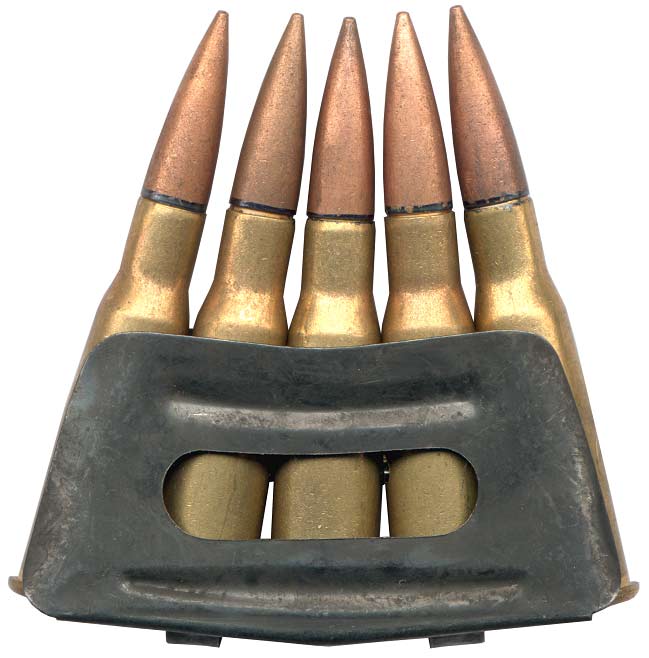

Le chargeur de 5 coups dont il existe deux types est désigné Mle 1916 ou Mle 1916 à fond courbe (par opposition au chargeur à fond plat utilisé dans le FSA Mle 1917). Le chargeur Mle 1916 1er type possède une nervure de raidissement supérieur en trois segments, sur le 2ème type la nervure est simple.


Chargeur Mle 1916 - 1er type

Chargeur Mle 1916 - 1er type

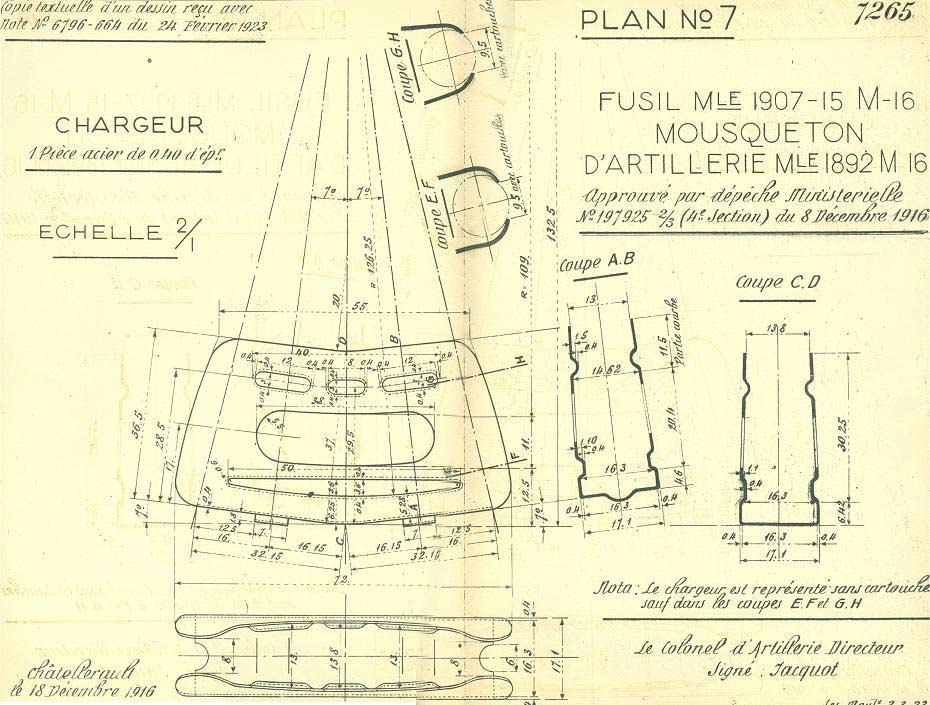

Tracé N°7265 – Chargeur Mle 1916 1er type

Tracé N°7265 – Chargeur Mle 1916 1er type




Chargeur Mle 1916 - 2ème type

Chargeur Mle 1916 - 2ème type

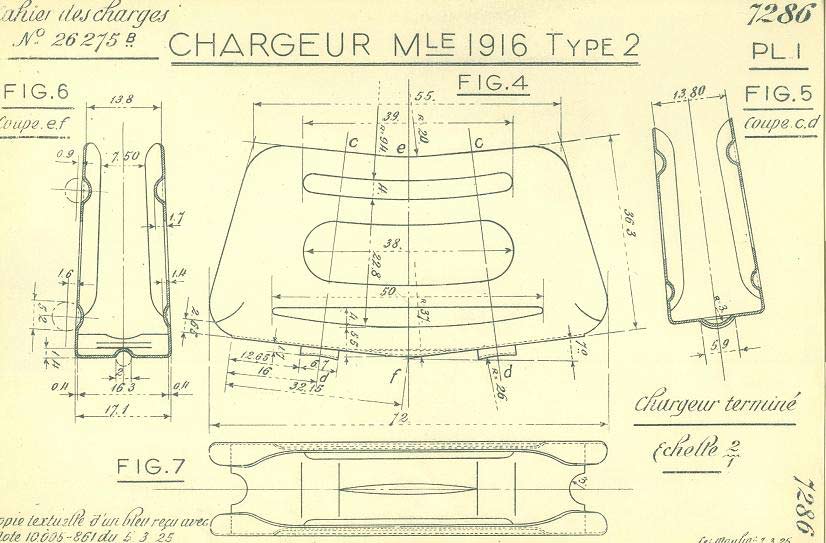

Tracé N°7286 – Chargeur Mle 1916 2ième type

Tracé N°7286 – Chargeur Mle 1916 2ème type

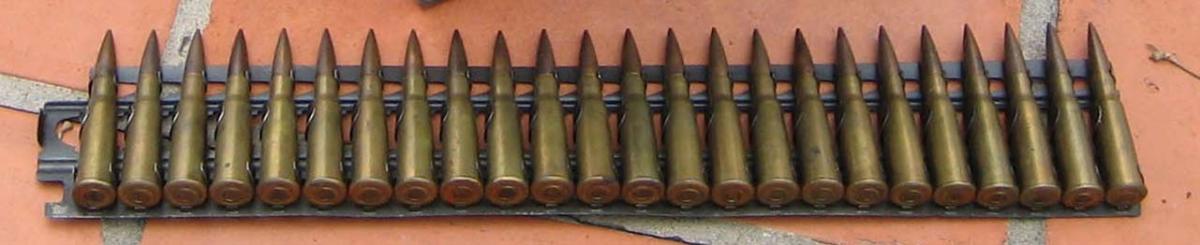

La bande rigide pour mitrailleuse Mle 1914 est estampée dans une tôle en acier traité. Elle est de 24 coups.


bande rigide pour mitrailleuse Mle 1914

Bande rigide pour mitrailleuse



L’empaquetage est différent suivant le type de chargement notamment la teinte de l’empaquetage et le nombre de cartouches.
La teinte goudron (brun clair) est utilisée pour les paquets des cartouches Mle 1886 D (am), en vrac par 8, par 12 en chargeurs Mle 1890 de 3 coups et pour les cartouches sans balle. Huit paquets de cartouches Mle 1886 D (am) constituent une trousse (64 cartouches).

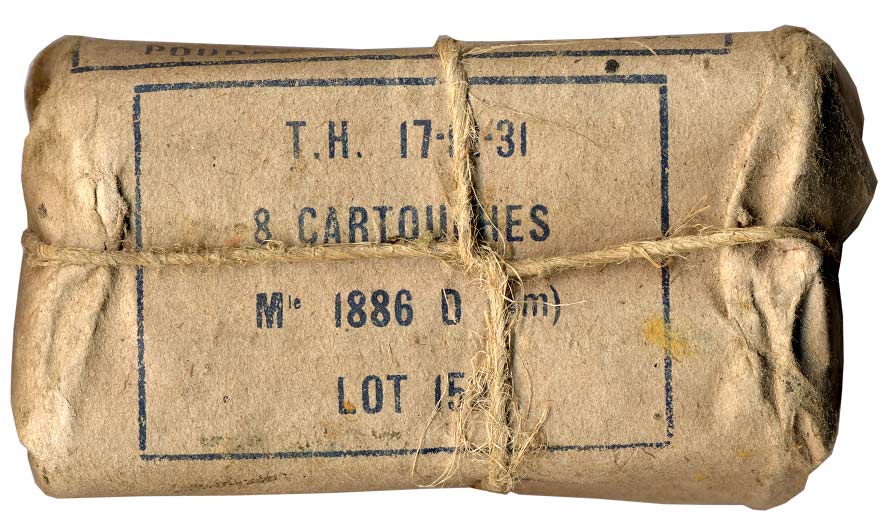

Paquet ficelé de 8 cartouches mle 1886 D (am)

Paquet ficelé de 8 cartouches Mle 1886 D (am)

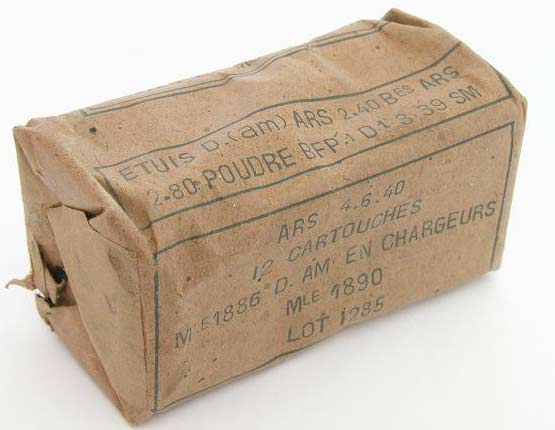

Paquet, fermé par bande collante,  de 12 cartouches  Mle 1886 D (am) en chargeurs Mle 1890

Paquet, fermé par bande collante, de 12 cartouches Mle 1886 D (am) en chargeurs Mle 1890



Paquet ficelé de 12 cartouches  Mle 1886 D (a24) en  chargeurs Mle 1890

Paquet ficelé de 12 cartouches Mle 1886 D (a24) en chargeurs Mle 1890



Paquet de 8 cartouches sans balle

Paquet de 8 cartouches sans balle




La teinte bleue claire est réservée pour l'empaquetage des cartouches à balle D par 10 en 2 chargeurs Mle 1916 de 5 coups.

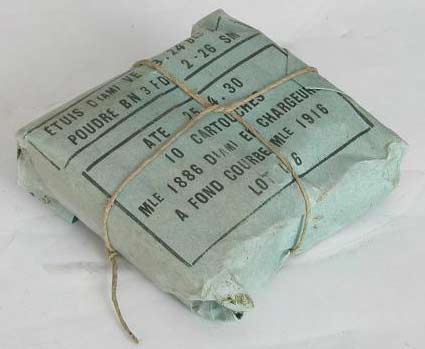

Paquet ficelé de 10 cartouches Mle 1886 D (am) en chargeur Mle 1916

Paquet ficelé de 10 cartouches Mle 1886 D (am) en chargeur Mle 1916




La teinte orangée est elle utilisée pour l'empaquetage des cartouches perforantes P

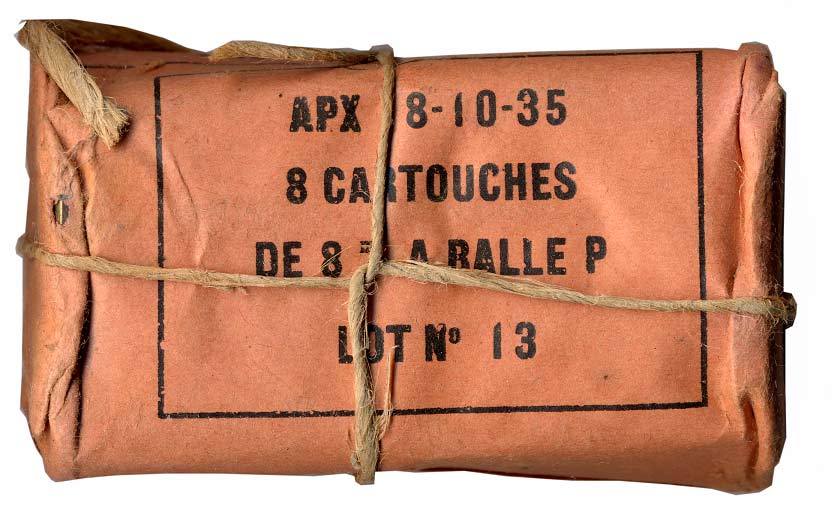

Paquet ficelé de 8 cartouches à balle perforante

Paquet ficelé de 8 cartouches à balle perforante

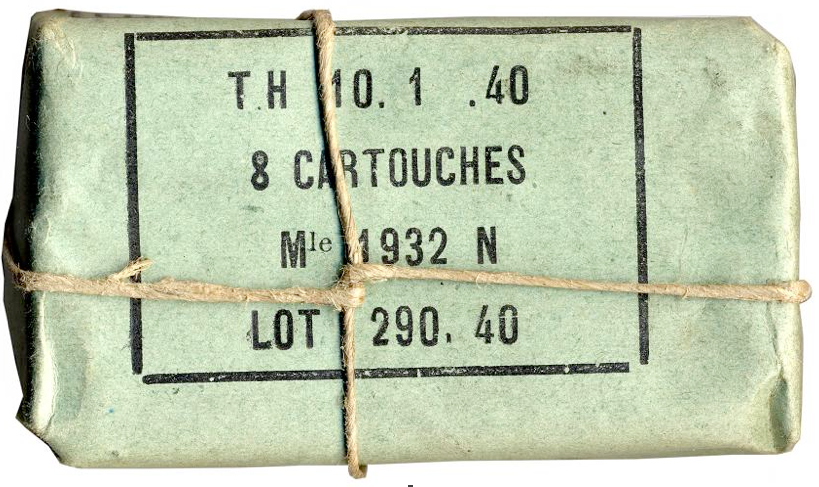

Les cartouches Mle 1932 sont empaquetés en papier vert pâle et parfois goudron ou bleu pâle après 1940.

Paquet ficelé de 8 cartouches Mle 1932 N

Paquet ficelé de 8 cartouches Mle 1932 N

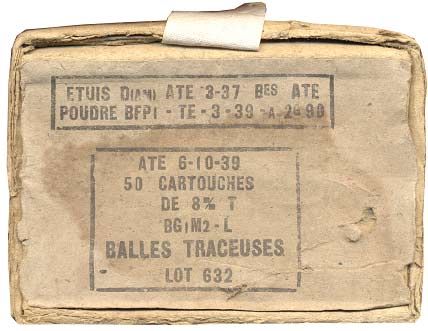

Les cartouches traceuses sont en boite de 50 en carton ou en fer blanc.

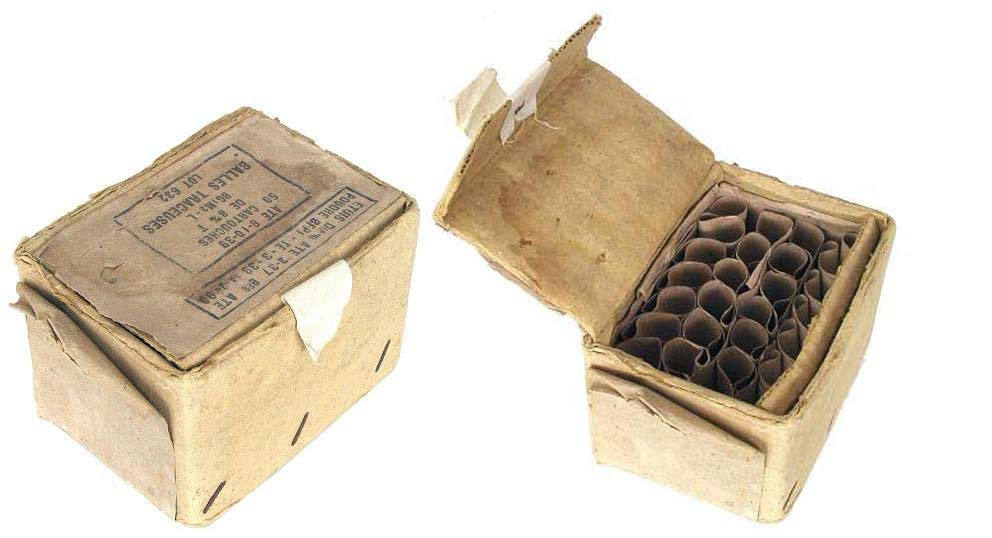

Boite de 50 cartouches à balle traceuse

Boite de 50 cartouches à balle traceuse



Boite de 50 cartouches à balle traceuse

Boite de 50 cartouches à balle traceuse,
vue de l'intérieur de la boite




Les cartouches à blanc et à balle fraisée sont emballées par 8 dans des boites en carton gris et les cartouches à balle sectionnée le sont par 12.

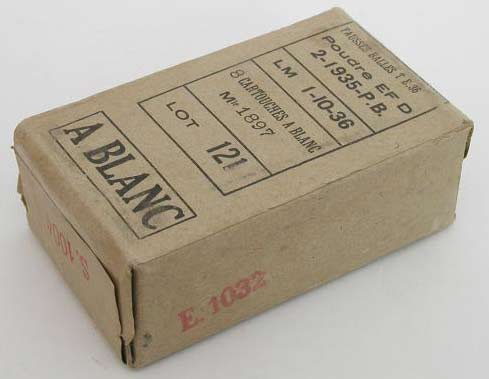

Boite de 8 cartouches à blanc Mle 1897

Boite de 8 cartouches à blanc Mle 1897

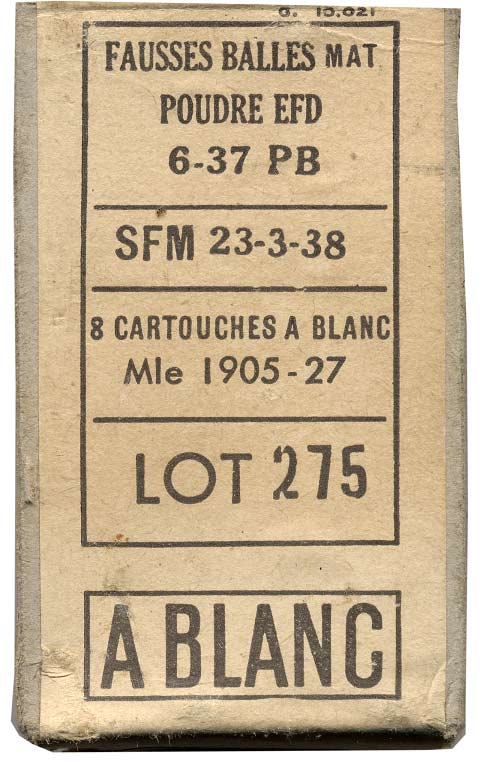

Boite de 8 cartouches à blanc Mle 1905-27

Boite de 8 cartouches à blanc Mle 1905-27

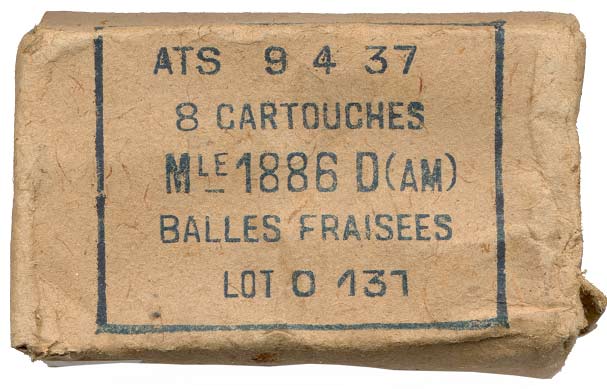

Boite de 8 cartouches à balle fraisée

Boite de 8 cartouches à balle fraisée



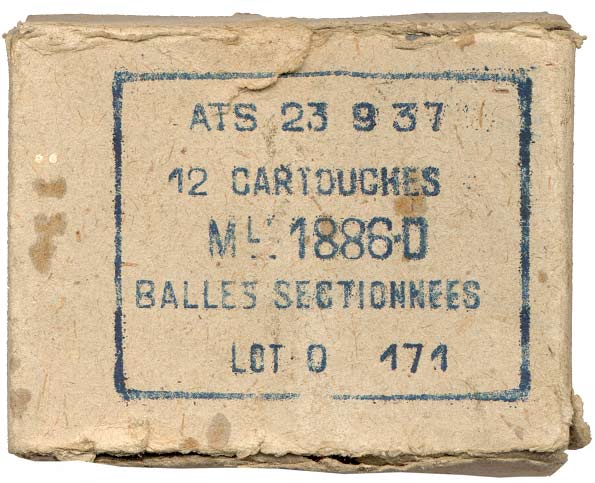

Boite de 12 cartouches à balle sectionnée

Boite de 12 cartouches à balle sectionnée





Les bandes rigides pour mitrailleuses sont emballées par 2, une sur l’autre, placées tête-bêche et séparées par un pli de papier.

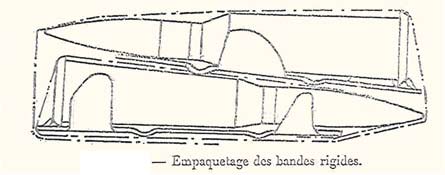

Empaquetage des bandes rigides Hotchkiss 8mm

Empaquetage des bandes rigides





Marques et signes distinctifs des paquets


Les marques des paquets sont imprimées sur le papier de l’emballage, dans plusieurs cadres superposés.
Elles indiquent, en principe, dans un des cadres : le modèle, la provenance le trimestre et de l’année de fabrication des étuis; le modèle et la provenance des balles; la nature, la provenance, le numéro et l’année du lot et, parfois, le poids de la poudre. Dans un autre cadre, l’origine et le jour de chargement des cartouches; leur nombre, leur modèle et, s’il y a lieu, leur mode d’empaquetage en chargeur Mle ..., etc.); le numéro de lot.

Lorsqu’il y a lieu, un cadre supérieur contient l’indication des armes auxquelles les cartouches sont destinées à la suite de leur lotissement ; ce cadre et les inscriptions qu’il contient son imprimés à l’encre rouge pour les armes automatiques, noires pour les armes à chargeur de 5 coups (Mle 1916), bleue pour les autres armes non automatiques.



Exemple d’impression pour cartouches Mle 1886 D (am) pour armes automatiques

Exemple d’impression pour cartouches
Mle 1886 D (am) pour armes automatiques



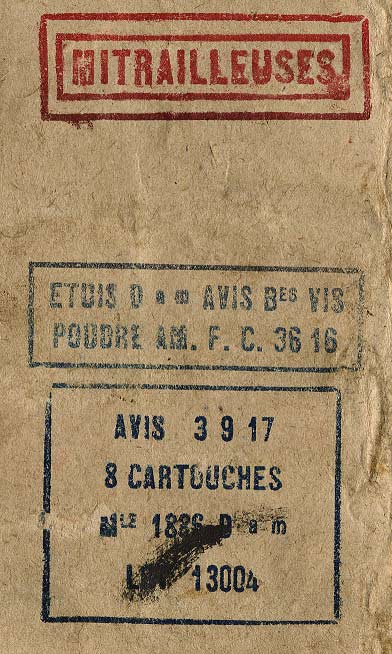

Exemple d’impression pour cartouches Mle 1886 D (am) pour armes automatiques

Exemple d’impression pour cartouches
Mle 1886 D (am) pour mitrailleuses



Exemple d’impression pour armes à chargeur de 5 coups

Exemple d’impression pour armes à chargeur de 5 coups
(A noter qu’il s’agit de cartouches à balle Mle 1886 D à amorce Mle 1924 A)



Exemple d’impression spécifiant des cartouches de précision réservées pour le tir au fusil équipés d’une lunette

Exemple d’impression spécifiant des cartouches de précision
réservées pour le tir au fusil équipé d’une lunette



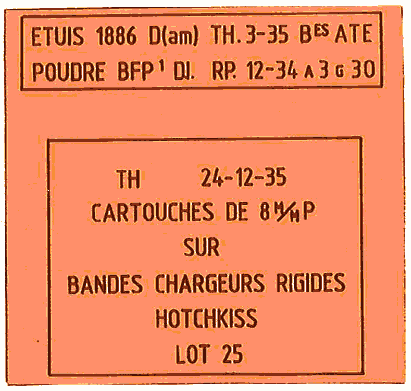

Reproduction d’impression d’un empaquetage pour 2 bandes rigides de cartouches à balle perforante

Reproduction d’impression d’un empaquetage
pour 2 bandes rigides de cartouches à balle perforante





Encaissage des cartouches de 8 x 50 R


Extrait du Manuel des munitions. Premier volume à l'usage des corps de troupe de toutes les subdivisions d'arme de l'artillerie-1932

Les cartouches de 8mm sont encaissées, soit en paquets de cartouches, de chargeurs, de bandes, soit en boites soit en trousses de paquet ou de boites. Elles sont livrées en caisses blanches Mle 1906-1923 suivant le tableau ci-dessous. Ces caisses ont un couvercle qui se rabat complètement le long de la caisse, après manœuvre des leviers de fermeture. Certaines comportent une caisse intérieure en zinc. L’ouverture des caisses en zinc luttée s’exécute par coulissement du couvercle, après enlèvement du lut par traction de ficelles placées dans les coulisses. L’ouverture des diverses caisses en zinc a fermeture soudée s’exécute en dessoudant chacune des quatre bandes de fermeture autour d’une clef spéciale. Le mode d’emploi est décrit sur une étiquette collée sur le couvercle de la caisse en zinc.

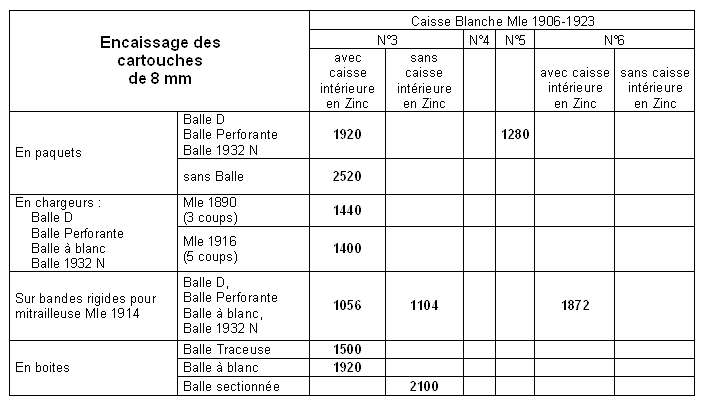

Tableau d'encaissage des cartouches de 8 X50

Encaissage des cartouches de 8X50R

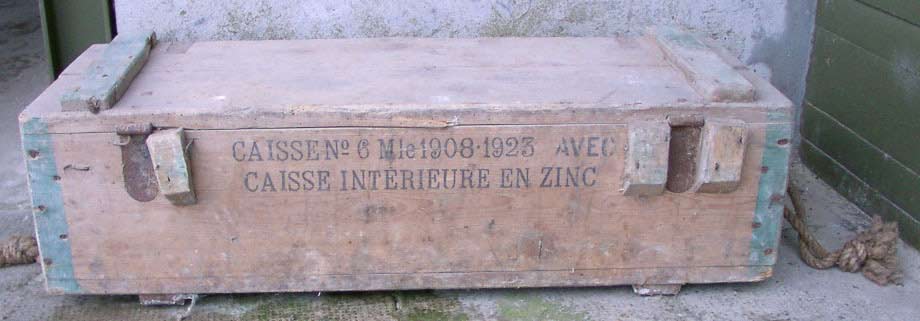

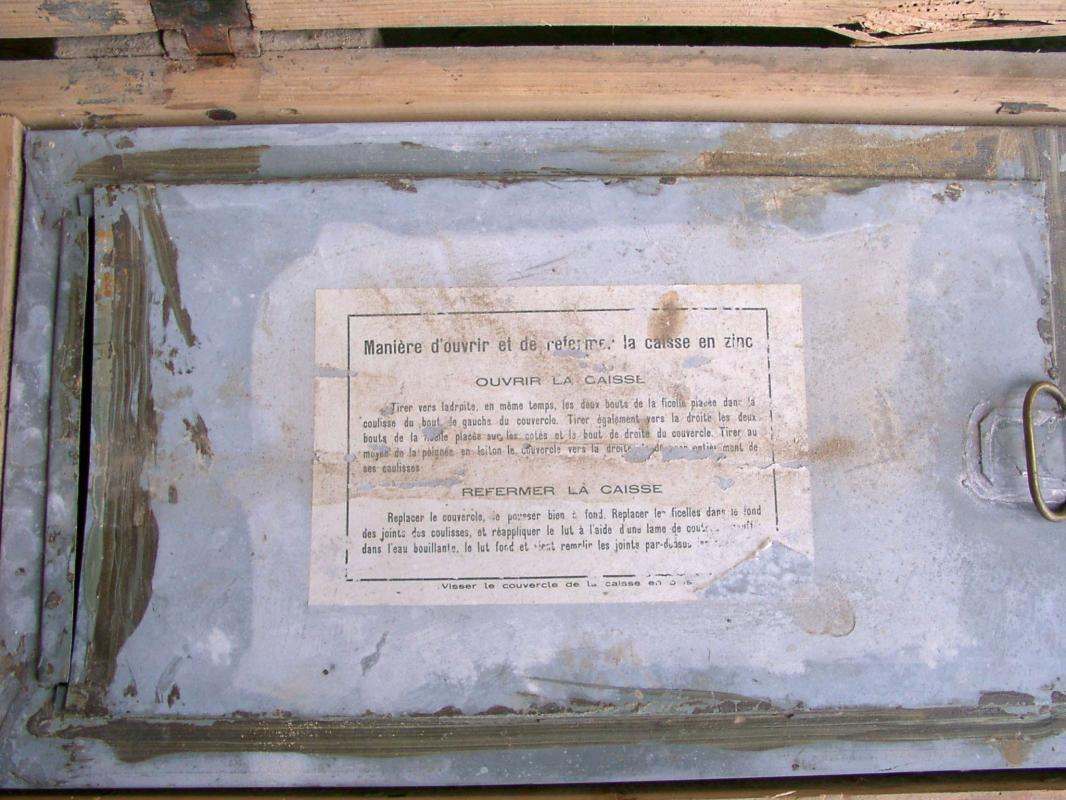

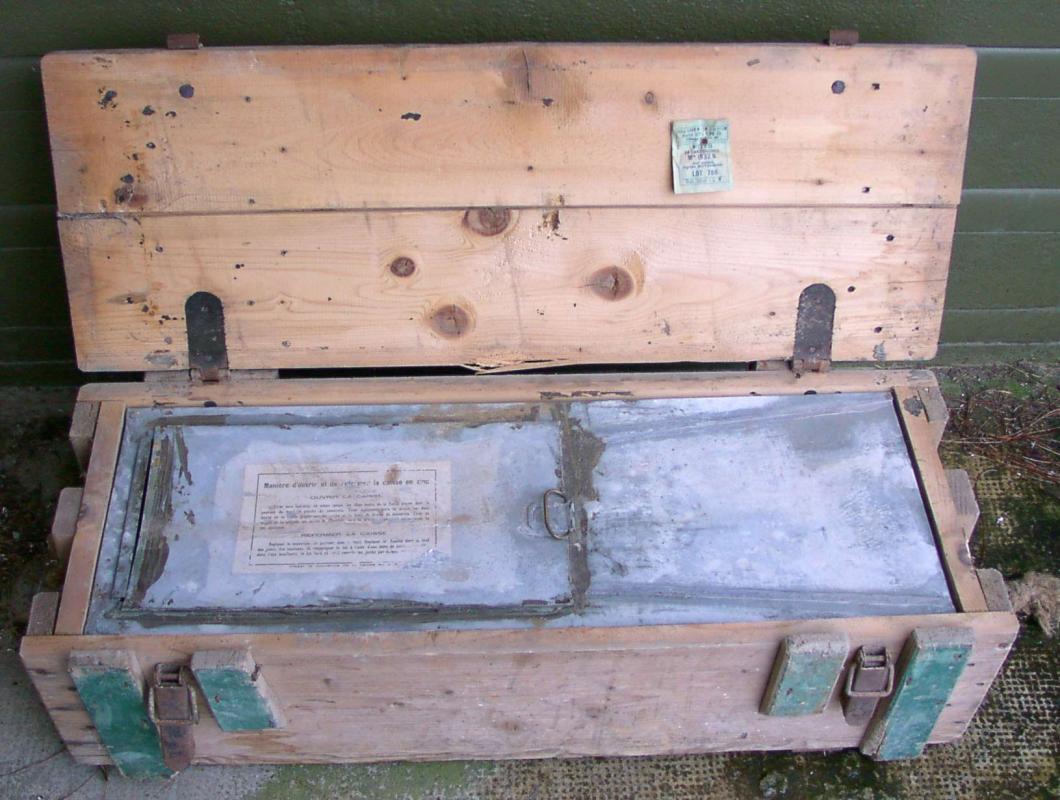

Les caisses blanches N°6 sont réservées au transport des cartouches sur bandes-chargeurs rigides. Les autres caisses et surtout les caisses N°3 conviennent à tous les modèles de cartouches.
Marques et signes distinctifs des caisses
Les marques comprennent en général : le modèle de la caisse et ses caractéristiques importantes (avec ou sans caisse intérieure en zinc, fermeture soudée), apposés sur un ou sur les deux grands cotés ; Le nombre, le modèle et, s’il y a lieu, le mode d’empaquetage des cartouches, avec l’indication des armes auxquelles elles conviennent ou des catégories d’armes auxquelles elles sont réservées.

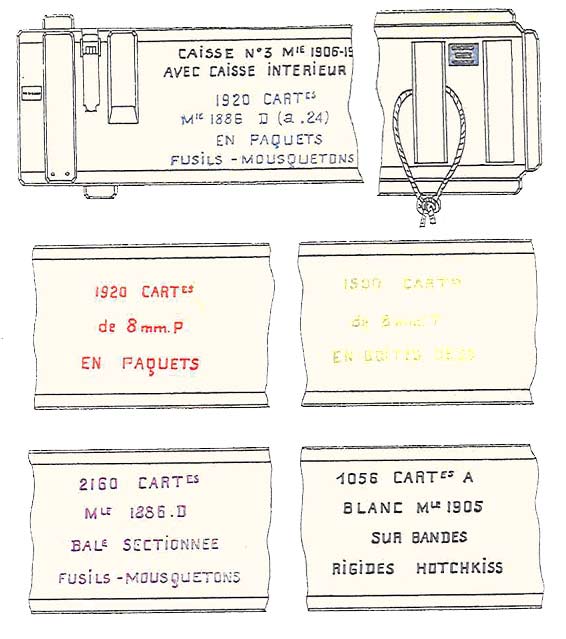

Exemples :

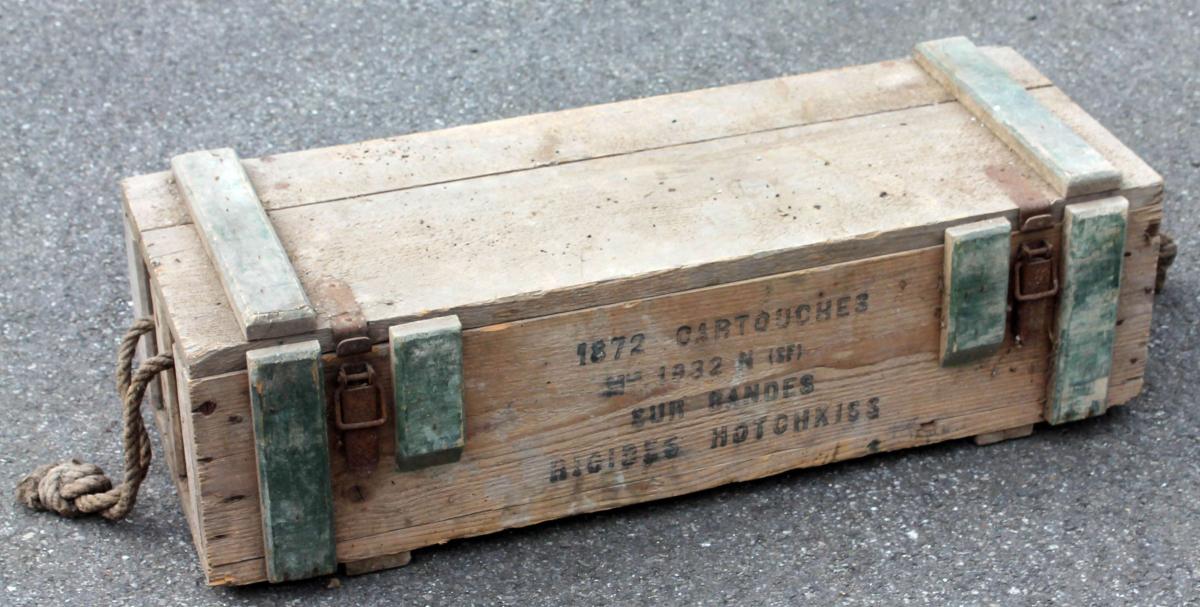

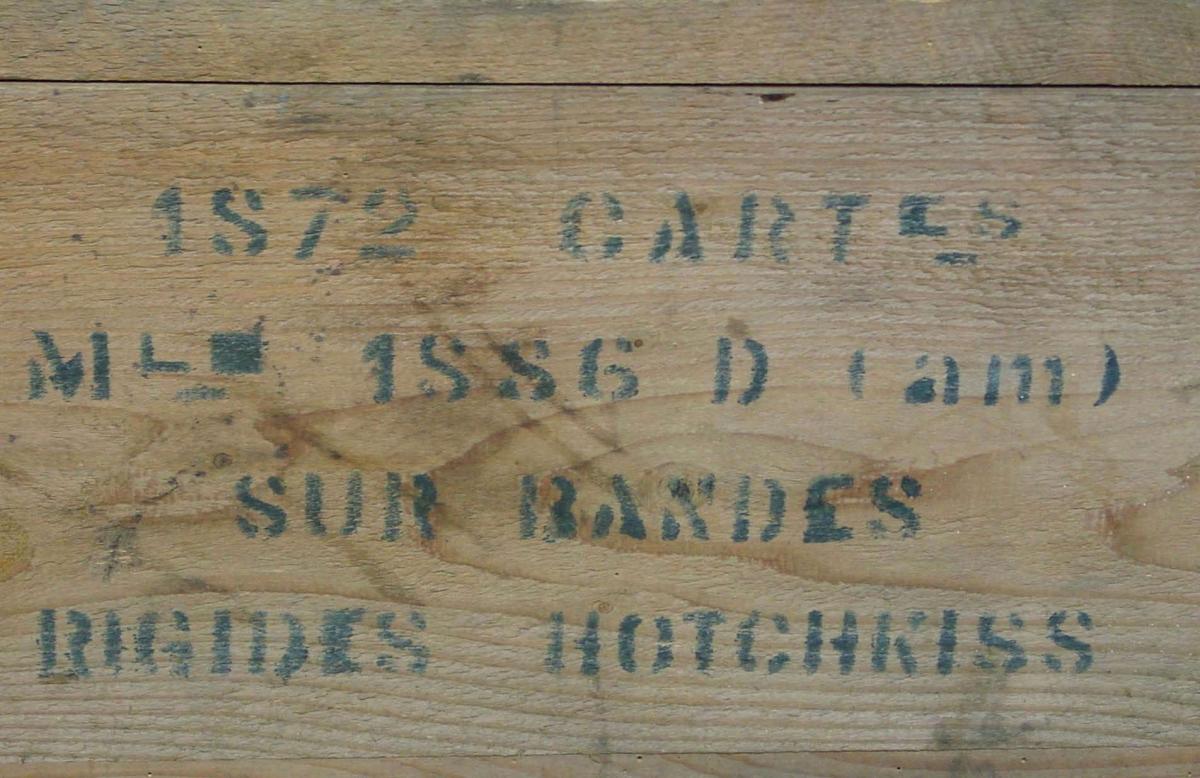

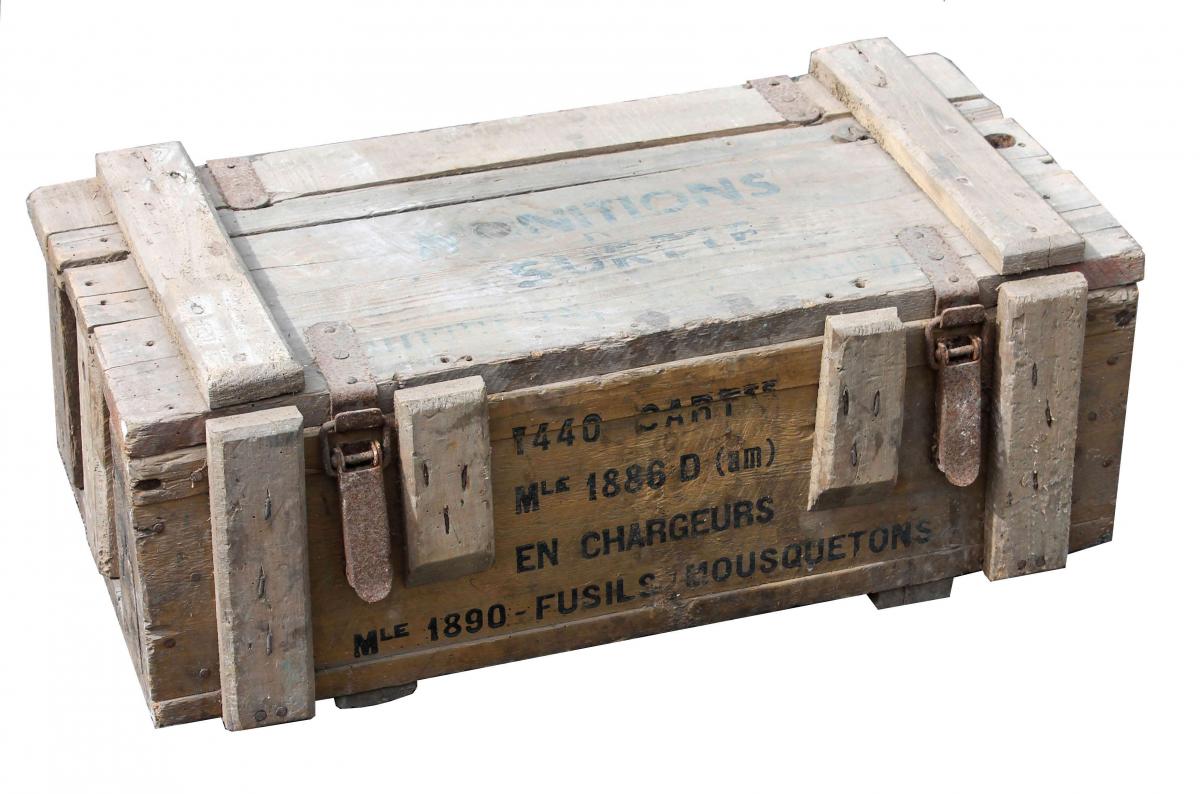

- 1400 cartouches Mle 1886 D (am) en chargeur Mle 1916 - fusils, mousquetons
- 1500 cartouches de 8 m/m T en boites de 50



Une étiquette, collée le plus souvent sur chaque bout et sur le dessous du couvercle, reproduit le timbrage des paquets et des boites. Cette étiquette est sauf exceptions, du même modèle que celle des paquets et boites. En outres, les caisses contenant des cartouches classées « instructions » porte ce mot inscrit sur une étiquette, colées du même coté que les marques à la peinture.
Les chargements de certaines caisses sont caractérisés par certaines particularités des marques susvisées, ou par des signes distinctifs supplémentaires. Le modèle de la caisse N°3 est indiqué en noir sur un seul coté, les marques relatives au contenu de la caisse et les étiquettes reproduisant le timbrage des paquets et boites sont d’une couleur caractéristique :


- Pour les cartouches à balle D (am) – D (a24) : bleue ;
- Pour la cartouche à balle Mle 1932 N : marques noires – épars peint en vert.
- Pour les cartouches à balle perforante P : rouge ;
- Pour les cartouches à balle traceuse T : verte ;
- Pour les cartouches à ou fraisée balle sectionnée : violette ;
- Pour les cartouches à blanc : étiquette blanche, marques noires.


Marquage des caisse pour  cartouches de 8 X50

Marquage des caisses de cartouche




Caisse pour cartouches de 8 X50

Caisse N°3 avec caisse intérieure en zinc pour 1440 cartouches Mle 1886 D (am)
en chargeurs Mle 1890 pour fusils et mousquetons.




Caisse pour cartouches de 8 X50

Caisse N°6 avec caisse intérieure en zinc pour 1872 cartouches Mle 1932 N
sur bandes rigides Hotchkiss
(A noter les épars peints en vert et l’amorçage SF des cartouches)




Caisse pour cartouches de 8 X50

Caisse N°6 avec caisse intérieure en zinc pour 1872 cartouches Mle 1932 N
sur bandes rigides Hotchkiss




Caisse pour cartouches de 8 X50

Caisse intérieure en zinc




Caisse pour cartouches de 8 X50

Mode d'emploi ouverture et fermeture de la caisse en zinc




Caisse pour cartouches de 8 X50

Etiquette clouée dans le couvercle au timbrage des emballages contenus




Marques sur caisses N°6 de 1872 cartouches sur bandes rigides Hotchkiss

Caisse pour cartouches de 8 X50

Cartouches Mle 1886 D(am)



Caisse pour cartouches de 8 X50

Cartouches Mle 1886 D(sf)



Caisse pour cartouches de 8 X50





Auteur : Eric KLAMEREK




Page n° 1000484 mise à jour le 26/09/2024 - © wikimaginot.eu 2016 / 2024




Cette page peut receler des erreurs, des inexactitudes ou être incomplète et Nous vous invitons à nous aider à l'améliorer en y participant.

Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.

Merci d'avance, la communauté wikimaginot.eu
