TM 32 - Postes téléphoniques utilisés

Les postes téléphoniques ayant équipé la fortification Maginot étaient des postes modèle TM 32 (Téléphonie Militaire modèle 1932) basés sur un schéma commun explicité ci-après.

Deux versions différentes de ce poste ont été utilisées, le poste de campagne modèle TM 32 et le poste étanche modèle TM 32. Ces deux postes et leurs accessoires sont décrits ci-dessous.

Poste téléphonique étanche TM 32

Ce type d ‘appareil se présente sous la forme d’un ensemble complet protégé par un boîtier étanche en fonte destiné à être fixé à demeure sur un mur. Ces postes téléphoniques sont ceux faisant partie du dispositif d’alerte , ou dont le fonctionnement doit être garanti de façon permanente lorsque les ouvrages ne sont pas occupés.

Ce type de poste était normalement équipé d’un combiné téléphonique et d’un écouteur supplémentaire . Dans les cas ou leur emploi le justifie (1a), les postes sont munis d’une prise pour casque. Ces accessoires sont détaillés ci-aprés

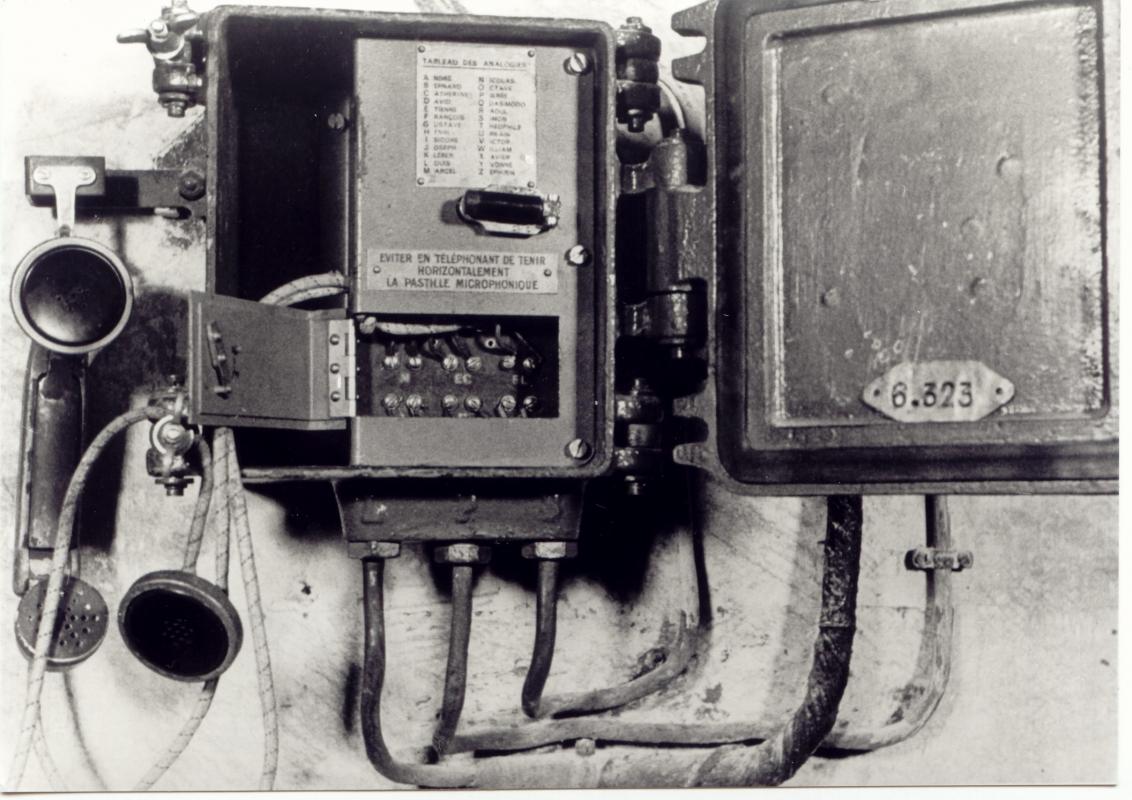

Poste téléphonique étanche

Trois entrées de câble marquées L , P et S en partie inférieure permettent le raccordement de la ligne, des piles et de la sonnerie nécessaires à son fonctionnement. Tous les raccordements sont faits en câble caoutchouc une paire, l’ensemble des conducteurs de ces câbles et de ceux du combiné ou du casque est raccordé sur des bornes vissées accessibles de l’avant de l’appareil sans démontage. Une trappe verrouillée visible sur la photo précédente masque la plaque à borne

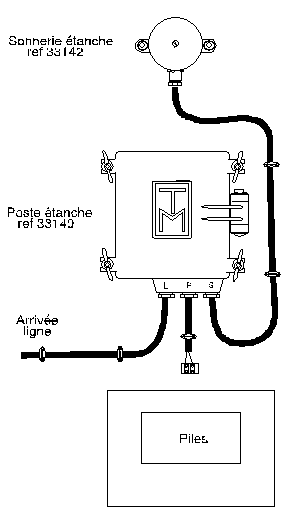

La figure ci dessous donne la représentation d’une installation type de ce modèle de poste.

Poste téléphonique étanche TM 32
Schéma de l'installation type

La première arrivée , marquée L, est celle de la ligne téléphonique.

La seconde entrée , marquée P , est utilisé pour le câble raccordé sur les piles . Ces piles du type pile Leclanché sont au nombre de deux et placées à proximité du poste lui même. Ce sont des piles de forte capacité et ce choix permettait à cet appareil de fonctionner à tout instant même après une longue période de non utilisation .
Les piles peuvent être contenues dans un boitier métallique, un simple support en fer plat ou parfois comme dans les entrées d’ouvrage des alpes (Agaisen, Janus ..), dans un logement maçonné au niveau du sol

La sonnerie est elle raccordée sur la troisième entrée de câble, marquée S.

Poste étanche TM 32

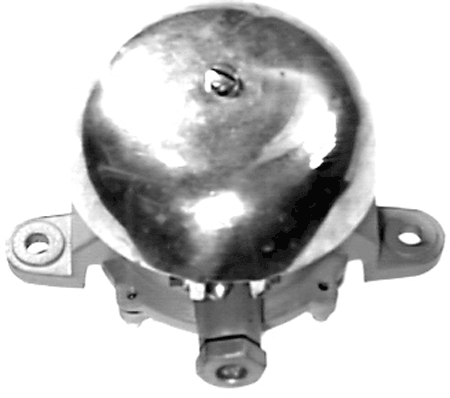

Sonnerie polarisée pour poste étanche

(1) En exemple le bloc observatoire de l’ouvrage du Janus , ou derrière chaque créneau observatoire était placé un poste étanche muni d’un casque ou le bureau des observateurs de l'observatoire de Hatten (voir plus bas).

Poste téléphonique de campagne TM 32

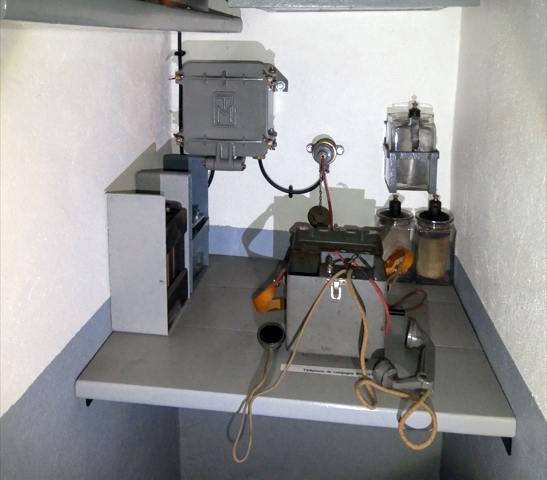

La majorité des postes de la fortification et la totalité de ceux équipant les troupes d’intervalle étaient des postes de campagne type TM 32. Ces postes amovibles étaient stockés en temps de paix dans les armoires étanches et installés uniquement lorsque l'ouvrage était occupé.

Poste de campagne type TM 32

Ces postes se présentent sous la forme d’un boîtier en tôle peinte dans lequel un châssis porte tous les éléments constitutifs.
Ce type de poste était normalement équipé d’un combiné téléphonique et d’un écouteur supplémentaire . Dans les cas ou leur emploi le justifie (2), les postes sont munis d’une prise pour casque. Ces accessoires sont détaillés ci-aprés

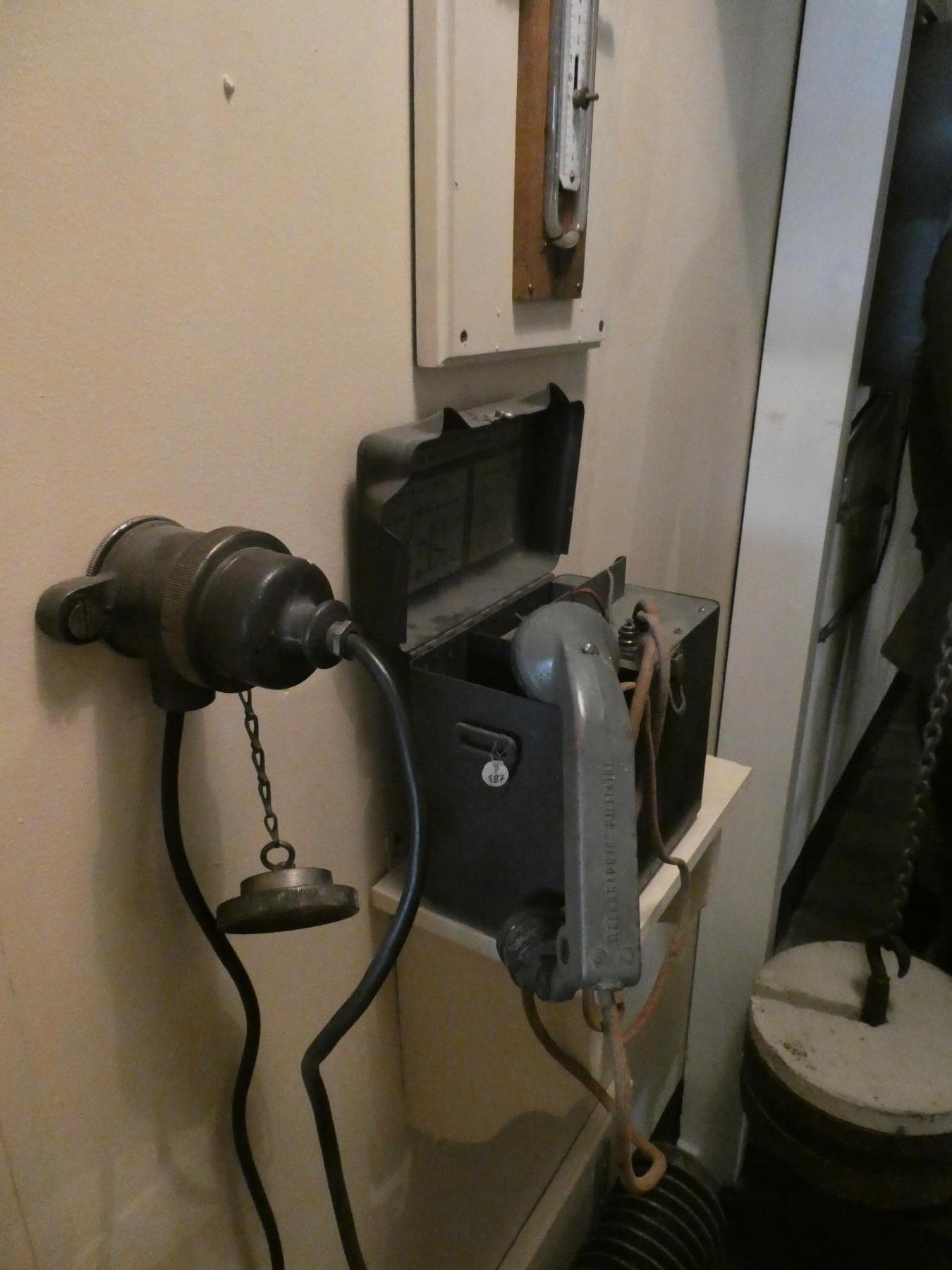

Le raccordement de la ligne se fait sur deux bornes solidaires du châssis . Les postes dévolus à la forteresse sont équipés d’un Cordon de raccordement terminé par une fiche d’abonné permettant leur raccordement direct sur les Douilles de prise d'abonnement prévues. Un support généralement en tôle était prévu pour le poste à l'emplacement ou il devait etre utilisé.

L’alimentation en courant du circuit microphonique est fournie par une pile comportant deux éléments regroupés dans un bac étanche, ou par deux éléments de pile modéle 1928 type O . La pile est disposée dans un logement prévu à cet effet en partie supérieure du châssis et son remplacement ne nécessite aucun démontage du poste.

La magnéto d’appel est située du coté droit de l’appareil , elle est actionné par une manivelle repliée pour le transport et le stockage . L’appareil est utilisable couvercle fermé , des échancrures pratiquées dans ce dernier permettant le passage des câbles .

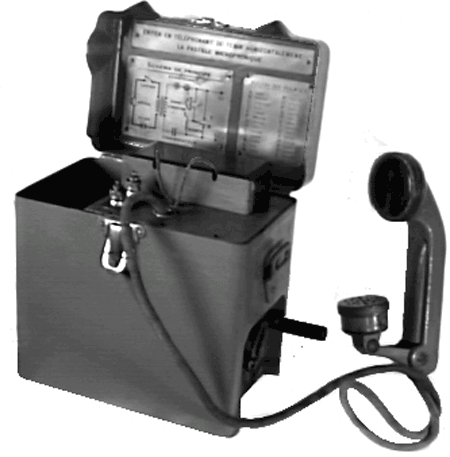

La photo ci dessus représente un poste type TM 32 complet, à l’exception de la sangle de transport en cuir. Sur le coté droit, la manivelle de manoeuvre de la magnéto est visible, en position dépliée .
A l’intérieur du couvercle , trois plaquettes donnent les indications suivantes : Schéma du poste - Tableau alphabétique - Mise en garde concernant la position d’utilisation de la pastille microphonique.
Le logement situé sur la gauche du boîtier est destiné au rangement du combiné et de l’écouteur (ou du casque). Les deux bornes de raccordement de la ligne téléphonique sont visibles en partie supérieure du châssis .
La pile est en place dans le logement prévu à cet effet .
Elle est raccordée au poste par deux fils terminés par des cosses .

(2) Cas des cloches GFM par exemple ou le bruit ambiant interdisait l'utilisation du combiné

Schéma de principe du poste TM 32

Le schéma de principe des poste téléphoniques TM 32 de campagne ou étanche est identique.

Poste téléphoniques type TM 32
Schéma de principe

Le circuit microphonique se compose d’un microphone à charbon, d’une batterie de deux éléments de pile, de l’enroulement primaire de la bobine d’induction et d’un interrupteur.
Cet interrupteur qui doit être fermé pour permettre la conversation évite de décharger les piles dans le circuit lorsque l’appareil est inutilisé.
Les écouteurs sont branchés en série dans la ligne téléphonique avec le secondaire de la bobine d’induction et une capacité destinée à empêcher le passage d’une composante continue dans le circuit de conversation.
La bobine d’induction type TM 32 à circuit magnétique fermé amplifie en tension le signal microphonique (3) afin de permettre l’établissement de communications sur de longues distances .

L’appel du correspondant se fait par l’action d’une magnéto modèle TM 31 . La tension générée par la magnéto actionne soit une sonnerie dans le cas des postes d’abonnés soit la palette annonciatrice d’une réglette d’abonné dans le cas des centraux. L’utilisation de la magnéto actionne un interrupteur la mettant en contact avec les deux bornes de la ligne tout en court-circuitant la sonnerie du poste pour éviter que cette dernière ne sonne.

3 - Avec un gain en tension d’environ 9,5 - primaire 340 spires , secondaire 3200 spires .

Combiné et casque utilisés

Les postes peuvent êtres munis soit d’un combiné soit d’un casque à écouteurs muni d’un microphone. Les casques étaient utilisés dans les locaux bruyants ou lorsque l’abonné pouvait être appelé à utiliser son téléphone de manière quasi permanente, ce qui est le cas des cloches de guetteur.
Dans les usines électriques des ouvrages , ou l’utilisation de casques n’était pas possible car peu pratique , un poste téléphonique muni d’un combiné était en général installé dans une cabine insonorisée permettant une communication normale malgré le bruit ambiant

Combiné téléphonique classique

Le combiné est constitué d’une pastille à charbon, de l’interrupteur du circuit microphonique logé dans la poignée et d’un écouteur à membrane métallique . Dans le cas de l’utilisation d’un combiné, le poste était muni d’un écouteur supplémentaire rendant plus aisée une communication téléphonique avec un correspondant éloigné.

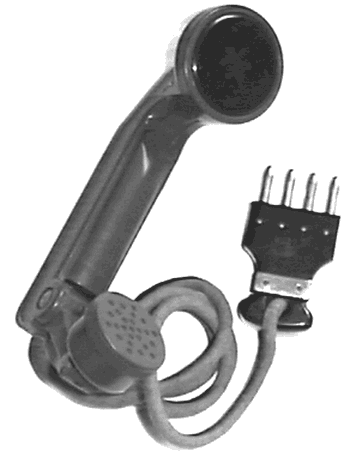

Combiné téléphonique TM 32
Ce combiné est doté d'une fiche spécifique aux centraux téléphoniques TM 32

Ci dessus une vue d’un combiné équipé d’une fiche de raccordement pour centraux . L’interrupteur du circuit microphonique est intégré dans la poignée et le couvercle de microphone percé de trous révélant l’utilisation d’une pastille
microphonique nouveau modèle (1936) .

Casque avec laryngophone avec inter

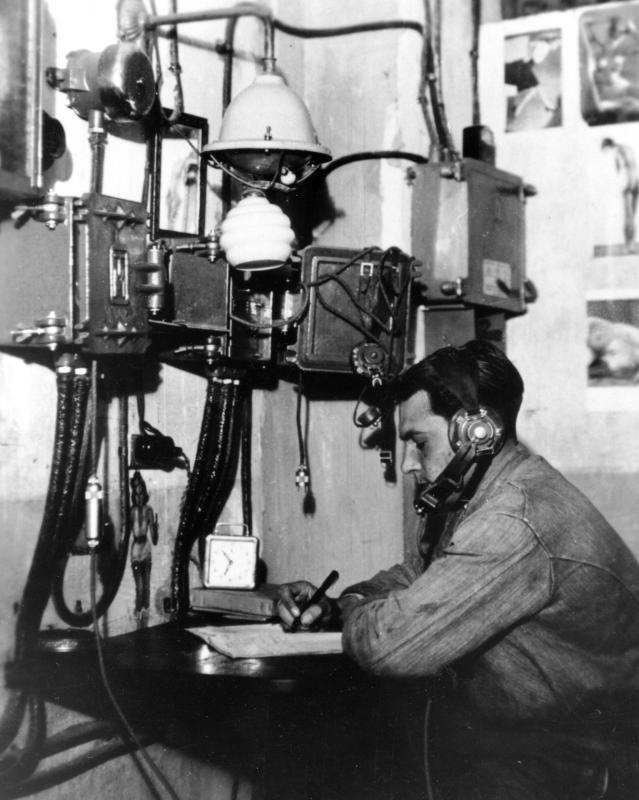

Observatoire de Hatten - Bureau des observateurs
Noter l'utilisation d'un casque et d'un manchon interrupteur avec le premier poste étanche,
Aucun casque n'est raccordé sur le second poste dont la fiche pend

Les casques sont constitués de deux écouteurs à membrane métallique et d’une pastille microphonique . En cas de nécessité (port du masque à gaz ou bruit ambiant elevé), il était possible d’utiliser les microphones comme laryngophones en
appliquant la pastille microphonique sur la gorge à proximité de la pomme d’Adam , le combiné et le casque étant
chacun équipés d’un bras articulé prévu à cet effet.

L’interruption du circuit microphonique se faisait par la déconnexion de la fiche à 4 plots reliant le casque au poste. La déconnexion de la fiche présentait le gros inconvénient de couper aussi les écouteurs.

Fiche TM 32 pour casque téléphonique

A partir de 1936, cet inconvénient est résolu la mise en service d’un manchon équipé d’un interrupteur. Ce manchon s’insère entre la prise du combiné et celle du poste. Son interrupteur ne coupe que le circuit microphonique et permet ainsi qu'économiser les piles tout en laissant les écouteurs en fonction

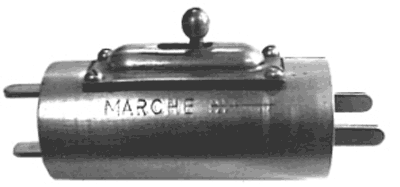

Manchon interrupteur pour casque téléphonique TM 32

Pastilles téléphoniques

Les combinés et casques TM 32 sont initialement dotés d'une pastille microphonique au charbon modèle 1932. La variation de la résistance électrique de la pastille résulte de la compression des morceaux de charbon qu'elle contient exercée par la membrane de la pastille sous l'effet des vibrations sonores.

TM 32 - Pastille microphonique modèle 32

Pastille téléphonique type modèle 32

Cette pastille s'étant à l'usage avéré offrir une mauvaise résistance à l’humidité d u fait d'une étanchéité imparfaite entre le corps et la membre et sont sertissage empêchant le nettoyage de la membrane des poussières accumulées ou des débris la bloquant, un nouveau modèle entièrement démontable dont l’étanchéité a été renforcée et dotée d'une membrane directement accessible est mis en service en 1936.

Pastille microphonique modèle 36

Le remplacement d’une pastille modèle 1932 par la pastille modéle1936 imposera aussi celui du couvercle du boîtier contenant le microphone. Le couvercle original est percé en son centre d’un évidemment laissant passer le renflement perforé de la pastille microphonique comme le montre la photo du combiné TM 32 ci-dessus.
Le nouveau couvercle est un couvercle plat percé de multiples trous et il permet une fois démonté le nettoyage de la membrane rendue directement accessible .

Source : TM 32 - Le téléphone dans la ligne Maginot - Pascal LAMBERT 1999
