Casemate CORF de flanquement simple type Nord Mle 1931

(CORF - Cas.Fl.S Nord Mle 31)






Généralités

Ces casemates de flanquement CORF Mle 1931 sont décrites dans une instruction de Mars 1931, corrigée le 30 Juillet 1931. Elles constituent le modèle CORF applicable sur les saillants de RAISMES et MORMAL dans le Nord, établis entre 1931 et 1933. On les trouve en variante de flanquement à gauche ou à droite via une chambre de tir pour deux jumelage de mitrailleuses. L'adjonction d'un canon antichar de 47mm Mle 1934 n'interviendra que plus tard, en modification du plan-type de base.

Le plan-type prévoit une cloche GFM (guetteur fusil-mitrailleur) pour la défense et l'observation des abords. Ce type de casemate à la particularité de posséder des créneaux pour JM décalés l'un par rapport à l'autre pour améliorer le défilement de la casemate. Ce décalage de créneau constitue l'élément visuel d'identification le plus caractéristique.

Comme de nombreux plan-types CORF, cette disposition est théorique et a été adaptée selon les circonstances. Les adaptations les plus classiques correspondaient à:
- l'adjonction d'une cloche pour JM en remplacement de l'un des deux créneaux JM. La casemate ne comporte alors plus qu'un seul créneau, améliorant ainsi encore son défilement. Cette solution n'est cependant pas favorisée compte tenu de son coût : elle sera peu fréquente.
- l'ajout d'une visière au dessus de la caponnière d'entrée, alors que le plan-type n'en prévoit pas.
- l'adjonction dans la chambre de tir principale d'un 3ème créneau pou JM, orienté vers l'arrière (casemates de PORQUERIE).
- la conjonction de deux casemates simple opposées en une casemate double (voir plan type correspondant).



Effectif

L’équipage théorique est composé d'un sous-officier et de 10 hommes de troupes.



Construction

La casemate est construite en protection n°1 seulement, du fait de leur installation relativement protégée en forêt. Les murs frontaux et latéraux font 1,50m d'épaisseur, le mur arrière fait 1,0m. La partie frontale est protégée de surcroit par un massif de rocaille.

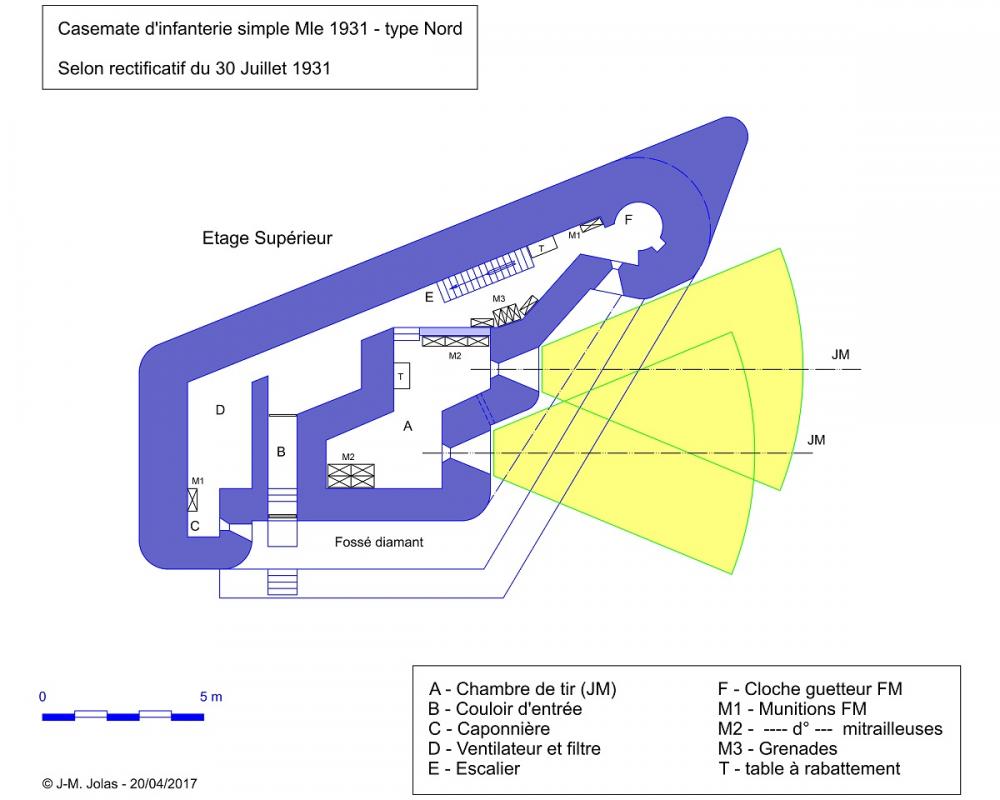

Elle comporte usuellement deux étages, un étage supérieur de combat contenant en outre la ventilation, et un étage inférieur d'habitation comportant l'usine et la chambrée.



Equipement

Une chambre de repos permet le couchage de l’équipage. En locaux annexes, il est prévu une caponnière reliée à un vestibule, une latrine, un local pour le stockage des vivres de réserve, la réserve d'eau, l’installation des appareils de ventilation et un raccordement au réseau souterrain électrique.



Source

Instruction de Mars 1931, rectifiée le 30 Juillet 1931, relative à l'établissement d'une casemate de mitrailleuses à créneaux décalés type Nord.


Rédaction : Jean-Michel Jolas - 24/04/2017 - © wikimaginot.eu
