Canon de 105 mm Modèle 1913 Schneider






Description

Au début des années 1900, la société française Schneider-Creusot collabora avec la compagnie d'armement russe Poutilov pour la conception d'un canon de 107 mm, qui devait par la suite être produit en Russie. Schneider décida d'adapter ce modèle pour les obus français de 105 mm en vue d'une proposition à l'armée de terre.

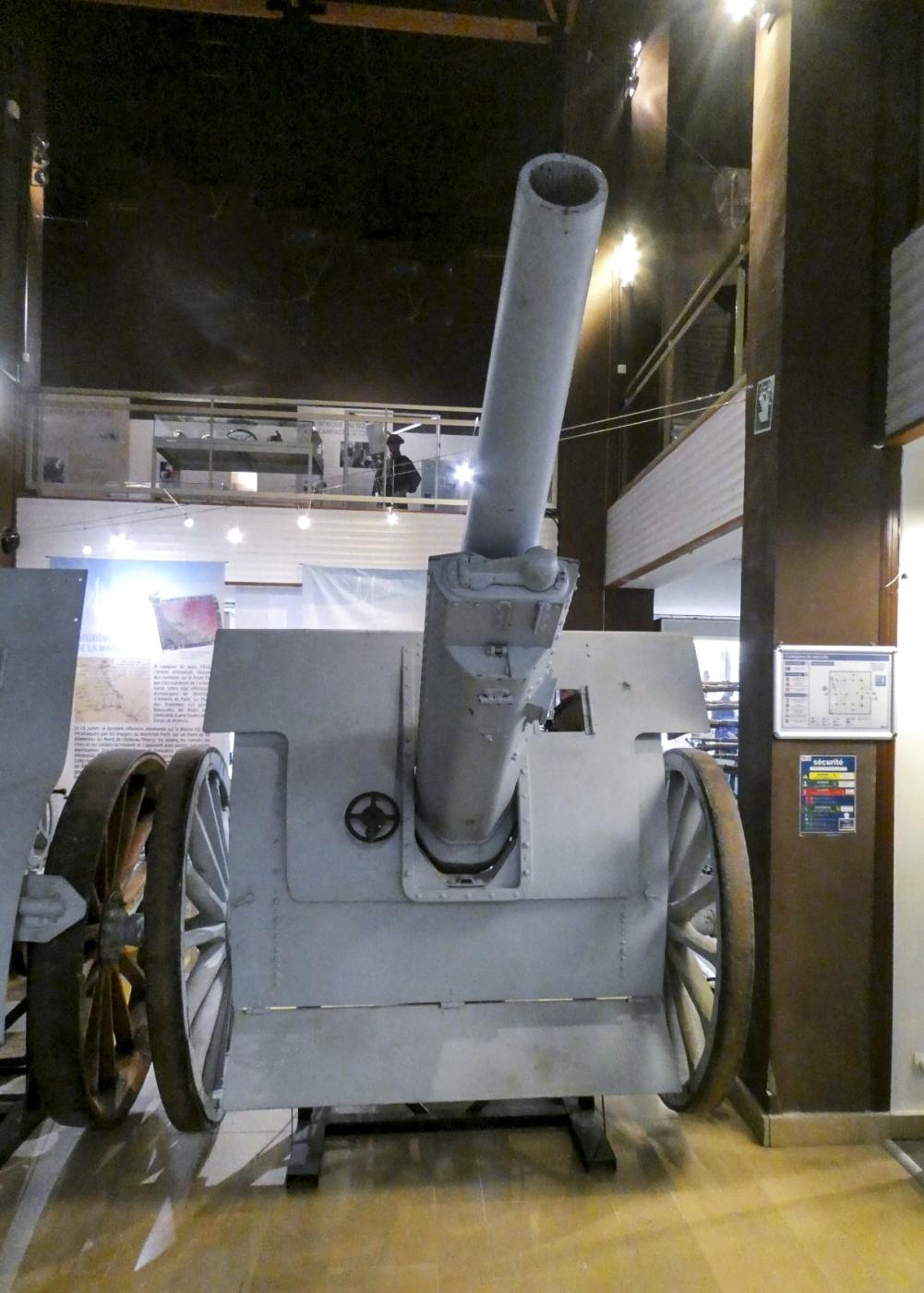

Canon de 105mm Mle 1913 Schneider

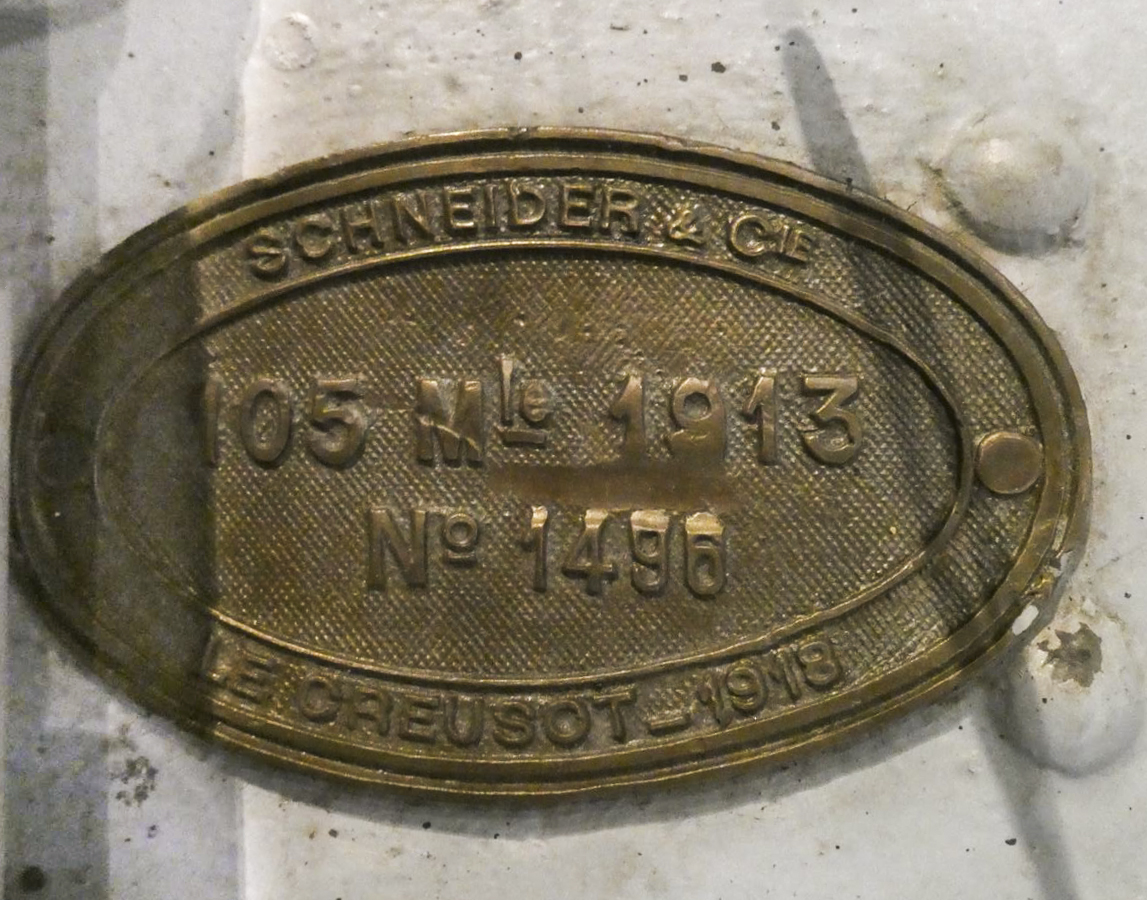

Canon de 105 Schneider mle 1913



Initialement, l'armée française ne montra que peu d'intérêt pour ce nouveau modèle. Mais l’efficacité limitée des canons de 75 contre les tranchées adverses lors de l'enlisement de la Première Guerre mondiale, poussa l'armée française a en commander un grand nombre, car son obus 105 mm de 15,74 kg était redoutable contre des positions fortifiées tout en permettant une portée effective plus grande.

Après la fin de la Grande Guerre, la France vendit ou céda beaucoup de canons de 105 mm Schneider à différent pays, comme la Belgique, l'Italie, la Pologne et la Yougoslavie. Certains sont équipés de roues pneumatiques pour une traction automobile dans les années précédentes la seconde guerre mondiale.

Sur les 854 pièces en service au sein de l'armée française en 1940, beaucoup furent capturées et utilisées sur le mur de l'Atlantique.

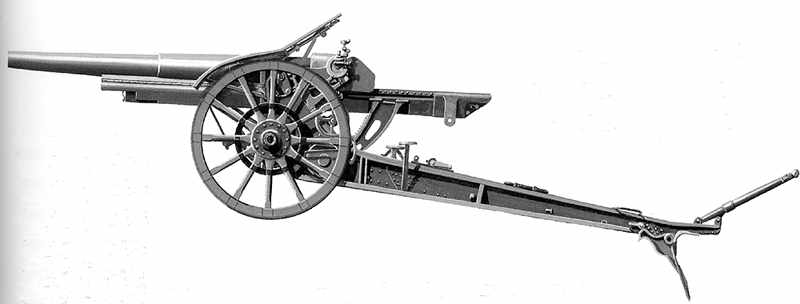

105 mm L Mle 1913 Schneider

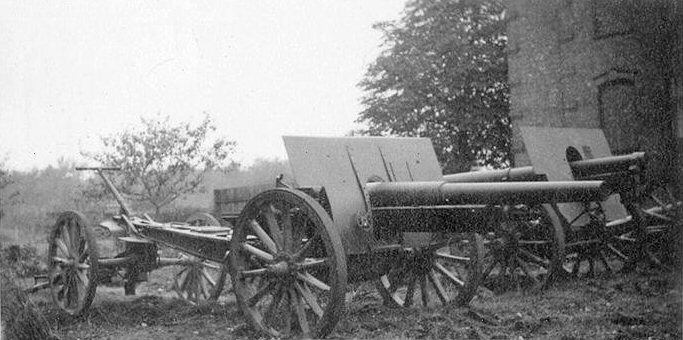

105mm Mle 1931 Schneider en batterie

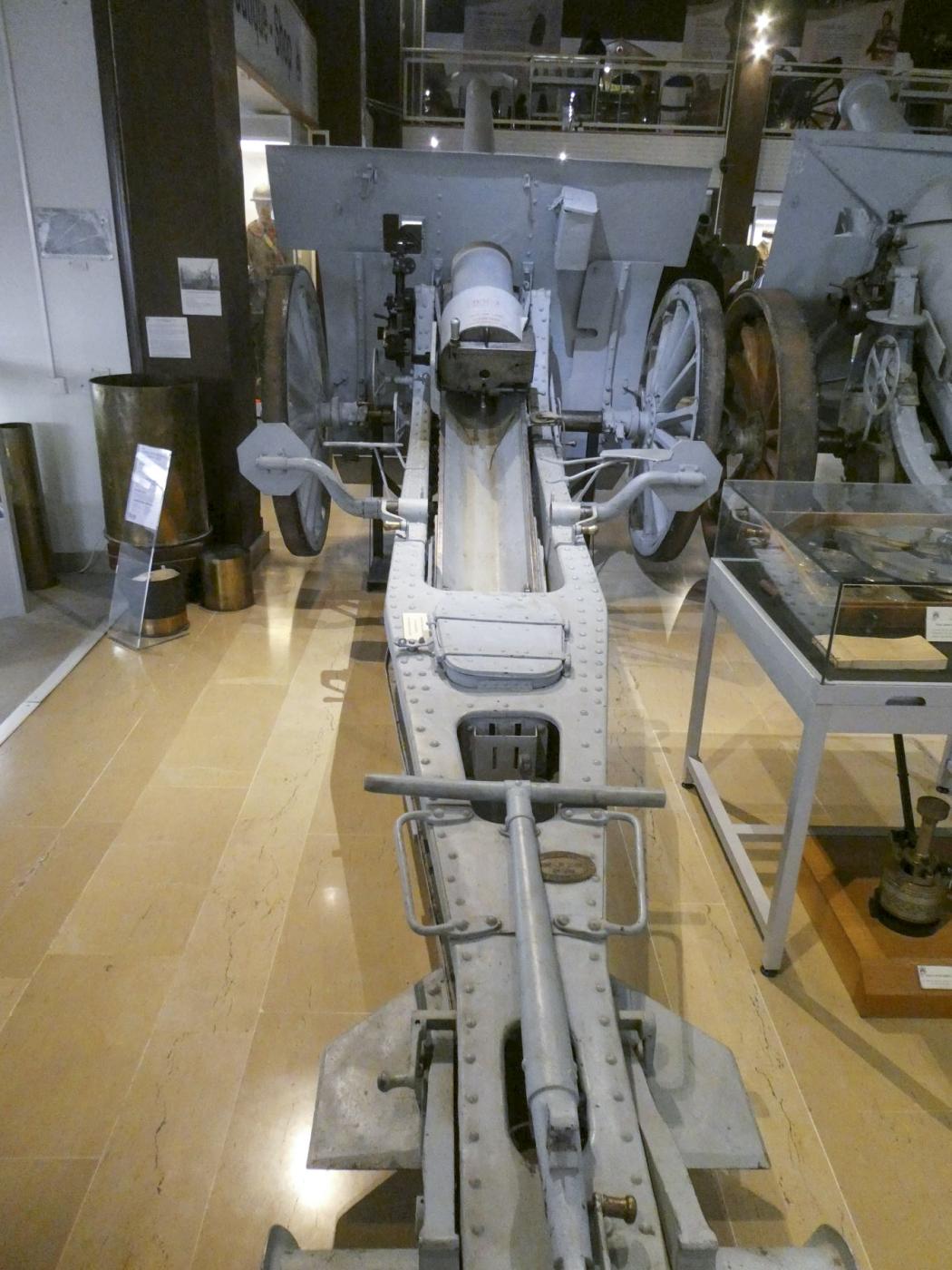

105 mm L Mle 1913 Schneider

105mm Mle 1931 Schneider en situation de transport




Caractéristiques

Type : Canon lourd de campagne.
Calibre :105 mm
Nombre de rayures : 40 pas constant à 7,17 degrés à droit
Longueur totale du canon : 2,987 m (28,4 calibres)
Longueur de la partie rayée : 2,352 m (22,4 calibres)
Poids du tube avec culasse : 850 kg
Poids en position de tir : 2300 kg
Poids à tracter : Affût et avant train de 2650 kg
Transport : 1 voiture tracté par 6 chevaux
Cadence de tir : 30 coups / 5 minutes, 45 coups / 15 minutes, 180 coups / 3 heures
Pointage en hauteur : - 5 à + 37 degrés
Pointage en direction : 105 millièmes (5,906 degrés)
Temps pour la mise en batterie : 15 à 20 minutes

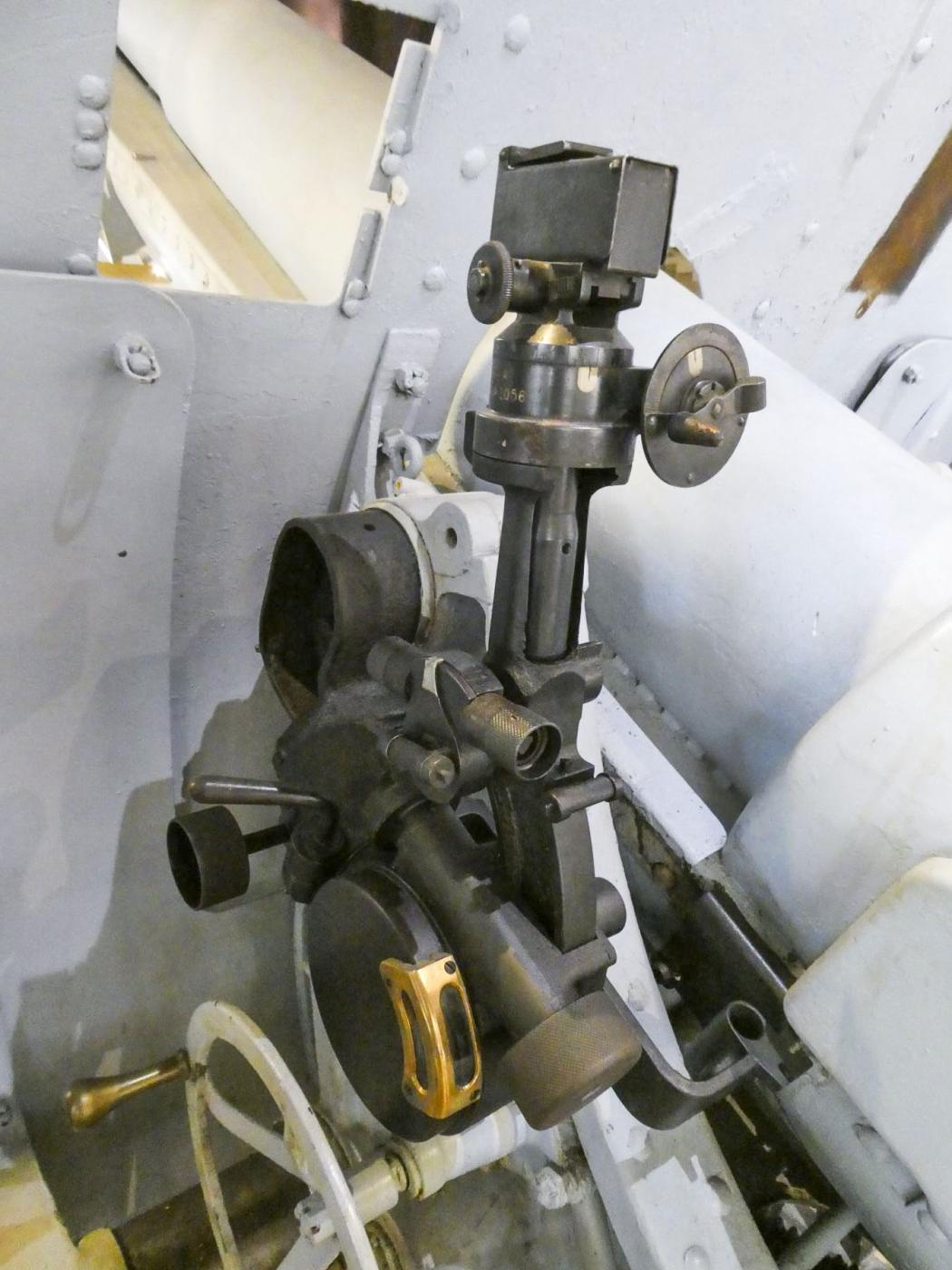

Canon de 105mm Mle 1913 Schneider

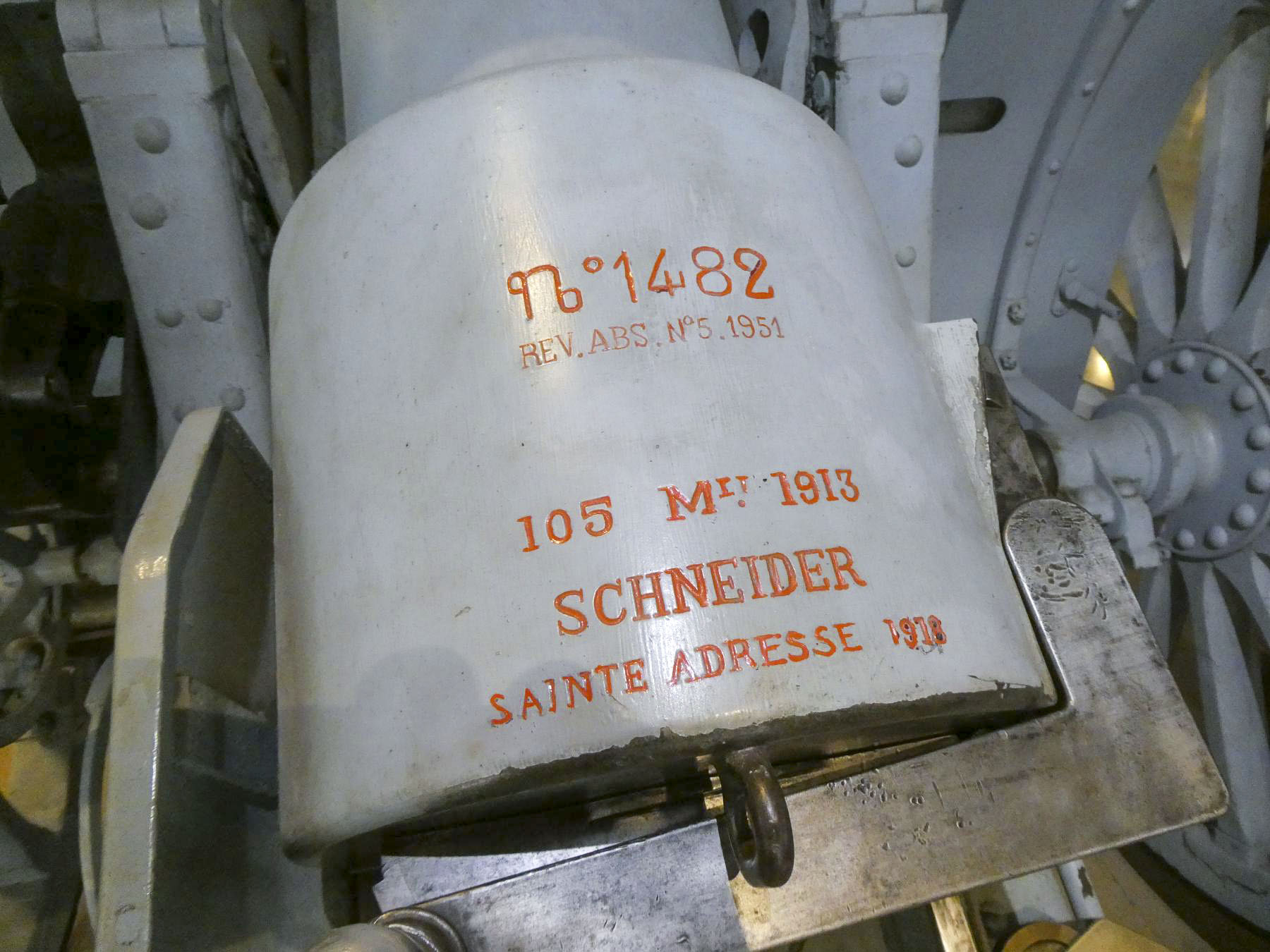

Canon de 105mm Mle 1913 Schneider






Munitions

Obus à balles Mle 1916 (430 balles)

Vitesse initiale : 533 m/s
Masse : 16,92 kg
Portée : 12.350 m


Obus explosif en acier Mle 1914

Vitesse initiale : 547 m/s ou 550 m/s
Ma2se : 15,91 kg ou 15,64 kg
Portée : 11.800 m ou 11.500 m


Obus explosif en acier Mle 1914 avec oeil Schneider

Vitesse initiale : 562 m/s
Masse : 16 kg
Portée : 12.700 m


Obus traceur en acier Mle 1915

Vitesse initiale : 561 m/s
Masse : 16,82 kg
Portée : 12.350 m


Obus de réglage ou obus toxique en acier (mêmes caractéristiques)

Vitesse initiale : 550 m/s
Masse : 15,64 kg
Portée : 11.800m



Déploiement

Nord-Est

  • 153° RAP (SF Boulay): 8 pièces

  • 159° RAP (SF Mulhouse, SF Altkirch, SD Belfort, SD Montbéliard): 12 pièces

  • 160° RAP (SD Ardennes et place de Metz): 24 pièces

  • 161° RAP (SF Flandres, SF Escaut, SF Maubeuge): 12 pièces

  • 166° RAP (SF Sarre): 12 pièces

  • 169° RAP (SF Montmédy): 24 pièces


Sud-Est

  • 154° RAP (SF Dauphiné et SF Savoie): 8 pièces

  • 157° RAP (SF Alpes-Maritimes): 4 pièces

  • 158° RAP (SF Alpes-Maritimes): 2 pièces

  • 162° RAP (SF Dauphiné): 14 pièces

  • 164° RAP (SF Savoie et SD Rhône): 20 pièces

  • 167° RAP (SF Alpes-Maritimes): 4 pièces






Rédaction

Dominique Diss
