Canon de 220 mm L Mle 1917 Schneider






Description

En 1917, le manque d'artillerie lourde pour le soutien de l'infanterie dans la guerre de position est devenu évident. Un canon d'artillerie lourde de campagne est construit autour d'un tube de 220 mm destiné à l'origine à la Marine. Les 16 premières pièces produites sont livrées en septembre et octobre 1918 et ne participeront pas aux combats avant la fin des hostilités.

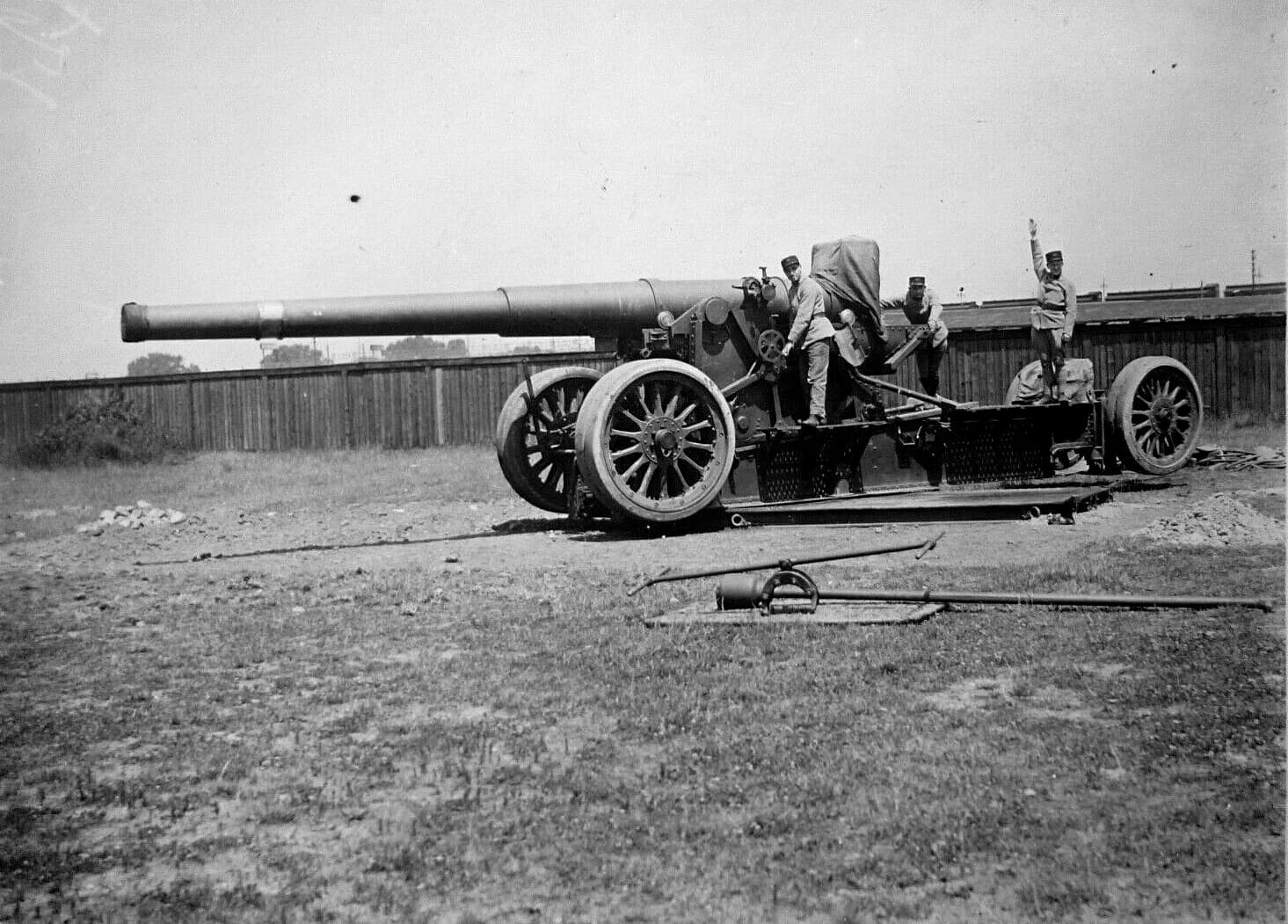

Canon de 220 mm L Mle 1917 Schneider

Canon de 220 mm L Schneider mle 1917



6 pièces sont mobilisées au sein des RAP en 1940, les pièces capturées par les Allemands ont été déployées dans le cadre du mur de l’Atlantique.

220 mm L Mle 1917 Schneider

220 mm L Mle 1917 Schneider en batterie


220 mm L Mle 1917 Schneider

Transport du 220 mm L Mle 1917 Schneider à une voiture


220 mm L Mle 1917 Schneider

Transport du 220 mm L Mle 1917 Schneider à deux voitures




Caractéristiques

Type : Canon d'artillerie lourde de campagne
Calibre : 220 mm.
Nombre de rayures :  92 pas constant à 7 degrés à droit
Longueur totale du canon : 7,700 m (35 calibres)
Longueur de la partie rayée : 6,113 m (20,71 calibres)
Poids du tube avec culasse : 9280 kg
Poids en position de tir : 25880 kg
Poids à tracter : Voiture unique 25880 kg ou voiture canon 13520 kg et voiture affût 16600 kg
Transport : 1 voiture tractée par 2 tracteurs ou 2 voitures tractées chacune par 1 tracteur à 5 km/h
Cadence de tir : 4 coups en 5 minute, 16 coups par heure
Pointage en hauteur : 0 à + 37 degrés
Pointage en direction : 20 degrés1
Temps pour la mise en batterie : 6 heures



Munitions

Obus type D explosif en acier Mle 1916

Vitesse initiale : 770 m/s
Masse : 102,78 kg
Portée : 22.800 m


Obus explosif en fonte aciérée Mle 1918

Vitesse initiale : 754 m/s
Masse : 102 kg
Portée : 21.800 m



Déploiement

Nord-Est


Sud-Est




1- Le pointage peut être aussi modifié de 70 degrés sans modifier le système d’ancrage par changement d’orientation du châssis-sellette. Il faut toutefois compter 1 heure au minimum pour cette opération.




Rédaction

Dominique Diss
