Mortier Brandt de 81 mm modèle 27/31

(81 mle 27/31)

Le mortier Brandt de 81 mm modèle 27/31 est une arme dérivée du modèle britannique Stokes de 3,2 pouces. Amélioré par Edgar Brandt et construit sous licence par les établissements Brandt, il fut copié par de nombreux pays.

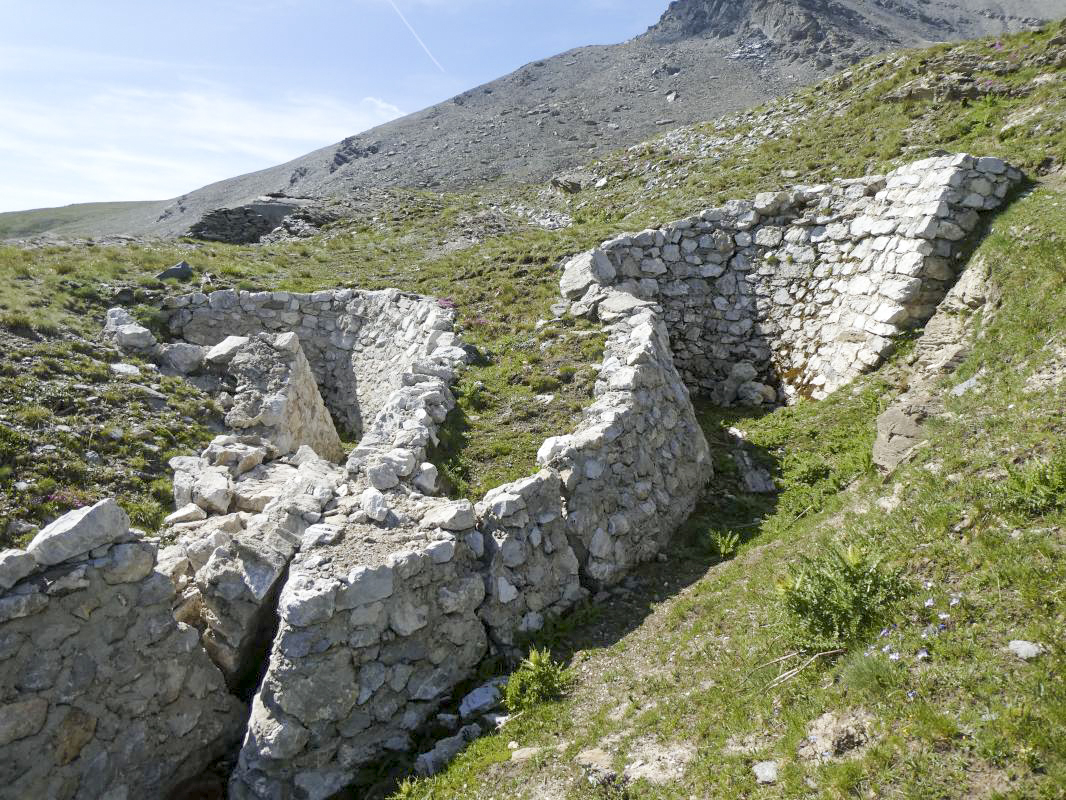

L’arme est réglementaire dans l’armée française a partir des années 30 et il fut notamment utilisé en 1940 dans les Alpes, de nombreux avant-postes et certain ouvrages (Rimplas, Castillon..) disposaient d’emplacements extérieurs aménagés pour deux mortiers.

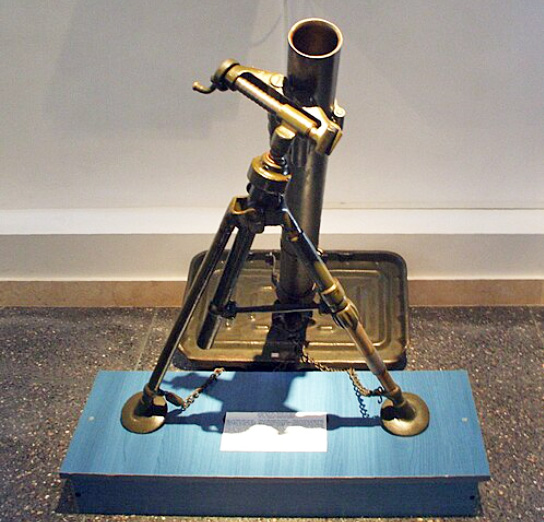

Mortier de 81 mm

Description

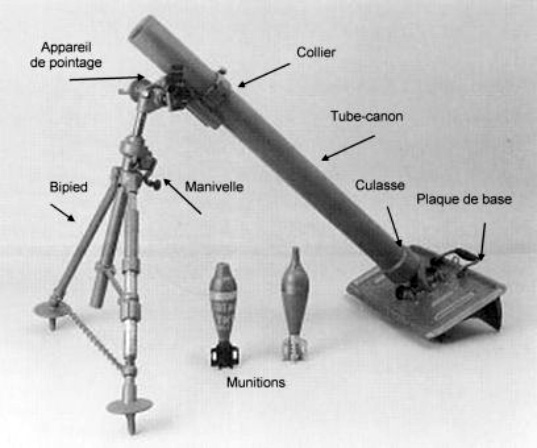

le mortier Brandt de 81 mm mle 27/31 est une arme collective à tir courbe et tir indirect. Le canon est à âme lisse, la culasse est fixe, vissée à demeure sur le canon; le percuteur est fixe, vissé dans la culasse.
Le chargement de l’arme se fait par la bouche et la munition est mise à feu en tombant sur le percuteur fixe.

L'arme est dotée d'une plaque de base et de pieds permettant de l'utiliser sur tous les terrains, facilitant son déploiement en montagne. Le bipied permet de compense le devers du terrain et le pointage se fait en hauteur et en direction par deux manivelles.

Le mortier Brandt de 81 mm est transportable à dos d’homme en trois fardeaux de 20 kg environ: le tube de 20,5 kg, le bipied avec son collier disjoncteur de 18,2 kg, la plaque de base pour amortir le recul du canon lors du tir 20,5 kg.

Le service de l’arme fait appel à trois servants: un chef de pièce, un pointeur et un chargeur.

Caractéristiques

Calibre : 81,4 mm
Poids : 57,300 kg
Tube : 1,113 mètre
Champ de tir vertical : de 45 à 80 degrés
Champ de tir horizontal : de 145 à 230 millièmes selon la hausse
Portée maximale :
- 2700 m avec le projectile FA 32
- 2000 m avec le projectile FA 24/27
- 1100 m avec le projectile GC 1935
Cadence de tir maximale: 18 coups/minute

Munitions

Le mortier utilisait les munitions suivantes :

Munition légère :

Projectile FA 24/27 ou obus FA 1932
Poids de 3,250 kg, empennage à 8 ailettes pour le FA 24/27 et 6 ailettes pour le FA 32
La munition peut être chargée en explosif ou en matériau fumigène

Munition à grande capacité :

Projectile M 1935 (ou FA 1935 GC)
Poids de 6,900 kg

Rédaction:

Daniel Ellena

Sources :

Wikiwand
Musée de la résistance en ligne
Les armes du soldat français en 1940
