Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Lieu-dit / Parcelle
Massif du Biesenberg
Coordonnées
49.048373 - 7.541798
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie

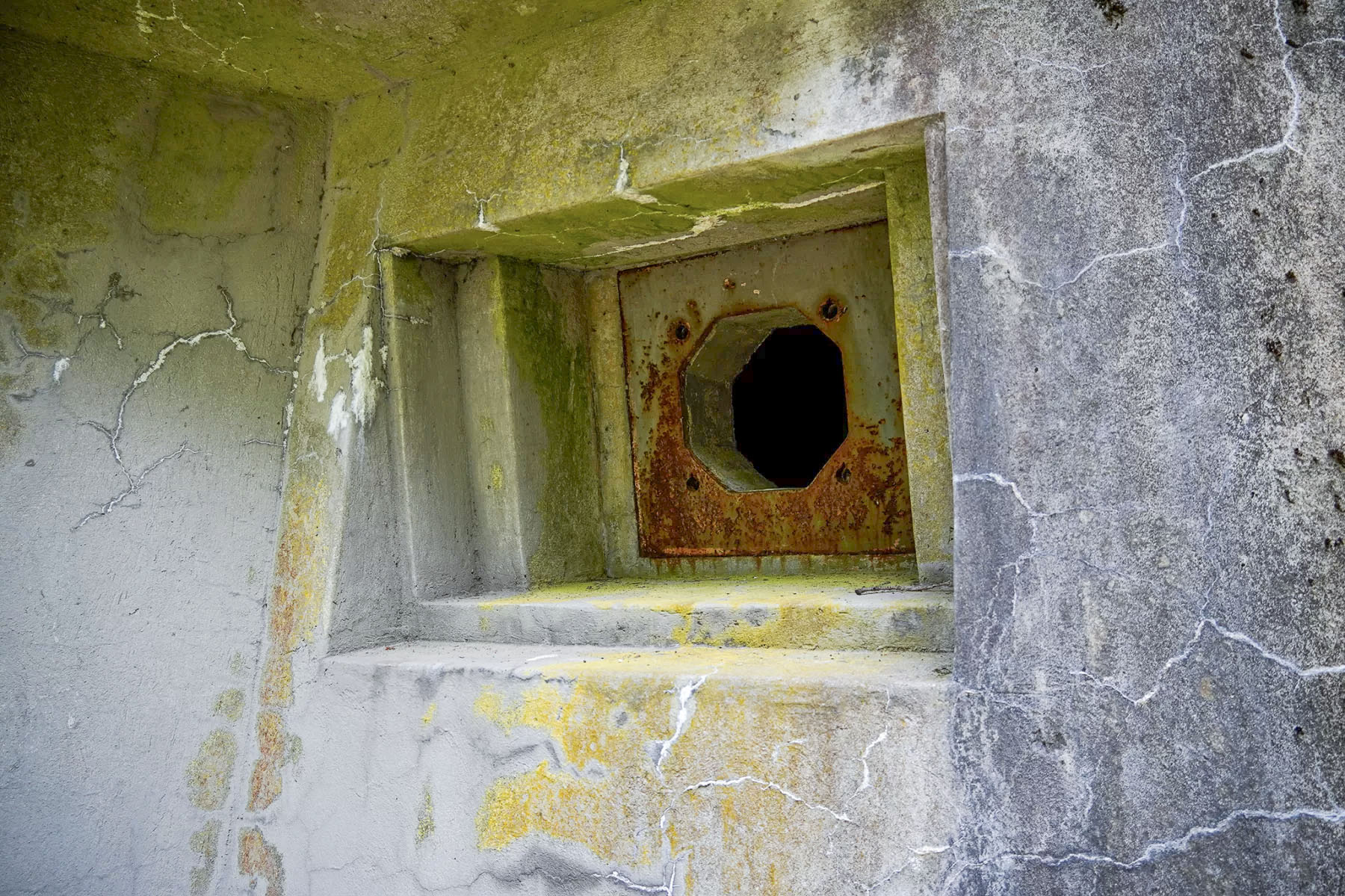

- 2 embrasures FM (pour le flanquement de l'intervalle) équipées d'une évacuation à douill.
- 2 embrasures FM de défense, 4 goulottes lance grenades

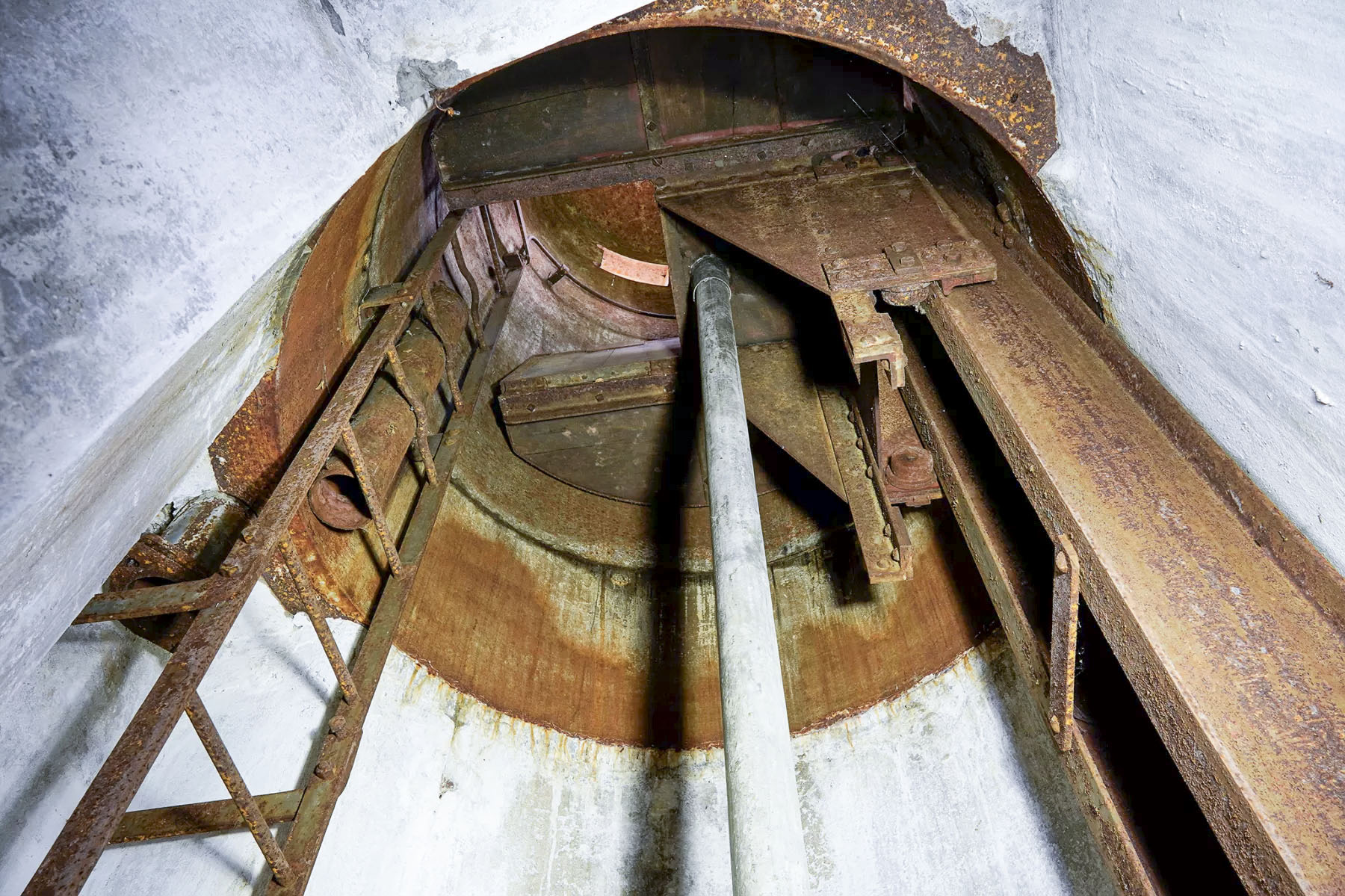

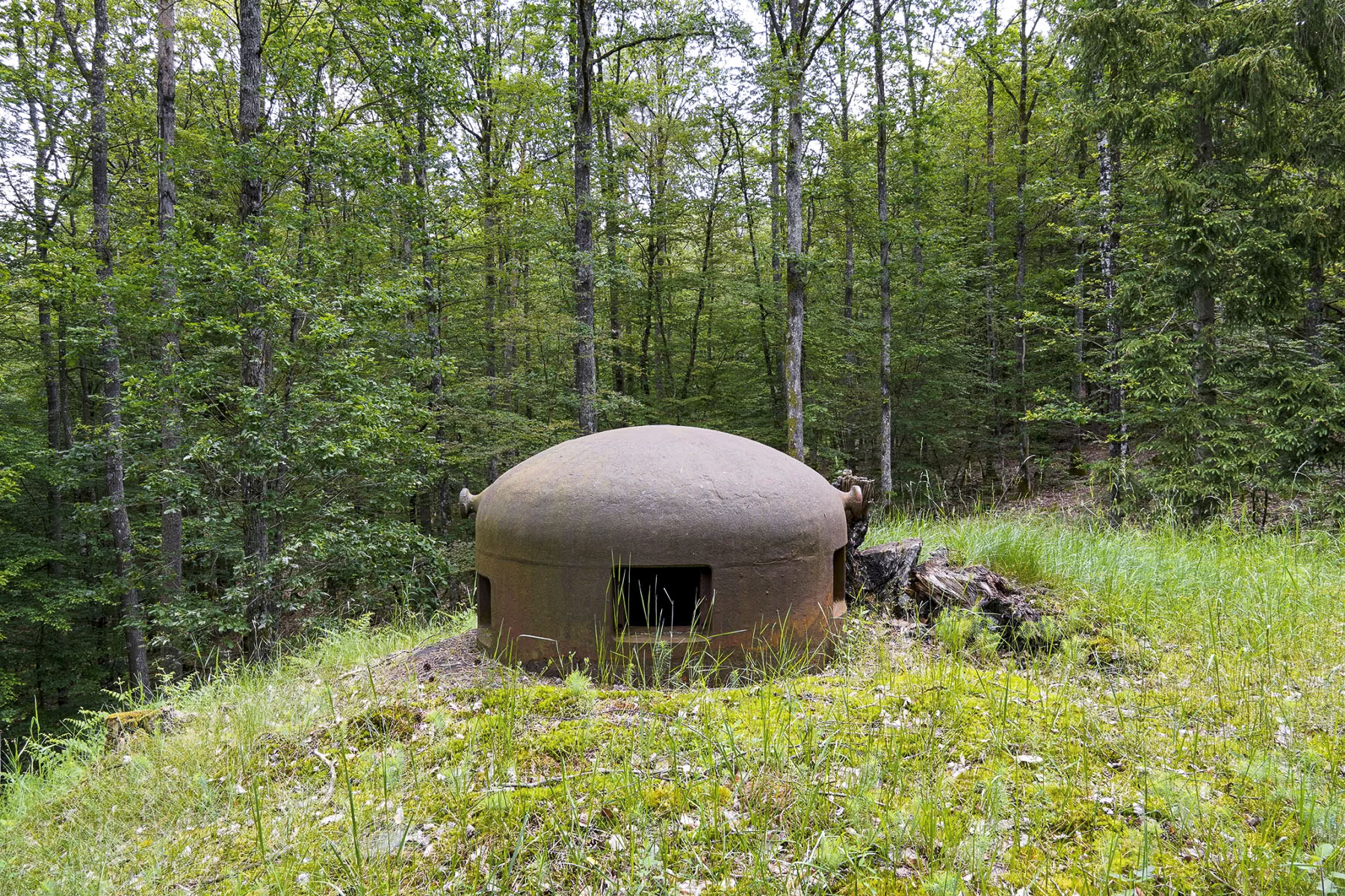

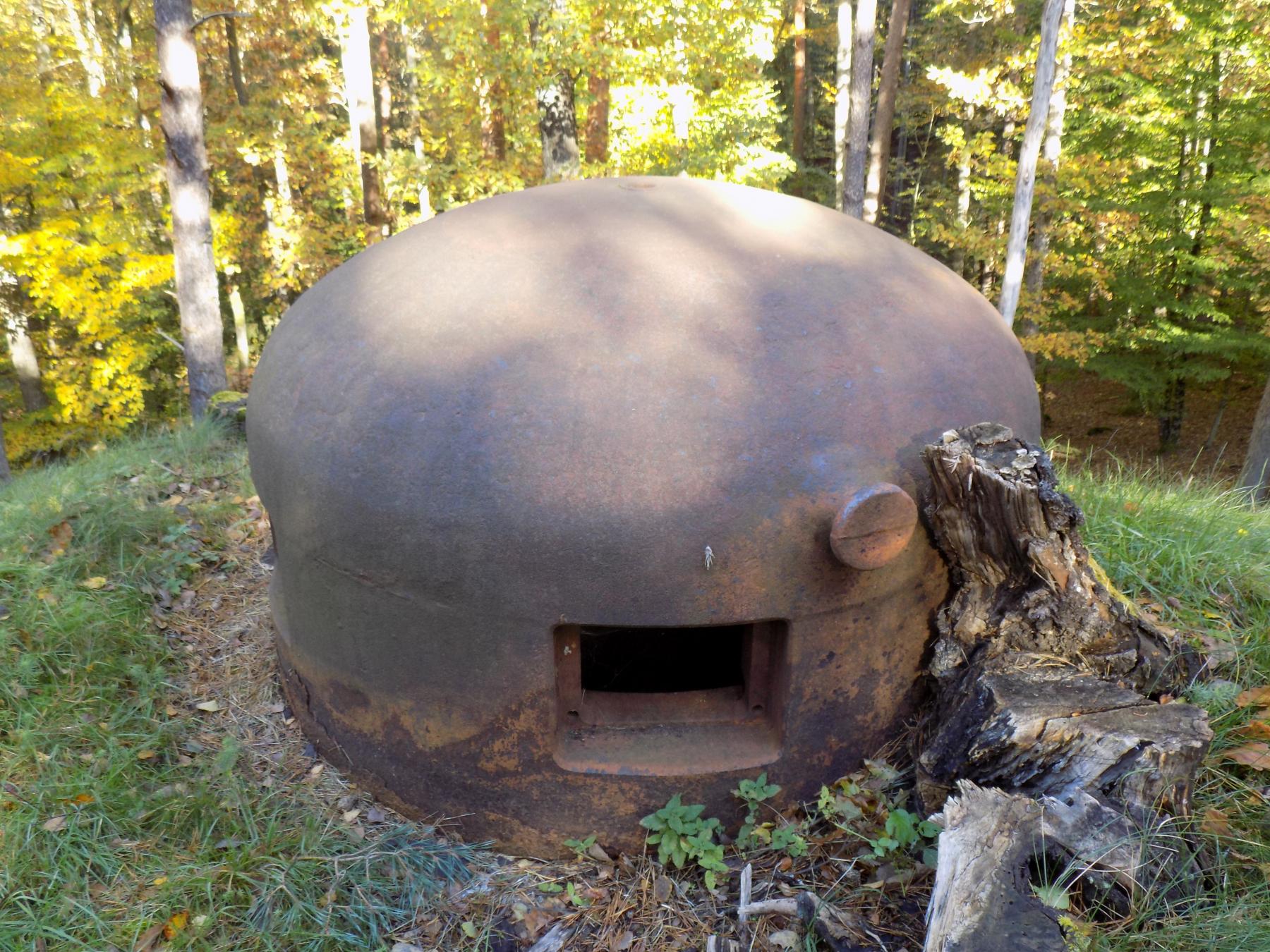

- 1 GFM type A équipé de sa plate-forme, de son mécanisme d'ascension, d'un coffret à douille et d'une prise téléphonique.
CONSTRUCTION, Description

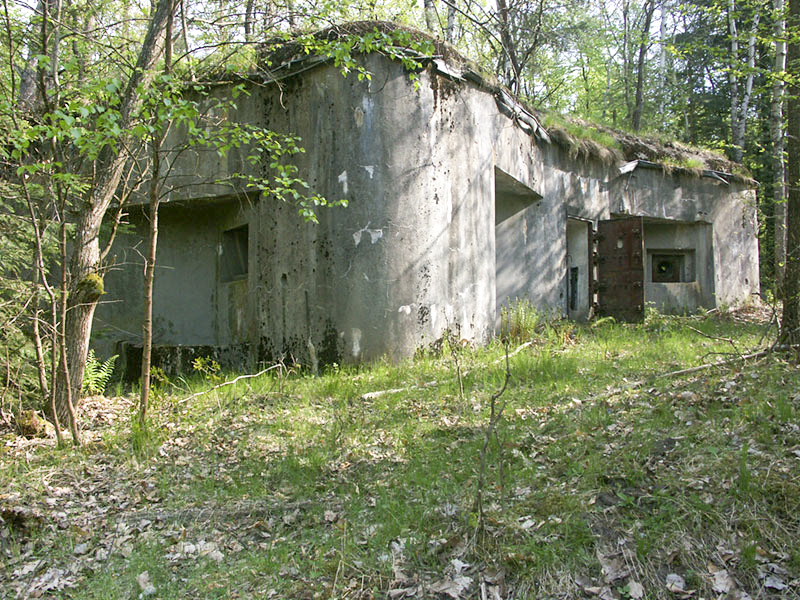

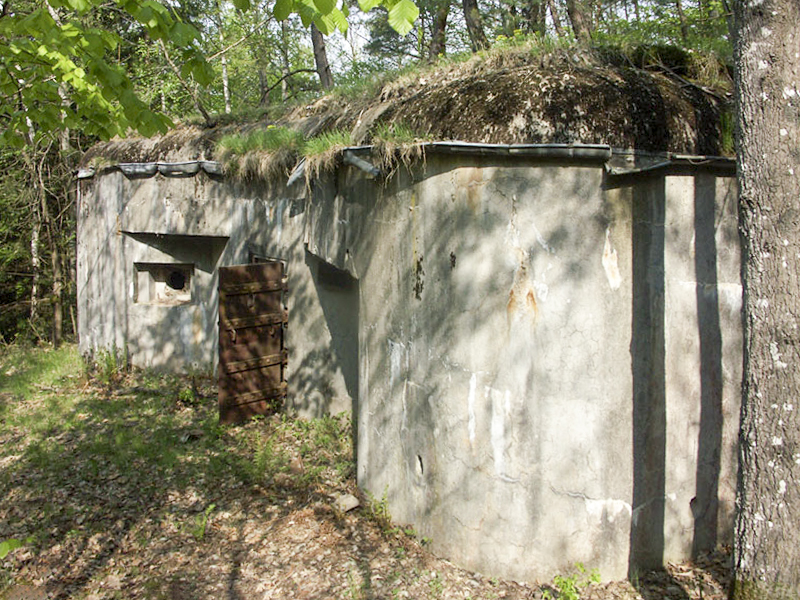

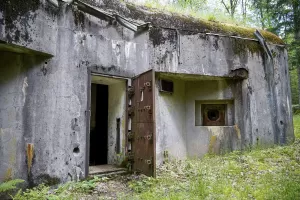

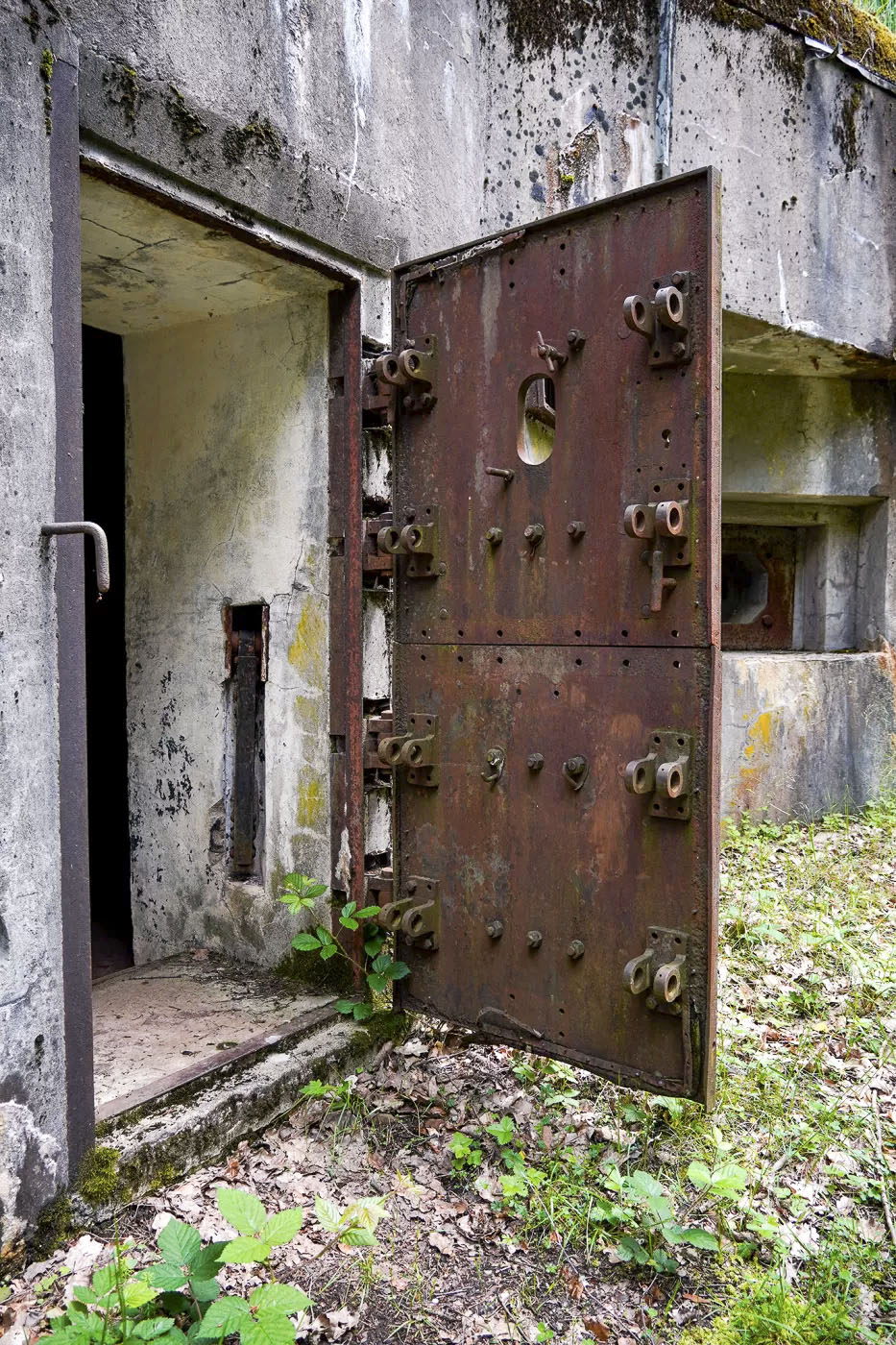

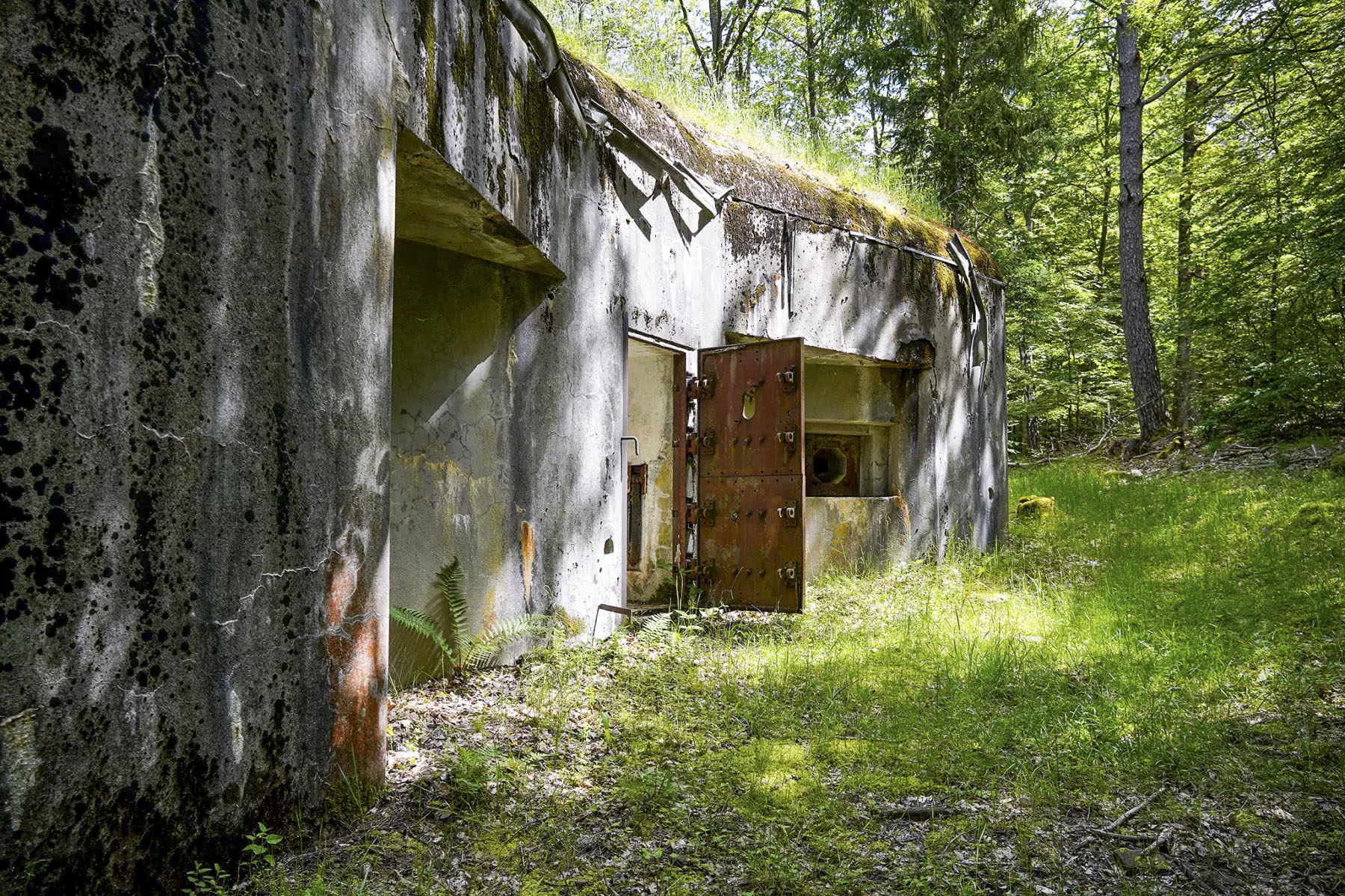

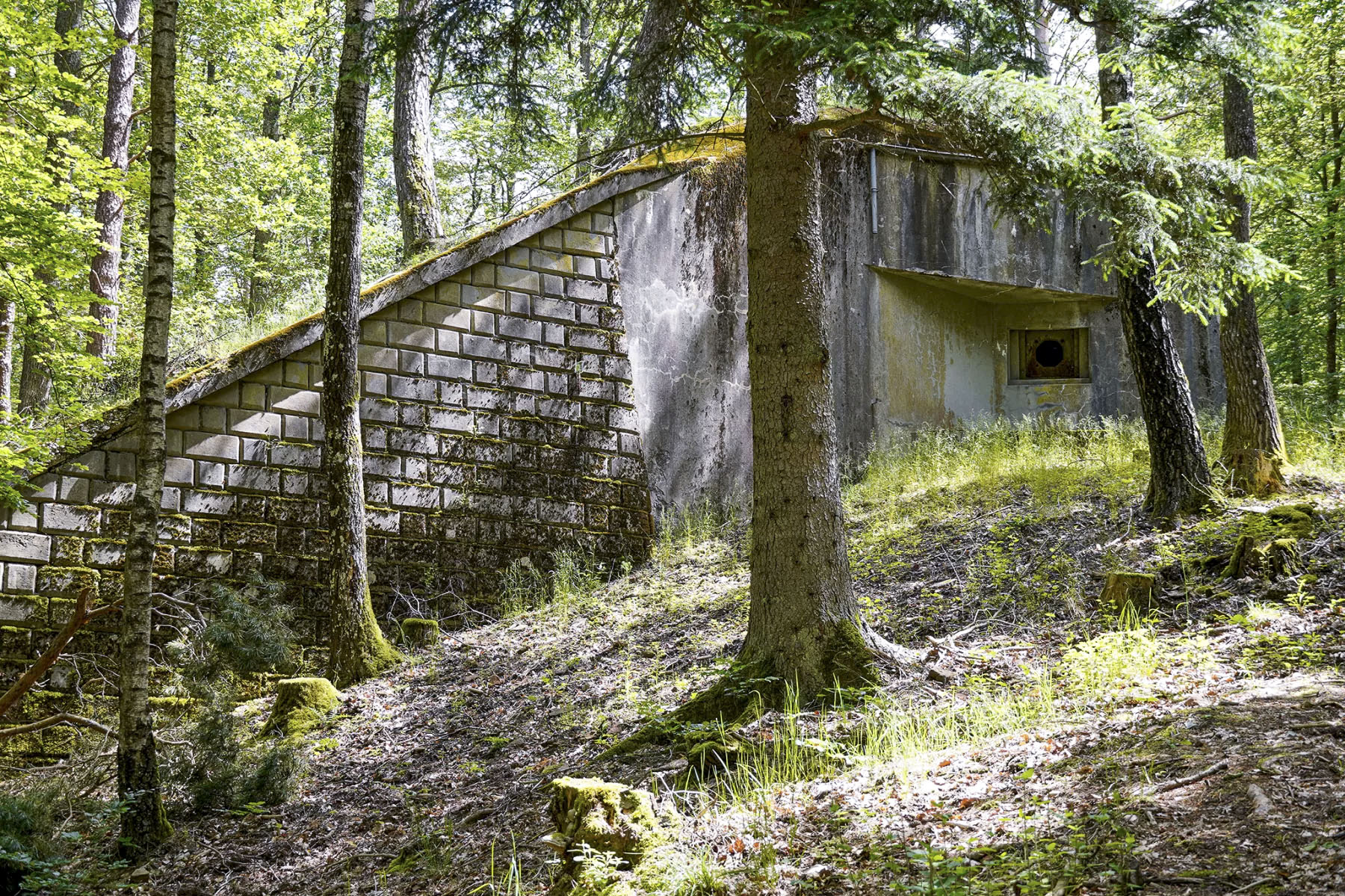

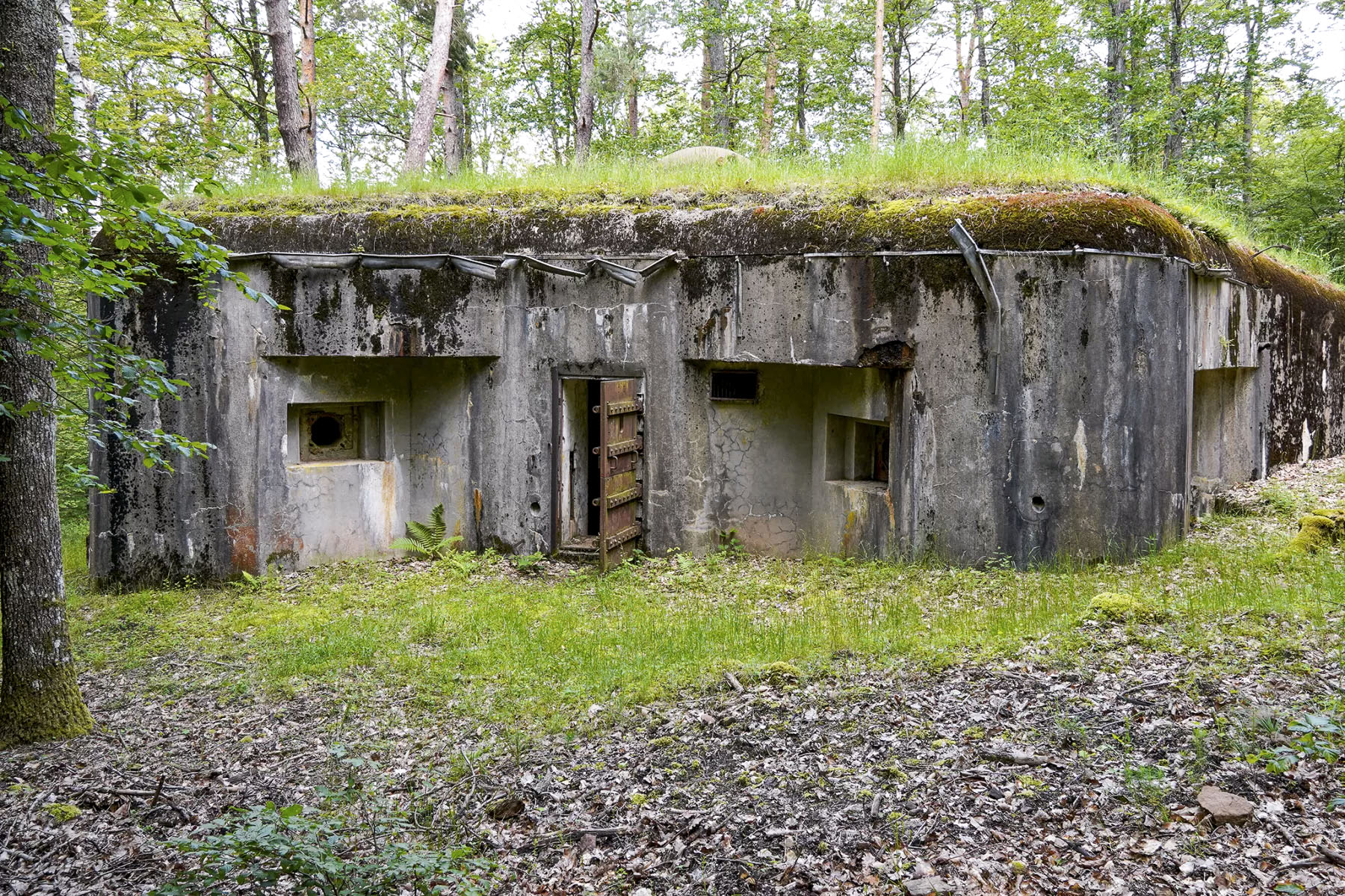

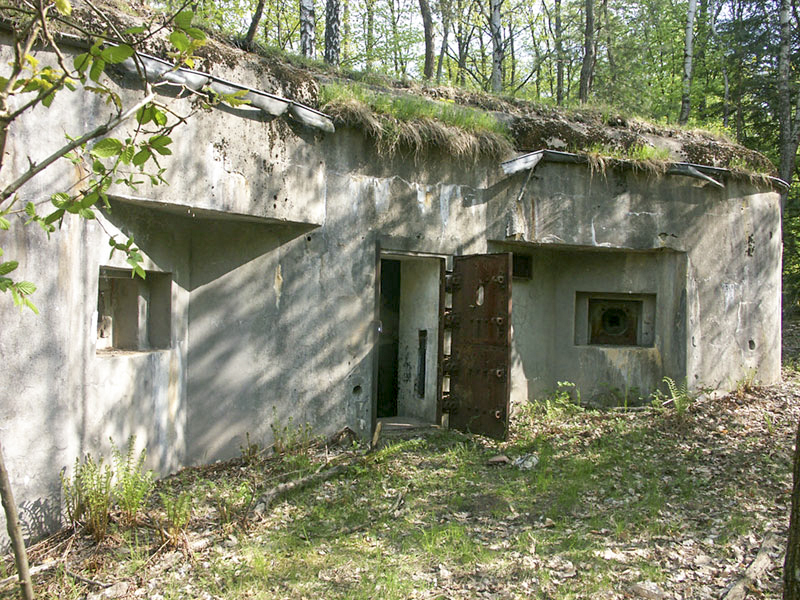

Blockhaus CORF double à étage unique avec une 'chambre d'officier' dans un coin, une fosse à douille, pas de visière sur la porte, une gouttière de récupération d'eau de pluie, un ancrage de filet de camouflage, un mur de soutien.
CONSTRUCTION, Cout
Le total des 7 blockhaus CORF du BIESENBERG est revenu à 3.200.000 Fr à mi-1935.
CONSTRUCTION, Fresques ou peintures, grafitis
1-3 G215 Ga à l'intérieur du coffret téléphonique.
CONSTRUCTION, Environnement
Escarpements anti-char visibles dans les intervalles entre les blockhaus 1 à 3 et désignés comme fossé anti-char par Roger Bruge.
DENOMINATION, Dénominations alternatives
La numérotation allemande de la casemate était werke 215 H
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné des blockhaus 1, 2 et 3 du BIESENBERG au réseau téléphonique de la fortification Maginot était Ca 472.
Leurs abonnés étaient desservis par le central du blockhaus 2.
EQUIPEMENT, Electrique
Le blockhaus n'est pas doté d'installation électrique. L'éclairage est assuré par des lampes à pétrole murale type lampes de casemate.
EQUIPEMENT, Hydraulique
Un forage de 50 mètres de profondeur et d'un diamètre de 30 cm avec, comme pour tous les puits des blockhaus de BIESENBERG, un bouchon de béton obturant le trou dans la dalle qui a permis le creusement du forage après la construction du gros-oeuvre.
EQUIPEMENT, Mobilier et second œuvre

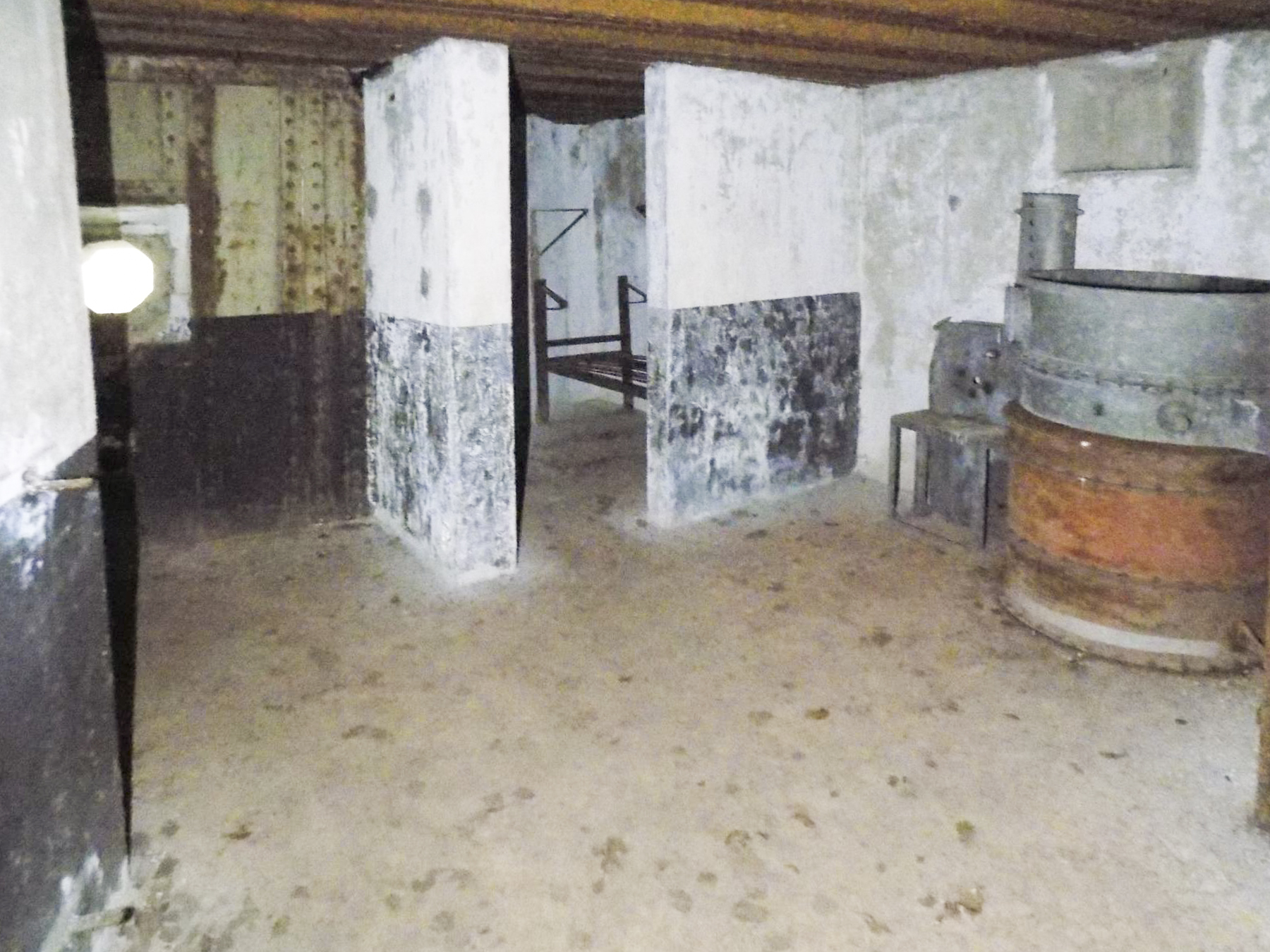

Lit de l'officier, une étagère à FM.
EQUIPEMENT, Sanitaire

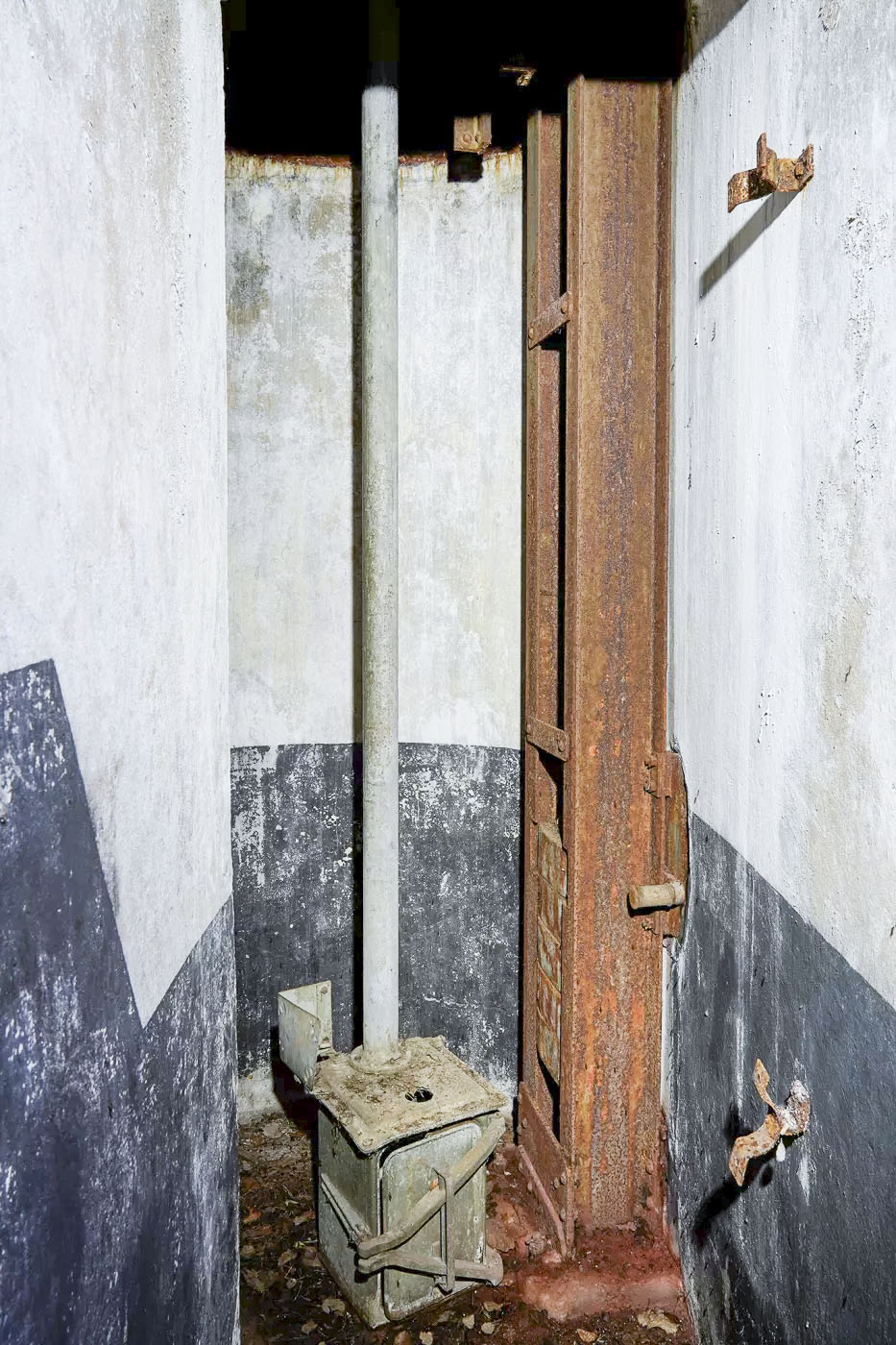

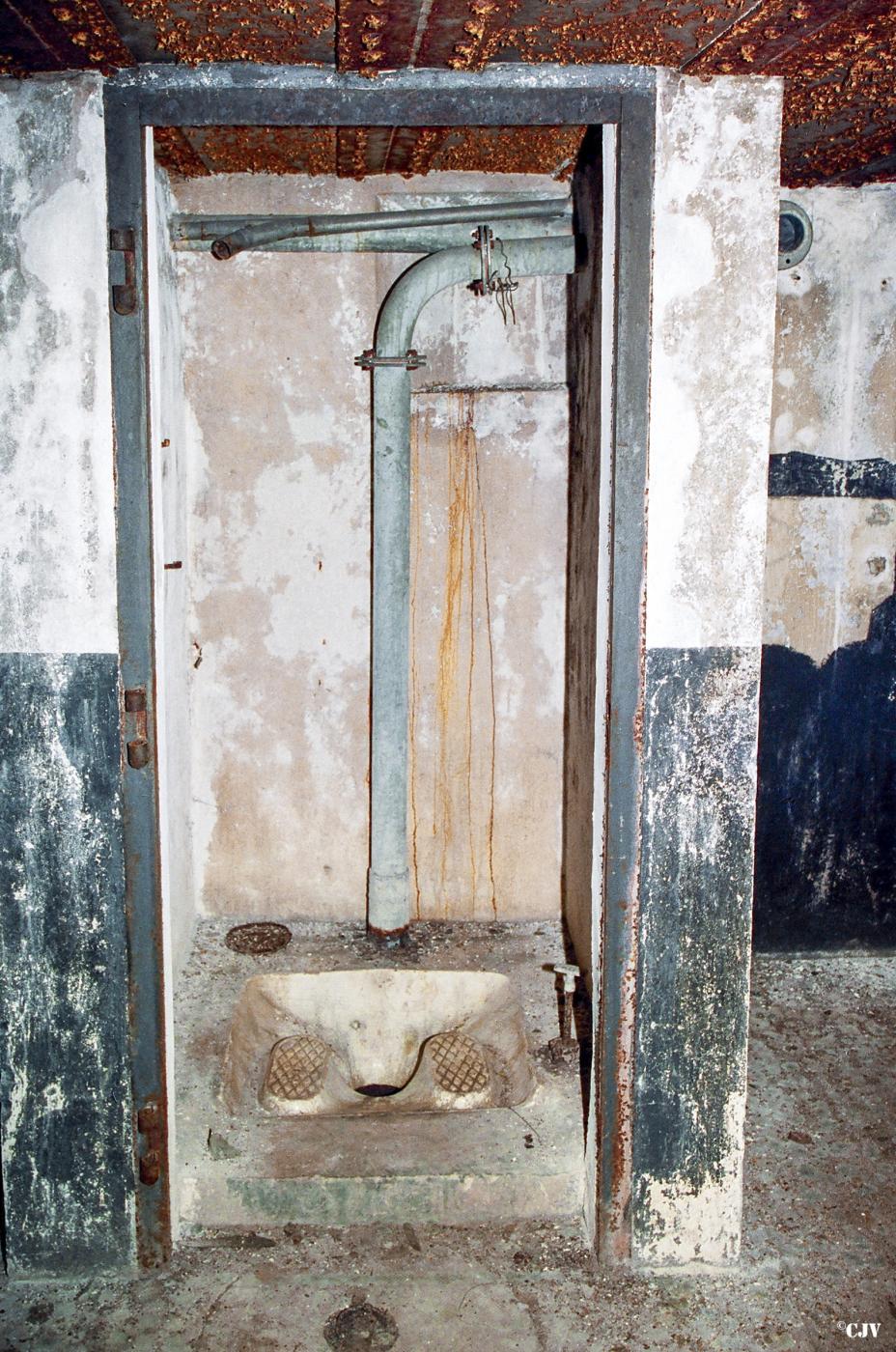

Toilette avec fosse de récupération ventilée, équipée de son agitateur.
EQUIPEMENT, Transmissions
Arrivée téléphonique avec ses conducteurs, le carter pour central, une prise et un support pour piles de téléphone.
Le central de la casemate dessert également les abonnés des casemates 1 et 3.
EFFECTIF, Commandement et/ou unité
Unité : 2º UEC (quartier du Biesenberg)
Cdt l'unité : Lieutenant St-Raymond puis le lieutenant Foll
HISTORIQUE, Construction
Le plan d'implantation particulier des blockhaus 1 à 3 du BIESENBERG est produit le 3 juillet 1932 (dossier 1604/S) par la DTF de Strasbourg et approuvé par DM 3878 2/4-S du 5 septembre 1932.
Le projet initial incluait dans ces blocs un créneau projecteur pour éclairement du champ de tir. La CORF demande à ce que ce créneau soit supprimé, car augmentant fortement le prix et la vulnérabilité du bloc.
Source(s) :
SHD 2V244.
