ERLENMOOS Nord (Avant Poste)
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
STURZELBRONN (57230)
Lieu-dit / Parcelle
Maison forestière d'Erlenmoos
Coordonnées
49.063862 - 7.563489
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Spécificités
Le dispositif de mise à feu dy système de destruction préparée était initialement constitué de deux tubes débouchant directement dans le blockhaus dans lesquels se trouvaient les mèches destinées à l'allumage des explosifs. La combustion des meches générant beaucoup de fumée, il en résultait un enfumement complet du blockhaus.
Ce dispositif a été abandonné et remplacé par un dispositif constitué d'une ouverture traversant la paroi du bloc munie de deux volets intérieurs étanches et d'un volet extérieur.
Les tubes contenant les mèches étaient placés en applique sur la façade extérieure et aboutissaient dans cette réservation.
Une fois les meches allumées, le volet extérieur était laissé ouvert et les volets intérieurs maintenus fermés, empêchant ainsi la fumée de pénétrer dans le blockhaus.
Ce dispositif a été abandonné et remplacé par un dispositif constitué d'une ouverture traversant la paroi du bloc munie de deux volets intérieurs étanches et d'un volet extérieur.
Les tubes contenant les mèches étaient placés en applique sur la façade extérieure et aboutissaient dans cette réservation.
Une fois les meches allumées, le volet extérieur était laissé ouvert et les volets intérieurs maintenus fermés, empêchant ainsi la fumée de pénétrer dans le blockhaus.
CONSTRUCTION, Description
Le blockhaus Nord de l'avant poste d'Erlenmoos est un blockhaus pour arme d'infanterie.
Il est doté de :
- deux créneaux pour fusil mitrailleur
- une goulotte lance grenade
- dispositif de mise à feu du système de destruction préparée
Il est doté de :
- deux créneaux pour fusil mitrailleur
- une goulotte lance grenade
- dispositif de mise à feu du système de destruction préparée
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné téléphonique de l'avant poste d'Erlenmoos est Ap 458
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
Source(s) :
Schéma des transmissions relatives aux dispositifs de mines - Secteur des Vosges
EQUIPEMENT, Ventilation
Le blockhaus était doté d'un ventilateur manuel.
Page n° 10030 mise à jour le 20/01/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18651 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18652 - Taille écran 1000 x 694 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)

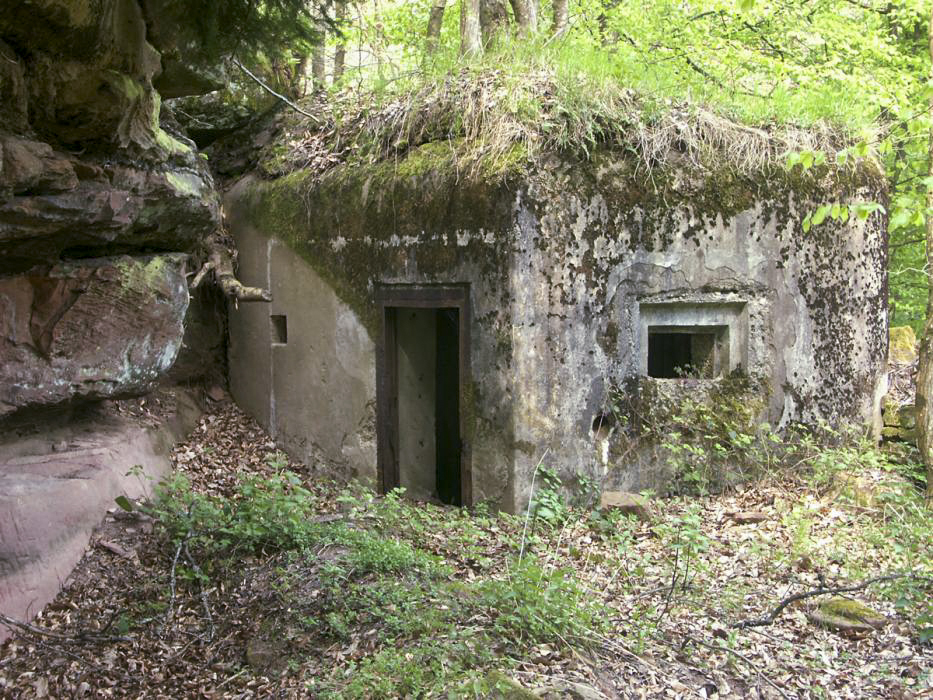

Entrée du blockhaus
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18653 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)

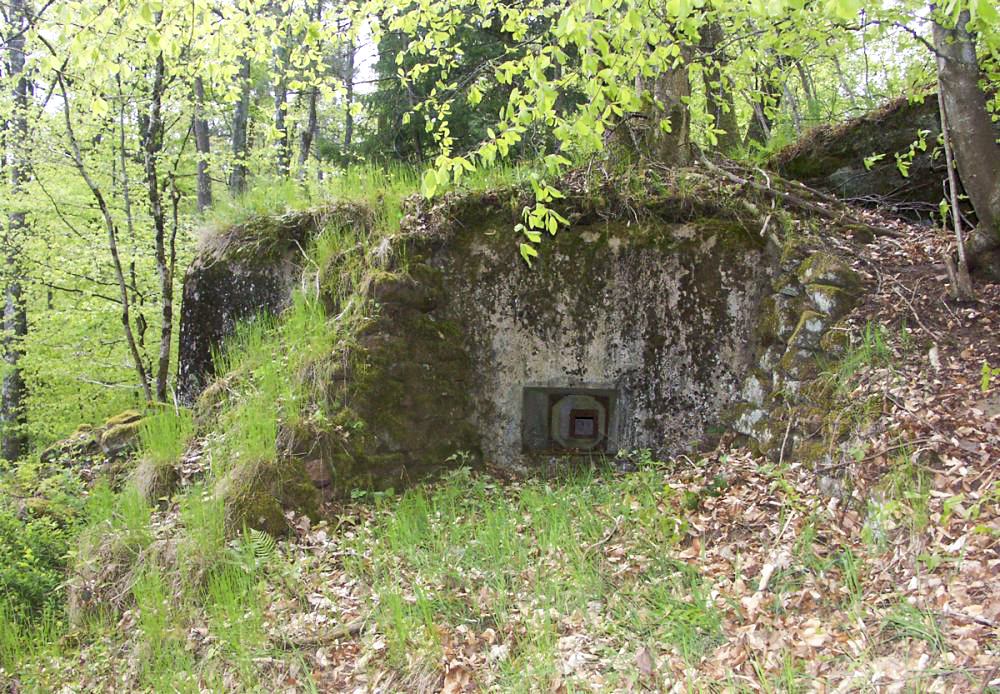

Le premier créneau de tir, la goulotte lance grenade et en bas à gauche les fourreaux pour la mise à feu du dispositif de destruction préparée (ancien dispositif)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18654 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)

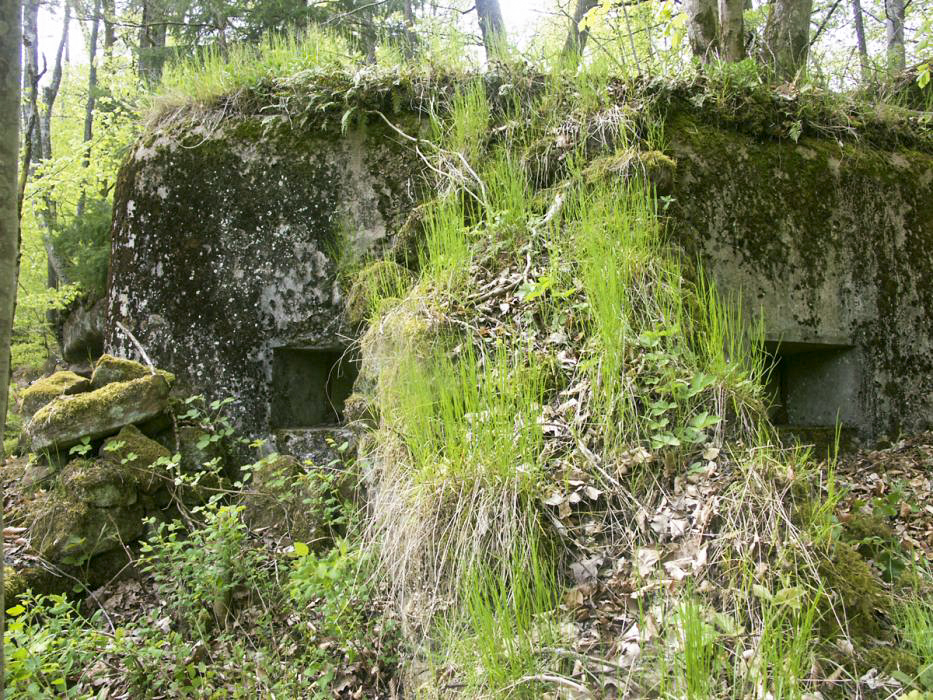

Les deux créneaux de tir et la goulotte lance grenade en position centrale.
Noter le support artisanal du créneau de gauche
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Noter le support artisanal du créneau de gauche
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18655 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
Vue intérieure

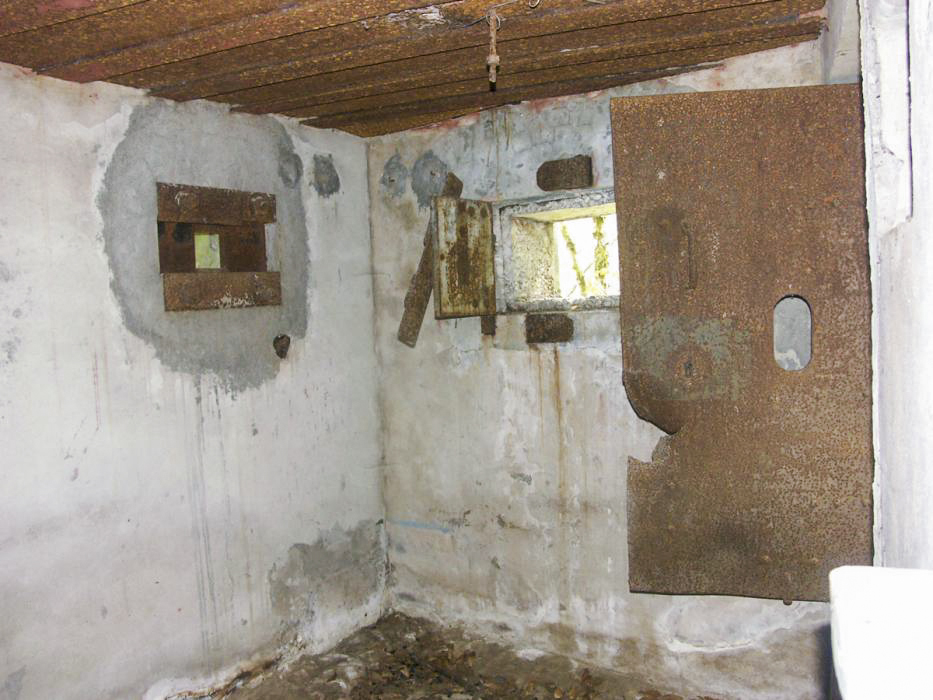

Le créneau de droite avec la porte d'accès et l'ouverture du nouveau dispositif de mise à feu de la destruction préparée
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18656 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Fré Do
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)
Fermeture du nouveau dispositif de mise à feu de la destruction préparée
Auteur : Fré Do
CC BY-SA -Paternité - Partage à l'identique
Auteur : Fré Do
CC BY-SA -Paternité - Partage à l'identique Photo n° 69617 - Taille écran 533 x 800 pixels
Prise le 30 avril 2018 - Déposée le 21/03/2021
Prise le 30 avril 2018 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)

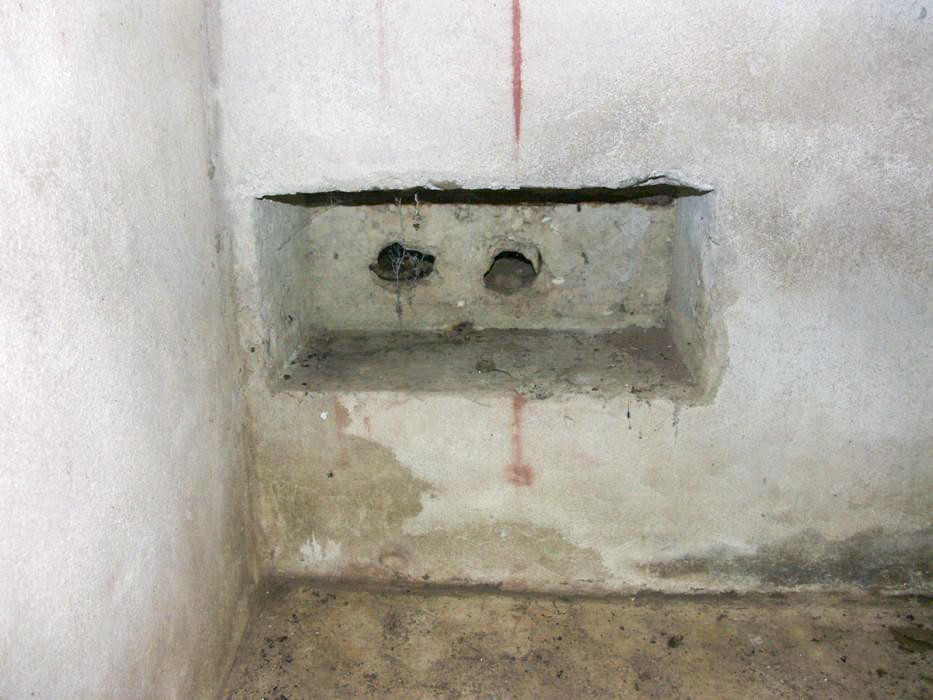

Vue de détail des fourreaux de mise à feu du dispositif de mine préparé.
Ces fourreaux contiennent chacun une des mèches destinées à la mise à feu. Ces mèches sont doublées pour pallier à la défaillance de l'une d'entre elle.
Ce système a été abandonné et remplacé par un nouveau système
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Ces fourreaux contiennent chacun une des mèches destinées à la mise à feu. Ces mèches sont doublées pour pallier à la défaillance de l'une d'entre elle.
Ce système a été abandonné et remplacé par un nouveau système
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18657 - Taille écran 933 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Pascal LAMBERT
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)
Gaine de prise d'air de la ventilation. Les fixations visibles sur la droite sont celles de la prise téléphonique (en bas) et du système de protection fusible (au dessus)
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 18658 - Taille écran 525 x 700 pixels
Prise le 07 mai 2006 - Déposée le 21/03/2021
Prise le 07 mai 2006 - Déposée le 21/03/2021
wikislides - © wikimaginot.eu
Fré Do
ERLENMOOS Nord (Avant Poste) (Blockhaus pour arme infanterie)

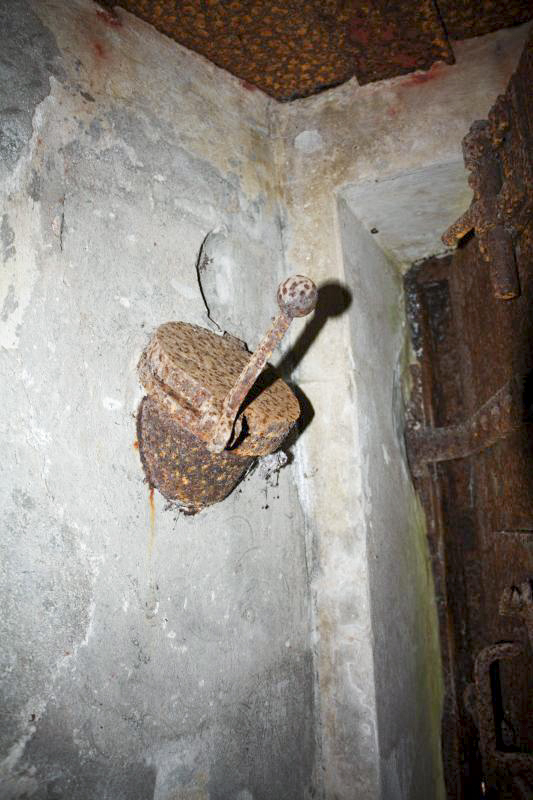

Détail sur goulotte lance grenade
