STEINER FERME
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFAL - SF Altkirch
Maître d'ouvrage
MIL - Commandement
Lieu-dit / Parcelle
Massif du Glaserberg, Steinerhof
Coordonnées
47.451158 - 7.333607
Validité information
Verifié
Niveau de réalisation en 1940
Construit

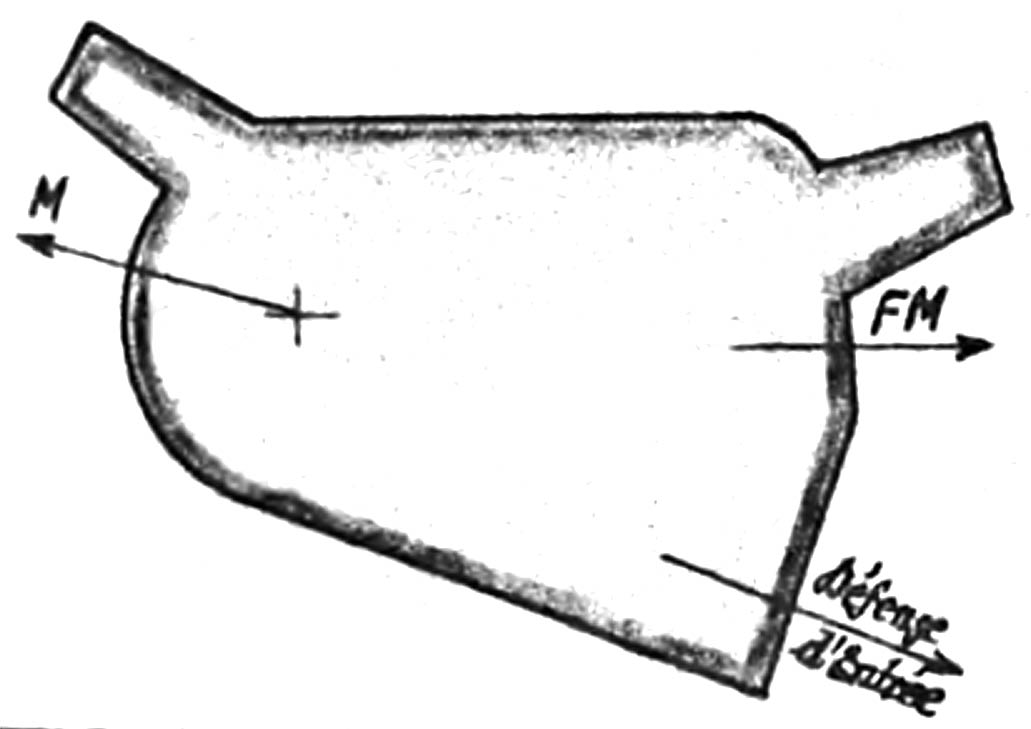

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
- Flanquement Est assuré par une embrasure pour mitrailleuse sur tablette non conservée. Pas de trace de trémie ni de volet.
- Flanquement Ouest vers le Hornis Est assuré par une embrasure pour FM voir pour arme individuelle, sans support décelable. Pas de trémie, volet standard du secteur.
- Protection de l'entrée assurée par une embrasure pour arme individuelle dans la chicane.
Trémie rudimentaire avec cadre bois et volet en tôle légère.
CONSTRUCTION, Cout
Le cout estimé de construction de ce blockhaus était de 159 250 Frs en septembre 1939
Source(s) :
SHD - 6V11102
CONSTRUCTION, Description
Blockhaus MOM à flanquement 'double', inachevé (seul le gros oeuvre et quelques cuirassement mis en place) avec une entrée homme en chicane et un petit local.
Les embrasures sont logées dans des recoins desservis par le local.
La dalle à environ 1m d'épaisseur, les murs exposés guère plus, les murs non exposés environ 80cm.
Le flanquement principal (mitrailleuse) est à gauche, vers l'Est.
EQUIPEMENT, Transmissions
Arrivé téléphonique sous la forme de trois tube métalliques qui émergent du radier au niveau de l'embrasure mittrailleuse
EQUIPEMENT, Ventilation
Une ventilation naturelle est prévue par l'intermédiaire d'une gaine de ventilation qui franchit la chicane d'entrée (aspiration), pour le passage de la porte, et d'une trappe de ventilation qui émerge sur la dalle (refoulement). Cette dernière semble inachevé, le débouché de la trappe devait se faire par une chicane coulée ou maçonnée
HISTORIQUE, Construction
Le projet technique de l'ensemble de la position est approuvé le 13 Février 1939 (note 591/S). Le cout correspondant à ce blockhaus est de 159.250 Fr. Au 5 Aout 1939, le gros oeuvre - réalisé par la MOM - est achevé et le marché pour les cuirassements et équipements a été passé.
Source(s) :
SHD - 6V11102
Page n° 10088 mise à jour le 04/04/2024 -
© wikimaginot.eu 2024
Photos d'époque

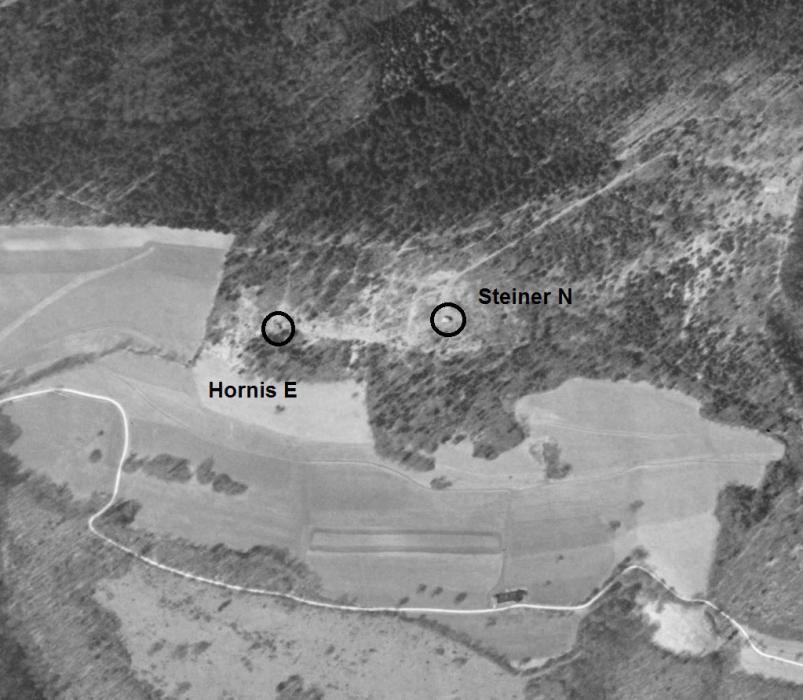

Auteur : IGN - Géoportail 1956
remonterletemps.ign.fr
Photos actuelles
Auteur : AALMA - www.lignemaginot.com

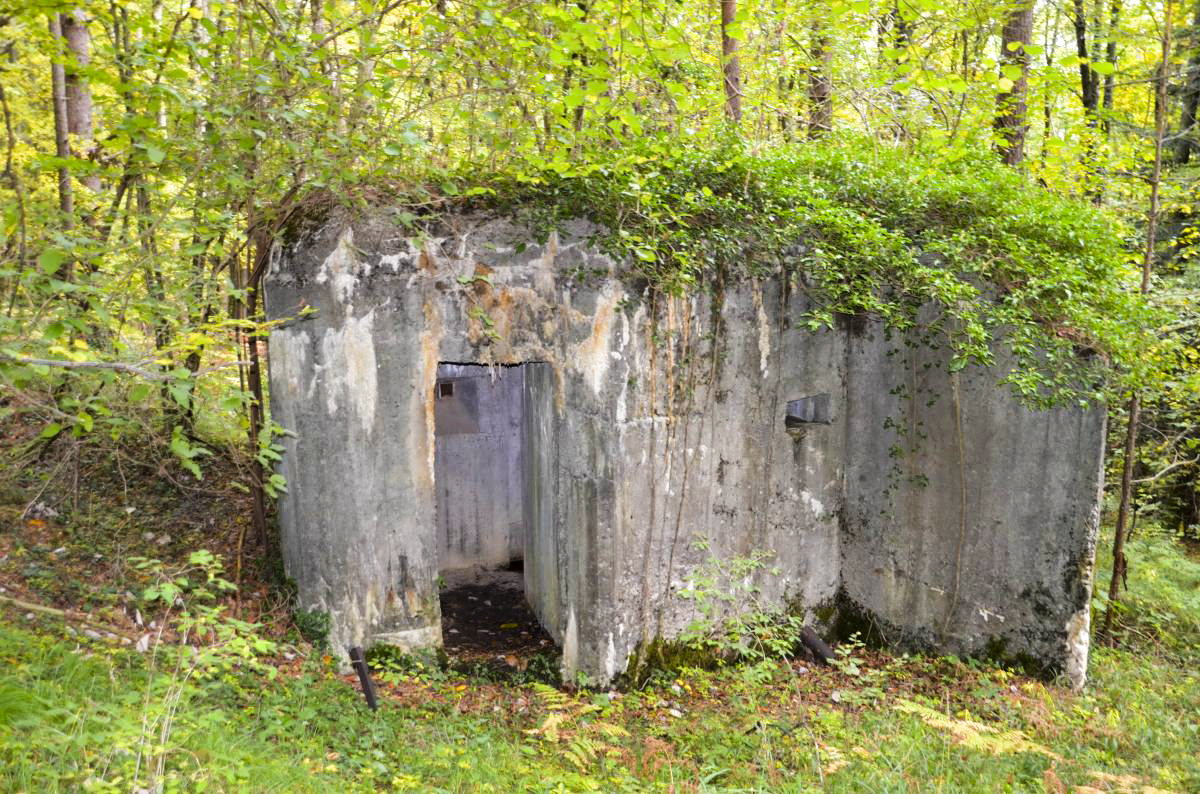

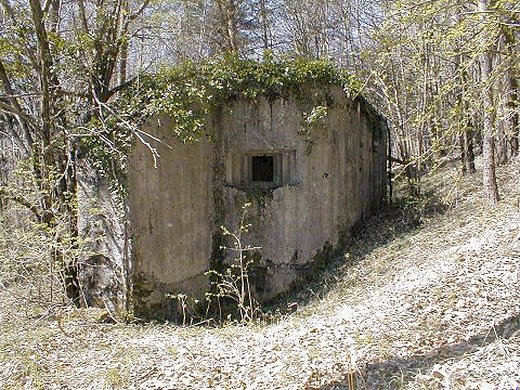

Façade avec créneau de tir mitrailleuse
Auteur : D. Froehly

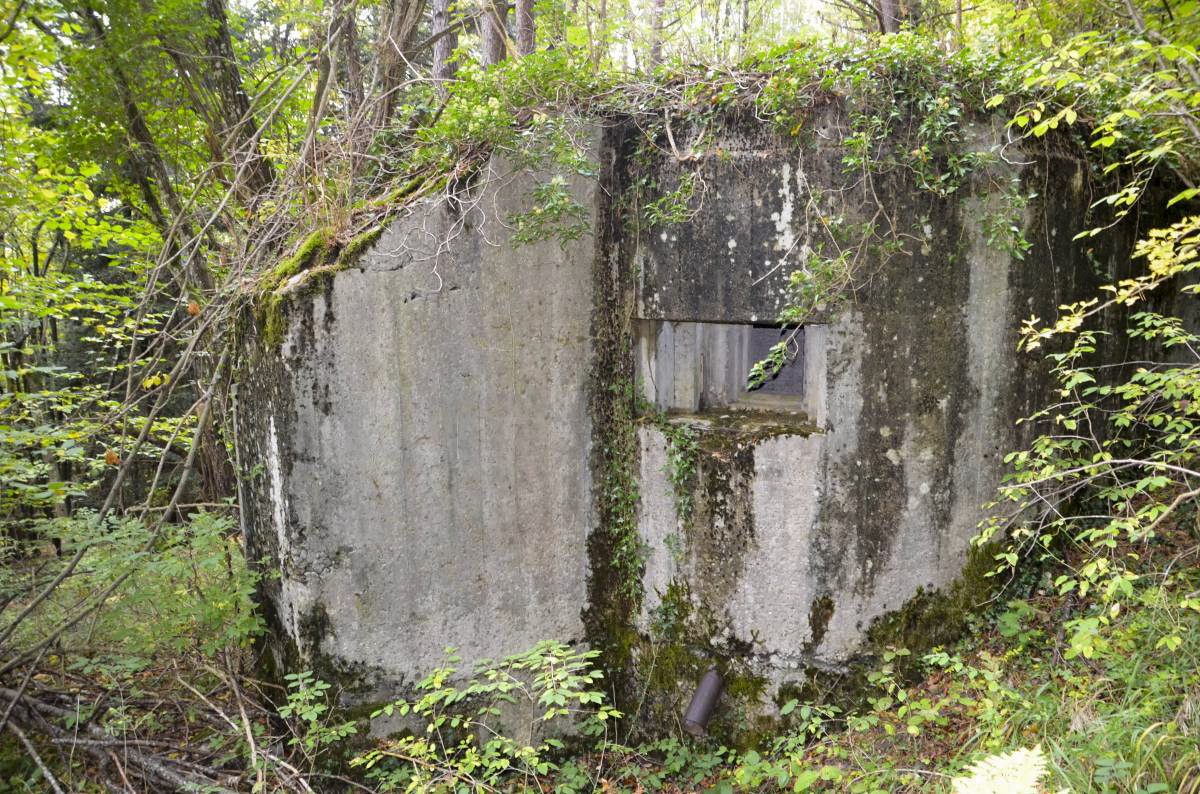

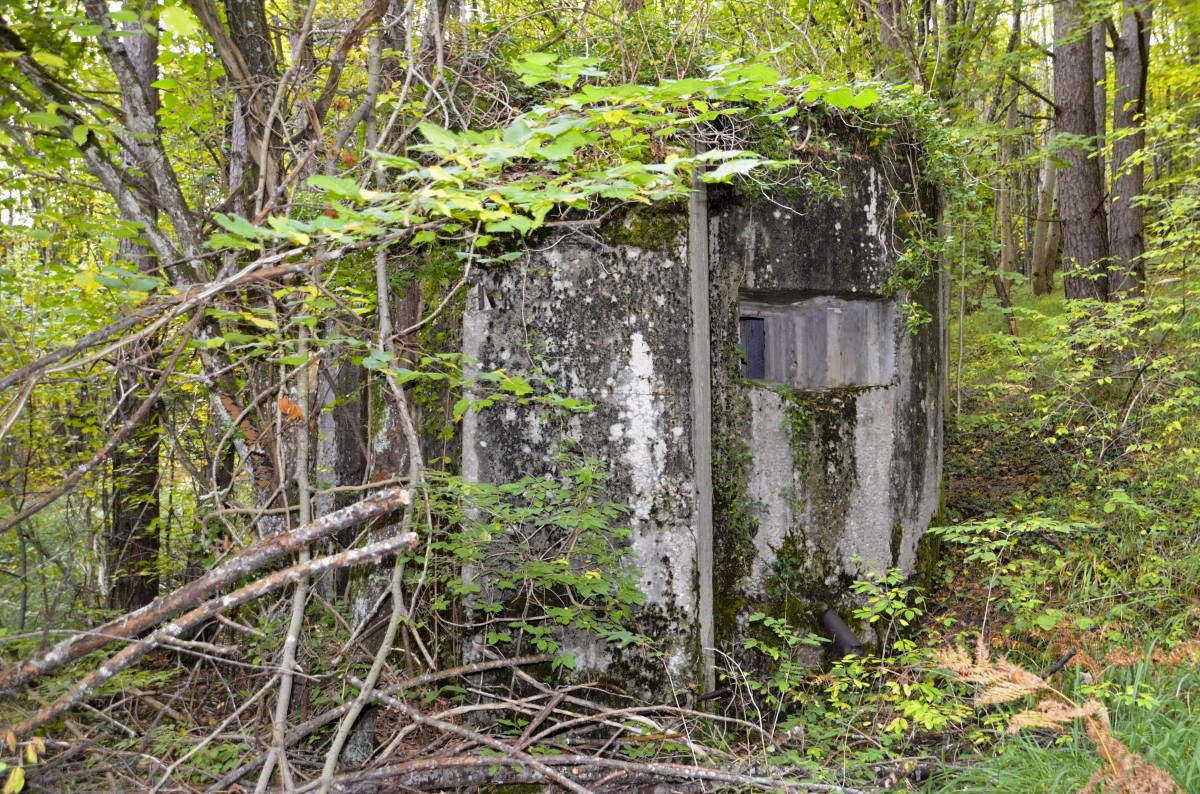

Façade avec créneau de tir mitrailleuse
Auteur : D. Froehly
Auteur : D. Froehly
Auteur : D. Froehly
Auteur : D. Froehly

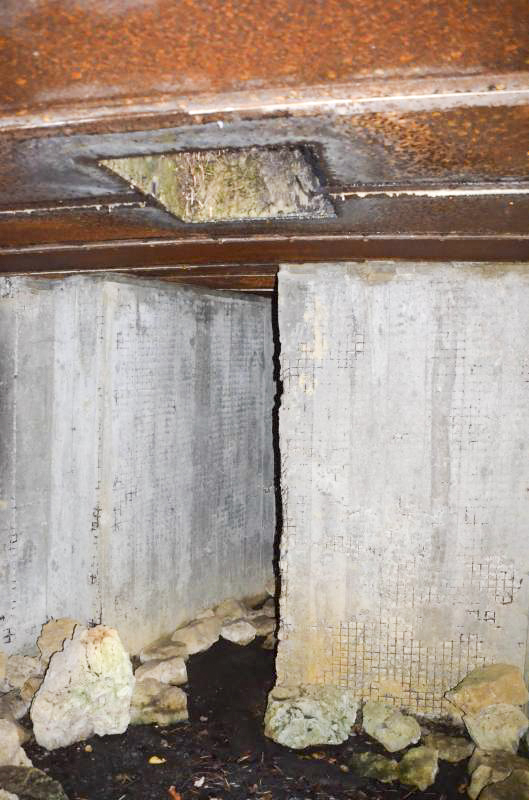

Couloir d'accès et son créneau de défence
Auteur : D. Froehly

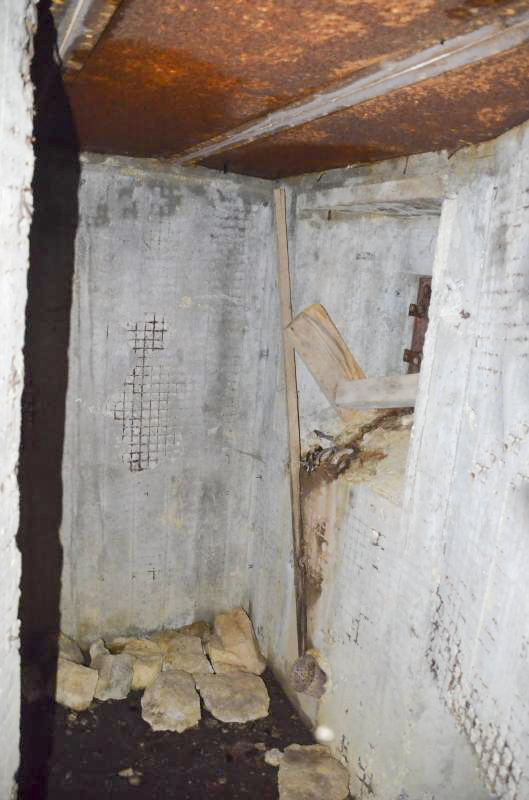

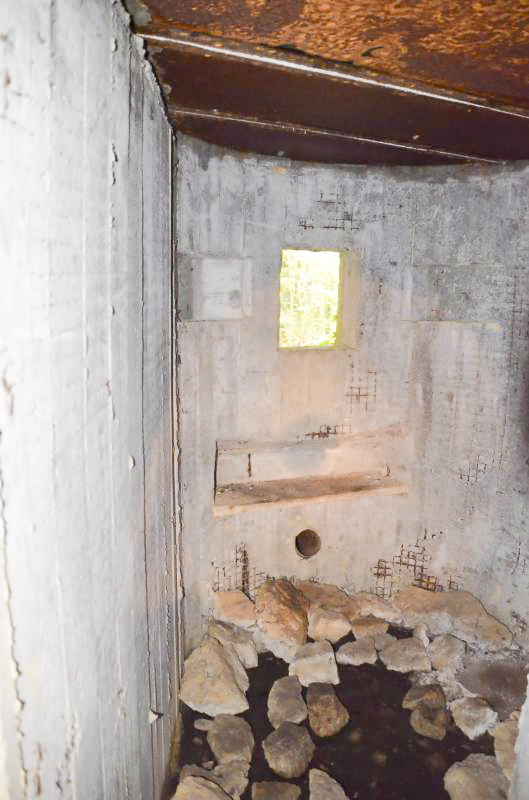

Petite pièce avec créneau FM
Auteur : D. Froehly

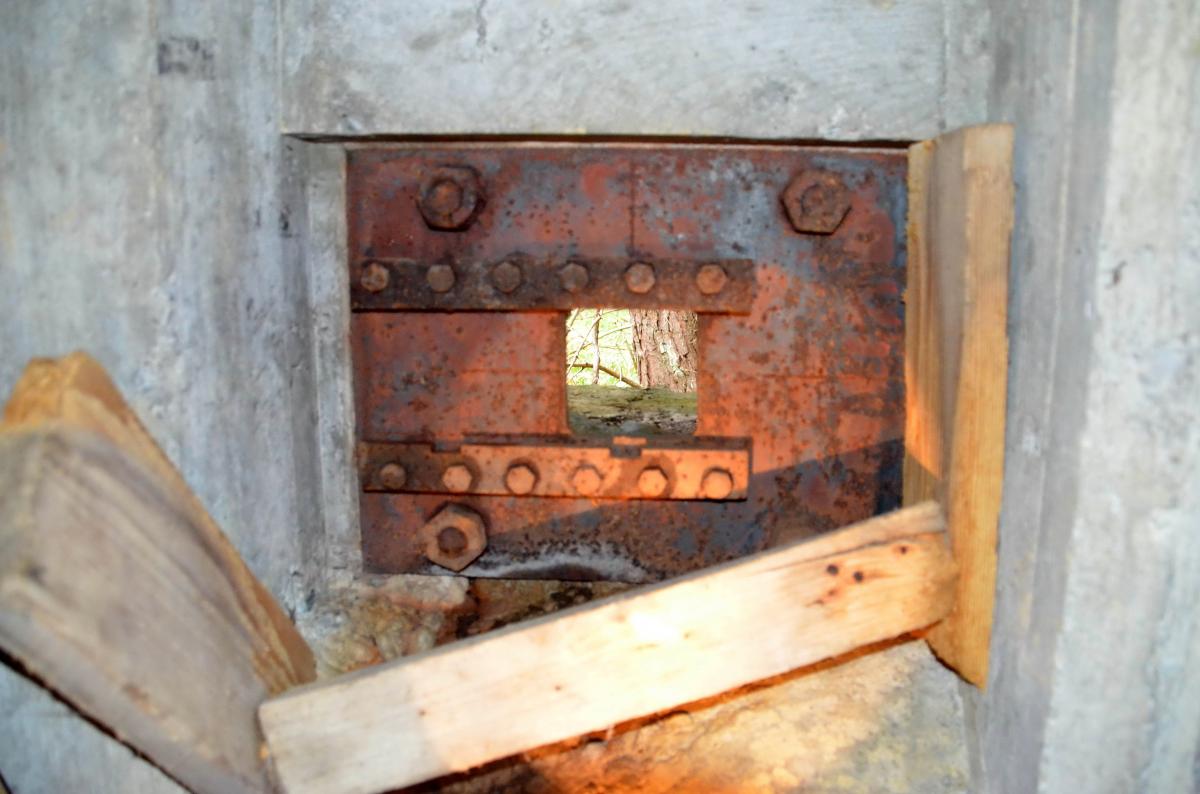

Trémie du créneau FM
Auteur : D. Froehly
Autre petit pièce et couloir, avec cheminé d'évacuation
Auteur : D. Froehly

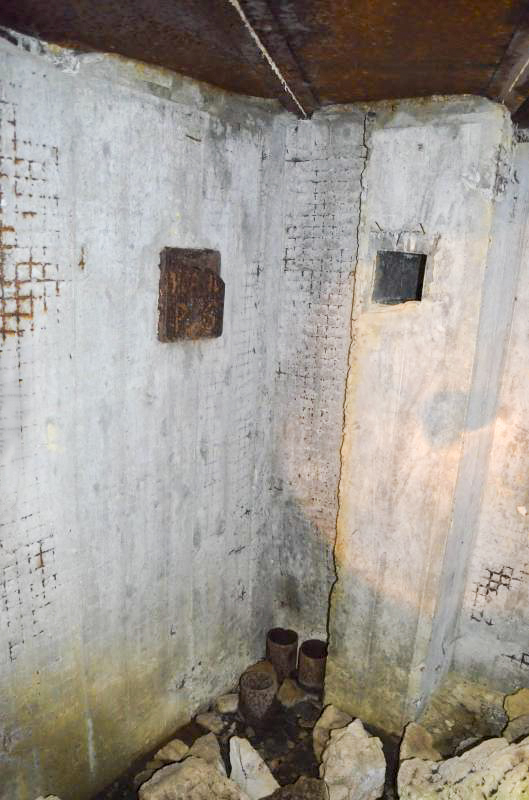

Trémie de tir FM donnant sur l'entrée. Aération et gaine d'arrivée de cables
Auteur : D. Froehly

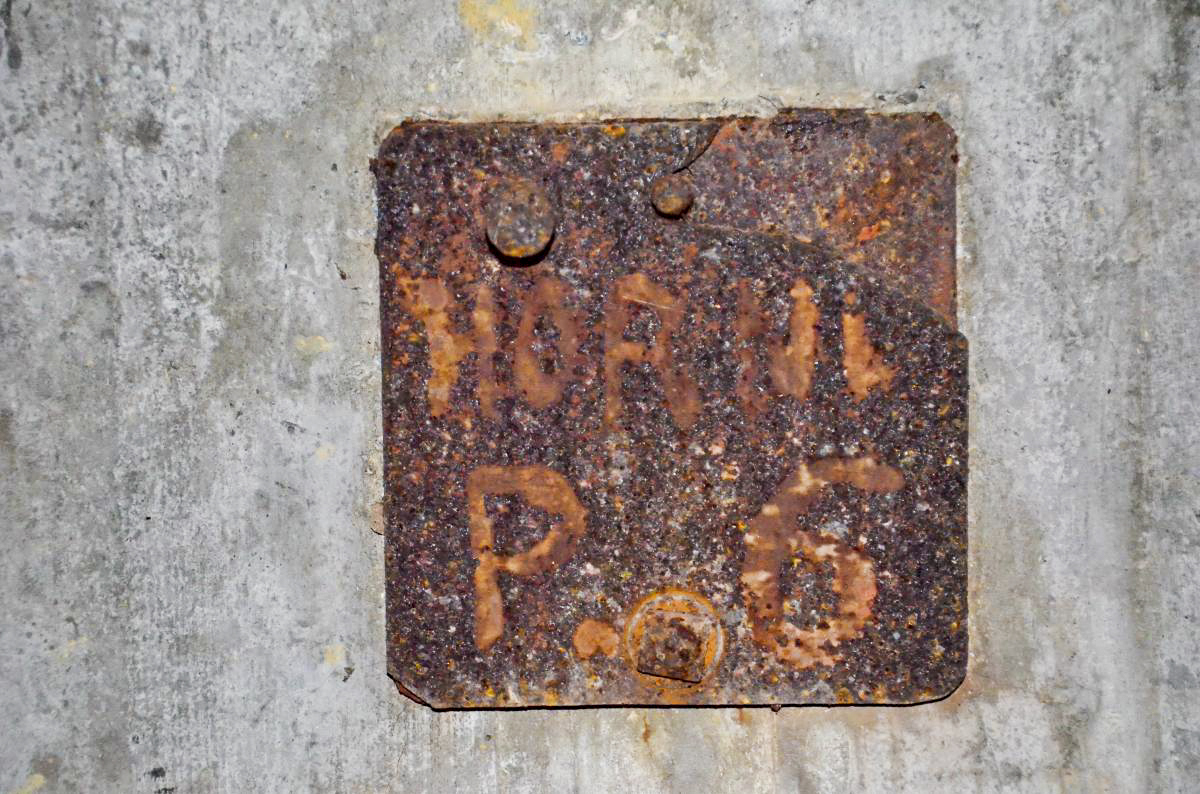

Trémie de tir FM donnant sur l'entrée, avec l'inscription Horni P.6
Auteur : D. Froehly
Chambre de tir mitrailleuse très étroite, avec goulote d'évacuation des douilles.
Auteur : D. Froehly
Pile de sacs de ciment du chantier de l'époque, abandonnés et fossilisés depuis.
Auteur : D. Froehly
