PEILLE
( Central téléphonique isolé )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Coordonnées
43.804478 - 7.404515
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
CONSTRUCTION, Description
Le central téléphonique de Peille est creusé dans le rocher.
Sa configuration rappelle celle d'un H dont les deux extrémités sont les entrées débouchant chacune sur un couloir d'une dizaine de mètres menant au locaux du central même.
Il est entièrement maçonné et sa construction a été achevée.
La travée centrale fait environ 17m x 5m et comporte le central téléphonique ainsi que deux locaux en partie centrale. Elle est prolongée du coté gauche par un local situé de l'autre coté de la galerie d"entrée renfermant les équipements de TSF.
Deux petits locaux annexes de part et d'autre du couloir de l'entrée droite servent de stockage, un local probablement destiné à un groupe électrogène étant situé à gauche de l'entrée droite.
EQUIPEMENT, Transmissions
Le central téléphonique de Peille était raccordé au réseau téléphonique de la fortification Maginot par des lignes aériennes civiles réquisitionnées et des lignes militaires enterrées.
La situation en 1935 était la suivante:
- 2 paires depuis Escarene (aérien PTT)
- 4 paires depuis La Trinité (aérien PTT)
- 2 paires depuis La Turbie (PC de la Turbie)
- 2 paires depuis Mont Agel - Rocade avant
- 2 paires depuis la chambre de coupure de la Torre (St Agnès)
- 2 paires depuis rocade avant (Les Banquettes)
Le central était équipé d'un poste émetteur - récepteur ER 50W ou ER 250 W et probablement d'un poste OTCF.
Les antennes étaient reportées en partie haute de l'à-pic rocheux dans lequel le central est creusé, elles ont été mises en place en 1935.
Page n° 10209 mise à jour le 09/01/2025 -
© wikimaginot.eu 2025
Photos actuelles

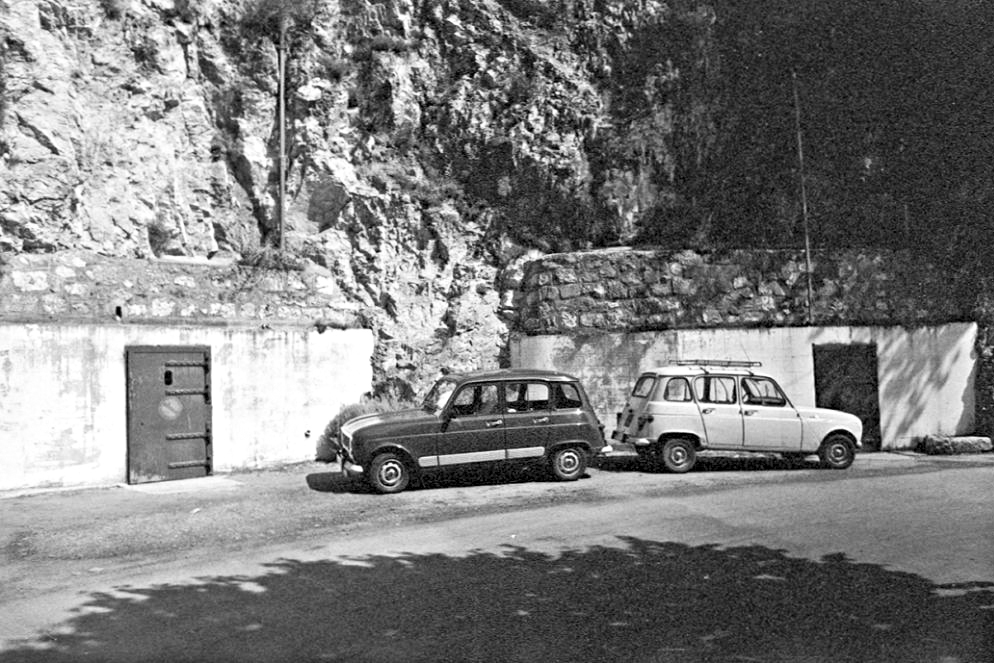

Vue prise dans les années 80
Auteur : LOVINY Alain
Auteur : Pascal LAMBERT

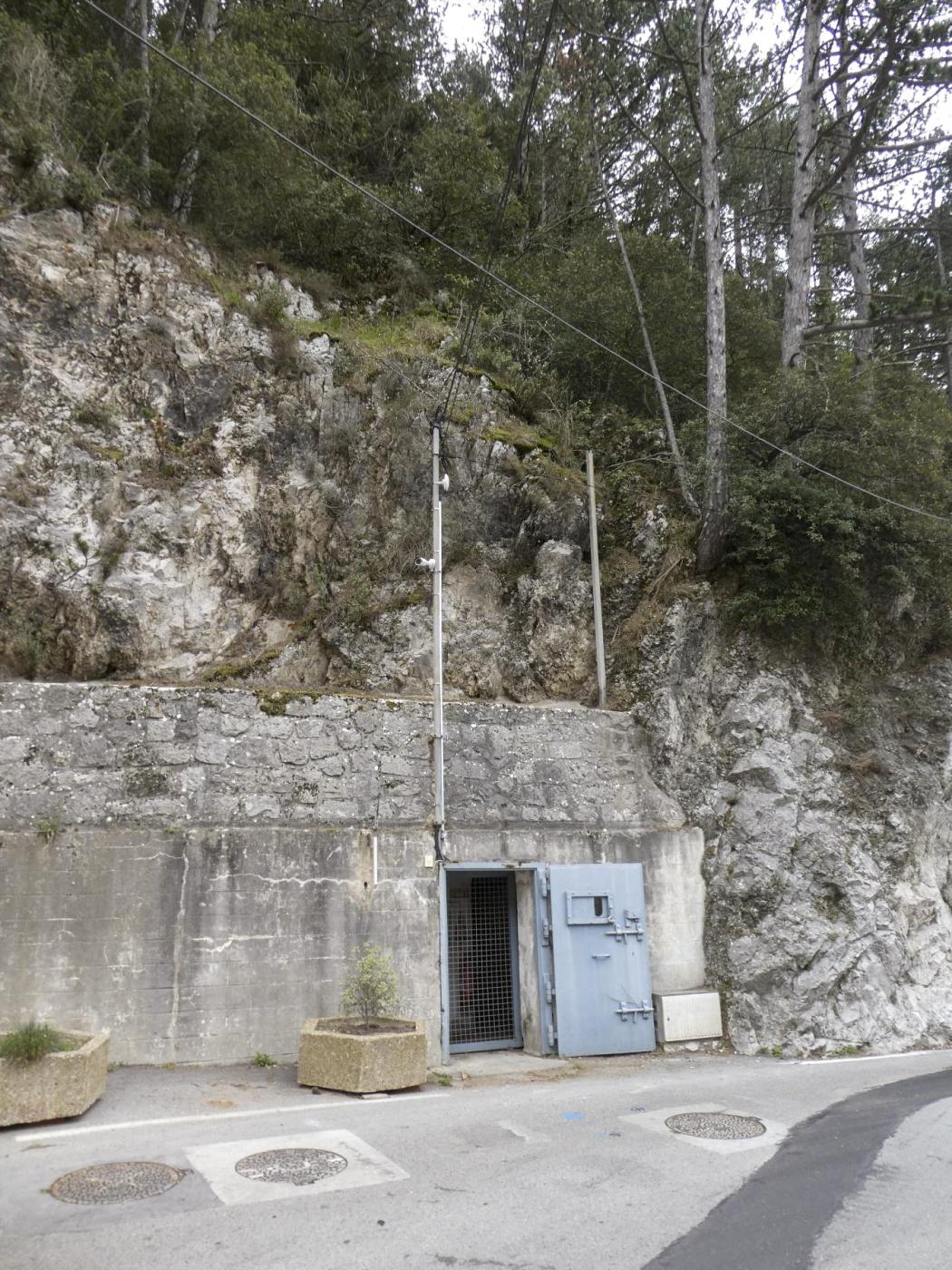

Entrée gauche avec au dessus le poteau d'arrivée des lignes aériennes.
Auteur : ELLENA Daniel - CUNY Philippe

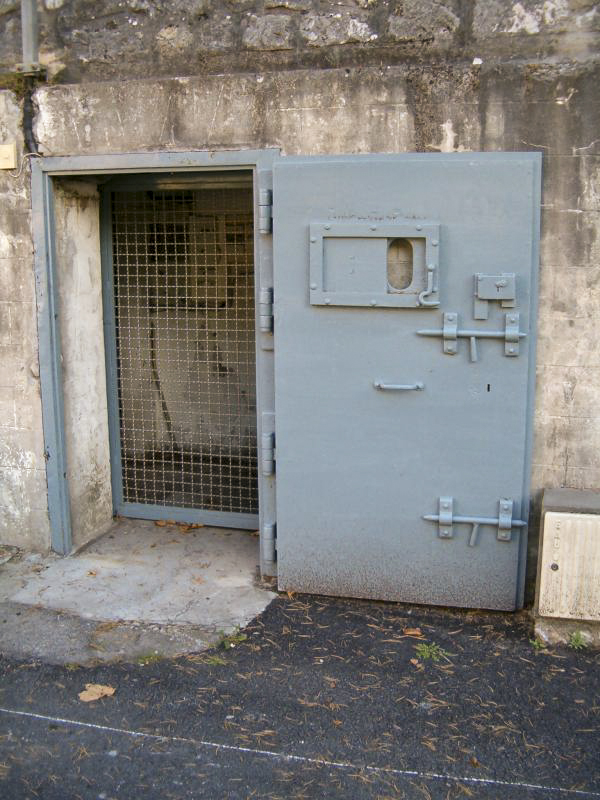

Entrée de gauche
Auteur : ELLENA-CUNY

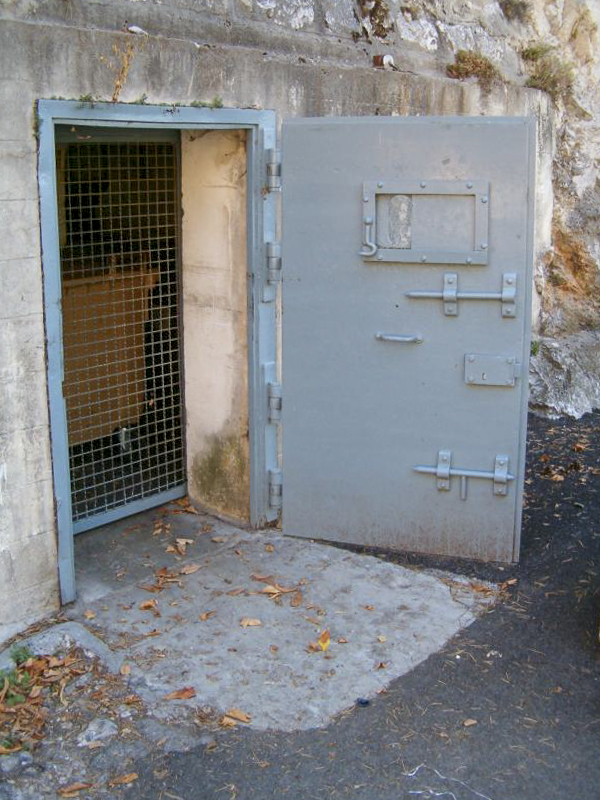

Entrée de gauche
Auteur : ELLENA-CUNY
Entrée de gauche
Auteur : Alain LOVINY

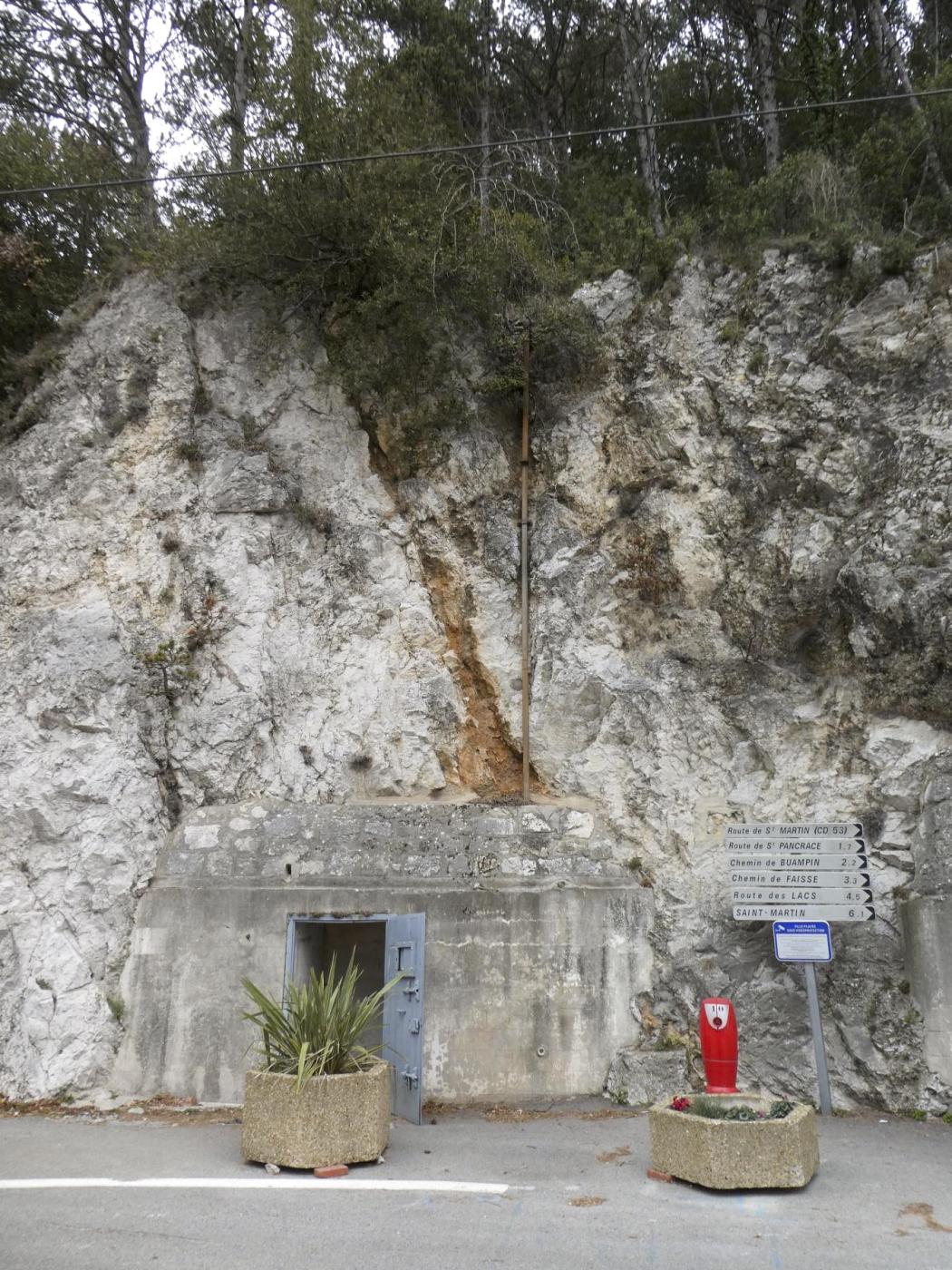

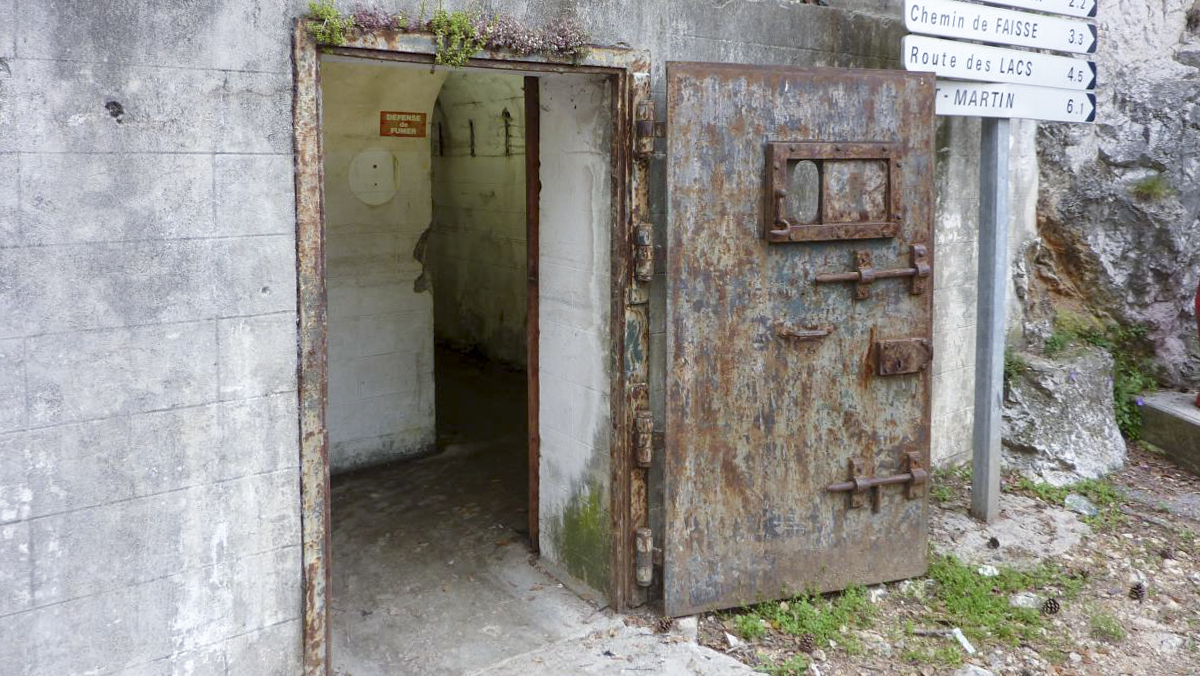

Entrée droite ou se trouvait le groupe électrogène.
Auteur : ELLENA Daniel - CUNY Philippe

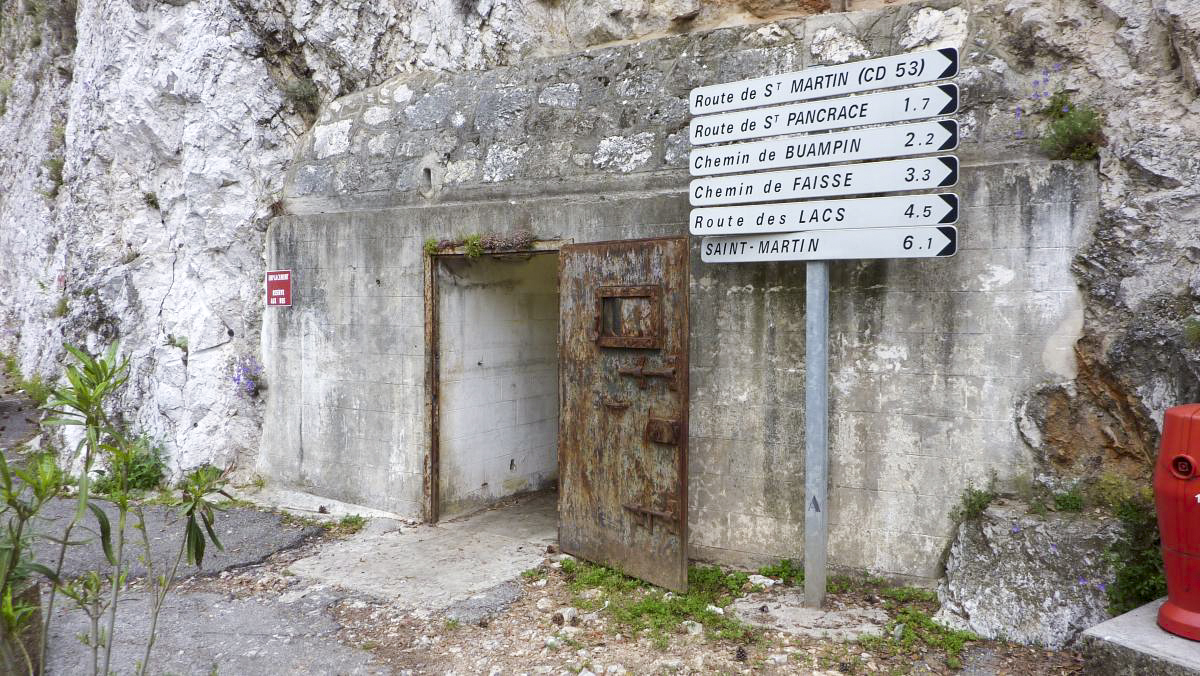

Entrée de droite
Auteur : Alain LOVINY
Entrée de droite

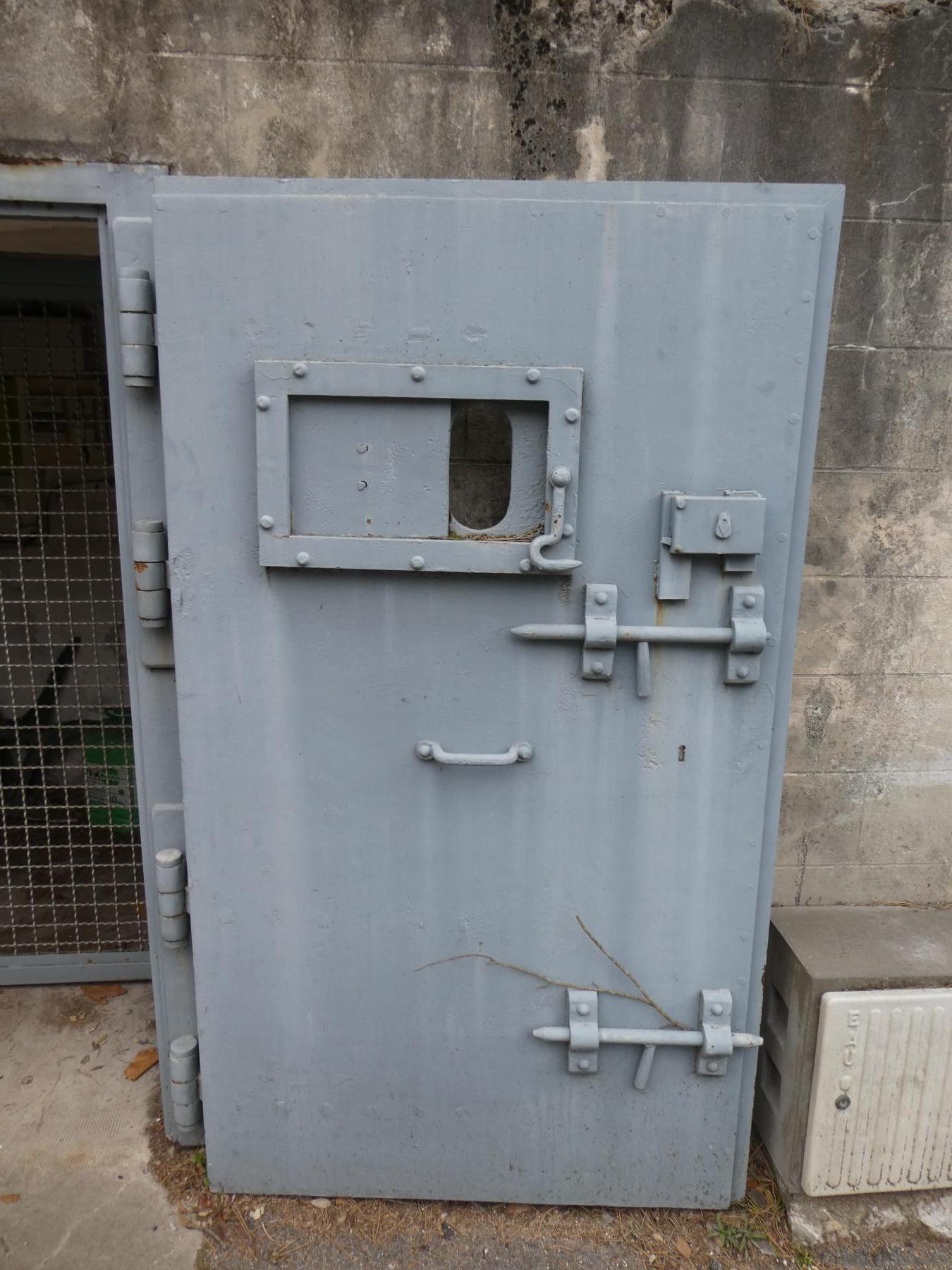

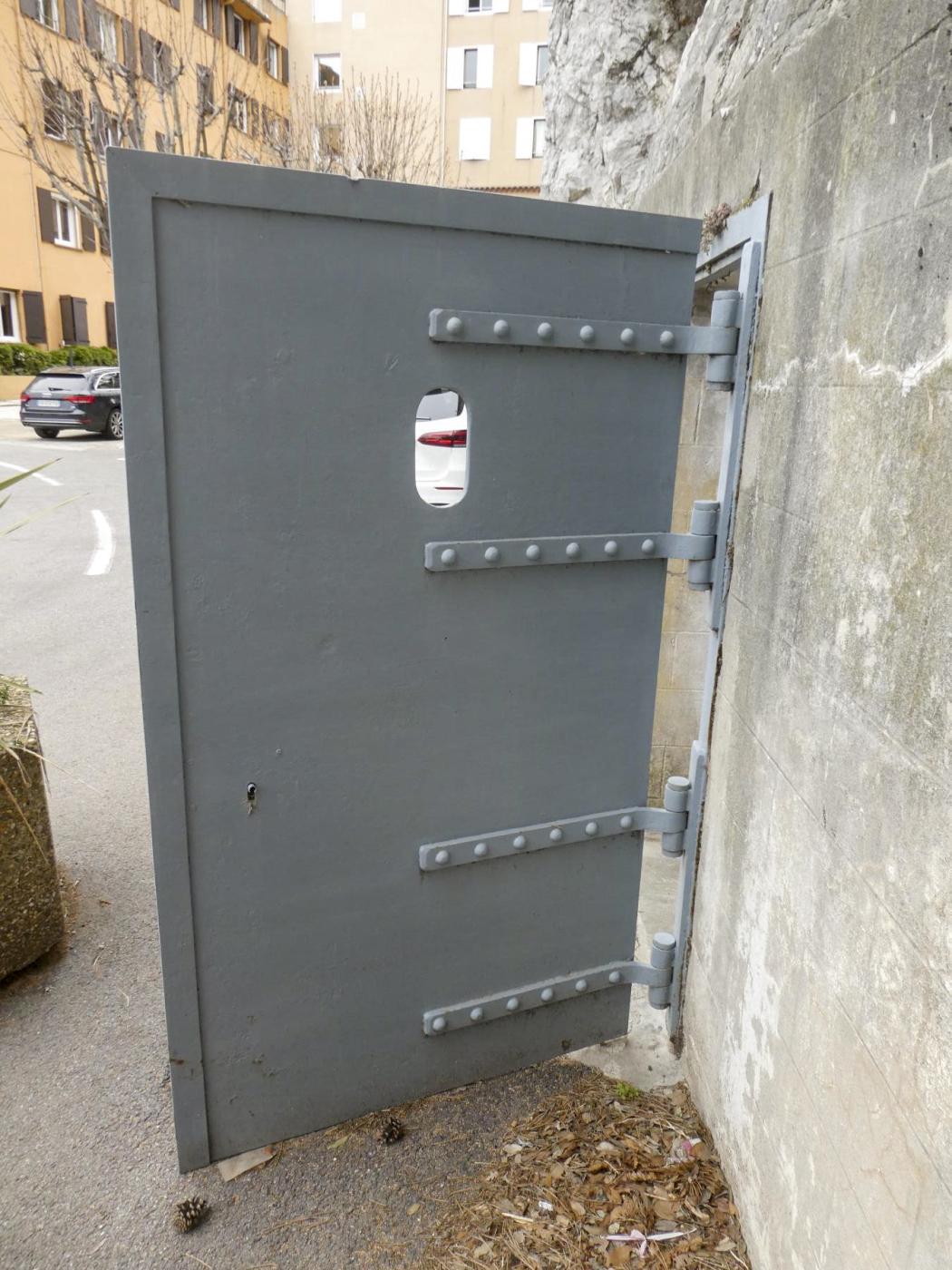

Les détails de la porte
Auteur : ELLENA Daniel - CUNY Philippe
Les détails de la porte
Auteur : ELLENA Daniel - CUNY Philippe

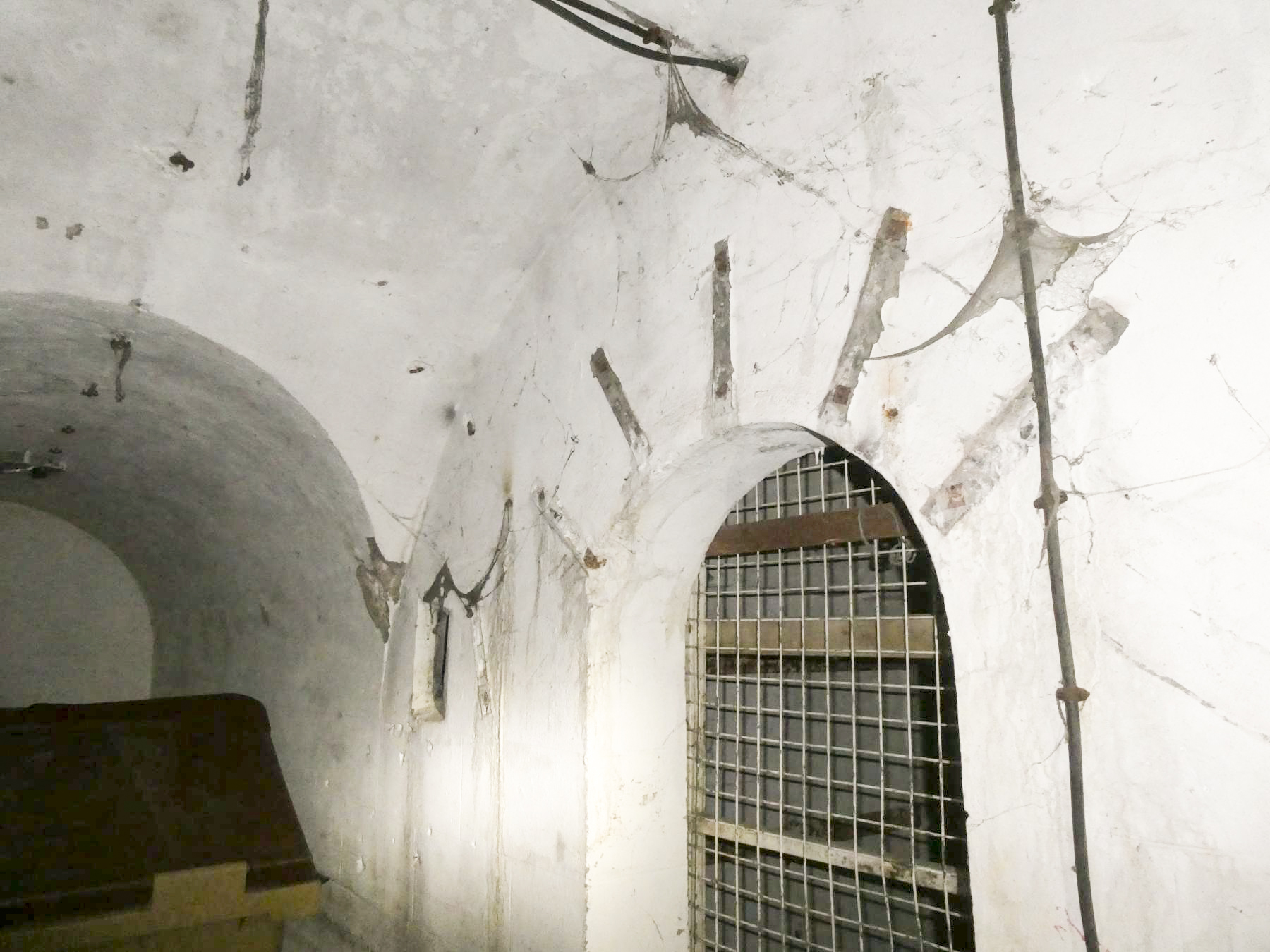

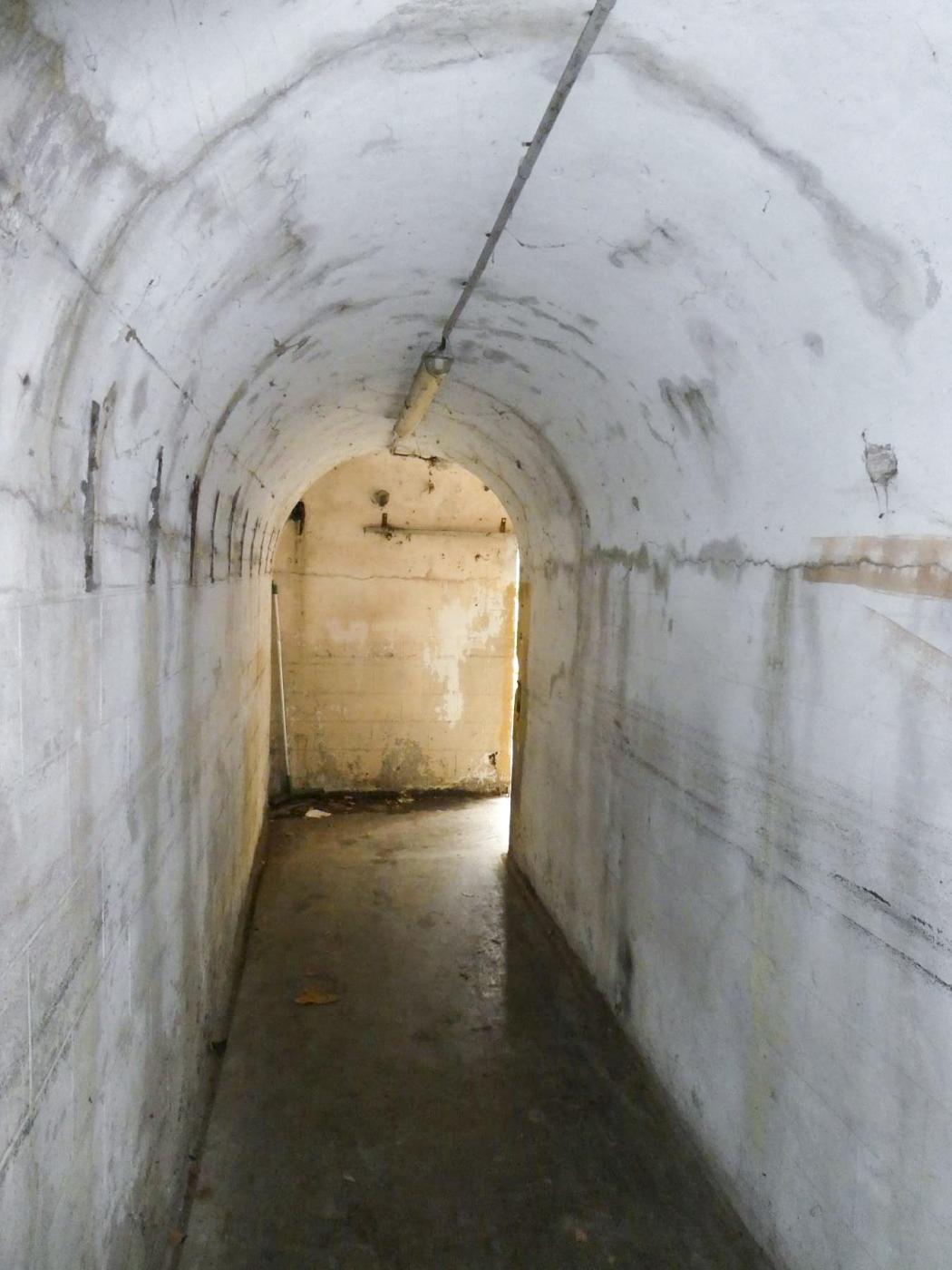

Galerie de gauche, arrivée des lignes enterrées.
Auteur : ELLENA Daniel - CUNY Philippe
Galerie de gauche
Le local TSF
Auteur : Alain LOVINY
Galerie de gauche, arrivée des lignes enterrées en direction de la travée centrale à droite.
Auteur : ELLENA Daniel - CUNY Philippe
La travée centrale ou se trouvait le central téléphonique.
Auteur : ELLENA Daniel - CUNY Philippe

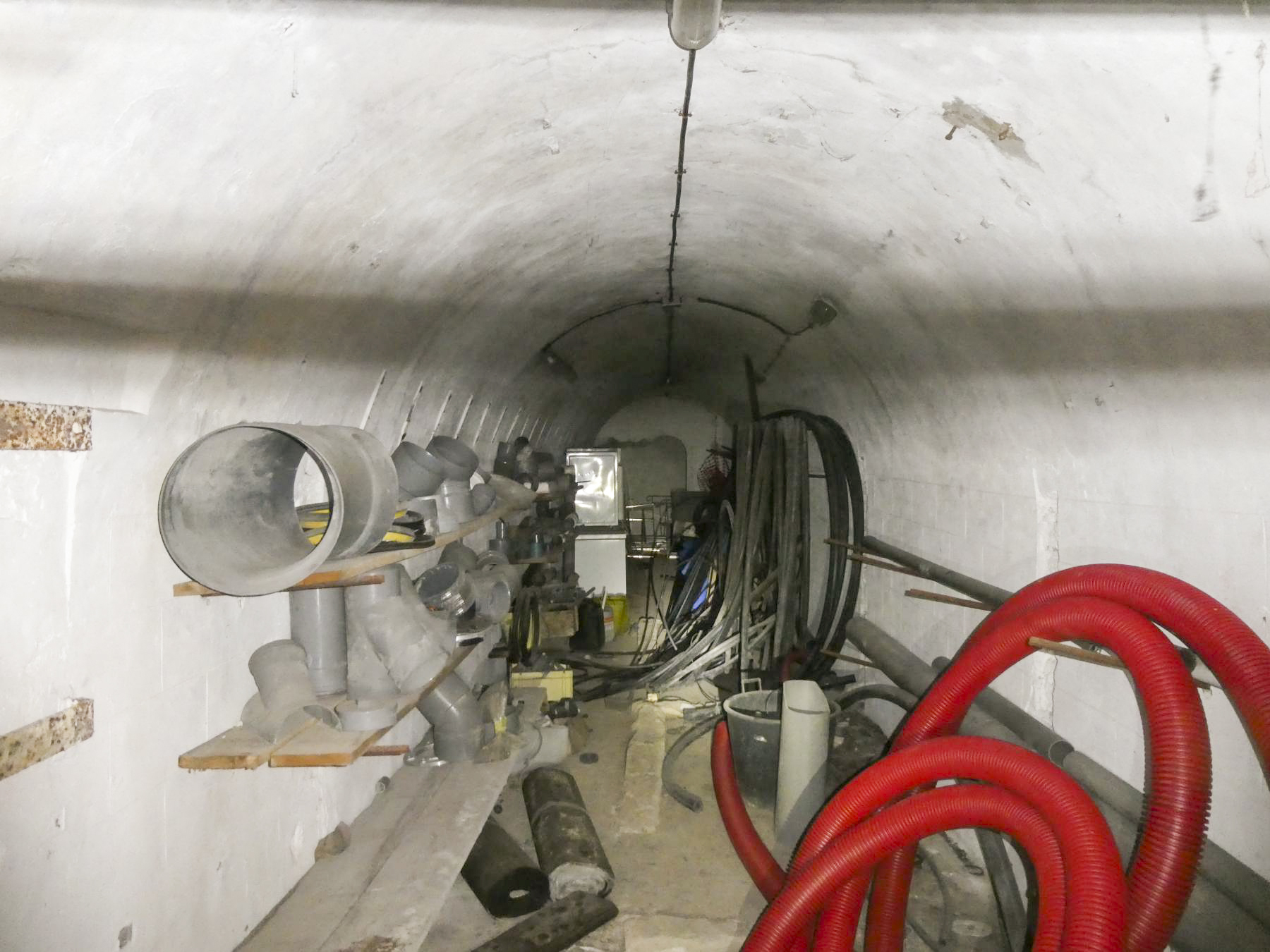

Galerie de droite
Auteur : ELLENA-CUNY

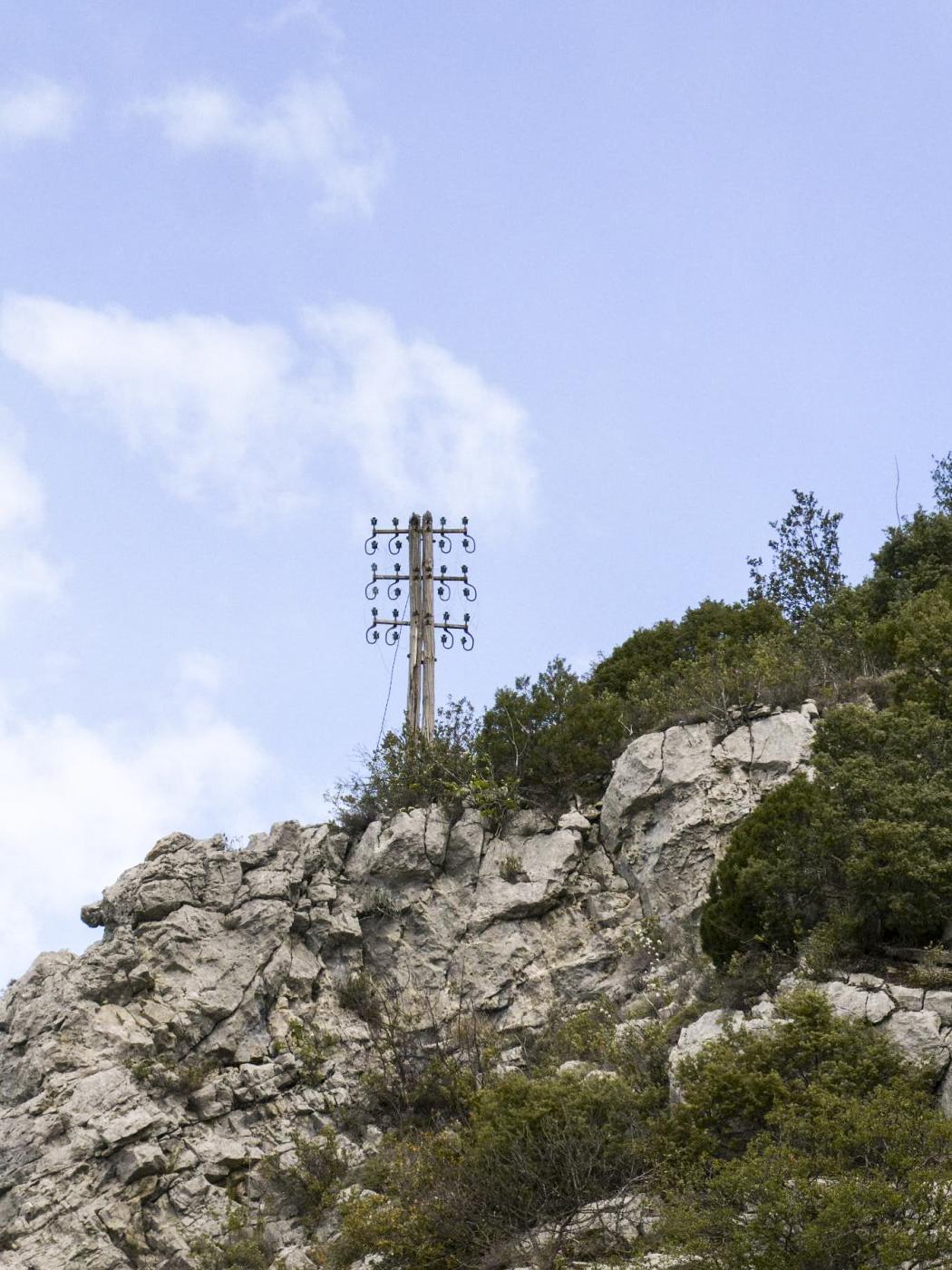

Restes de la ligne téléphonique aérienne reliant le central à l'ouvrage du Mont Agel.
Auteur : ELLENA Daniel - CUNY Philippe
