ROTHENBOURG Ouest (Barrage 03)
( Inondation défensive )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
STURZELBRONN (57230)
Lieu-dit / Parcelle
Altzinsel - Rothenbourg
Coordonnées
49.027470 - 7.571298
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
CONSTRUCTION, Description
Hauteur de la retenue d'eau : 1,50m
Surface inondée maximum : 15 480 m2
Volume de l'inondation : 12 810 m3
Durée de remplissage : 4 jours
Source d'eau : débit du ruisseau de 210 m3h
CONSTRUCTION, Mission, ou Fonction de l'objet
Élément du système d’inondation défensive des vallées du Rothenbach et du Schwartzbach. Ces derniers s'étendaient sur prés de 8 km entre Grafenweiher et Windstein.
EQUIPEMENT, Divers
2005 - Pertuis conservé, vanne de purge règlable à une dizaine de mètres au nord du pertuis.
Page n° 10416 mise à jour le 05/04/2021 -
© wikimaginot.eu 2024
Photos actuelles
Auteur : Antoine SCHOEN
Auteur : Antoine SCHOEN
Auteur : Antoine SCHOEN

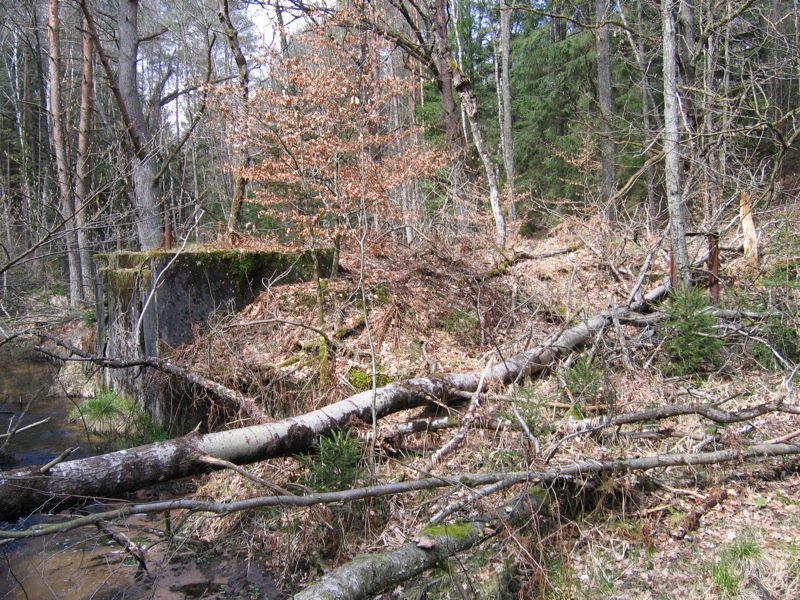

Le pertuis vu depuis la digue
Auteur : Antoine SCHOEN

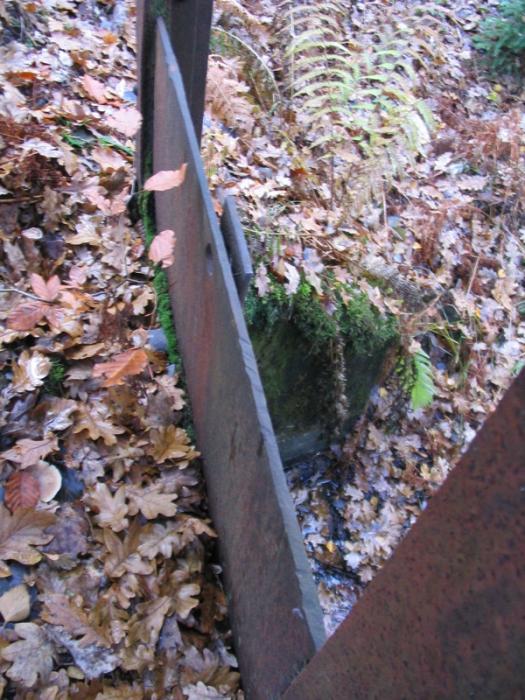

Le pertuis et la vanne de vidange
Auteur : Antoine SCHOEN

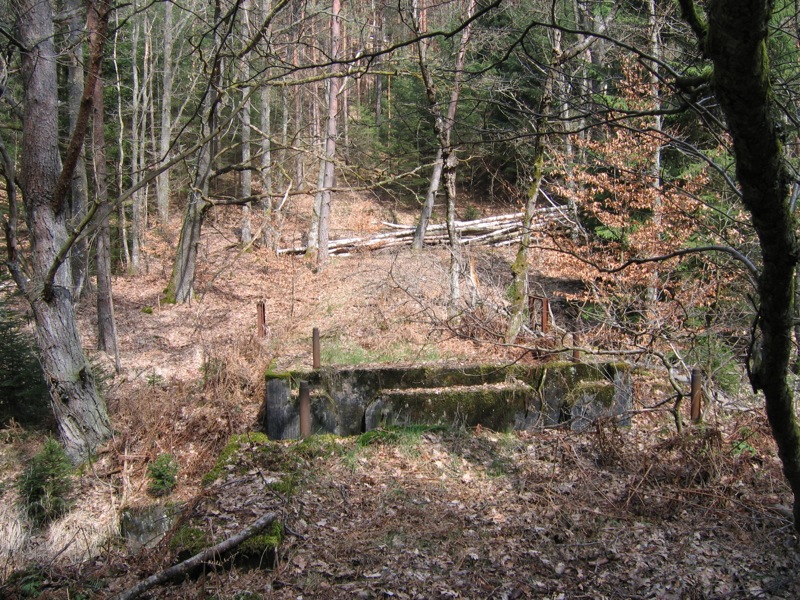

Le pertuis et la vanne de vidange
Auteur : Antoine SCHOEN
La vanne de vidange
Auteur : Antoine SCHOEN

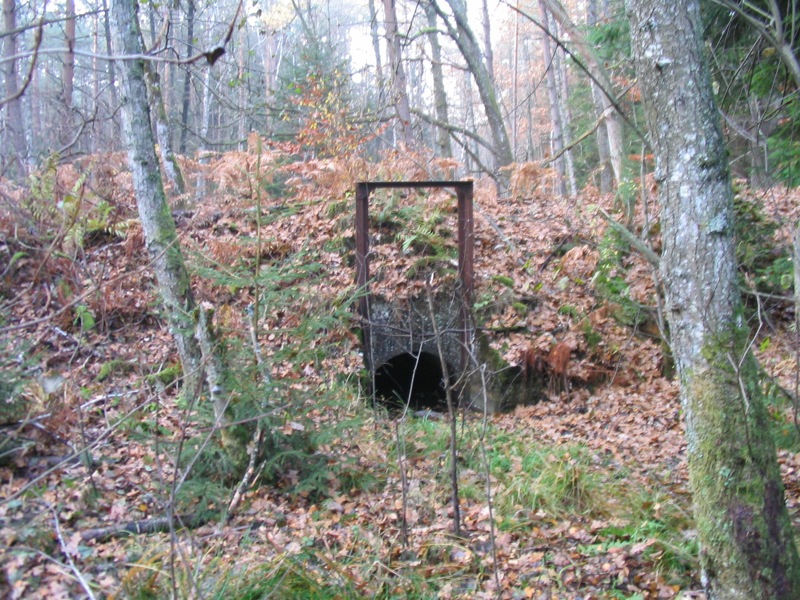

La vanne de vidange
Auteur : Antoine SCHOEN

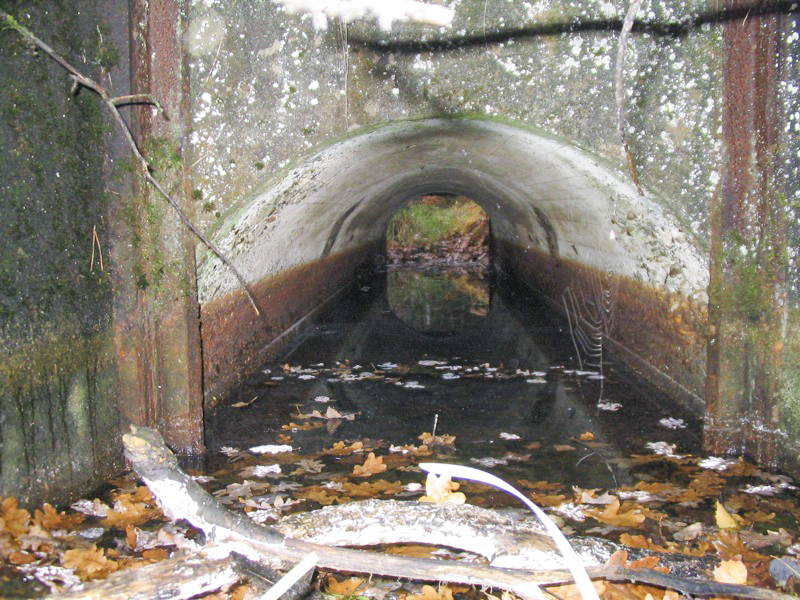

Détail du dispositif de vidange passant sous la digue
Auteur : Antoine SCHOEN
