MOULIN de MONTBRONN (SF Rohrbach)
( PC de Secteur )
Secteur Fortifié
SFR - SF Rohrbach
Maître d'ouvrage
MIL - Commandement
Année
Commune
MONTBRONN (57410)
Coordonnées
49.008981 - 7.297170
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
CONSTRUCTION, Description
Le PC est composé d'un bâtiment principal bétonné comprenant le central téléphonique et de cinq bâtiments annexes
CONSTRUCTION, Environnement
De nombreuses lignes partent du central téléphonique vers l'école de Montbronn.
Une grande partie du PC y était installé, peut être pour le temps de paix.
Quelques lignes desservent le Moulin de Montbronn, aussi utilisé comme PC
Source(s) :
Doc joint
DENOMINATION, Indicatifs et n° d'abonné
Les numéros d'abonné du PC du Secteur Fortifié de Rohrbach au réseau téléphonique de la fortification étaient :
- Infanterie : PC 1300
- Artillerie : AI 1300
Source(s) :
Organisation du réseau téléphonique du Secteur Fortifié de Rohrbach - Commandement
EFFECTIF, Commandement et/ou unité
Gal BOUTIGNON , MORTEMART de BOISE ( 12 10 1939) , CHASTANET ( 7 05 1940)
Chef EM : Lt Col THOUVENIN
ID :Col REYX
AD :Col CONRAD
Génie : CB PAGET, PERIEL ( 27 01 1940) MAHE ( 8 04 1940)
EQUIPEMENT, Transmissions
Le PC était doté d'un central téléphonique à 96 directions composé de matériels TM32.
Ce central était installé dans le bâtiment principal, il comprenait trois panneaux muraux pour 32 abonnés desservis chacun par une table opérateur à 14 circuits.
ETAT ACTUEL , Etat - utilisation actuelle
Les batiments annexes ont disparu, seul le batiment principal est encore sur place
HISTORIQUE, Chronologie
Le PC du Secteur Fortifié de Rohrbach est initialement installé à Dehlingen, puis à Montbronn à partir de fin 1939.
Page n° 10447 mise à jour le 15/01/2021 -
© wikimaginot.eu 2021
Photos d'époque

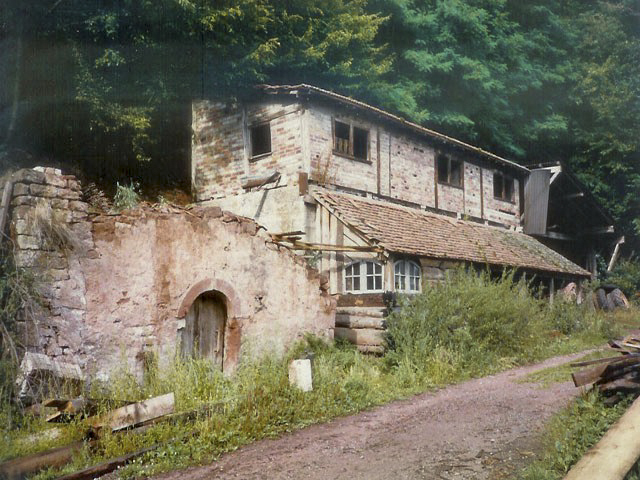

Photo de 1986
Auteur : Christatus
Photos actuelles

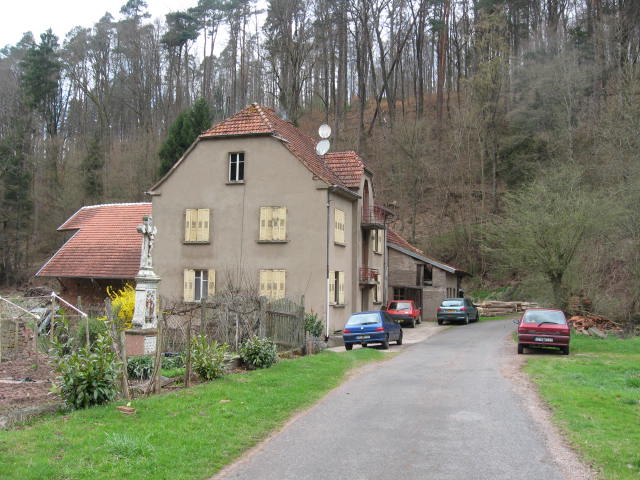

Chemin d'accès au PC
Auteur : Christatus

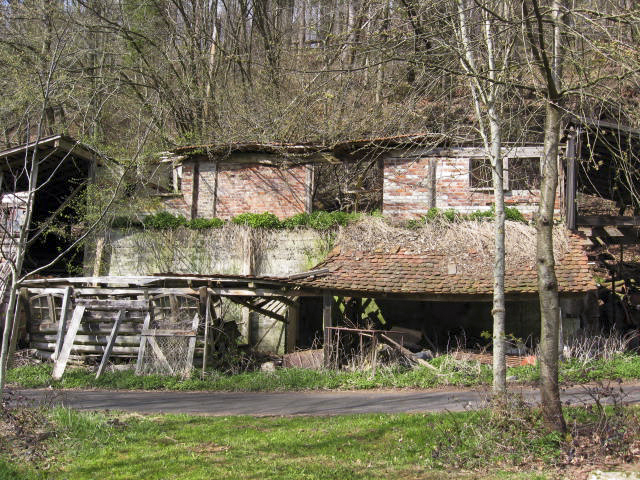

Le batiment principal et au fond le chemin d'accès aux batiments annexes
Auteur : Christatus

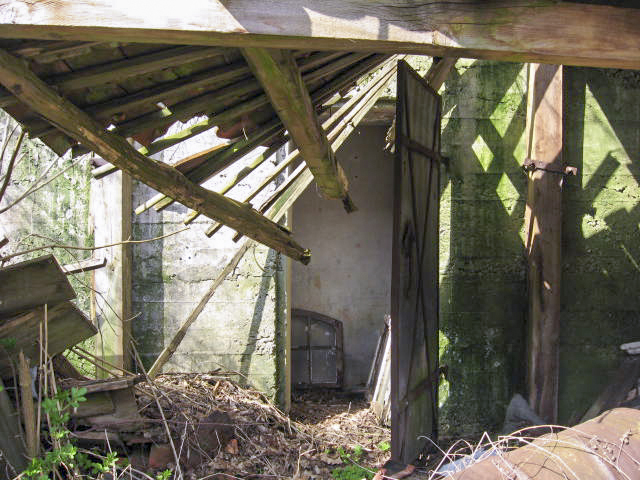

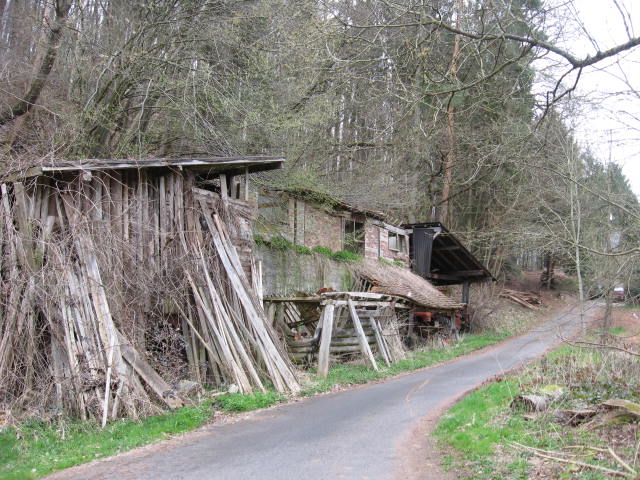

Le blockhaus bétonné surmonté d'un bâtiment en briques avec trois bureaux
Auteur : Christatus
Auteur : Christatus

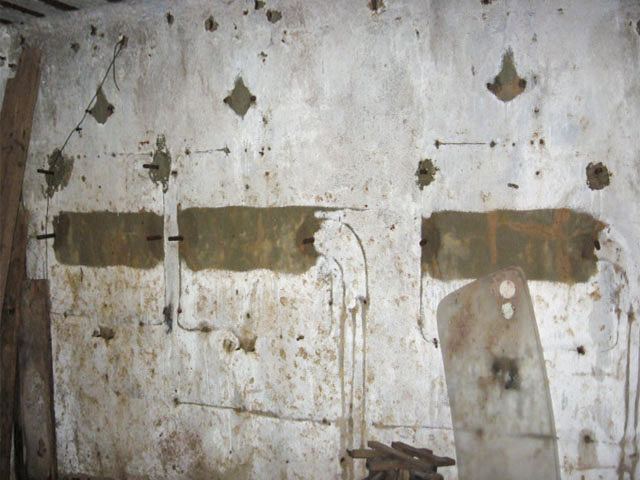

Le local téléphonique
Auteur : Christatus

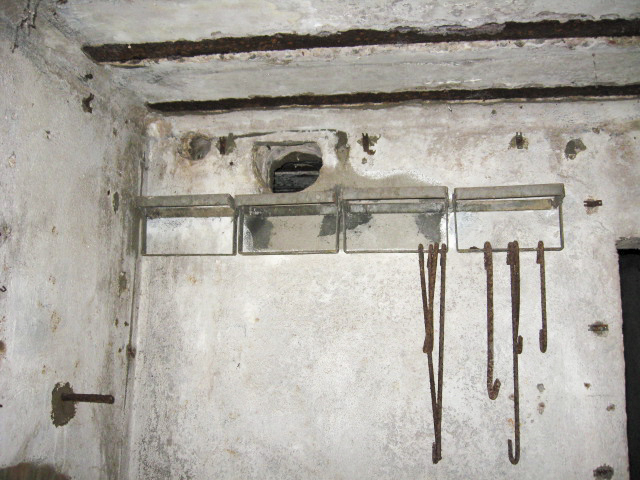

Supports des piles
Auteur : Christatus

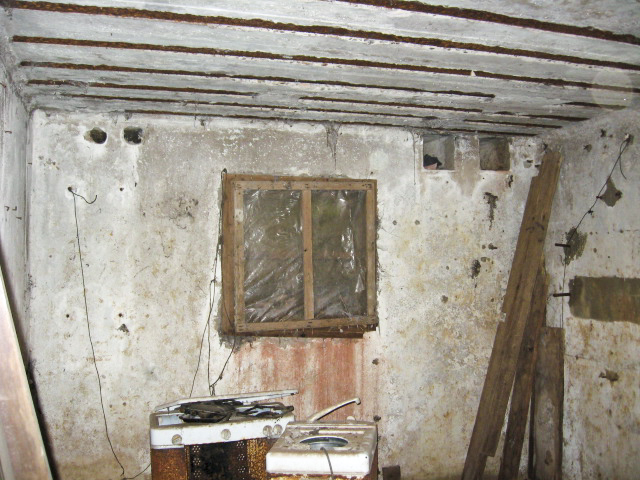

Une deuxième chambre
Auteur : Christatus

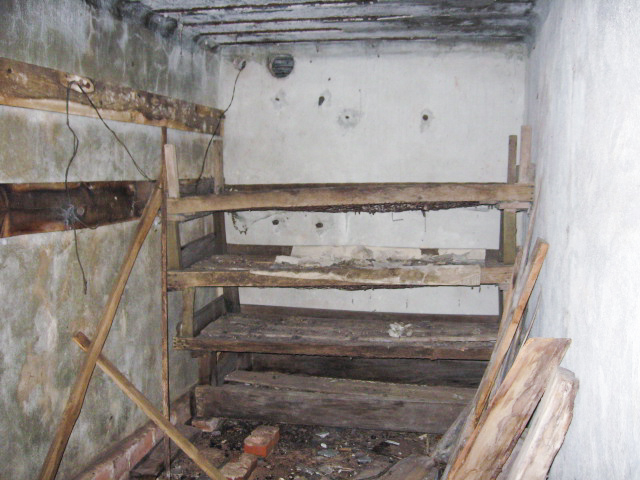

Une petite chambre
Auteur : Christatus

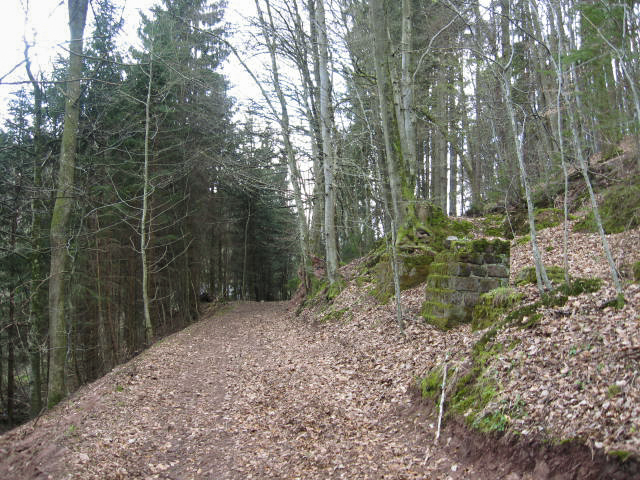

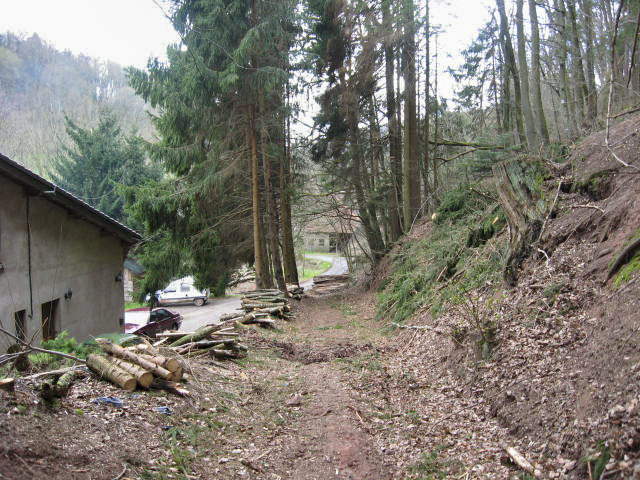

Chemin d'accès aux batiments annexes
Auteur : Christatus

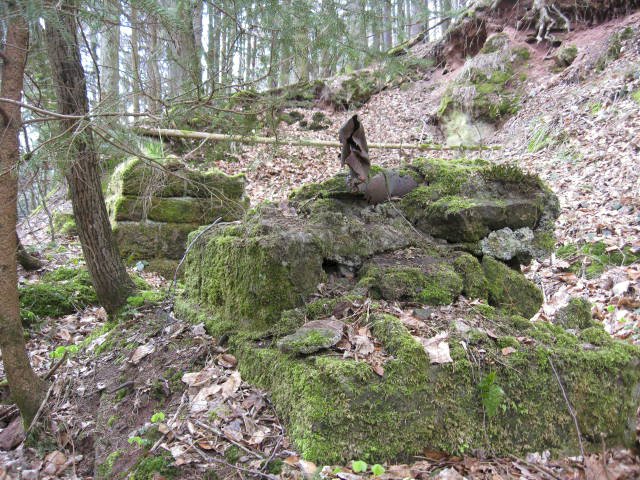

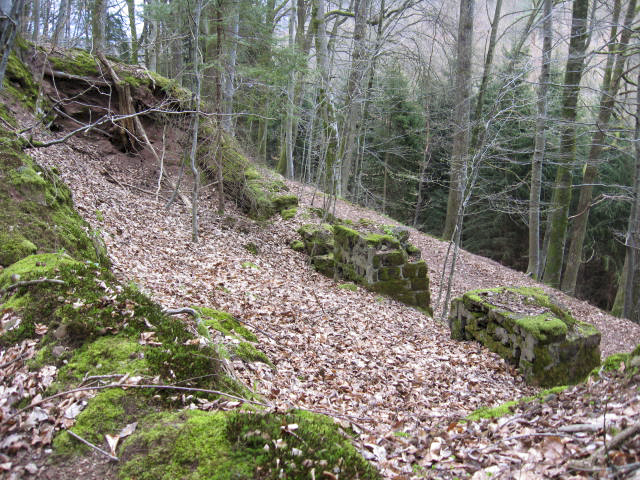

Les restes des batiments
Auteur : Christatus

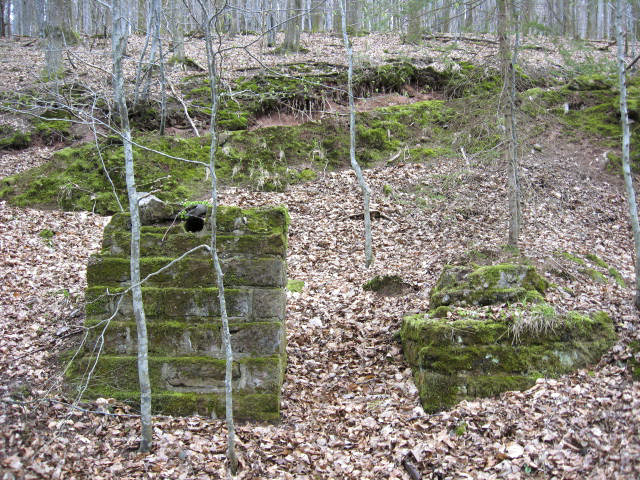

Les restes des bâtiments
Auteur : Christatus
Les restes des batiments
Auteur : Christatus
Les restes des batiments
Auteur : Christatus
L'accés aux documents en ligne est réservé aux membres du site.
PC du moulin de Montbronn
Plan d'ensemble du PC
Auteur : Christatus
Document #12411 disponible en ligne (99.11 Ko)
CC BY - Paternité
PC du moulin de Montbronn
Plan du PC bétonné
Auteur : Christatus
Document #12412 disponible en ligne (127.71 Ko)
CC BY - Paternité
PC de Montbronn
Disposition des abonnés du central téléphonique.
Auteur : Génie
Source : Ascomemo
Document #90449 disponible en ligne (1.28 Mo)
Droits réservés
