MARLIERES - C4
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFE - SF Escaut
Sous Secteur
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1932
Commune
SAINT AMAND LES EAUX(59230)
Lieu-dit / Parcelle
Coordonnées
50.456380 - 3.474923
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
- 1 créneau AC 47mm et jumelage de mitrailleuses Reibel MAC31
- 1 cloche pour jumelage de mitrailleuses modifiée pour arme-mixte en 1940.
- 1 cloche GFM A convertie Mle B en 1940.
- 2 créneaux FM de défense des abords.
- 1 cloche pour jumelage de mitrailleuses modifiée pour arme-mixte en 1940.
- 1 cloche GFM A convertie Mle B en 1940.
- 2 créneaux FM de défense des abords.
CONSTRUCTION, Description
Casemate CORF type Nord Mle 1931 simple, à deux niveaux, flanquant à droite. Elle dispose d'une chambre de tir simplifiée, avec un seul créneau AC/JM.
EFFECTIF, Commandement et/ou unité
108° CEO - 54 RIF SLt CHARLEZ
GENERALITES, Spécificités
Comme toutes les casemates CORF type Nord, celle-ci était construite en protection minimale (Protection 1)
ETAT ACTUEL , Etat - utilisation actuelle
La casemate est accessible, mais son intérieur sert de dépotoir.
Page n° 10491 mise à jour le 18/10/2023 -
© wikimaginot.eu 2017 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Caspar Vermeulen

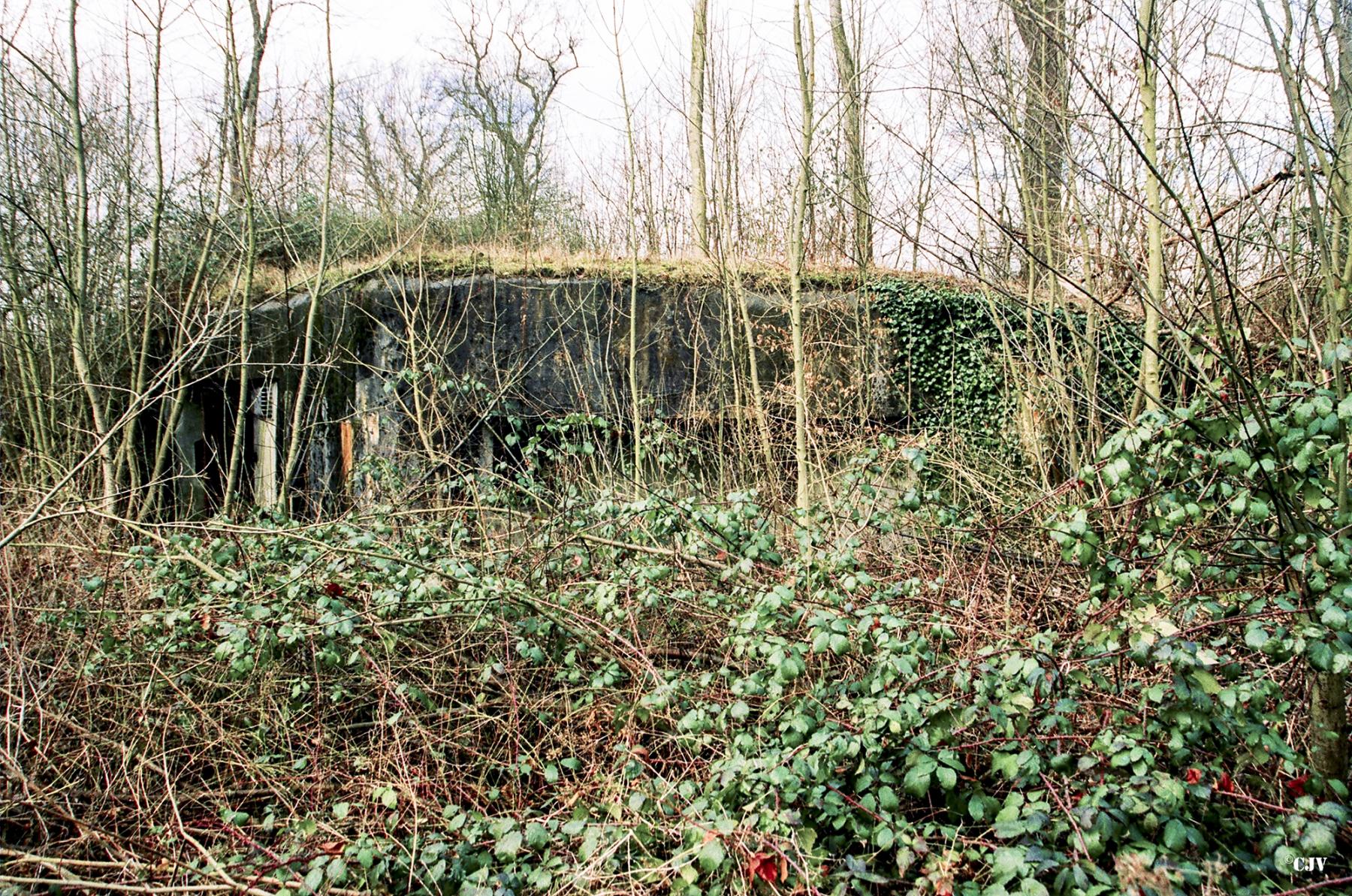

MARLIERES - C4 - (Casemate d'infanterie)
Auteur : Caspar Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 34061 - Taille écran 1800 x 1193 pixels
Prise le 12 févr. 2000 - Déposée le 13/10/2021
Prise le 12 févr. 2000 - Déposée le 13/10/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)
Le créneau de 47 mm
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122196 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)
Le créneau de 47 mm
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122197 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

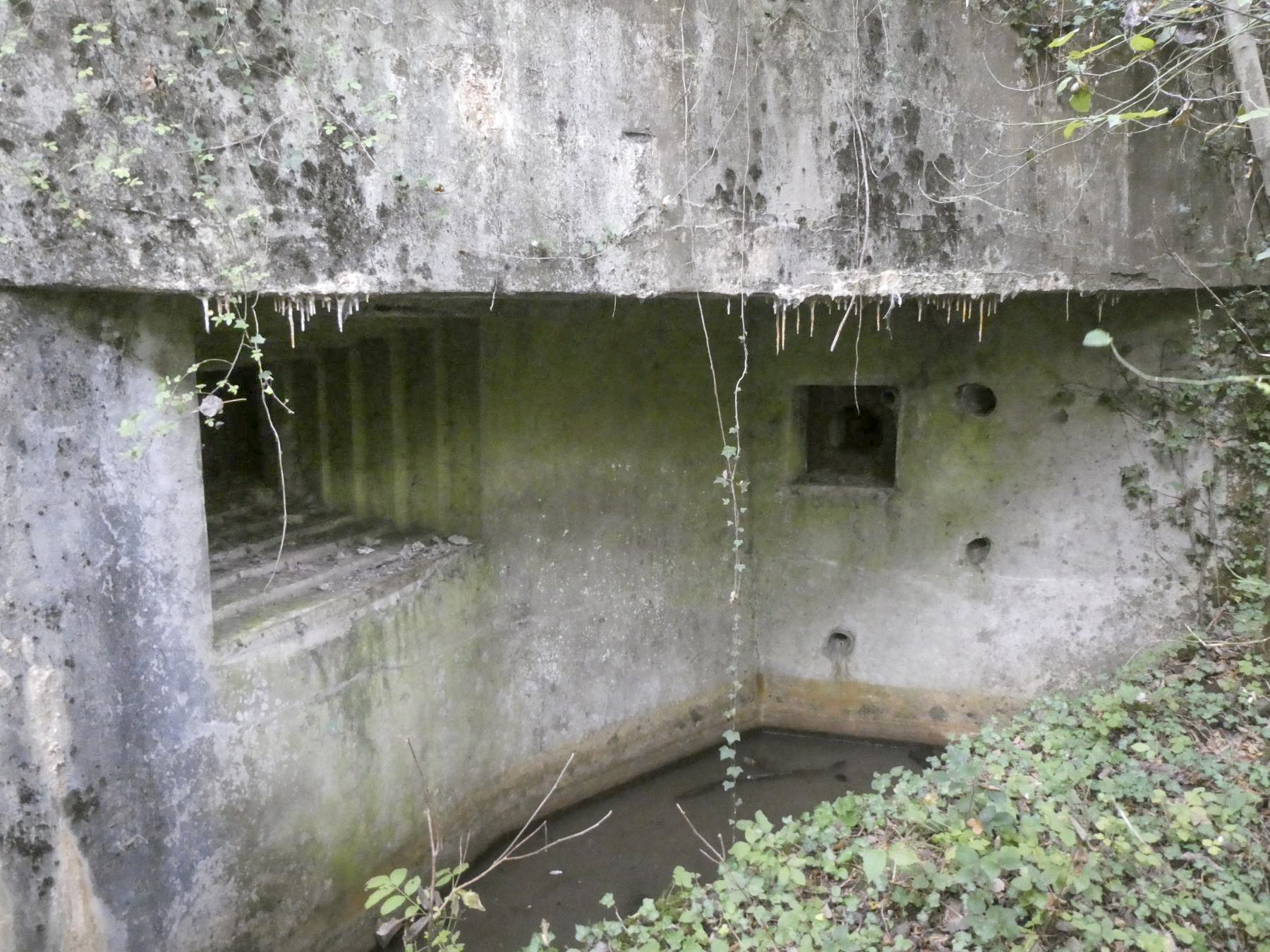

L'entrée
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122195 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

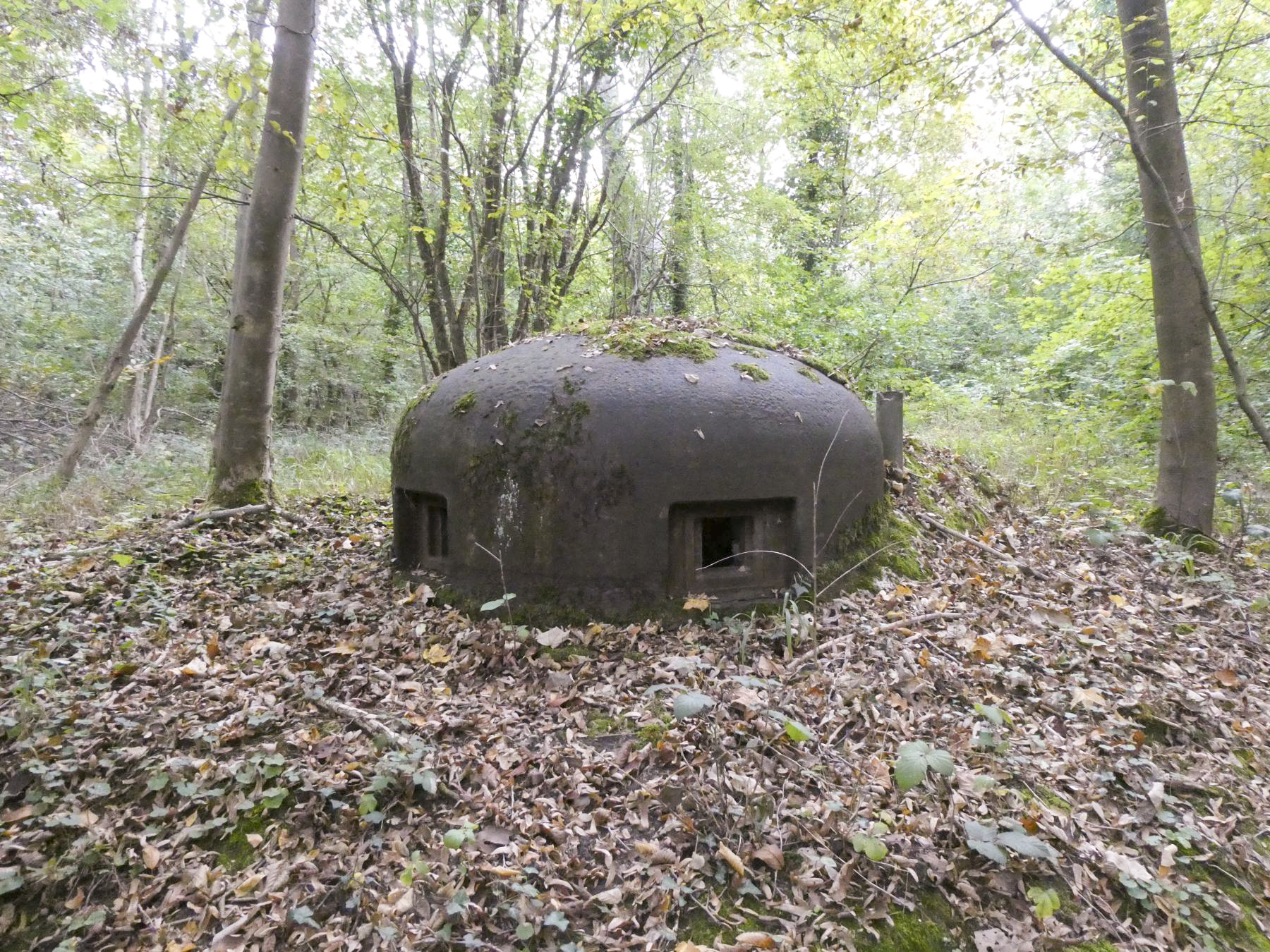

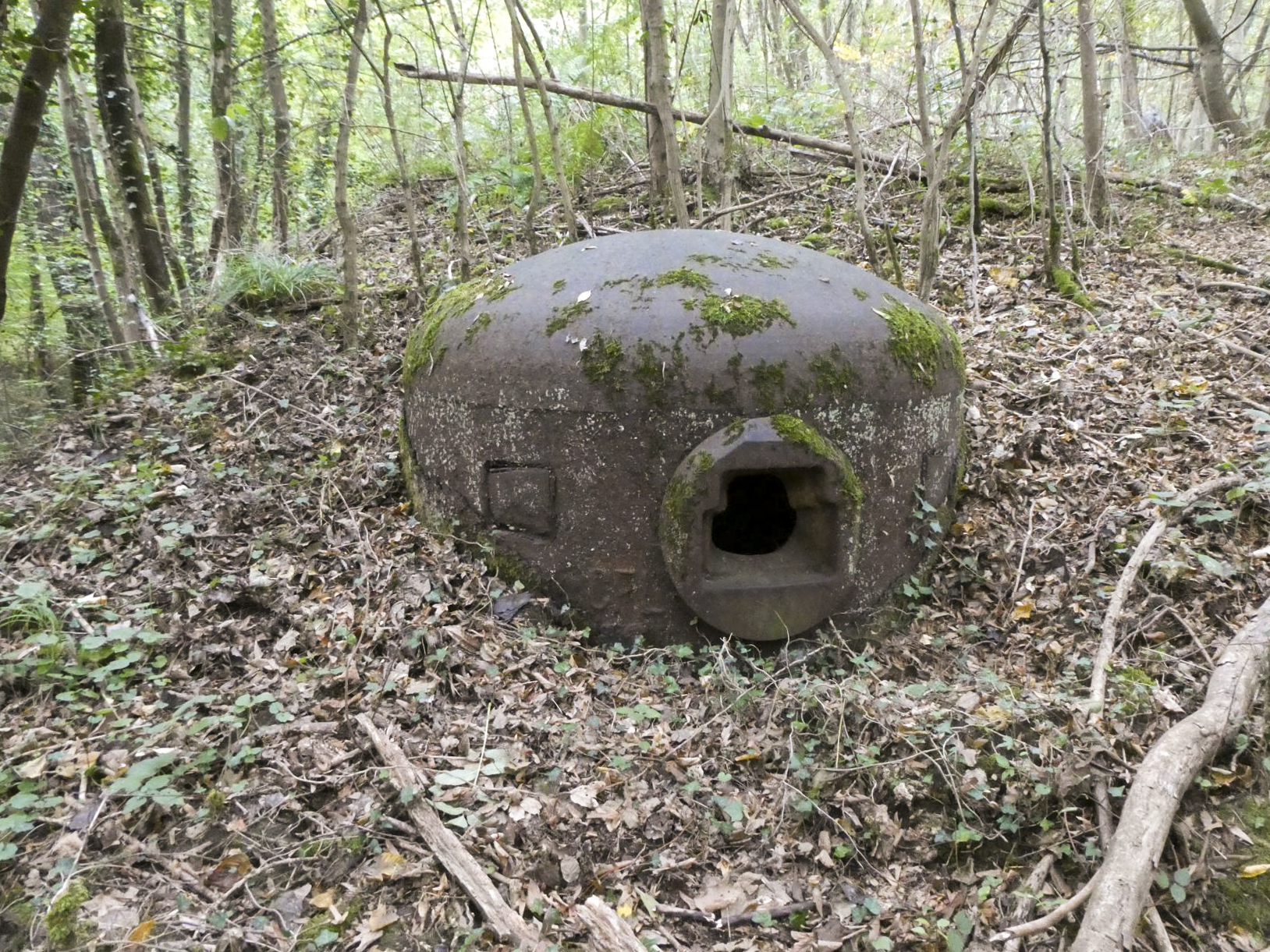

La cloche GFM
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122198 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)
La cloche JM convertie en AM
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122199 - Taille écran 1628 x 1221 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

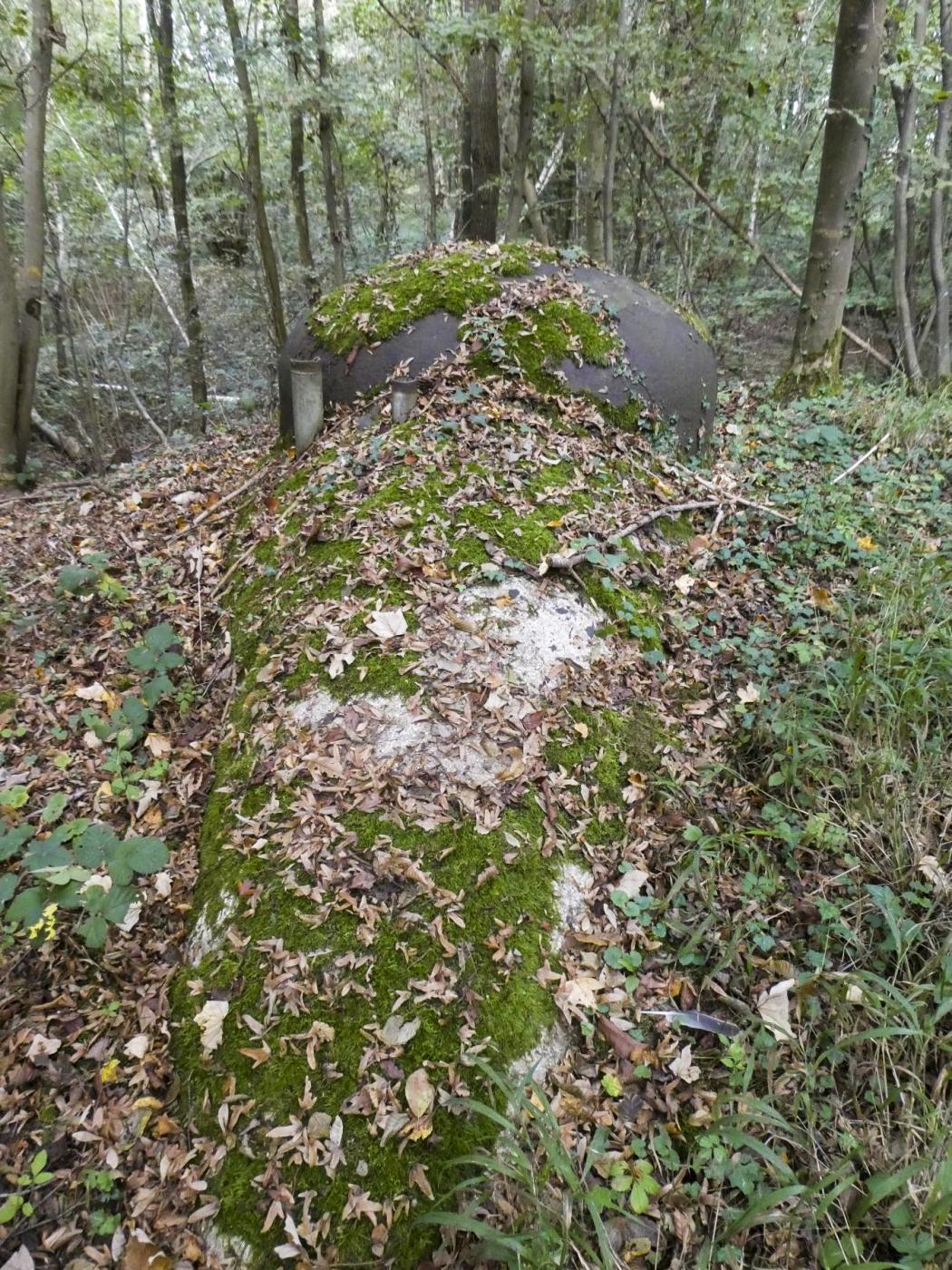

La cloche JM convertie en AM, vue arrière
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122201 - Taille écran 1050 x 1400 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
François VILLARS
MARLIERES - C4 - (Casemate d'infanterie)

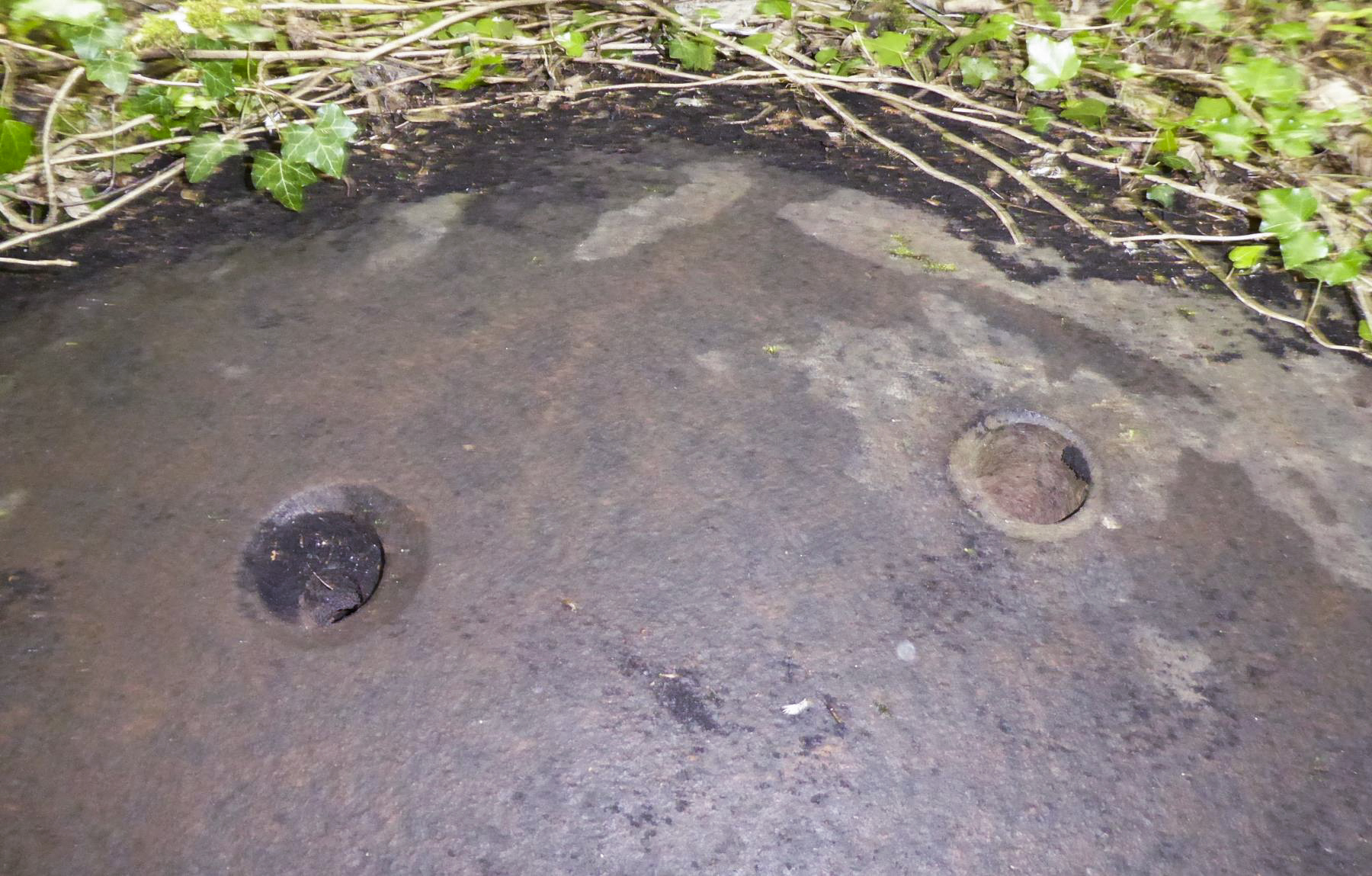

Cloche JM convertie AM : les deux importants perçages sur le dessus de cloche
Auteur : François VILLARS
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : François VILLARS
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 97203 - Taille écran 1800 x 1149 pixels
Prise le 28 mai 2021 - Déposée le 13/10/2021
Prise le 28 mai 2021 - Déposée le 13/10/2021
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

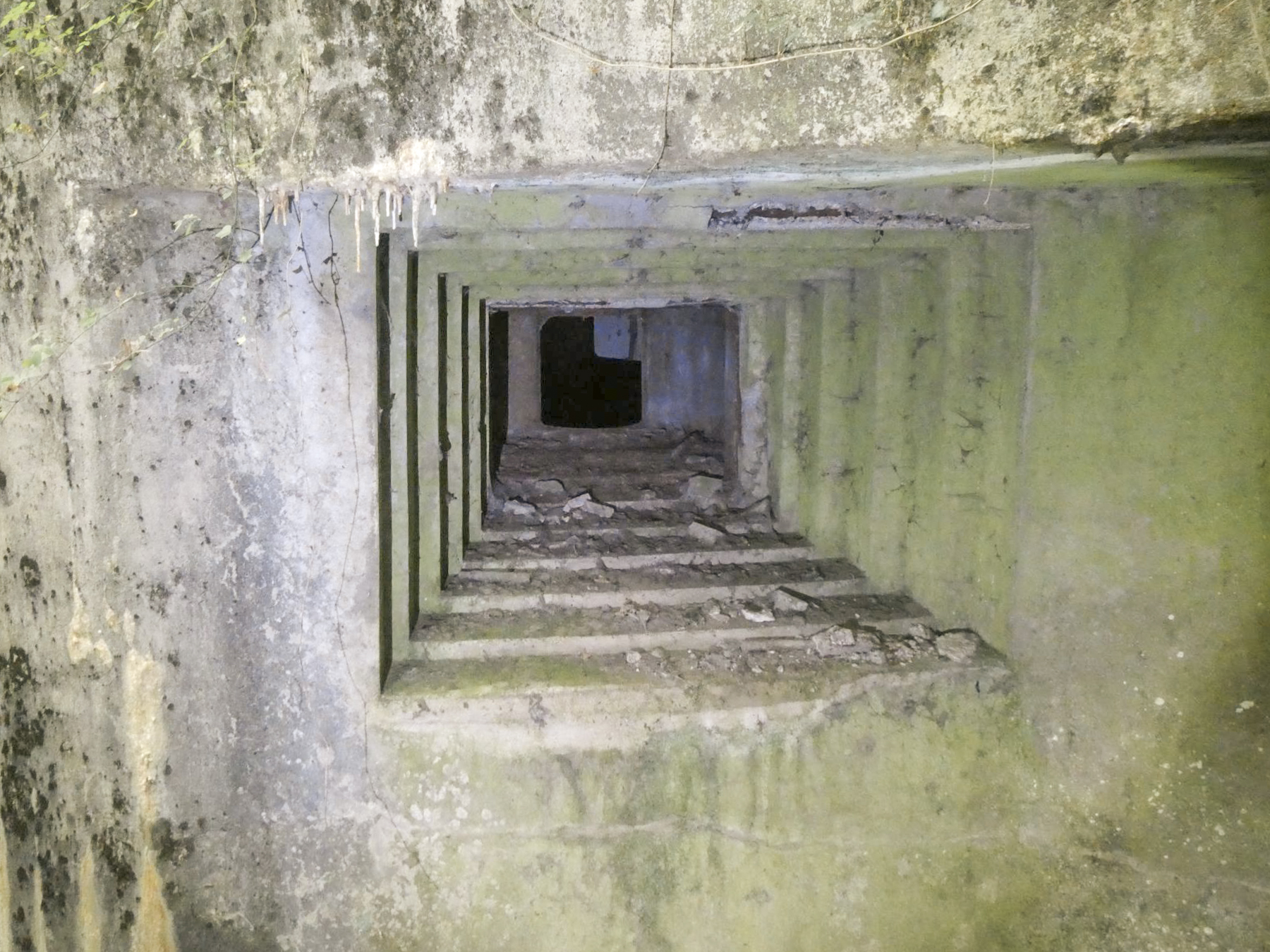

Créneau FM de défense
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122205 - Taille écran 1800 x 1350 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

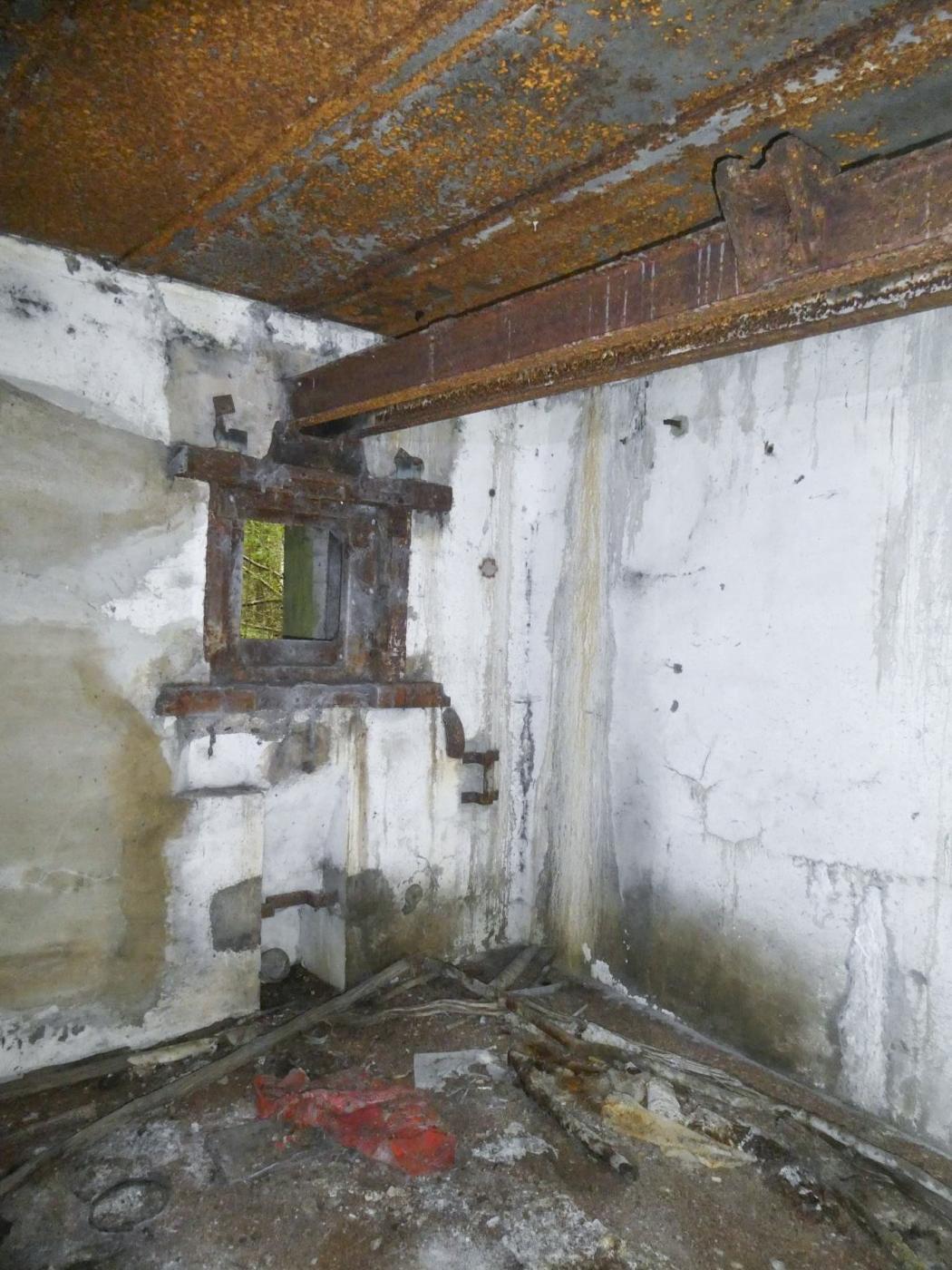

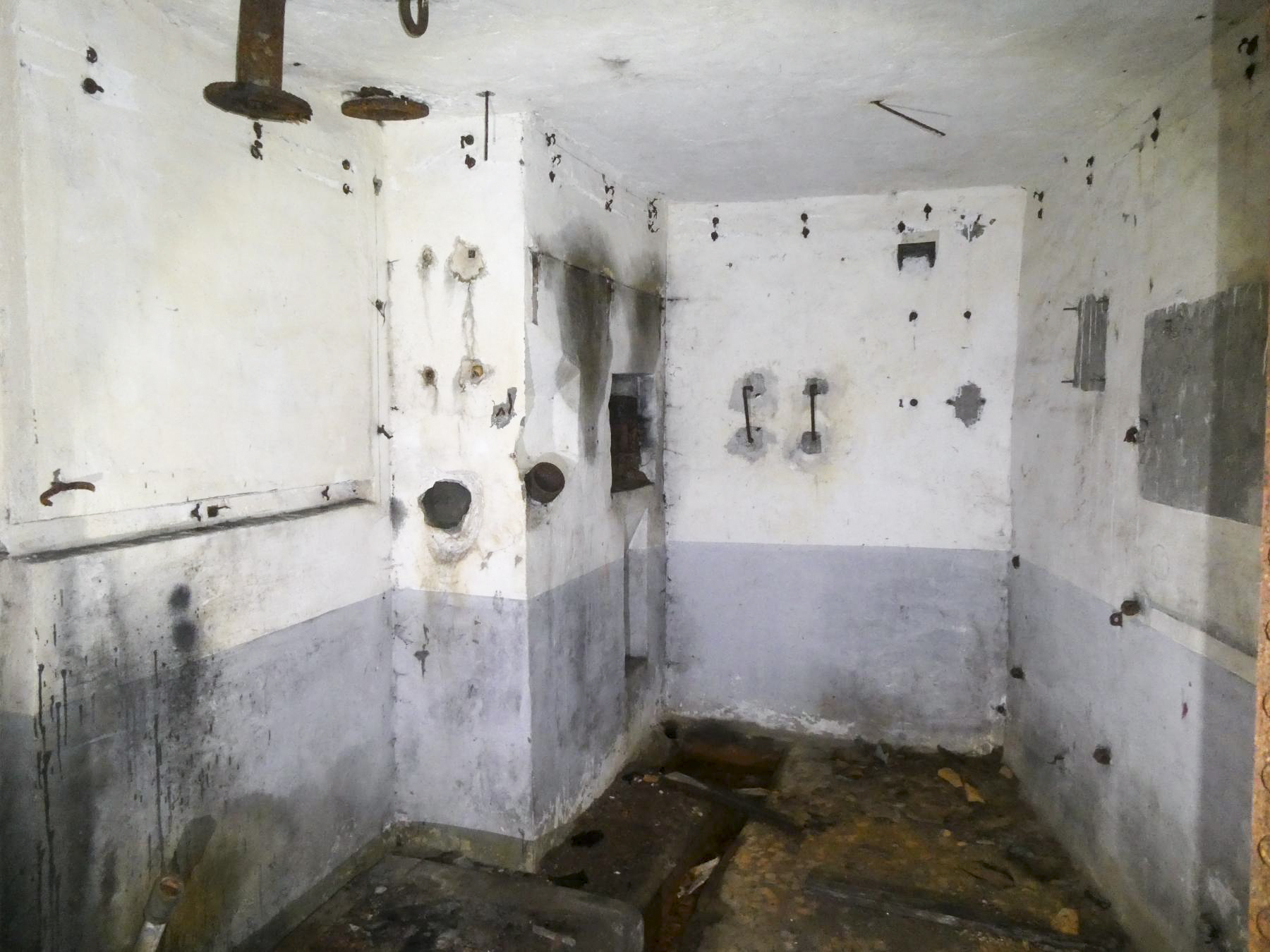

Emplacement du 47 mm
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122209 - Taille écran 1050 x 1400 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

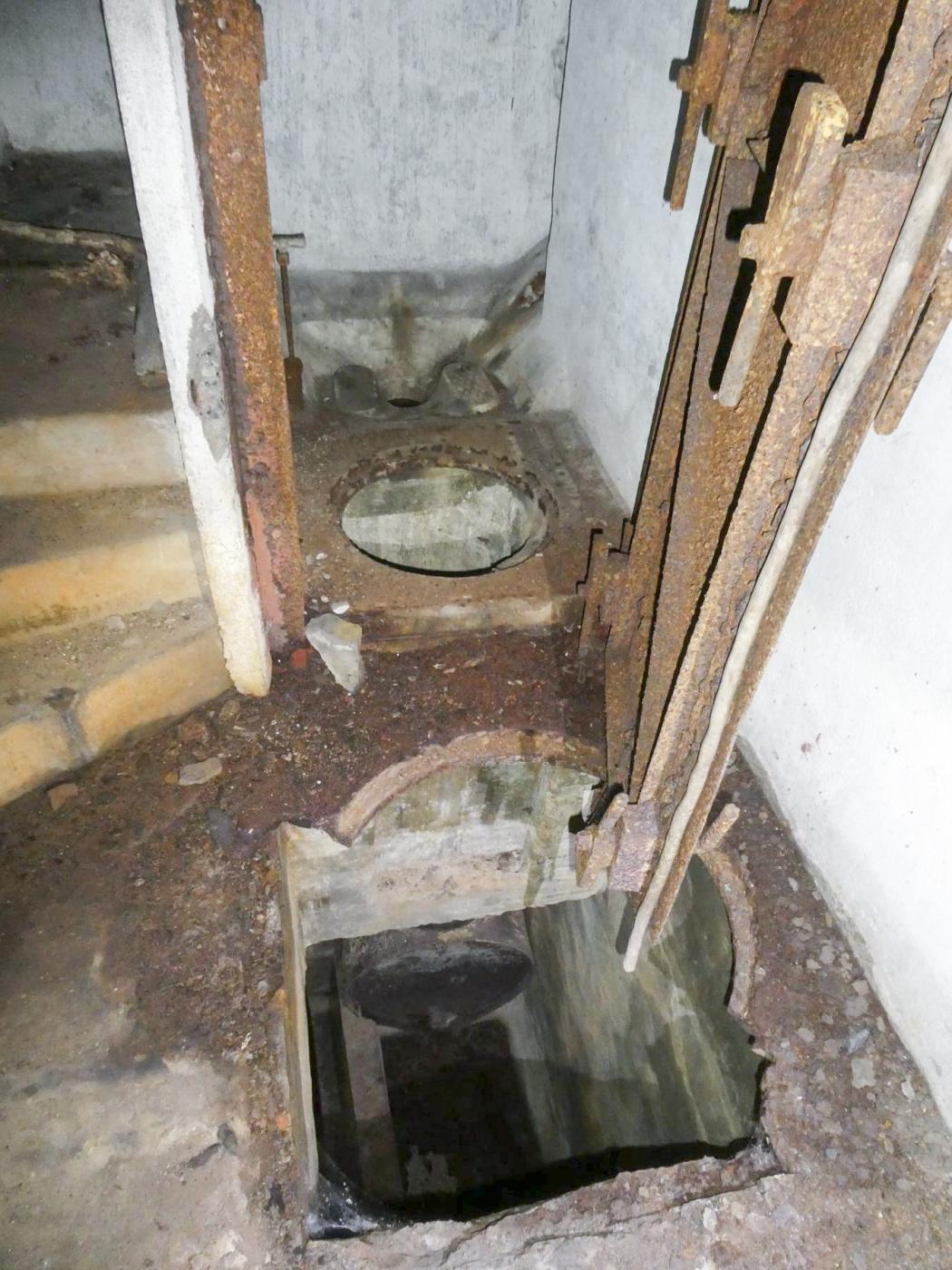

Le wc avec dessous la fosse Asepta
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122204 - Taille écran 1050 x 1400 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
ELLENA Daniel - CUNY Philippe
MARLIERES - C4 - (Casemate d'infanterie - Simple)

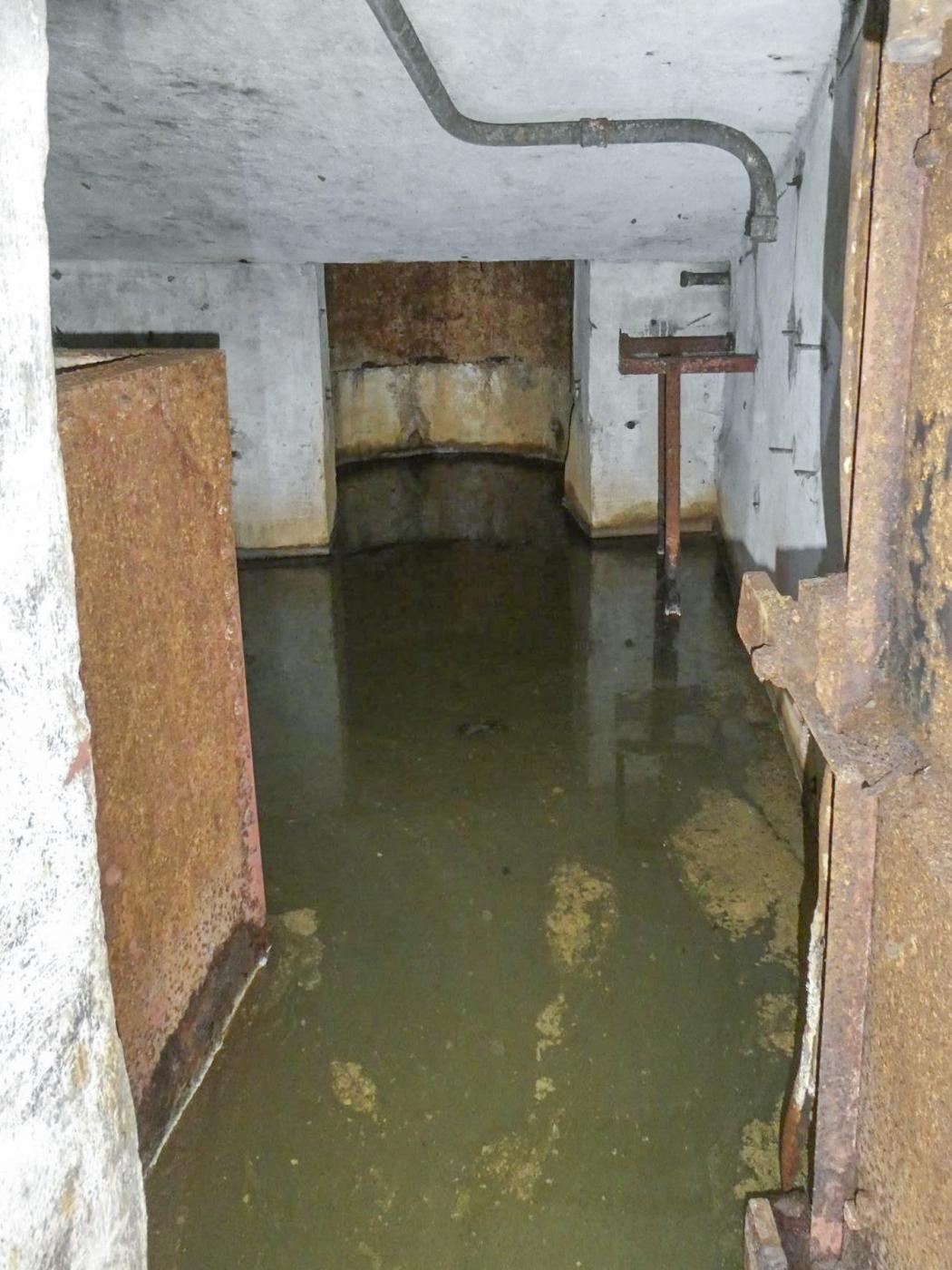

Accès inondé vers la cloche modifiée AM
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : ELLENA Daniel - CUNY Philippe
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 122211 - Taille écran 1050 x 1400 pixels
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
Prise le 10 oct. 2023 - Déposée le 17/10/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
