ERMITAGE SAINT QUENTIN - C7
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFCR - SF Crusnes
Sous Secteur
Arrancy
Quartier
Doncourt
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1931
Commune
DONCOURT LES LONGUYON (54620)
Lieu-dit / Parcelle
L'Ermitage
Coordonnées
49.458383 - 5.727502
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Pour plus d'informations et de détails sur l'instruction définissant ce plan-type, se rapporter à la fiche wiki suivante:GénéralitésPlus d'informations ... |
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate d'infanterie de l'Ermitage St Quentin se compose comme suit:
- 1 créneau pour jumelage de mittrailleuses Reibel et canon antichar de 47 mm
- 1 créneau pour jumelage de mittrailleuses Reibel
- 1 cloche GFM type A
- 1 cloche pour jumelage de mittrailleuses Reibel
- 2 créneaux pour fusil-mitrailleur (Défense rapprochée)
- 1 créneau pour jumelage de mittrailleuses Reibel et canon antichar de 47 mm
- 1 créneau pour jumelage de mittrailleuses Reibel
- 1 cloche GFM type A
- 1 cloche pour jumelage de mittrailleuses Reibel
- 2 créneaux pour fusil-mitrailleur (Défense rapprochée)
CONSTRUCTION, Description
Casemate CORF simple à deux niveaux
CONSTRUCTION, Mission, ou Fonction de l'objet
La casemate de l'Ermitage de St Quentin flanque en direction de la casemate du Bois de tappe Est.
Sa cloche pour mitrailleuse a une action frontale et couvre les avants en direction du nord
Sa cloche pour mitrailleuse a une action frontale et couvre les avants en direction du nord
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate du de l'Ermitage Saint Quentin au réseau téléphonique de la fortification Maginot était 279
Source(s) :
Quelque part sur la Ligne Maginot - JY Mary
Source(s) :
Quelque part sur la Ligne Maginot - JY Mary
EFFECTIF, Commandement et/ou unité
La casemate est placée sous le commandement du Lt Riotte
Effectif théorique de 23 hommes :
- 1 officier
- 2 sous-officiers
- 20 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
- 1 officier
- 2 sous-officiers
- 20 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
HISTORIQUE, Chronologie
Le 15 juin 1940 à 4 h, le guetteur de cloche réveille le lieutenant RIOTTE et lui signale que des convois allemands défilent sur la route nationale
" On a livré la Ligne Maginot" pages 24 et 25
" On a livré la Ligne Maginot" pages 24 et 25
HISTORIQUE, Construction
Dans l'avant-projet sommaire du secteur de la CRUSNES, approuvé le 30 Septembre 1930 (DM 1940 3/11-1), l'intervalle FERMONT-LATIREMONT est défendu par un couple de casemate au HAUT de l'ANGUILLE, une casemate simple à droite au BOIS de TAPPE qui croise ses feux avec une casemate simple à gauche au BOIS de PRAUCOURT.
Un plan d'implantation détaillé (790/S) de ces casemates est proposé en cohérence avec cela le 19 Décembre 1930. A la réflexion, la CORF considère deux mois plus tard qu'hormis les casemates du HAUT de l'ANGUILLE, ce plan de feu est à revoir et en fait la demande à la DTF de Metz-Ouest (Col FROSSARD)
Un premier plan d'implantation de la casemate est proposé par la DTF en Mars 1931 - en même temps que ceux des casemates de HAUT de l'ANGUILLE et BOIS de TAPPE. Celui-ci est rejeté par la CORF.
Finalement, le plan d'implantation 940/S du 24 Juillet 1931 couvrant les casemates de PRAUCOURT et ERMITAGE St QUENTIN est approuvé par DM 3304 2/4-S le 24 Septembre 1931.
Source(s) :
SHD 2V244
Un plan d'implantation détaillé (790/S) de ces casemates est proposé en cohérence avec cela le 19 Décembre 1930. A la réflexion, la CORF considère deux mois plus tard qu'hormis les casemates du HAUT de l'ANGUILLE, ce plan de feu est à revoir et en fait la demande à la DTF de Metz-Ouest (Col FROSSARD)
Un premier plan d'implantation de la casemate est proposé par la DTF en Mars 1931 - en même temps que ceux des casemates de HAUT de l'ANGUILLE et BOIS de TAPPE. Celui-ci est rejeté par la CORF.
Finalement, le plan d'implantation 940/S du 24 Juillet 1931 couvrant les casemates de PRAUCOURT et ERMITAGE St QUENTIN est approuvé par DM 3304 2/4-S le 24 Septembre 1931.
Source(s) :
SHD 2V244
Page n° 10582 mise à jour le 10/10/2022 -
© wikimaginot.eu 2017 / 2025
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Armée de l'Air - SHD - 29N152 (3e Armée)
DB28 - (Blockhaus pour canon)
Vue aérienne
Mission du 12 mars 1940 - FA27 Alt 2000
Auteur : Armée de l'Air - Provenance : SHD - 29N152 (3e Armée)
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Mission du 12 mars 1940 - FA27 Alt 2000
Auteur : Armée de l'Air - Provenance : SHD - 29N152 (3e Armée)
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr) Photo n° 107708 - Taille écran 1349 x 1000 pixels
Prise le 12 mars 1940 - Déposée le 01/04/2022Versé par: Michel Teiten
Prise le 12 mars 1940 - Déposée le 01/04/2022Versé par: Michel Teiten
wikislides - © wikimaginot.eu
CJ Vermeulen
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 11704 - Taille écran 1800 x 1197 pixels
Prise le 27 janv. 2005 - Déposée le 10/10/2022
Prise le 27 janv. 2005 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36967 - Taille écran 1800 x 1197 pixels
Prise le 27 janv. 2005 - Déposée le 10/10/2022
Prise le 27 janv. 2005 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Valentin Hemmert
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : Valentin Hemmert
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 78860 - Taille écran 512 x 800 pixels
Prise le 16 nov. 1992 - Déposée le 10/10/2022
Prise le 16 nov. 1992 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36968 - Taille écran 931 x 1400 pixels
Prise le 27 janv. 2005 - Déposée le 10/10/2022
Prise le 27 janv. 2005 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36969 - Taille écran 1800 x 1197 pixels
Prise le 27 janv. 2005 - Déposée le 10/10/2022
Prise le 27 janv. 2005 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
CJ Vermeulen
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 36970 - Taille écran 1800 x 1203 pixels
Prise le 27 janv. 2005 - Déposée le 10/10/2022
Prise le 27 janv. 2005 - Déposée le 10/10/2022
wikislides - © wikimaginot.eu
Pruzsina jerome
ERMITAGE SAINT QUENTIN - C7 - (Casemate d'infanterie - Simple)

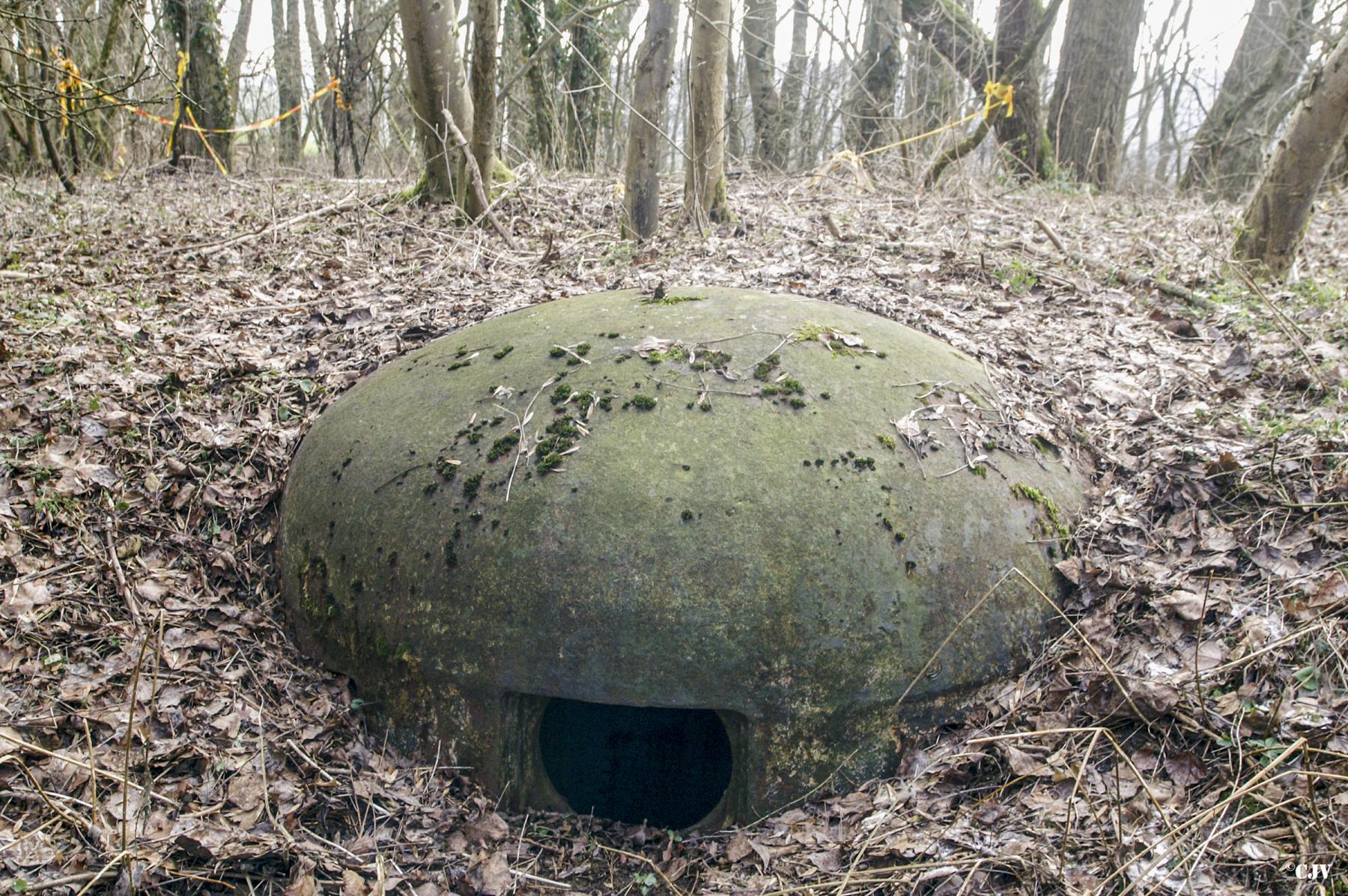

La cloche GFM
