PETERSBERG Ouest - C39
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Angevillers - Oeutrange
Quartier
Angevillers
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
ESCHERANGE (57330)
Lieu-dit / Parcelle
Alte Kirch
Coordonnées
49.412464 - 6.072856
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
interchangeable avec un canon antichar de 47 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 2 cloches GFM type A à 3 créneaux
- 2 créneaux de flanquement pour FM
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
interchangeable avec un canon antichar de 47 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 2 cloches GFM type A à 3 créneaux
- 2 créneaux de flanquement pour FM
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
ARMEMENT, Spécificités
La casemate du Petersberg Ouest présente la particularité d'avoir une façade de tir « brisée » induisant des angles de tir divergents entre le créneau mixte pour JM/AC 47 et le créneau pour jumelage de mitrailleuses.
CONSTRUCTION, Cout
Le cout total de construction et d’équipement de la casemate s'élève à 1 025 000 Frs au 01 juillet 36
Cf. document joint
Source(s) :
SHD - 9 NN 4423
Cf. document joint
Source(s) :
SHD - 9 NN 4423
CONSTRUCTION, Description
La casemate du Petersberg Ouest est une casemate d'infanterie CORF simple flanquant vers la gauche.
DENOMINATION, Dénominations alternatives
La numérotation allemande de l'ouvrage était werke 189
DENOMINATION, Indicatifs et n° d'abonné
Numéro d'abonné téléphonique : 425
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate du Petersberg Ouest était formé de personnels issus du 169° RIF placés sous le commandement du Lt Ratkowski
Effectif théorique de 23 hommes :
- 1 officier
- 1 sous-officier
- 17 caporaux et hommes de troupe
- 4 radiotélégraphistes
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
- 1 officier
- 1 sous-officier
- 17 caporaux et hommes de troupe
- 4 radiotélégraphistes
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
EQUIPEMENT, Electrique
L'alimentation électrique de la casemate était assurée par un groupe électrogène à moteur CLM 1 PJ 65
Page n° 10637 mise à jour le 29/11/2023 -
© wikimaginot.eu 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Armée de l'Air - Observateur Lt Gaubert - SHD - 29N151 (3e Armée)
PETERSBERG EST - C40 - (Casemate d'infanterie - Simple)
Vue aérienne du 11 mars 1940
Auteur : Armée de l'Air - Observateur Lt Gaubert - Provenance : SHD - 29N151 (3e Armée)
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Auteur : Armée de l'Air - Observateur Lt Gaubert - Provenance : SHD - 29N151 (3e Armée)
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr) Photo n° 110041 - Taille écran 1500 x 1000 pixels
Prise le 11 mars 1940 - Déposée le 20/07/2022Versé par: Michel Teiten
Prise le 11 mars 1940 - Déposée le 20/07/2022Versé par: Michel Teiten
wikislides - © wikimaginot.eu
Pruzsina jerome
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

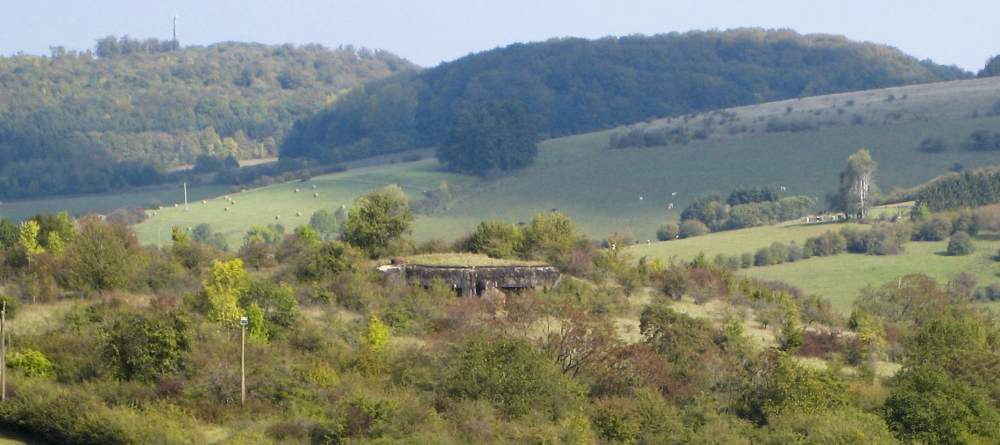

Vue générale
Auteur : Pruzsina jerome
CC BY - Paternité
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 13135 - Taille écran 1000 x 445 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
CALAND Thierry
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
Auteur : CALAND Thierry
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 56878 - Taille écran 1167 x 662 pixels
Prise en 2017 - Déposée le 27/12/2020
Prise en 2017 - Déposée le 27/12/2020
wikislides - © wikimaginot.eu
Pruzsina jerome
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
La chambre de tir a les créneaux qui ne sont pas dans le même plan, comme la casemate de Puxieux
Auteur : Pruzsina jerome
CC BY - Paternité
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 13136 - Taille écran 933 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
Pruzsina jerome
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

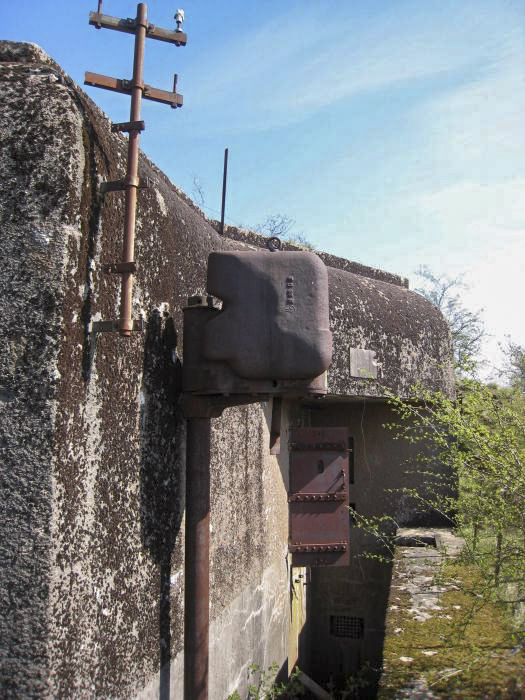

Le Projecteur blindé et l'entrée
Auteur : Pruzsina jerome
CC BY - Paternité
Auteur : Pruzsina jerome
CC BY - Paternité Photo n° 13137 - Taille écran 525 x 700 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
Michel Teiten
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

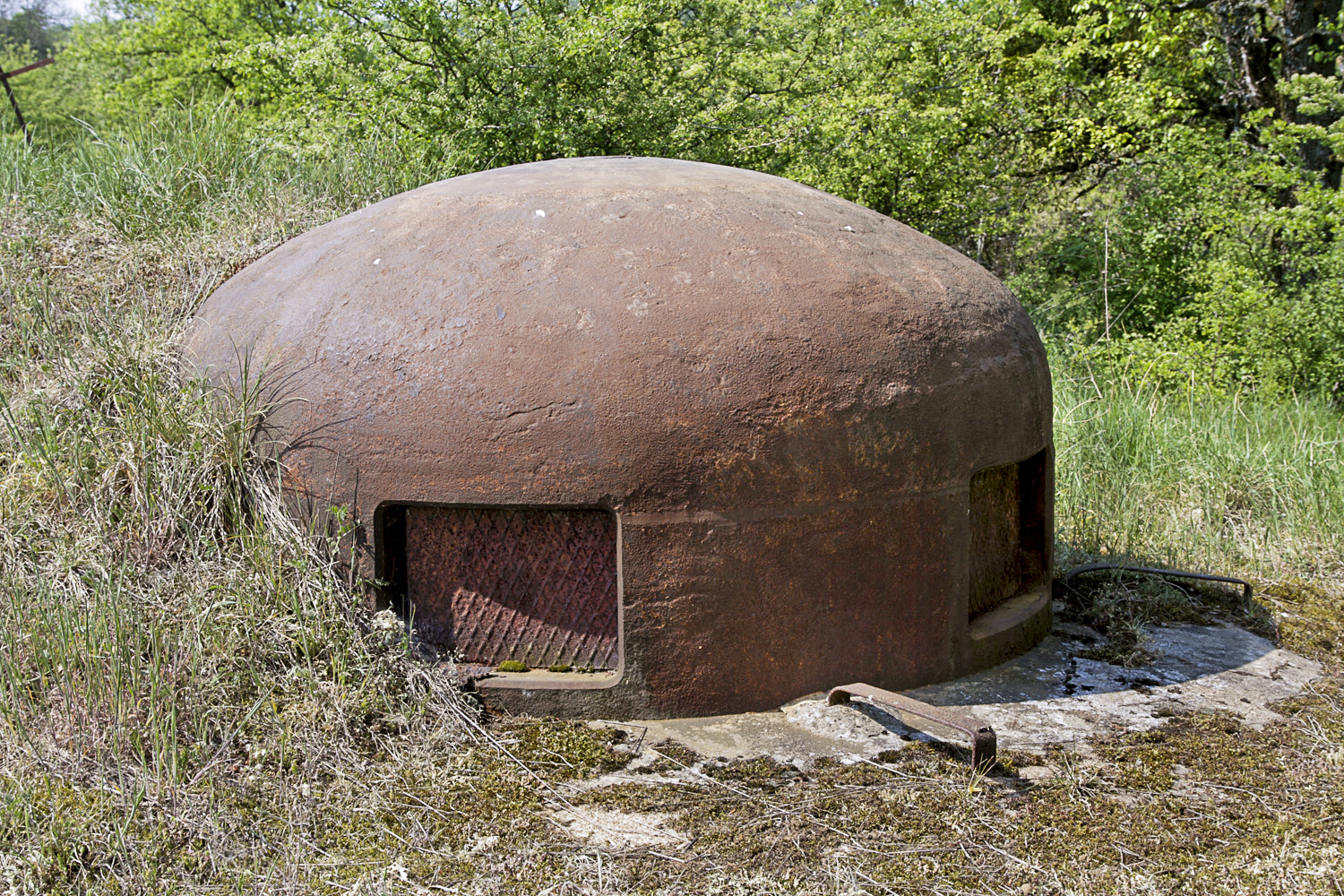

Vue rapprochée de l'une des deux cloches GFM
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel Teiten
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 88127 - Taille écran 1500 x 1000 pixels
Prise le 23 avril 2011 - Déposée le 27/12/2020
Prise le 23 avril 2011 - Déposée le 27/12/2020
wikislides - © wikimaginot.eu
CALAND Thierry
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
Auteur : CALAND Thierry
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 56875 - Taille écran 1200 x 695 pixels
Prise en 2017 - Déposée le 08/04/2017
Prise en 2017 - Déposée le 08/04/2017
wikislides - © wikimaginot.eu
Dominique KEMMEL
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

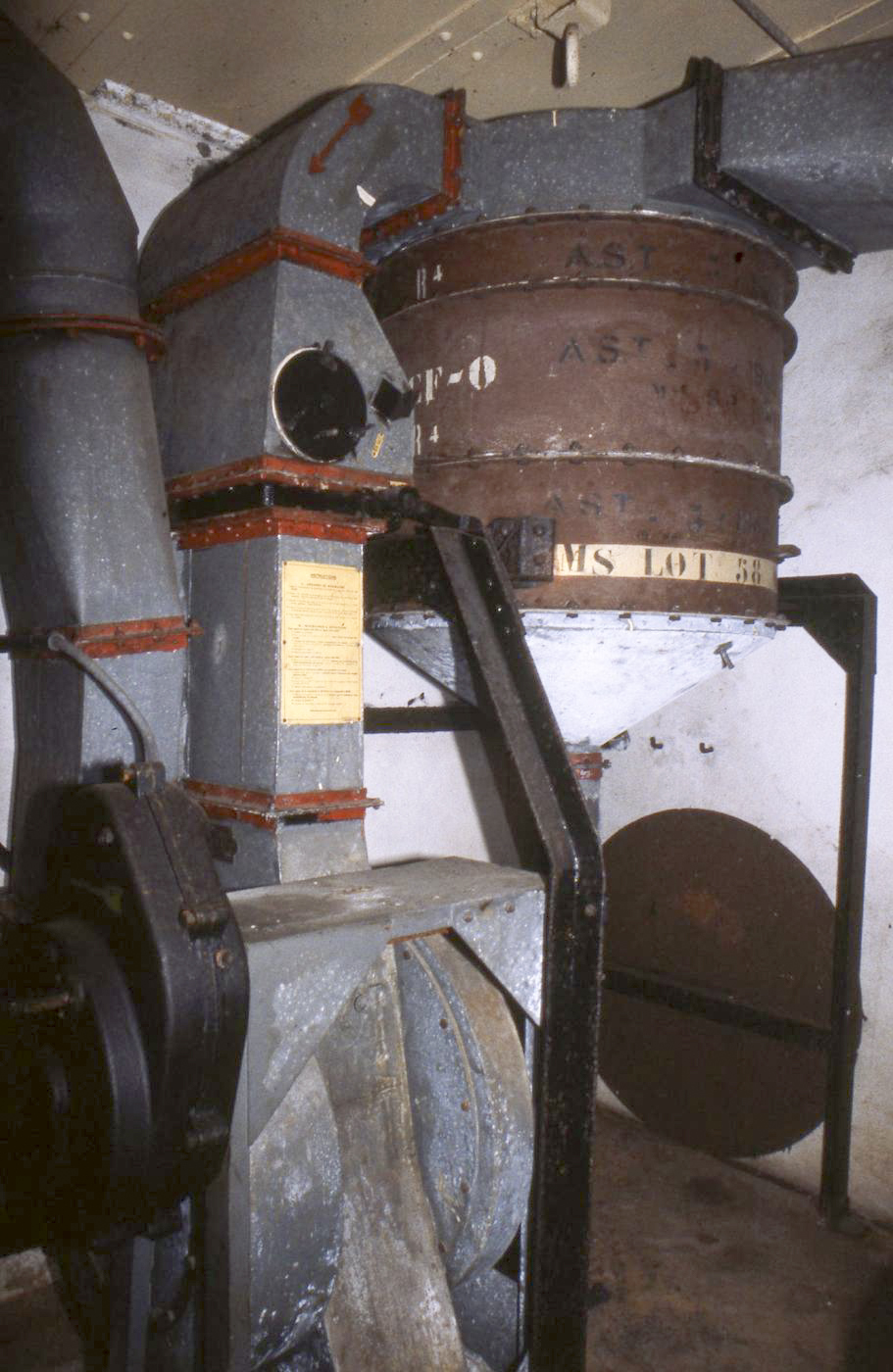

La ventilation et le filtrage
Auteur : Dominique KEMMEL
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Dominique KEMMEL
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 89896 - Taille écran 911 x 1400 pixels
Prise en 1985 - Déposée le 27/12/2020
Prise en 1985 - Déposée le 27/12/2020
wikislides - © wikimaginot.eu
Michel Teiten
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

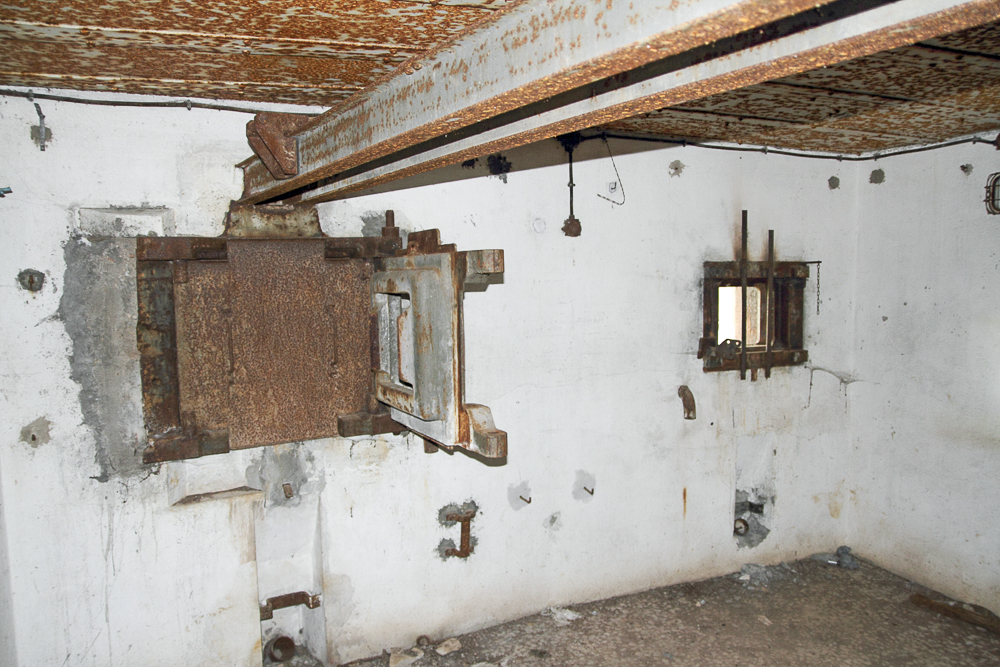

Intérieur de la chambre de tir
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 110057 - Taille écran 1000 x 667 pixels
Déposée le 01/11/2022
Déposée le 01/11/2022
wikislides - © wikimaginot.eu
Michel Teiten
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
Accès à la cloche GFM (dont le plancher est en position basse) et armoires à munitions à droite
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 110059 - Taille écran 1000 x 667 pixels
Déposée le 20/07/2022
Déposée le 20/07/2022
wikislides - © wikimaginot.eu
Thierry CALAND
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
La cloche mitrailleuses
A l'avant plan, le système de ventilation de la cloche et d'aspiration des gaz résultant du tir
Auteur : Thierry CALAND
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
A l'avant plan, le système de ventilation de la cloche et d'aspiration des gaz résultant du tir
Auteur : Thierry CALAND
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 86152 - Taille écran 933 x 1400 pixels
Déposée le 27/12/2020
Déposée le 27/12/2020
wikislides - © wikimaginot.eu
CALAND Thierry
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
Auteur : CALAND Thierry
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 56876 - Taille écran 1162 x 800 pixels
Prise en 2017 - Déposée le 08/04/2017
Prise en 2017 - Déposée le 08/04/2017
wikislides - © wikimaginot.eu
CALAND Thierry
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)
Auteur : CALAND Thierry
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 56877 - Taille écran 1200 x 772 pixels
Prise en 2017 - Déposée le 08/04/2017
Prise en 2017 - Déposée le 08/04/2017
wikislides - © wikimaginot.eu
CALAND Thierry
PETERSBERG OUEST - C39 - (Casemate d'infanterie - Simple)

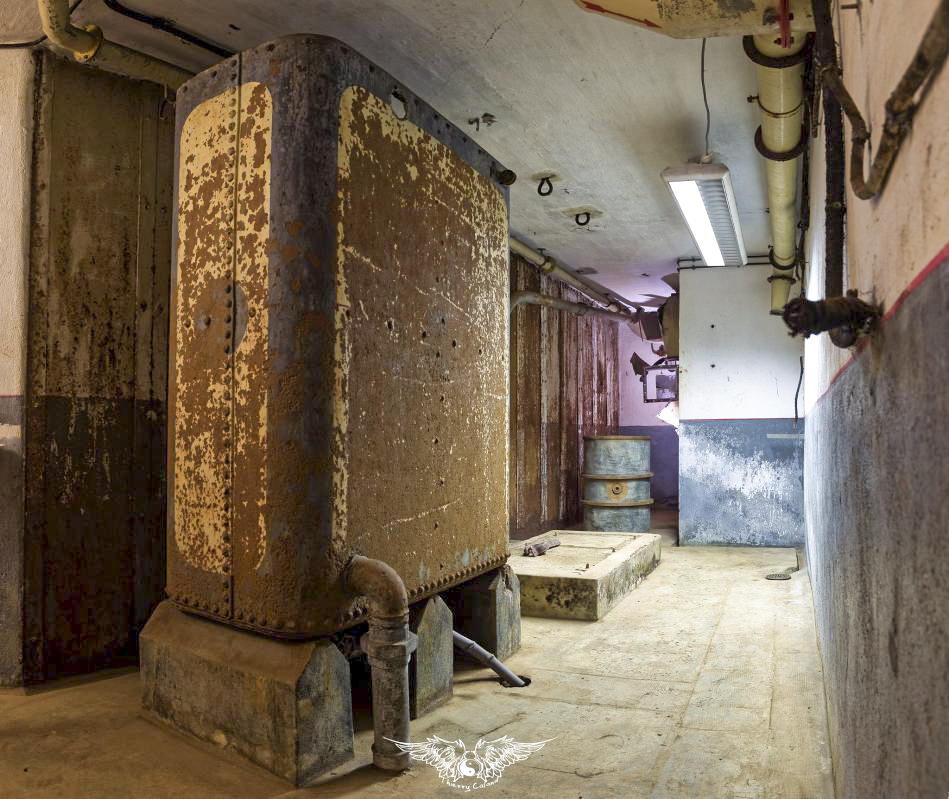

L'emplacement du groupe électrogène CLM
