RIPPERT - X13 (Quartier KARRE - II/168°RIF)
( Abri )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Hettange-Grande
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Lieu-dit / Parcelle
Rippert
Coordonnées
49.423738 - 6.215900
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.

|
Généralités
Alternative imaginée par la CORF aux abris caverne pour réserves locales, les abris de surface sont des monolithes de béton destinés à abriter jusqu'à l'équivalent d'une compagnie. Ils font l'objet d'un chapitre spécifique dans la Notice du 27 Décembre 1929 relative à l’organisation d'abris po..........
Plus d'informations ...
|
Notes et informations
CONSTRUCTION, Mission, ou Fonction de l'objet
PC du quartier 'Karre' du secteur fortifié de Thionville
DENOMINATION, Dénomination officielle
Le nom initial de l'abri est "COTE 202".
Codé X 13
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné téléphonique de l'Abri du Rippert au réseau de la fortification Maginot était 506
Source(s) :
Ordre pour les transmissions du 27 mai 1940
EFFECTIF, Commandement et/ou unité
Le quartier est tenu par le 2° Bon du 168° RIF placé sous le commandement du Cne puis CB Collilieux A
EQUIPEMENT, Electrique
L'usine électrique était dotée de deux groupes électrogènes à moteur SUPDI type 1SAE développant 13 CV
Ces groupes fournissaient 8,5 KVA et alimentaient l'éclairage en 110V mono et les moteurs de ventilation et la pompe de puit en 220V triphasé.
ETAT ACTUEL , Etat - utilisation actuelle
Propriétaire : ONF (2001)
HISTORIQUE, Construction
Le marché de construction du gros-œuvre - comme sous-élément de la tranche de chantier n°8 - est adjugé le 20 Décembre 1929 à l'entreprise VERDUN FORTIFICATIONS de Belleville (Meuse) pour un montant total de 4,6 MF. Rappel : la tranche n°8 des travaux de 1929 va de SENTZICH à BASSE-PARTHE.
Le plan de masse et d'implantation de l'abri est seulement approuvé le 29 Mai 1930 (Note 199/S de la DTF Metz-Ouest).
Les terrassements sont juste achevés en Septembre 1931. Le bétonnage débute en Octobre.
Source(s) :
SHD - 6V11100
Page n° 10668 mise à jour le 08/05/2020 -
© wikimaginot.eu 2018 / 2021
Photos actuelles
Rien de mieux qu'une photo de cette magnifique façade pour vous présenter l'abri.
Auteur : Patrimoine en Images
Auteur : Nicolas GUTH - NHM Photos
Vue en enfilade de la façade
Auteur : Michel Teiten
L'entrée
Auteur : CJ Vermeulen
La façade
Auteur : CJ Vermeulen
Entrée droite de l'abri. La passerelle est toujours en place. Noter les deux créneaux de défense pour FM et les, discrets, restes de peinture de camouflage
Auteur : Michel Teiten
L'une des deux cloches GFM de l'abri
Auteur : Michel Teiten
Barre d'ancrage au sol des filets de camouflage.
Auteur : Michel Teiten

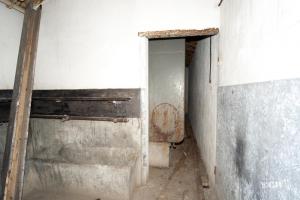

Le couloir
Auteur : CJ Vermeulen
Auteur : CJ Vermeulen
Le système d'évacuation forcé - naturel des fumées de la cuisinière
Auteur : CJ Vermeulen
Lavabos pour la troupe
Auteur : CJ Vermeulen
Lavabos et citerne d'eau
Auteur : CJ Vermeulen
La salle des filtres qui servait en cas d'attaque au gaz
Auteur : Patrimoine en Images
Auteur : Nicolas GUTH - NHM Photos
Le PC
Auteur : CJ Vermeulen
Auteur : Nicolas GUTH - NHM Photos
Auteur : Nicolas GUTH - NHM Photos
Auteur : CJ Vermeulen
Les latrines
Auteur : CJ Vermeulen
Accès aux fosses septiques des latrines
Auteur : CJ Vermeulen
Les fosse septiques ASEPTA des latrines.
Le tuyau d'extraction des gaz et air vicié directement greffé sur le tube de descente de la cuvette est bien visible sur cette photo
Auteur : CJ Vermeulen
Auteur : Nicolas GUTH - NHM Photos
Accès à l'étage inférieur
Auteur : CJ Vermeulen
Auteur : Nicolas GUTH - NHM Photos
L'usine électrique
Auteur : CJ Vermeulen
La cuisine
Auteur : CJ Vermeulen
La cuisine et sa magnifique cuisinière François-Vaillant, plus précisément un modèle type '1D 00' qui fonctionnait au charbon.
Auteur : Patrimoine en Images
Auteur : Nicolas GUTH - NHM Photos
Le central téléphonique dépouillé de ses coffrets
Auteur : CJ Vermeulen

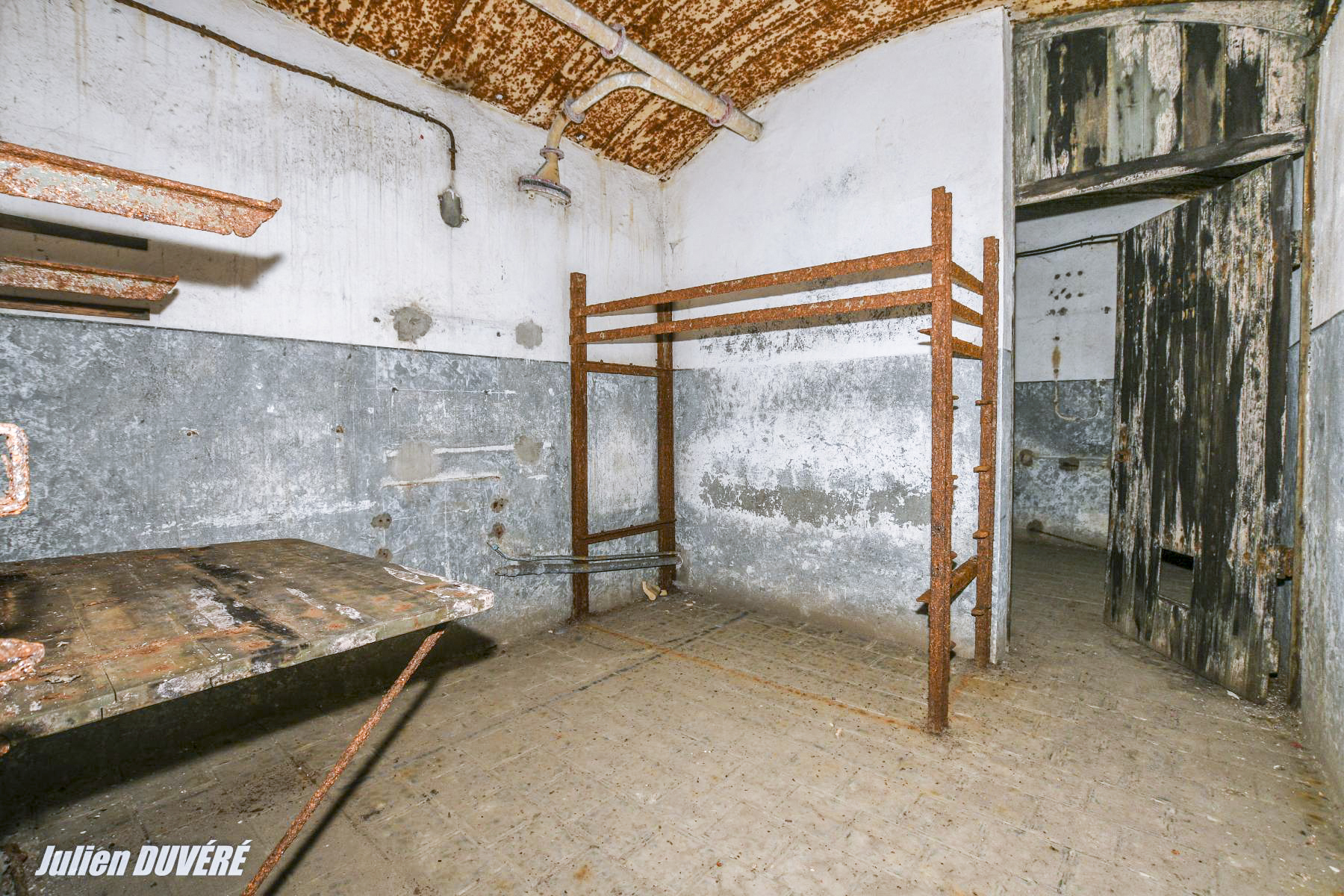

Une des chambrées
Auteur : CJ Vermeulen
Auteur : Nicolas GUTH - NHM Photos
Le couloir 'secondaire' qui servait pour le passage des troupes dans les différentes pièces.
Auteur : Patrimoine en Images
