ACa2 - STOCKEN
( Casemate d'artillerie )
Secteur Fortifié
SFFA - SF Faulquemont
Sous Secteur
Steinbesch ( Zimming )
Quartier
Est (I / 156° RIF)
Maître d'ouvrage
MIL - Commandement
Constructeur
Non précisé
Année
Commune
BAMBIDERSTROFF (57690)
Lieu-dit / Parcelle
Baudstuden
Coordonnées
49.088107 - 6.607987
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Cette grande casemate d'artillerie pour deux canons de 75 mm, de facture soignée, est une amélioration, propre à la Région Fortifiée de Metz (RFM), du modèle type STG 1936 pour deux 75 mm de campagne. Construite en protection 2 (piédroits de 2,25 m), elle dispose de 3 variantes: - Une version droite avec sous-sol rédui.......... Plus d'informations ... |
Notes et informations
ARMEMENT, Artillerie
Deux piéces de 75mm mle 1897 sur affuts de casemate pour canon de 75mm mle 1897 (Matériels récupérés dans les casemates de Bourges des ouvrages Séré de Rivières).
ARMEMENT, Infanterie
La défense rapprochée de la casemate est assurée par une cloche GFM et 5 créneaux pour fusil mitrailleurs.
A noter la présence d'une fausse cloche GFM et d'un faux créneau FM sur le mur de soutènement entre l'entrée personnel et le plan incliné.
A noter la présence d'une fausse cloche GFM et d'un faux créneau FM sur le mur de soutènement entre l'entrée personnel et le plan incliné.
CONSTRUCTION, Description
La casemate d'artillerie Aca2 est une casemate d'artillerie RFM mle 1937 pour deux tubes de 75 mle 1897 dans sa version gauche avec sous-sol complet. Elle est d'ailleurs la seul de ce type qui fut construite.
La casemate étant en contrebas de la route permettant son approvisionnement, elle y est reliée par un escalier et un plan incliné doté de rails (voie de 60) permettant la descente des matériels et munitions.
Le plan incliné était peut être doté d'un treuil.
Le plan incliné était peut être doté d'un treuil.
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement de la LPR au Nord, dans le secteur des ouvrages du Bambesch, Kerfent et Mottenberg.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate d'artillerie AC2 au réseau téléphonique de la fortification Maginot serait 612.
EFFECTIF, Commandement et/ou unité
L'effectif était issu du 163° RAP.
ETAT ACTUEL , Etat - utilisation actuelle

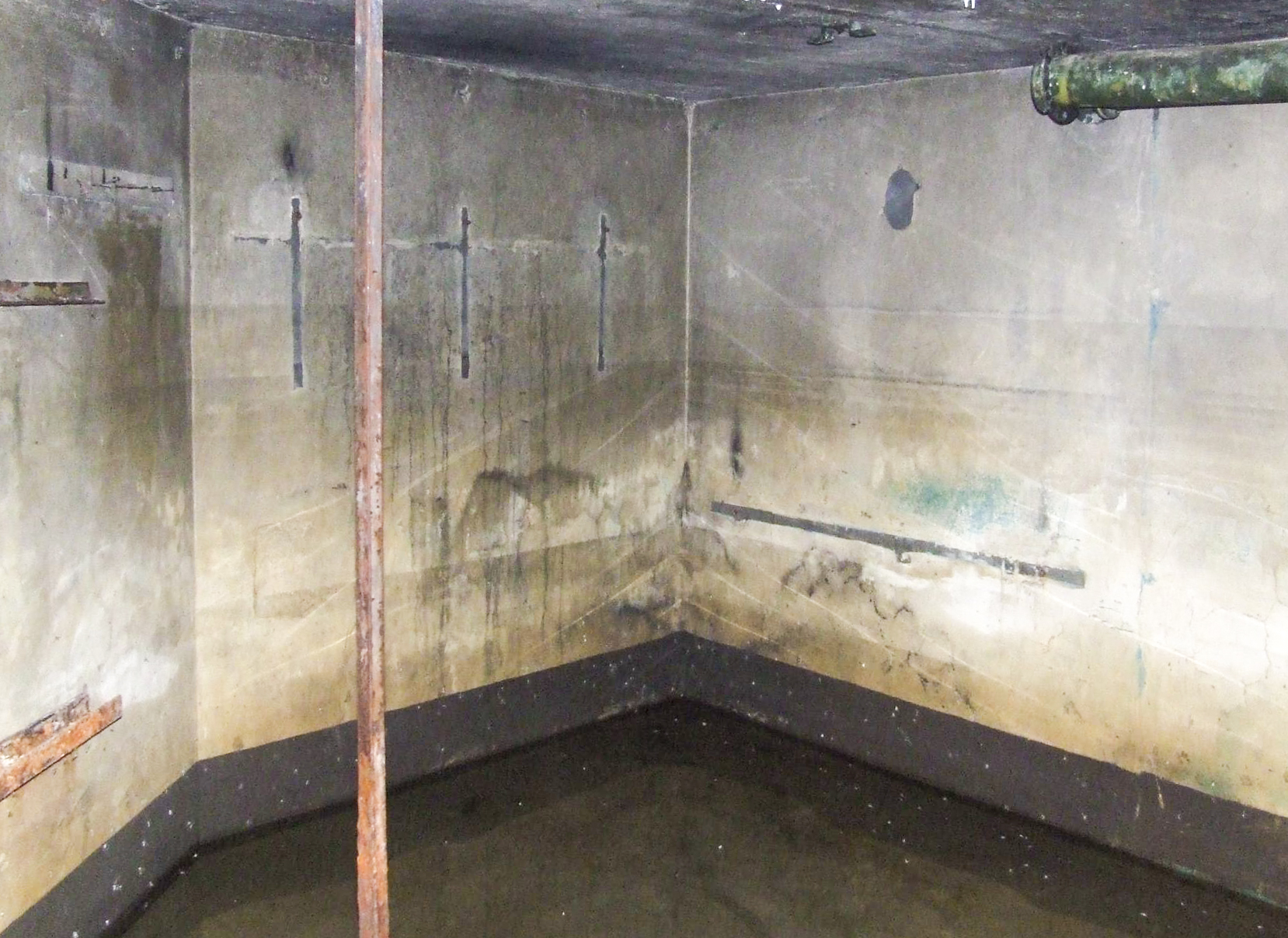

Le sous-sol de la casemate est souvent inondé.
Fils de discussion
type d'affut 2 messages, le dernier est de jolasjm le 17/11/2021
L'accés à ce fil est réservé aux membres de l'association wikimaginot
Page n° 10694 mise à jour le 29/06/2023 -
© wikimaginot.eu 2016 / 2023
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
CJ Vermeulen
ACA2 - STOCKEN - (Casemate d'artillerie)

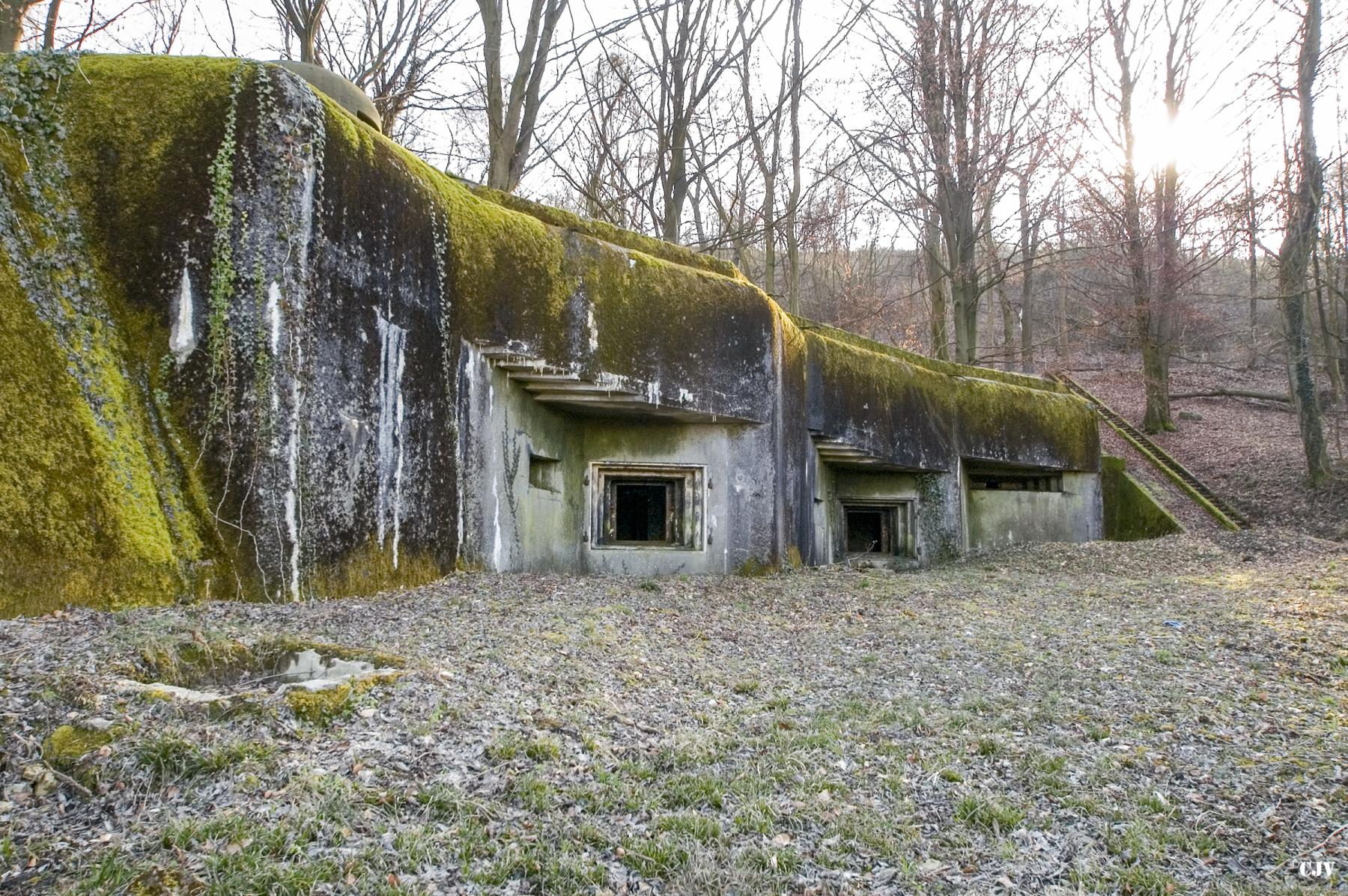

Vue d'ensemble
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40047 - Taille écran 1800 x 1197 pixels
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fré Do
ACA2 - STOCKEN - (Casemate d'artillerie)
Créneau pour canon de 75 et à gauche créneau FM de défense rapprochée
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54476 - Taille écran 1200 x 800 pixels
Déposée le 28/10/2020
Déposée le 28/10/2020
wikislides - © wikimaginot.eu
Fré Do
ACA2 - STOCKEN - (Casemate d'artillerie)

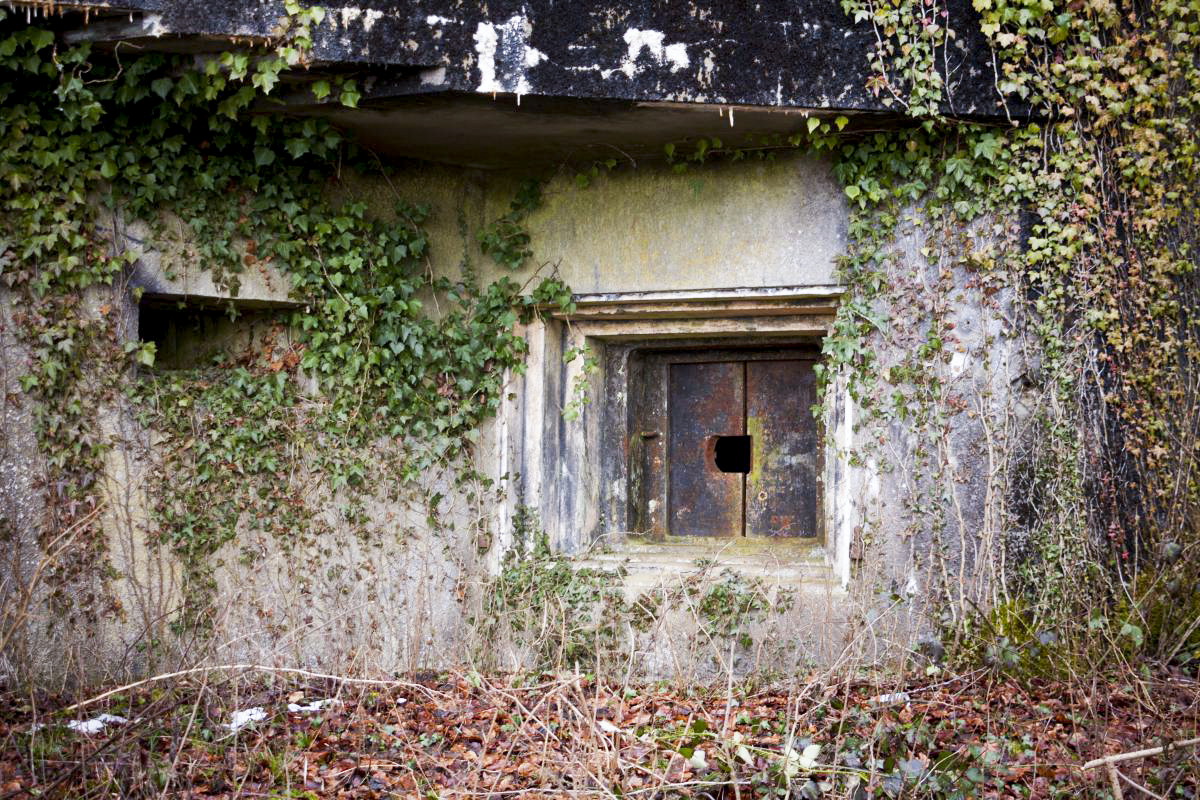

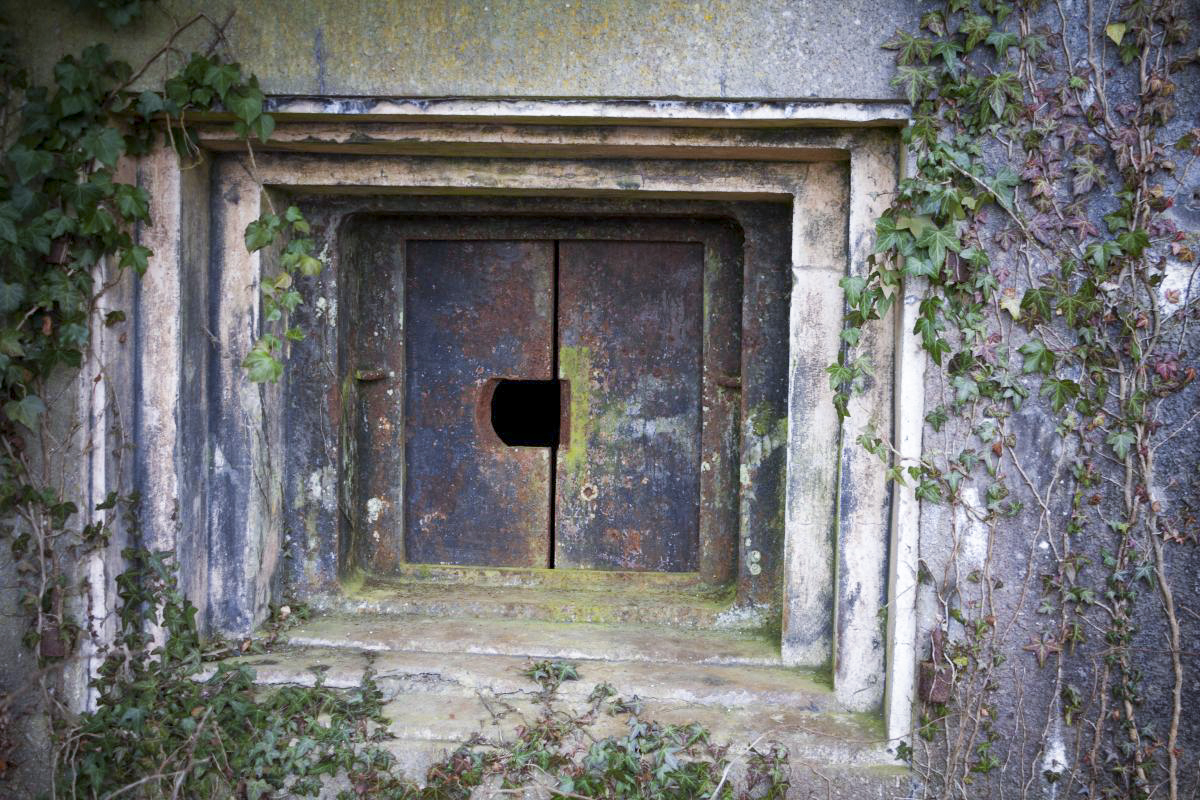

Détail du créneau pour canon de 75 équipé de ses volets d'embrasure
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54477 - Taille écran 1200 x 800 pixels
Déposée le 28/10/2020
Déposée le 28/10/2020
wikislides - © wikimaginot.eu
Fré Do
ACA2 - STOCKEN - (Casemate d'artillerie)
Créneau de l'observatoire
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54478 - Taille écran 1200 x 800 pixels
Déposée le 28/10/2020
Déposée le 28/10/2020
wikislides - © wikimaginot.eu
CJ Vermeulen
ACA2 - STOCKEN - (Casemate d'artillerie)

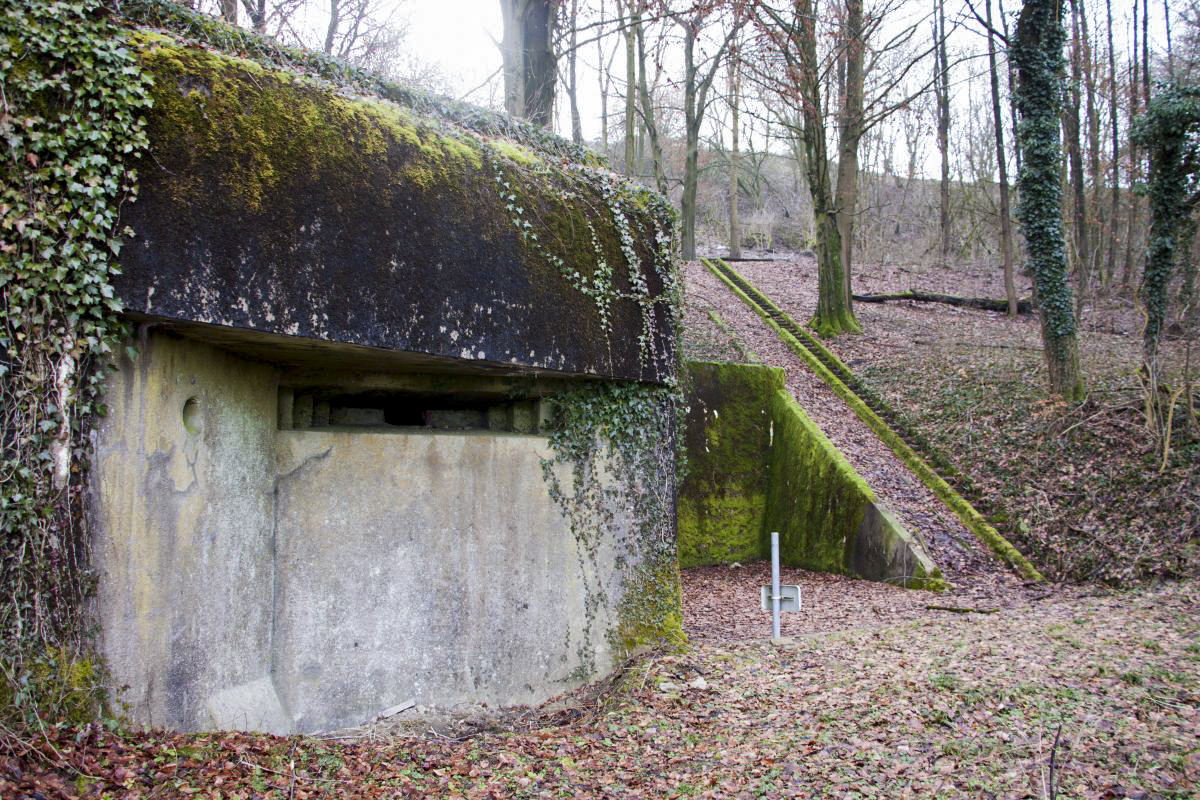

Le plan incliné et l'esplanade bétonnée devant les entrées
Noter le faux créneau FM sur le mur de soutènement
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Noter le faux créneau FM sur le mur de soutènement
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40048 - Taille écran 1800 x 1197 pixels
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
MANSUY Michel
ACA2 - STOCKEN - (Casemate d'artillerie)

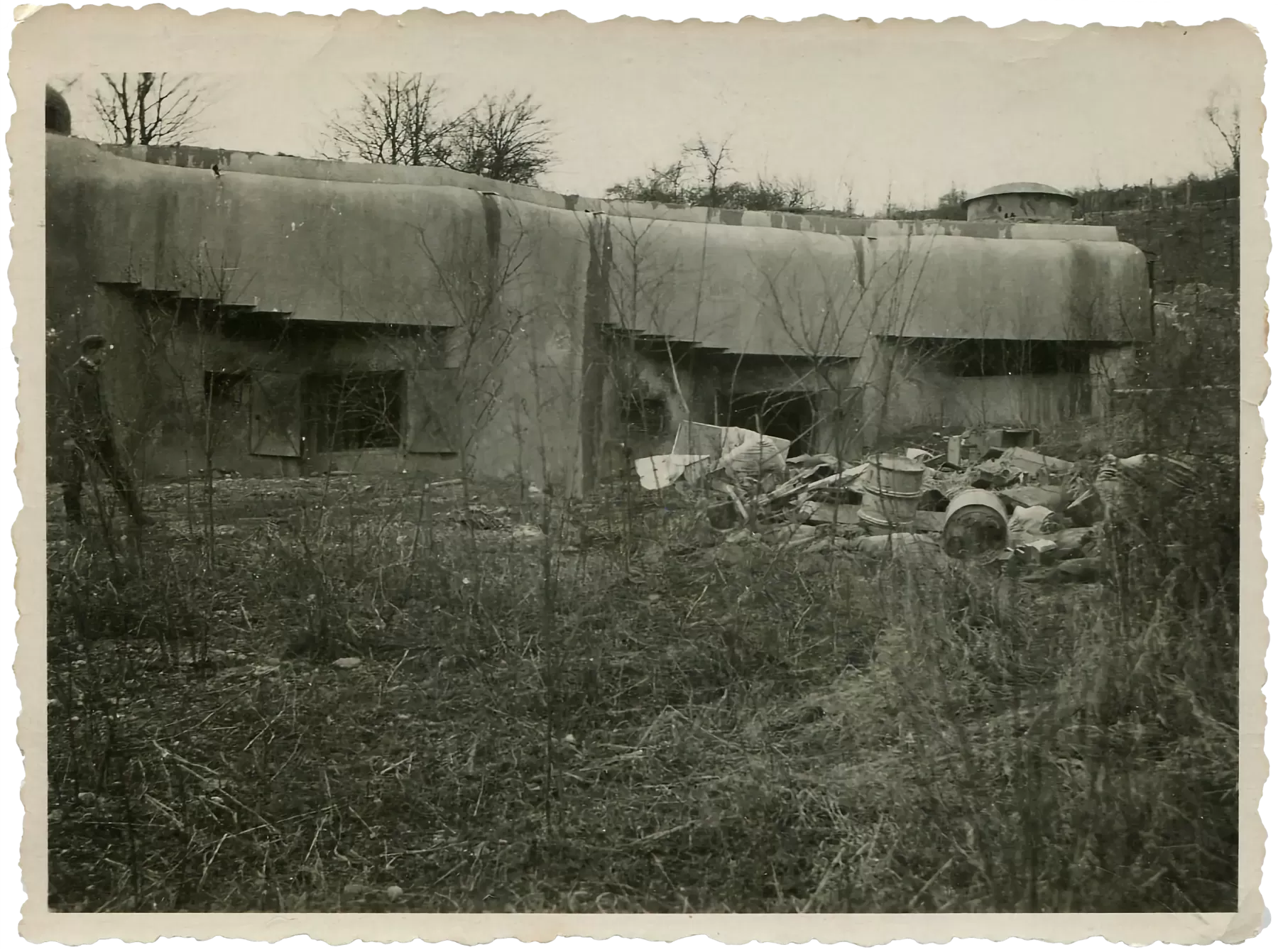

Fausse créneau
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite
Auteur : MANSUY Michel
Collection Mansuy - Reproduction interdite Photo n° 119273 - Taille écran 1548 x 1035 pixels
Prise le 08 mai 1975 - Déposée le 29/06/2023
Traitée par: Lia Vermeulen
Prise le 08 mai 1975 - Déposée le 29/06/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Fré Do
ACA2 - STOCKEN - (Casemate d'artillerie)

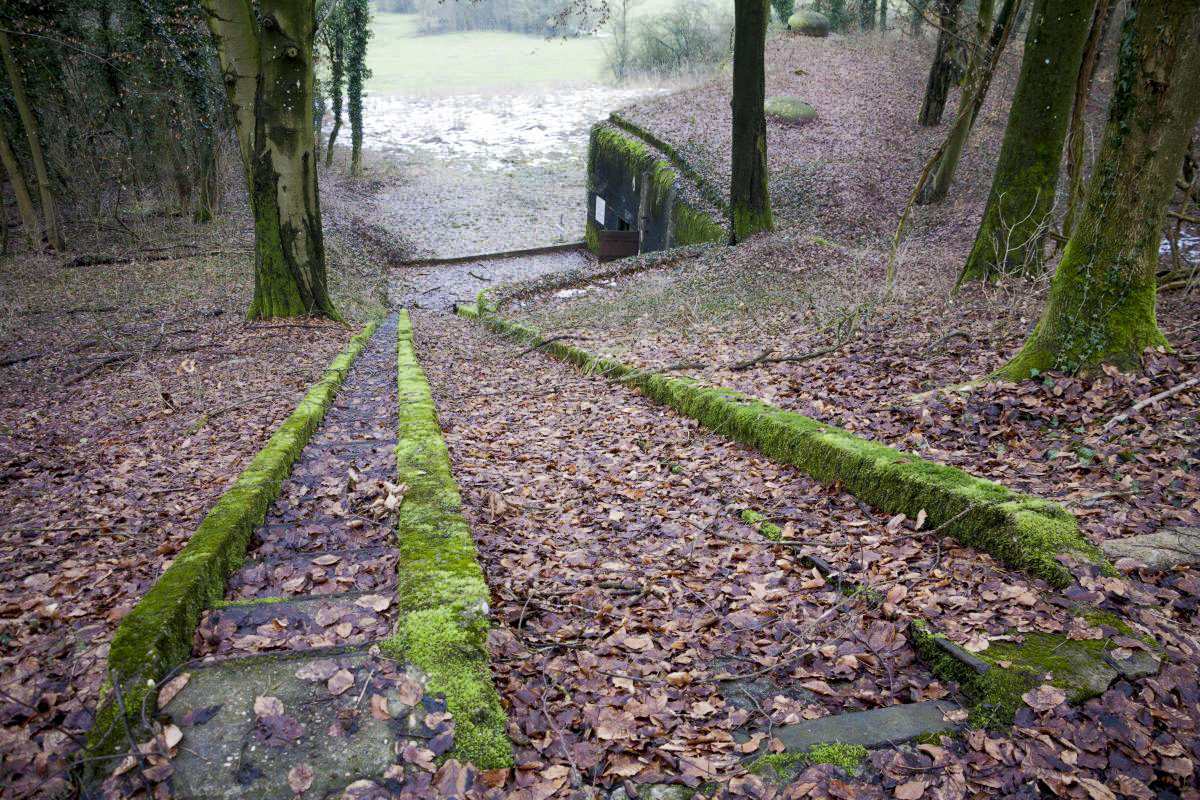

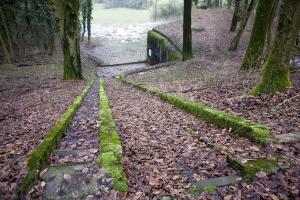

Le plan incliné
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54473 - Taille écran 1200 x 800 pixels
Déposée le 28/10/2020
Déposée le 28/10/2020
wikislides - © wikimaginot.eu
Michel & Philippe ZIMMER - Les Bergers des Pierres - Moselle
ACA2 - STOCKEN - (Casemate d'artillerie)

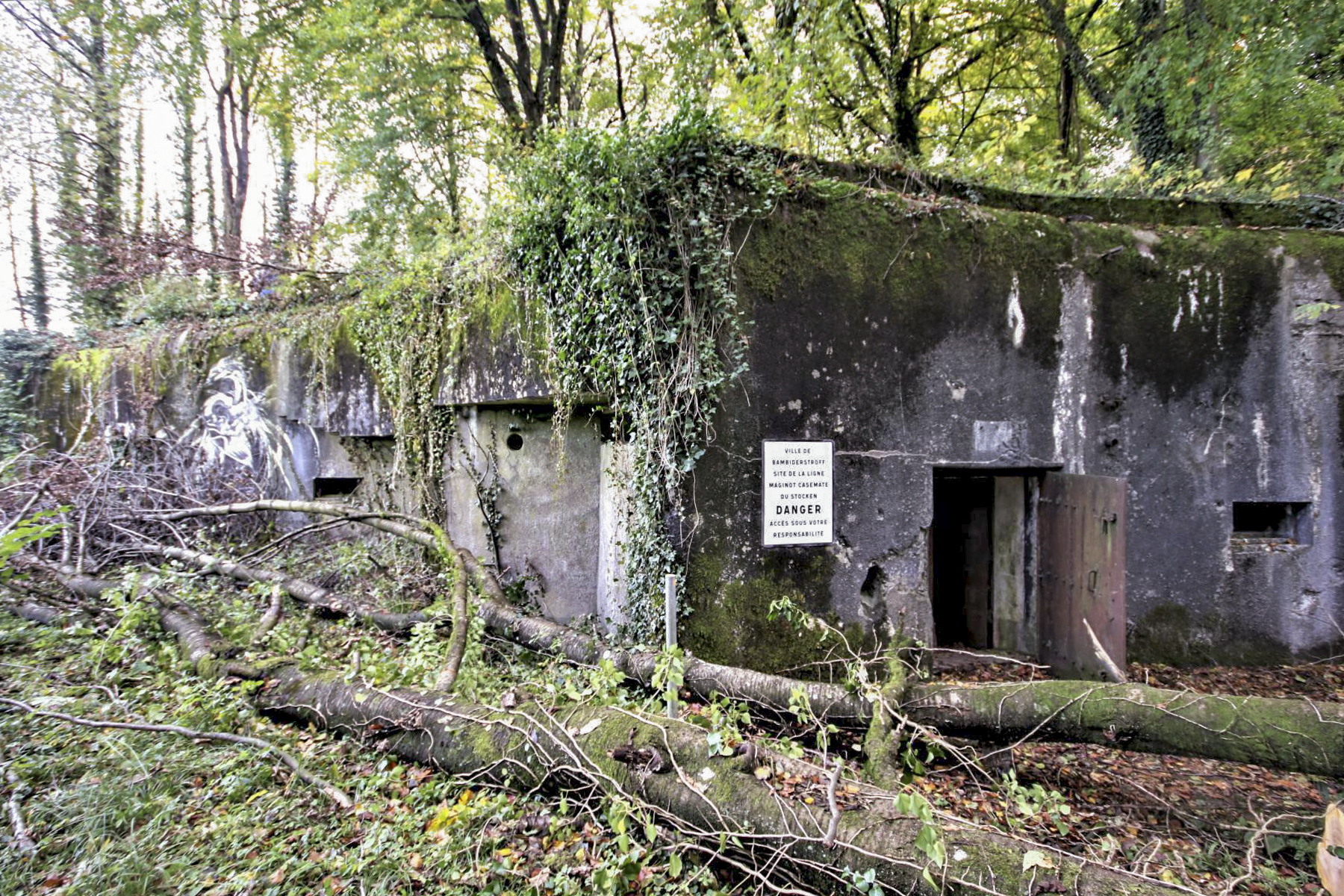

La casemate n'est plus entretenu et la végétation à reprit le dessus
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102017 - Taille écran 1800 x 1200 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
Fré Do
ACA2 - STOCKEN - (Casemate d'artillerie)

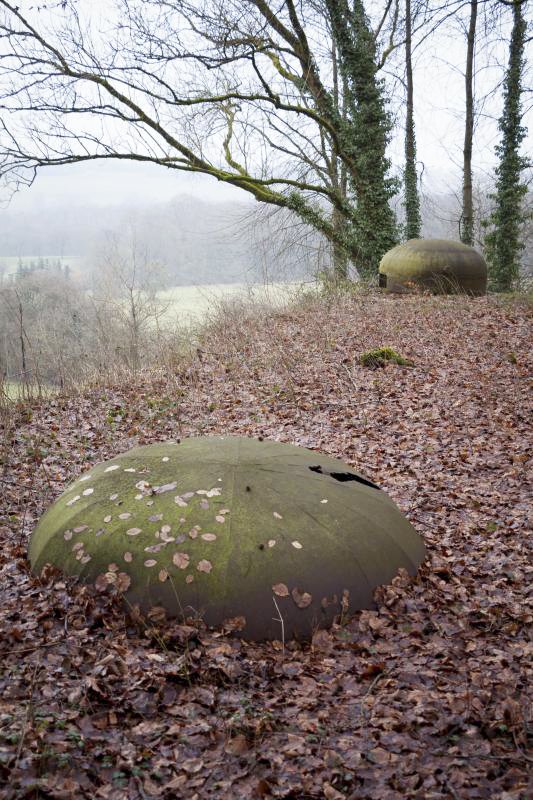

Fausse cloche GFM
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 54481 - Taille écran 533 x 800 pixels
Déposée le 28/10/2020
Déposée le 28/10/2020
wikislides - © wikimaginot.eu
Michel & Philippe ZIMMER - Les Bergers des Pierres - Moselle
ACA2 - STOCKEN - (Casemate d'artillerie)
Poste d'observation
Noter le repère D sous le créneau
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Noter le repère D sous le créneau
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102011 - Taille écran 1800 x 1200 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
Michel & Philippe ZIMMER - Les Bergers des Pierres - Moselle
ACA2 - STOCKEN - (Casemate d'artillerie)

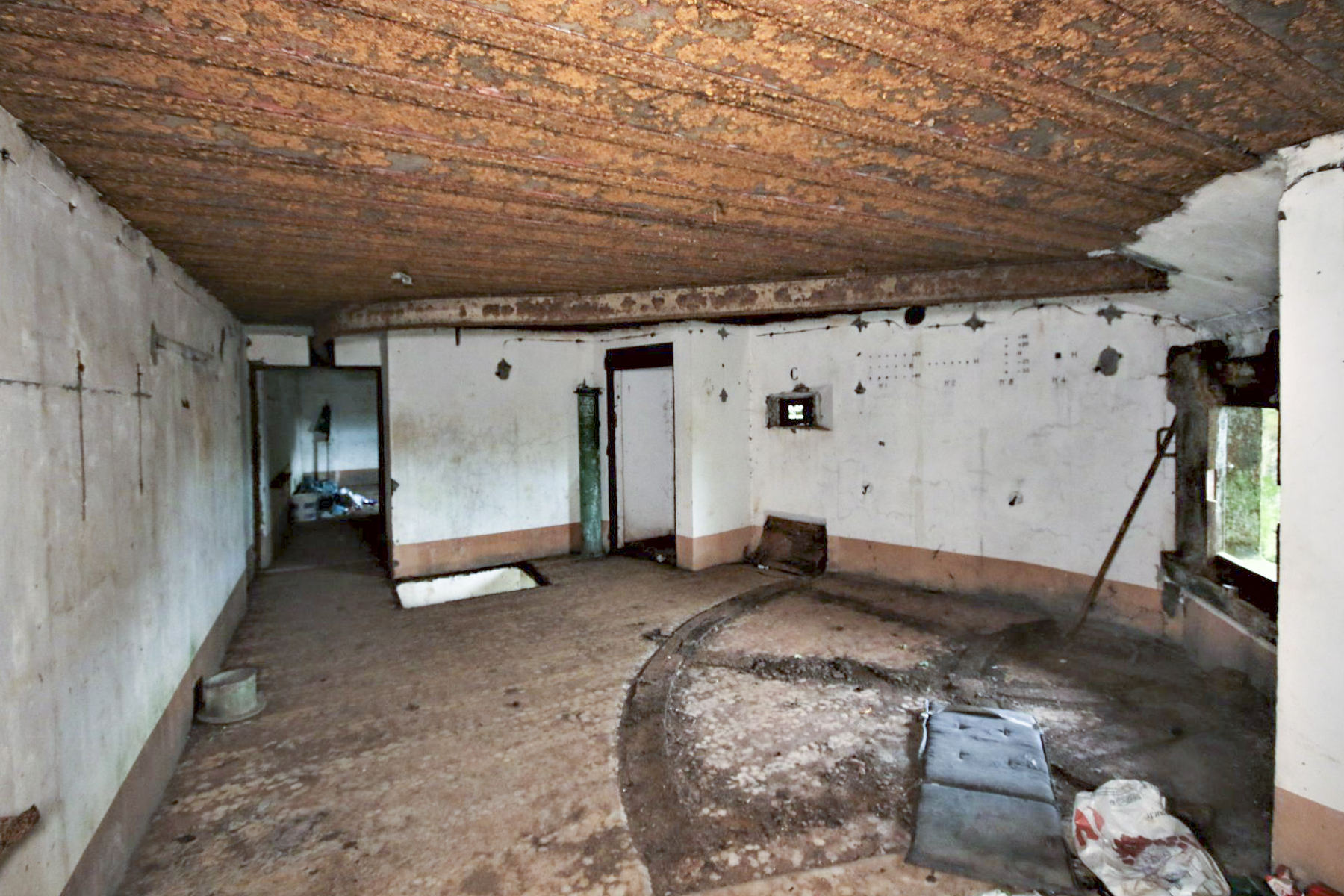

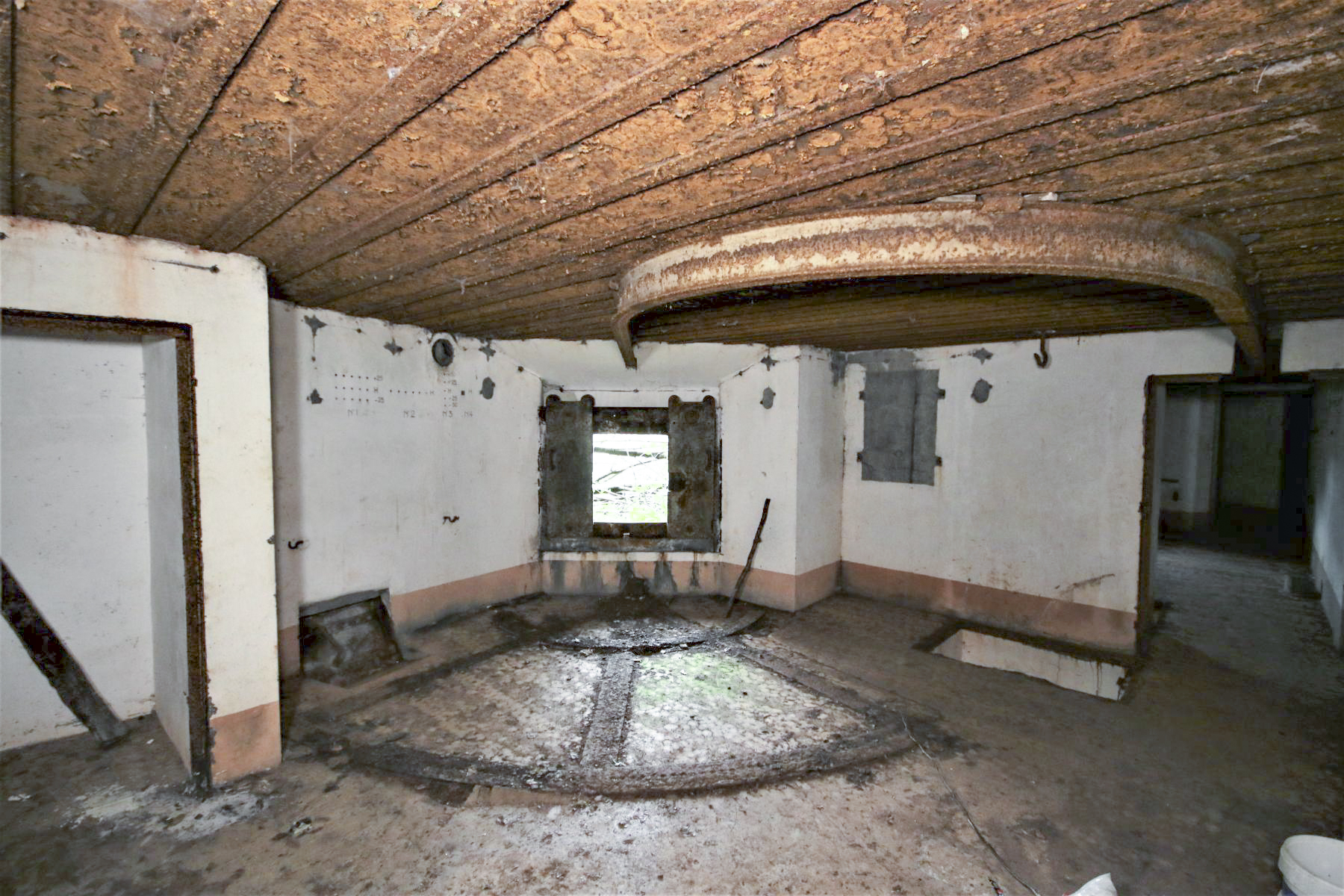

Chambre de tir gauche pour canon de 75mm mle 1897
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102006 - Taille écran 1800 x 1200 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
Michel & Philippe ZIMMER - Les Bergers des Pierres - Moselle
ACA2 - STOCKEN - (Casemate d'artillerie)
Chambre de tir gauche pour canon de 75mm mle 1897
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102003 - Taille écran 1800 x 1200 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
ACA2 - STOCKEN - (Casemate d'artillerie)
Chambre de tir gauche pour canon de 75mm mle 1897

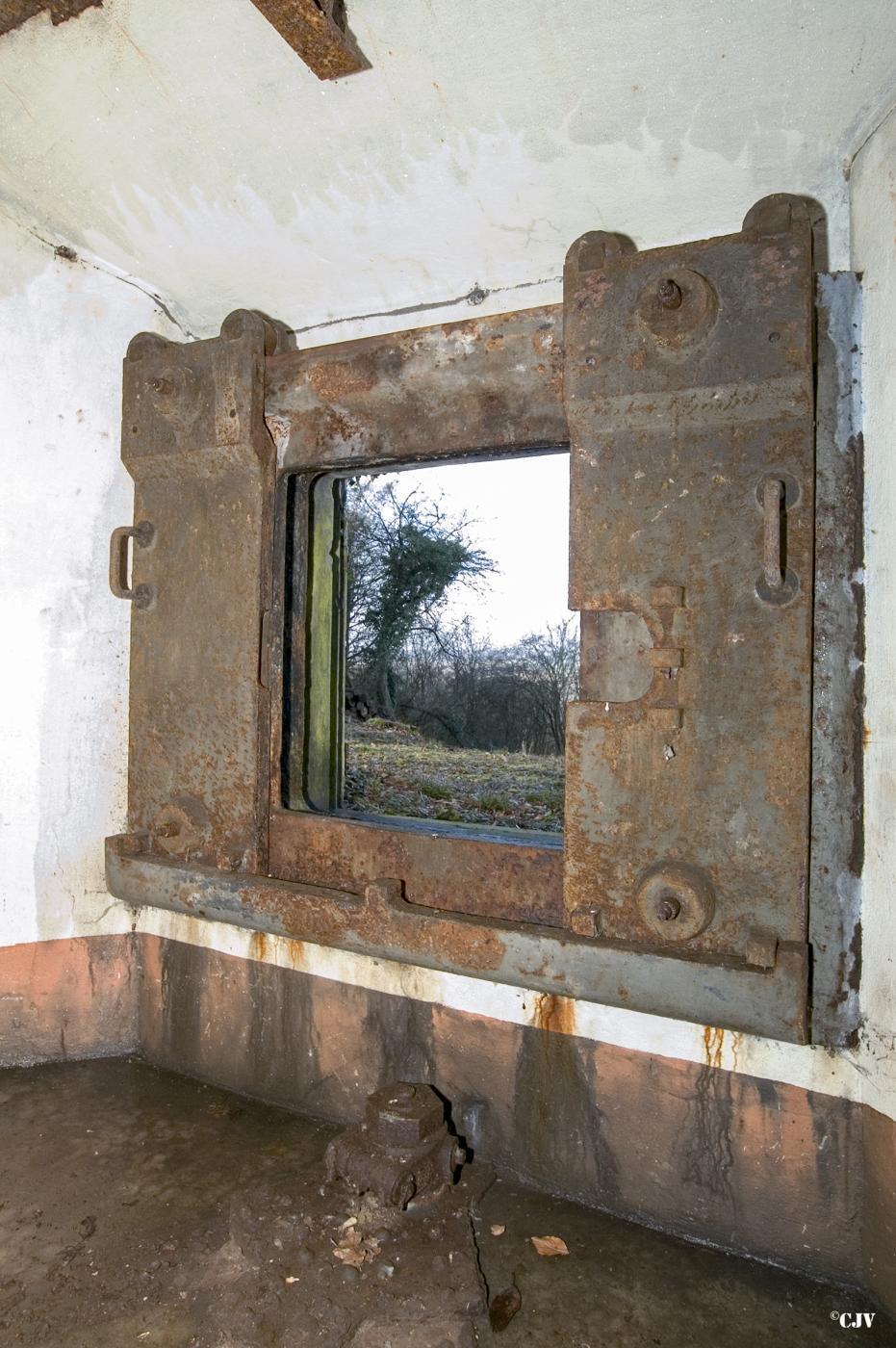

Le créneau et ses volets d'embrasure coulissants
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Le créneau et ses volets d'embrasure coulissants
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40053 - Taille écran 931 x 1400 pixels
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Les Bergers des Pierres - Moselle, Michel & Philippe ZIMMER
ACA2 - STOCKEN - (Casemate d'artillerie)
Chambre de tir gauche pour canon de 75mm mle 1897

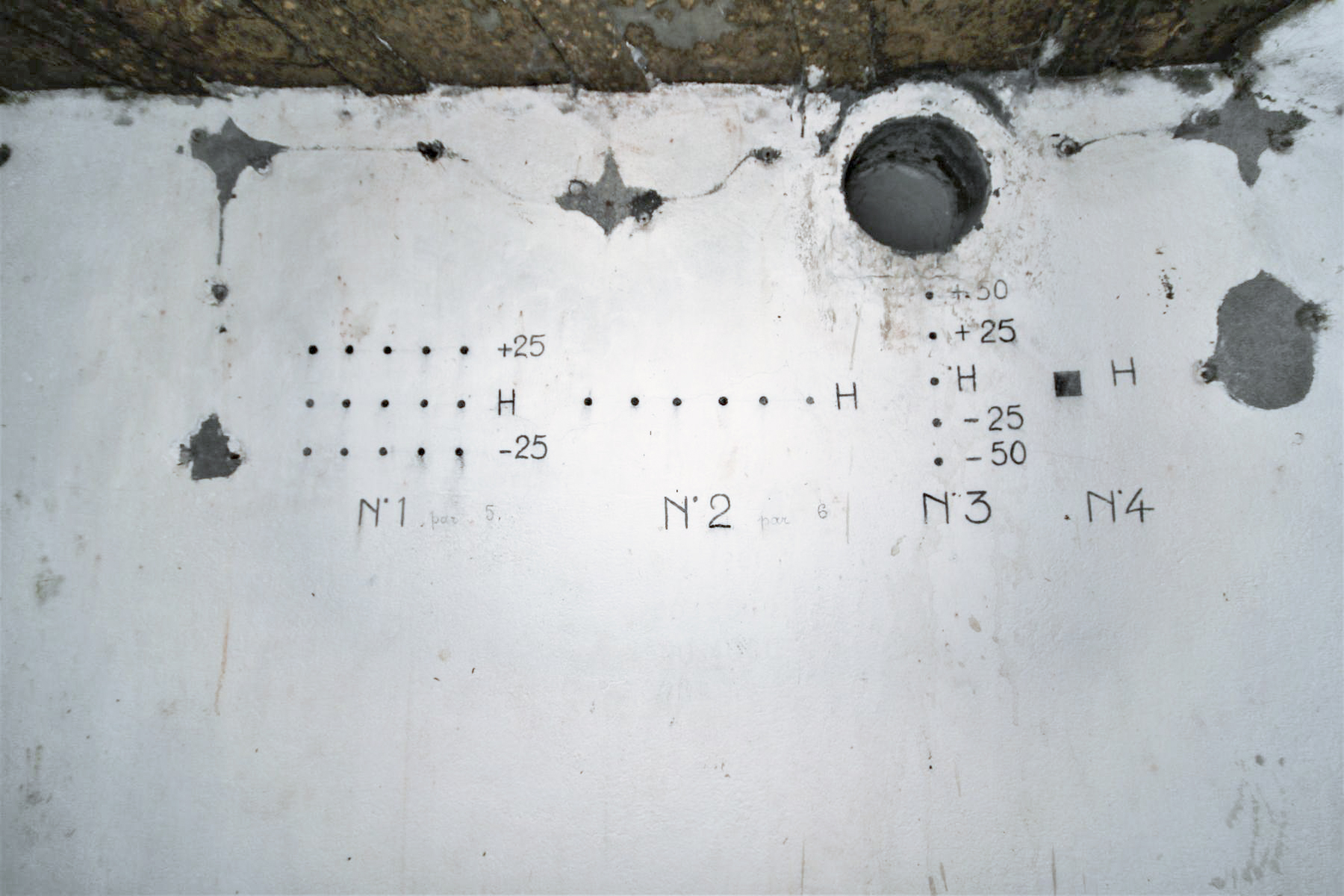

Indications de tir
Auteur : Les Bergers des Pierres - Moselle, Michel & Philippe ZIMMER
Reproduction et diffusion interdites sans l'accord de l'auteur
Indications de tir
Auteur : Les Bergers des Pierres - Moselle, Michel & Philippe ZIMMER
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102004 - Taille écran 1800 x 1200 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
ACA2 - STOCKEN - (Casemate d'artillerie)
Chambre de tir gauche pour canon de 75mm mle 1897

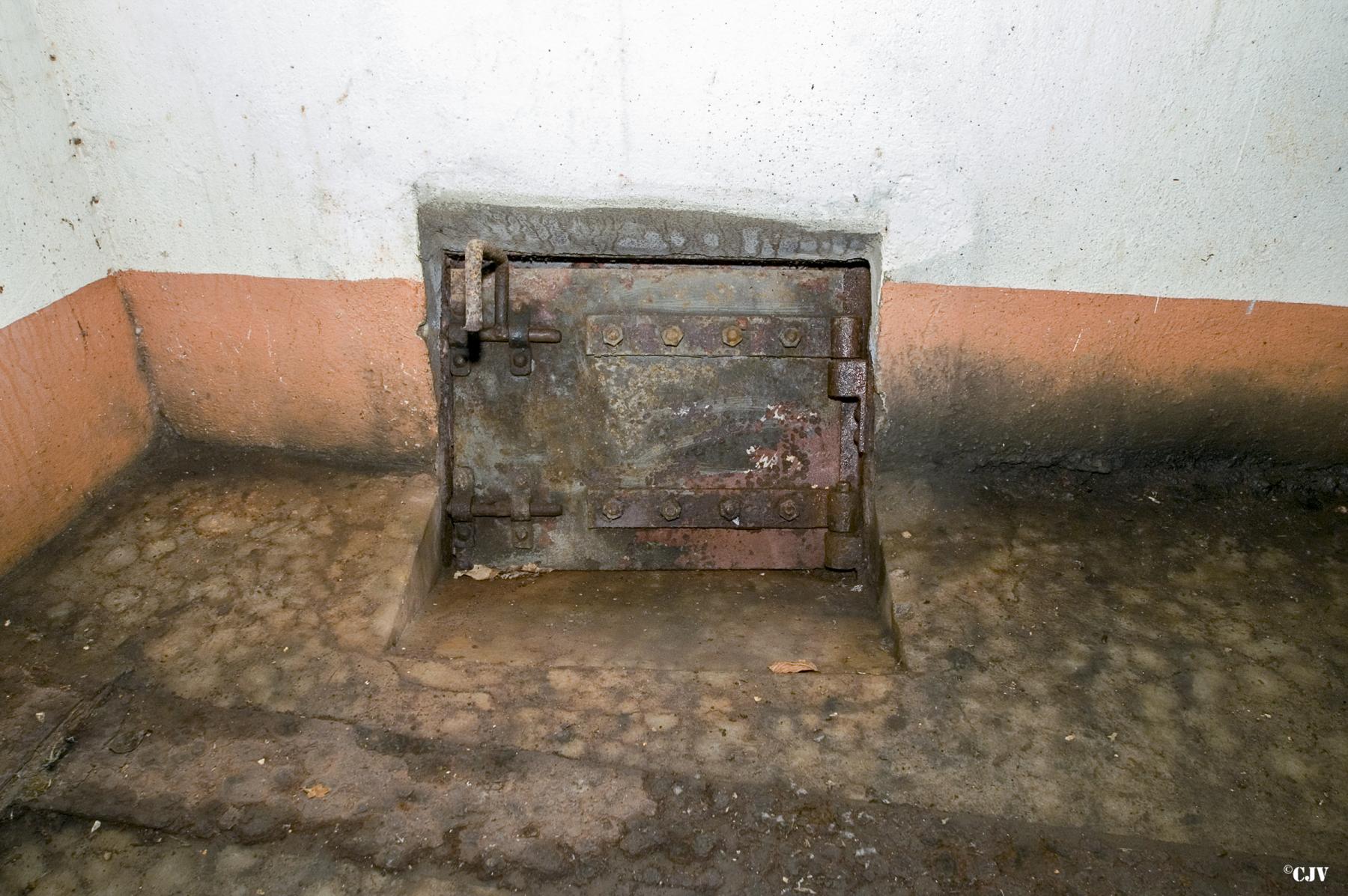

Les douilles sont évacuées vers une fosse extérieure afin d'éviter la dispersion des gaz dans la chambre de tir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Les douilles sont évacuées vers une fosse extérieure afin d'éviter la dispersion des gaz dans la chambre de tir
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40054 - Taille écran 1800 x 1197 pixels
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
Prise le 23 févr. 2008 - Déposée le 25/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel & Philippe ZIMMER - Les Bergers des Pierres - Moselle
ACA2 - STOCKEN - (Casemate d'artillerie)

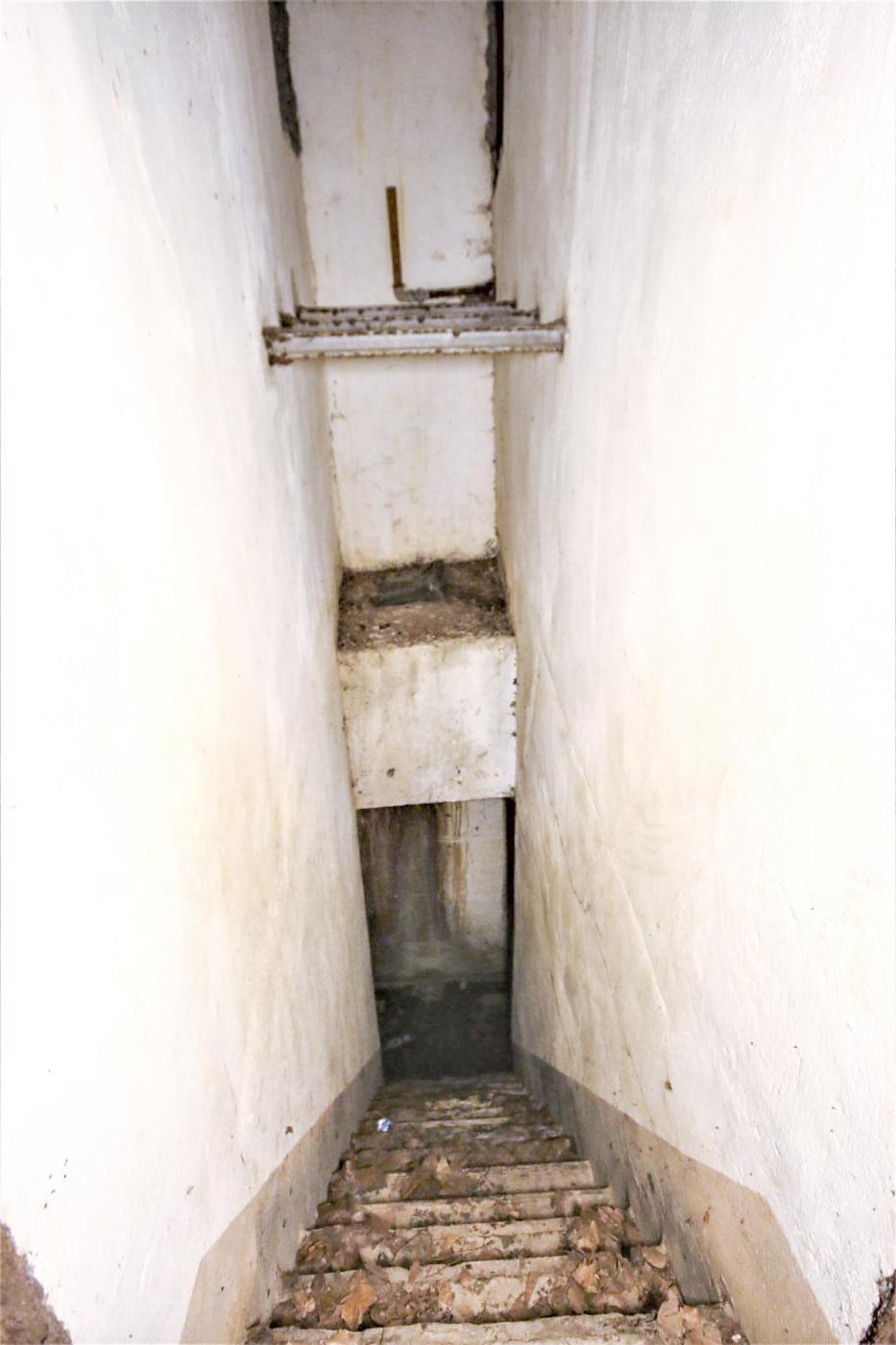

Accès à l'étage inférieur
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Michel & Philippe ZIMMER - Provenance : Les Bergers des Pierres - Moselle
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 102012 - Taille écran 933 x 1400 pixels
Prise le 23 oct. 2021 - Déposée le 30/10/2021
Prise le 23 oct. 2021 - Déposée le 30/10/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
ACA2 - STOCKEN - (Casemate d'artillerie)

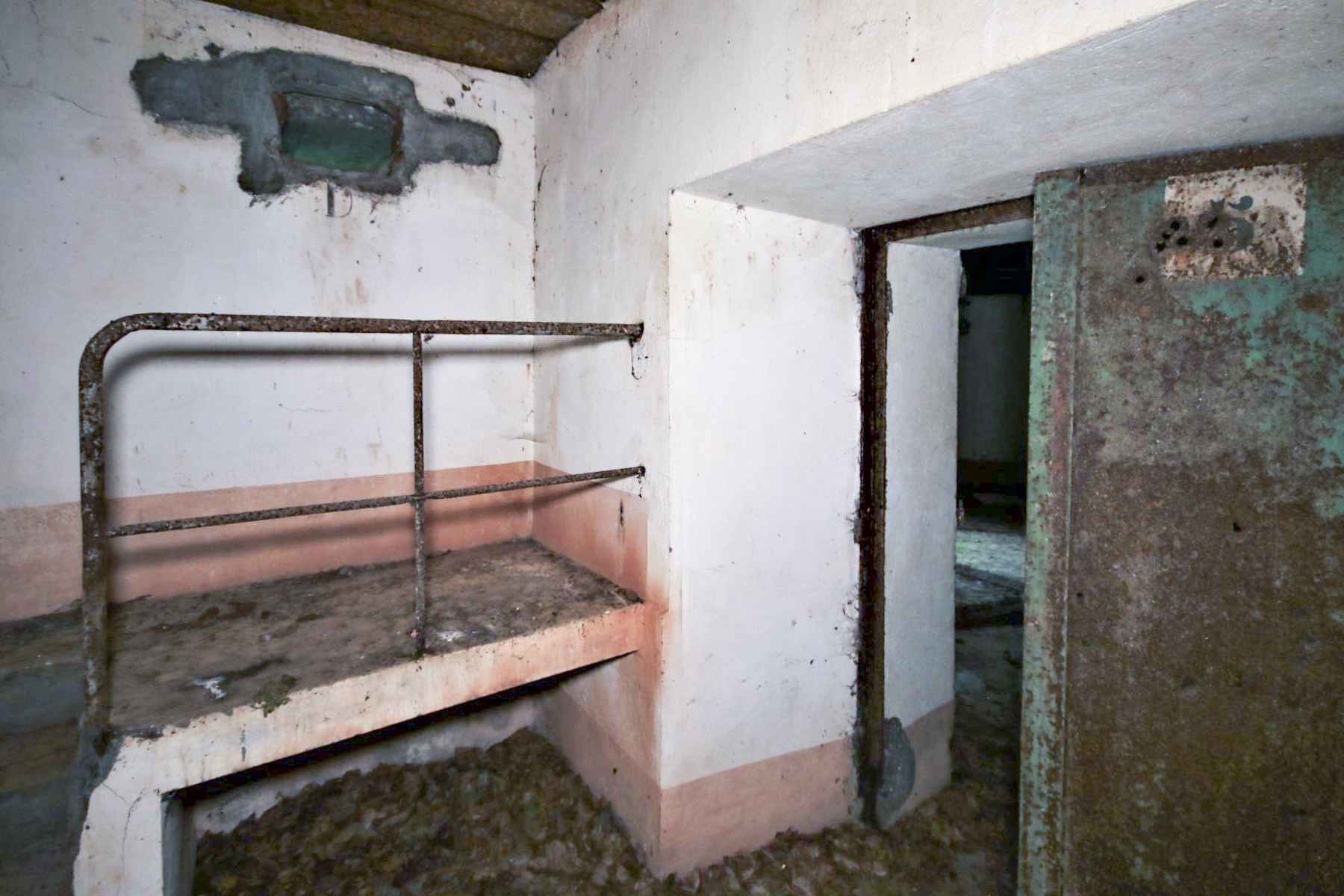

Chambre de repos
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 88510 - Taille écran 1658 x 1208 pixels
Prise le 29 déc. 2012 - Déposée le 07/11/2020
Prise le 29 déc. 2012 - Déposée le 07/11/2020
wikislides - © wikimaginot.eu
Baptiste GAUDIN
ACA2 - STOCKEN - (Casemate d'artillerie)
Magasin à munitions
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits
Auteur : Baptiste GAUDIN
CC-O - Oeuvre personelle libre de droits Photo n° 103455 - Taille écran 1799 x 1349 pixels
Déposée le 25/03/2023
Traitée par: Lia Vermeulen
Déposée le 25/03/2023
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
